텀블링 미디어 끼임 방지: 원인, 예방 및 해결 방법
| 목표 | 기준(간편 계산식) | 의미 | 예시(구멍 지름 6 mm) |
|---|---|---|---|
| 구멍 안쪽을 세척할 때 미디어가 구멍을 통과하게 하기 | 미디어의 최대 치수 ≤ 구멍 지름 × 1/3 | 자주 막히지 않고 통과할 수 있을 만큼 작은 크기 | 미디어 최대 크기 ≤ 2 mm |
| 의도적으로 통과시키는 경우 더 원활한 흐름 | 미디어의 최대 치수 ≤ 구멍 지름 × 1/2 | 더 큰 미디어도 통과할 수 있지만 걸림 위험은 다소 커질 수 있음 | 미디어 최대 크기 ≤ 3 mm |
| 끼임·걸림 방지 | 미디어의 최대 치수 ≥ 구멍 지름 × 1.5 | 미디어가 구멍에 들어가 끼일 가능성을 줄이는 크기 | 미디어 최소 크기 ≥ 9 mm |
| 끼임을 피하기 위한 더 큰 여유 | 미디어의 최대 치수 ≥ 구멍 지름 × 2 | 구멍이나 슬롯에 걸릴 위험을 낮추기 위한 큰 크기 여유 | 미디어 최소 크기 ≥ 12 mm |
참고: ‘미디어 최대 치수’는 미디어 형상의 가장 긴 바깥쪽 치수를 뜻합니다. 예를 들어 원뿔형은 밑면 지름, 삼각형은 한 변의 길이, 원통형은 지름을 기준으로 봅니다.
텀블링 미디어 끼임은 구멍, 슬롯, 나사산, 포켓 또는 내부 공간에 미디어가 걸리는 현상으로, 매스 피니싱 공정에서 흔히 발견되는 숨은 문제입니다. 생산이 지연되고 재작업이 늘며 부품 손상으로 이어질 수 있어, 안정적인 표면 처리 공정에도 영향을 줍니다.
다행히 미디어 끼임은 발생 위치와 원인을 파악하면 상당 부분 예방할 수 있습니다. 부품 형상에 맞는 미디어 크기와 형상, 장비 조건, 간단한 공정 관리 기준을 함께 점검하세요.
이 가이드에서는 진동식 연마, 원심 디스크 연마, 바렐 연마에서 미디어가 끼이는 주요 원인과 예방 방법, 현장에서 적용할 수 있는 점검 절차를 살펴봅니다.
텀블링 미디어 끼임이란?
미디어 끼임은 연마 미디어가 다음과 같은 부품의 형상 안에 갇히는 현상입니다.
- 관통 구멍과 막힌 구멍
- 슬롯, 키홈, 깊은 포켓
- 나사 구멍과 내부 나사산
- 교차 가공된 구멍
- 얇은 벽의 내부 공간과 언더컷
끼인 미디어를 빠르게 발견하지 못하면 다음 문제가 생길 수 있습니다.
- 수작업으로 미디어를 빼내거나 탐침·진동으로 확인하는 추가 작업
- 모서리 미가공이나 얼룩 등 품질 결함
- 눌림 자국, 피닝 자국, 나사산 변형 등 부품 손상
- 도금·도장 오염이나 조립 불량 같은 후속 공정 문제
미디어가 끼는 이유: 주요 원인
1) 부품 형상에 맞지 않는 미디어 크기
가장 흔한 원인은 단순한 치수 조합입니다.
- 미디어가 구멍보다 약간 작으면 안으로 들어간 뒤 걸릴 수 있습니다.
- 미디어 크기가 슬롯 폭과 비슷하면 방향이 돌아가며 고정될 수 있습니다.
- 막힌 공간 안으로 들어간 미디어가 빠져나오기 어려운 크기라면 끼임이 발생할 수 있습니다.
2) 구멍이나 나사산에 걸리는 미디어 형상
삼각형, 피라미드형, 날이 선 쐐기형처럼 각진 미디어는 절삭에 유리할 수 있지만, 복잡한 형상에 걸리기도 쉽습니다. 특히 나사 구멍이나 교차 구멍에서는 주의가 필요합니다.
3) 부품 설계가 만드는 걸림 구조
언더컷, 단차가 있는 보어, 교차 구멍, 좁고 긴 채널은 미디어가 자연스럽게 빠져나오기 어려운 구조를 만들 수 있습니다.
4) 과도한 공정 에너지
진동 진폭이나 디스크 회전 속도가 높거나 컴파운드 작용이 지나치게 강하면 미디어가 구멍 안으로 더 강하게 밀려들 수 있습니다. 적재량이 많을 때도 영향을 받을 수 있습니다.
5) 부품과 미디어의 투입 비율
미디어 양이 부족하면 부품끼리 더 많이 부딪혀 미디어를 개구부 안으로 밀어 넣을 수 있습니다. 반대로 미디어가 너무 많으면 포켓에 쌓여 압축될 수 있습니다. 적정 비율은 장비와 부품 형상에 따라 확인해야 합니다.

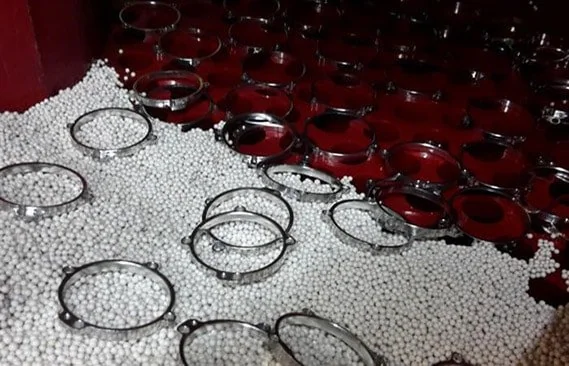

6) 분리 및 헹굼 관리 부족
미디어가 공정 중에 끼었지만 분리나 세척 단계에서야 발견되는 경우도 있습니다. 헹굼 흐름이나 체분리, 교반이 충분하지 않으면 최종 검사까지 끼임을 놓칠 수 있습니다.
미디어 끼임을 예방하는 효과적인 방법

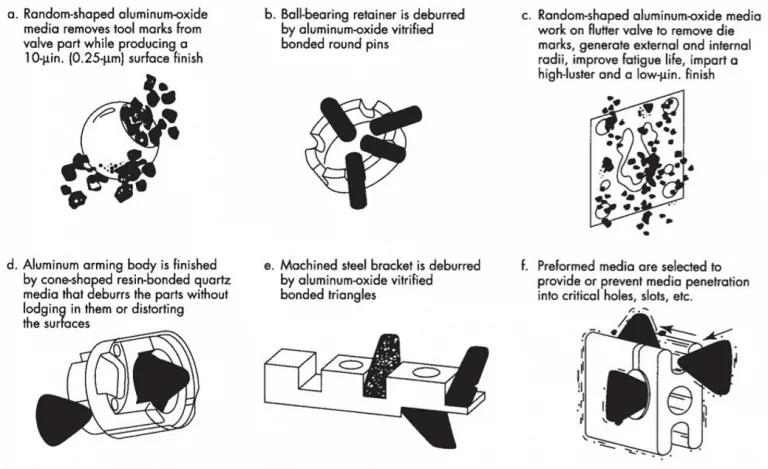

1단계: 개구부에 들어가지 않는 미디어 크기 선택
우선 적용할 예방 원칙은 다음과 같습니다.
- 미디어가 들어가면 안 되는 가장 작은 구멍이나 슬롯보다 충분히 큰 미디어를 선택합니다.
- 형상이 여러 가지인 부품은 끼임에 민감한 최소 개구부를 기준으로 크기를 검토합니다.
간단한 참고 예: 개구부 폭이 6 mm라면 5~6 mm처럼 경계에 가까운 미디어는 피하는 편이 좋습니다. 더 큰 미디어를 선택하거나, 미디어가 걸리지 않고 완전히 통과하도록 공정을 설계해 시료로 검증하세요.
2단계: 구멍과 나사산이 있는 부품에는 둥근 형상 우선 검토
둥글거나 모서리가 적은 형상은 끼임을 줄이는 데 도움이 될 수 있습니다.
- 볼형 미디어(버니싱·광택 작업)
- 원통형 미디어(삼각형보다 흐름이 안정적인 경우가 많음)
- 원뿔형 미디어(날카로운 삼각형보다 구멍에서 걸림이 적을 수 있음)
강한 절삭용 미디어가 필요하다면, 날카로운 삼각형 대신 원통형이나 모서리가 둥근 삼각형처럼 덜 걸리는 형상을 먼저 비교 시험하세요.
3단계: 한 번에 끝내기보다 두 단계로 가공
디버링과 광택을 한 번의 강한 공정으로 끝내려 하면 걸림 위험이 큰 공격적인 미디어가 필요해질 수 있습니다.
대신 다음처럼 나눠 진행할 수 있습니다.
- 1단계: 절삭 성능과 끼임 위험을 함께 고려한 조건으로 디버링
- 2단계: 둥근 형상의 미디어로 표면을 매끄럽게 다듬거나 버니싱
단계를 나누면 끼임 위험을 낮추고 표면 결과의 일관성을 높이는 데 도움이 됩니다.
4단계: 끼임이 시작되면 공정 에너지 낮추기
미디어가 부품 형상 안으로 밀려 들어가는 힘을 줄이도록 조건을 조정합니다.
- 진동 진폭을 낮추거나 웨이트를 조정합니다.
- 원심 디스크 또는 바렐 장비의 속도를 낮춥니다.
- 가공 시간을 줄이고 필요하면 짧은 사이클을 나누어 진행합니다.
- 미디어 흐름이 원활해지도록 물과 컴파운드 공급량을 조정합니다.
5단계: 적재 상태와 부품 방향 안정화
구멍이 위를 향하거나 부품끼리 촘촘히 포개지면 미디어가 갇힐 수 있습니다. 다음 방법을 검토하세요.
- 부품이 서로 분리되어 움직일 수 있도록 부품 대비 미디어 비율을 조정합니다.
- 부품이 서로 포개지기 쉽다면 고정구나 분리 장치를 사용합니다.
- 볼이나 디스크에 과도하게 적재하지 않습니다.
가공 목표별로 끼임 위험을 낮추는 미디어
디버링용(끼임에 민감한 부품)
- 각이 비교적 완만한 세라믹 형상(둥근 삼각형, 원통형)
- 크기 분포가 일정한 미디어(크기가 다른 미디어를 섞지 않도록 관리)
- 세라믹 미디어가 부품 형상에 지나치게 공격적이면 플라스틱 미디어도 검토
평활화와 광택 작업
- 일반적인 광택 작업용 포슬린 미디어
- 고광택 버니싱과 내구성이 필요한 경우 지르코니아 볼
- 버니싱용 스테인리스 미디어(분리 및 녹 방지 관리 필요)
섬세한 구멍이나 나사산은 둥근 형상으로 흐름을 안정시키면 끼임 위험을 낮출 수 있습니다. 실제 결과는 부품과 공정 조건으로 확인하세요.
이미 미디어가 끼고 있다면: 문제 해결 순서
1) 끼인 위치를 확인하고 형상을 측정합니다
끼임이 생기는 가장 작은 개구부를 찾아 정확히 측정합니다. 미디어 크기를 1~2 mm 조정하는 것만으로 개선되는 경우도 있지만, 실제 치수와 시료 시험으로 확인해야 합니다.
2) 미디어 마모 상태를 확인합니다
미디어는 사용하면서 크기가 작아질 수 있습니다. 처음에는 문제가 없던 구멍에 끼임이 새로 생겼다면 마모로 인해 미디어가 작아졌는지 확인하고, 필요에 따라 크기별로 분류하거나 교체하세요.
3) 에너지를 낮추고 사이클을 짧게 합니다
과도한 힘이 원인으로 의심되면 에너지를 낮추고 짧은 사이클로 시험한 뒤 검사합니다. 한 번의 긴 고강도 가공보다 짧게 나누어 확인하는 방식이 안전할 수 있습니다.
4) 가공 후 미디어 제거 헹굼 추가
형상이 복잡한 부품은 다음과 같은 미디어 제거 절차를 표준화할 수 있습니다.
- 충분한 유량으로 헹구면서 교반
- 에어 블로와 진동 또는 흔들림 장치 사용
- 부품 재질과 후속 공정에 적합한 경우 초음파 세척
5) 형상 자체가 걸림 구조라면 공정 재설계 검토
언더컷이나 단차가 있는 막힌 보어처럼 구조적으로 미디어가 갇히기 쉬운 경우 다음 방안을 검토합니다.
- 완전히 통과하도록 더 작은 미디어를 사용하고 끼임 여부를 검증합니다.
- 브러시 디버링, 연마재 유동 가공 등 다른 마감 방법을 검토합니다.
- 가능하다면 부품 설계를 변경합니다.
양산 전 확인 사항: 미디어 끼임 점검표
- 가장 작은 구멍이나 슬롯을 측정하고 그에 맞춰 미디어를 선택합니다.
- 나사 구멍이나 교차 구멍이 있는 부품은 둥근 형상을 우선 검토합니다.
- 개구부 크기와 비슷한 경계 치수의 미디어는 피합니다.
- 짧은 시료 가공을 진행하고 초기부터 상태를 확인합니다(예: 첫 5~10분).
- 사용 중 미디어의 마모와 크기 변화를 확인합니다.
- 헹굼과 분리 단계에서 끼인 미디어를 바로 발견할 수 있는지 확인합니다.
자주 묻는 질문: 텀블링 미디어 끼임
미디어 끼임을 피하려면 크기를 어떻게 골라야 하나요?
부품에서 가장 작은 개구부부터 확인하세요. 미디어가 들어가지 않을 만큼 충분히 크게 선택하거나, 끼이지 않고 완전히 통과할 만큼 작게 선택해야 합니다. 경계에 걸리는 크기는 피하고 시료 가공으로 검증하세요.
어떤 미디어 형상이 가장 잘 끼이나요?
날카로운 삼각형, 쐐기형, 피라미드형처럼 각진 형상은 특히 나사산과 교차 구멍에서 걸릴 가능성이 커질 수 있습니다. 둥근 형상과 볼형 미디어는 많은 작업에서 걸림을 줄이는 선택지지만, 실제 부품으로 확인해야 합니다.
공정 조건을 바꾸지 않았는데 왜 갑자기 미디어가 끼기 시작했나요?
미디어가 마모되어 구멍 안으로 들어갈 만큼 작아졌거나, 새 부품 배치의 구멍 치수가 조금 달라졌거나, 장비 정비나 웨이트 조정으로 가공 에너지가 바뀌었을 수 있습니다.
컴파운드만 바꾸면 끼임을 해결할 수 있나요?
컴파운드 변경으로 흐름이 개선되는 경우도 있지만, 끼임은 대체로 부품 형상과 미디어의 크기·형상 선택에 좌우됩니다. 먼저 미디어 선정을 점검하고 컴파운드는 보조 조정 항목으로 검토하세요.
