자력 선별기 MS
- 제품 설명
- 주요 특징
- 적용 분야
진동 바렐 연마기와 함께 사용하는 보조 장비입니다.
자력 선별기는 자력으로 분리할 수 있는 철계 부품을 수거하는 장비로, 특히 크기가 작고 가벼운 부품의 연속 분리에 적합합니다.
철계 부품은 후속 공정 전에 잔류 자성을 제거해야 하는 경우가 많습니다. 이 장비에는 벨트 뒷면에 탈자 구간이 기본으로 구성되어 있습니다.
| 모델 | MS |
| 전동 롤러 모델 | YD 0.55-0.5-130X430 |
| 부품 이송 속도 | 0.5 m/s |
| 흡착 리프트 프레임 거리 | 450mm |
| 외형 치수 | 1200x920x1600 |
| 구동 모터 출력 | 0.55kw |
| 탈자 장치 | TC-2AC220V |
| 중량 | 280kg |
- 벨트 속도 조절 – 부품과 처리량에 맞춰 이송 속도를 조정할 수 있습니다.
- 2축 조정 – 장비의 위치와 방향을 설치 조건에 맞게 조정할 수 있습니다.
- 탈자 장치 – 분리 후 부품에 남을 수 있는 잔류 자성을 줄입니다.
- 자력 조절 – 부품의 크기와 중량에 맞춰 자력 수준을 조정할 수 있습니다.
- 연마재에서 경량 부품 분리
- 부품과 연마재의 크기가 비슷한 경우에 적합
- 자석에 반응하는 철계 부품 및 기타 자성 재료
관련 제품
자력 선별기 – 매스 피니싱 공정에서 철계 부품과 연마재를 연속 분리
가공 부품이 철계 재료(철판 프레스 부품, 주철품, 소형 체결 부품, 스프링 클립 등)이고 연마재가 세라믹·플라스틱·옥수수 속대처럼 비자성 재료일 때 자력 선별기를 사용할 수 있습니다. 일반 진동식 선별기는 크기 차이로 부품과 연마재를 가르지만, 자력 선별기는 자성 차이를 이용합니다. 따라서 부품과 연마재의 크기가 같거나, 부품이 체망으로 안정적으로 걸러지기 어려울 만큼 작고 가벼운 경우에도 적용을 검토할 수 있습니다.

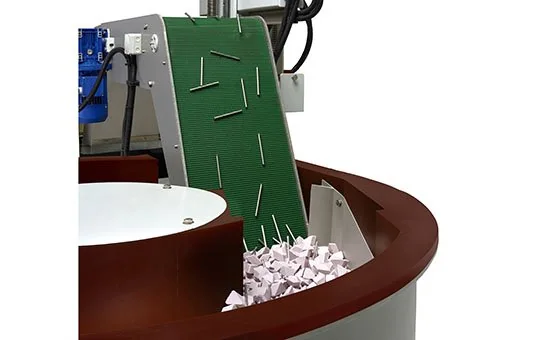

Inovatec 자력 선별기는 전동 롤러와 연속 구동 벨트를 사용합니다. 혼합물이 자석 롤러 아래를 통과하면 철계 부품은 자력에 의해 벨트에 붙고 비자성 연마재는 아래로 떨어집니다. 부품은 자계가 끝나는 지점에서 분리되어 수거부로 이동합니다. 벨트 뒷면의 탈자 장치는 배출 전에 부품의 잔류 자성을 줄여 후속 공정에 미치는 영향을 낮춥니다.
- 전동 롤러식 자력 분리 – 철계 부품을 연속적이고 안정적으로 수거
- 부품과 연마재의 크기가 같아도 분리 가능 – 체망 선별이 어려운 조건에 대응
- 내장 탈자 구간 – 부품 배출 전 잔류 자성을 제거
- 가변 벨트 속도 – 부품 크기와 처리량에 맞춰 조정
- 2축 위치 조정 – 장비 배출구에 맞춰 선별기 위치 조정
- 자력 조절 – 부품 중량에 맞게 자력 조정
주요 사양
| 모델 | MS |
| 전동 롤러 모델 | YD 0.55-0.5-130×430 |
| 벨트 속도 | 0.5 m/s (가변) |
| 흡착 리프트 프레임 거리 | 450 mm |
| 외형 치수 | 1200 × 920 × 1600 mm |
| 모터 출력 | 0.55 kW |
| 탈자 장치 | TC-2 AC220V |
| 중량 | 280 kg |
자력 선별 작동 방식
진동 연마기에서 배출된 부품과 비자성 연마재의 혼합물이 선별기 벨트로 공급됩니다. 자석 롤러는 철계 부품을 벨트에 붙잡아 두고 비자성 연마재는 통과시킵니다. 부품은 자계가 끝나는 지점에서 떨어져 수거함으로 이동하며, 벨트 뒷면의 탈자 구간이 배출 과정에서 잔류 자성을 줄입니다.
| 단계 | 작동 내용 |
|---|---|
| 1. 공급 | 가공기에서 배출된 부품과 연마재 혼합물을 컨베이어에 공급합니다. |
| 2. 흡착 | 자석 롤러가 철계 부품을 벨트에 붙잡고 비자성 연마재는 아래로 떨어집니다. |
| 3. 배출 | 부품이 자계를 벗어나면 벨트에서 떨어져 부품 수거함으로 이동합니다. |
| 4. 탈자 | 벨트 뒷면의 탈자 구간이 부품 배출 시 잔류 자성을 줄입니다. |
자력 선별기 적용 대상
비자성 연마재로 소형 철계 부품을 가공하는 공정에 적합합니다. 부품이 철·강 등 자성 재료이고 연마재가 세라믹·플라스틱·옥수수 속대라면 적용을 검토할 수 있습니다. 체망에서 안정적으로 걸러지지 않을 만큼 작거나 연마재와 크기가 같고, 진동 스크린에서 잘 이동하지 않는 경량 부품의 분리에도 도움이 될 수 있습니다.
철계 부품과 함께 스틸 샷이나 스틸 핀 연마재를 사용하는 경우에는 자력 선별기를 사용할 수 없습니다. 부품과 연마재가 모두 자성을 띠면 자석으로 둘을 구분할 수 없으므로 크기 차이를 이용하는 진동식 선별기 등 다른 방법을 검토해야 합니다. 부품과 연마재 조합을 알려 주시면 적합한 방식을 상담할 수 있습니다.
도장, 도금, 자성 게이지 검사, 조립 등 후속 공정에서 탈자가 필요한 생산 라인에 적합합니다. MS 선별기의 내장 탈자 장치는 별도의 탈자 공정을 추가하지 않고 분리 지점에서 잔류 자성을 줄입니다.
자력 선별기와 진동식 선별기, 무엇을 선택해야 할까요?
| 자력 선별기 | 진동식 선별기 | |
|---|---|---|
| 분리 방식 | 자력 흡착 | 크기 차이 / 체망 |
| 부품 재질 | 철계 재료(철·강) | 재질 제한 없음 |
| 부품과 연마재 크기가 같은 경우 | ✓ 분리 가능 | 분리하기 어렵거나 불안정 |
| 소형·경량 부품 | ✓ 적합 | 분리가 불안정할 수 있음 |
| 탈자 기능 | ✓ 내장 | 해당 없음 |
| 비철 부품 | 해당 없음 | ✓ 진동식 선별기 사용 |
상세 사양
| 모델 | MS |
| 전동 롤러 모델 | YD 0.55-0.5-130×430 |
| 부품 이송 속도 | 0.5 m/s |
| 흡착 리프트 프레임 거리 | 450 mm |
| 외형 치수 (길이×너비×높이) | 1200 × 920 × 1600 mm |
| 모터 출력 | 0.55 kW |
| 탈자 장치 | TC-2 AC220V |
| 중량 | 280 kg |
| 벨트 속도 제어 | 가변(인버터) |
| 위치 조정 | 2축 |
사양은 예고 없이 변경될 수 있습니다. 실제 부품과 연마기에서의 호환성을 제조사에 확인하세요.
