진동 디버링이란? 작동 원리와 연마재 선택 가이드
버(burr)는 절삭·가공 후 모서리에 남는 돌출부나 재료 잔여물입니다. 위치와 형상에 따라 취급, 조립, 접촉면 마모 또는 부품 기능에 영향을 줄 수 있으므로 도면과 검사 기준에 따라 관리해야 합니다.

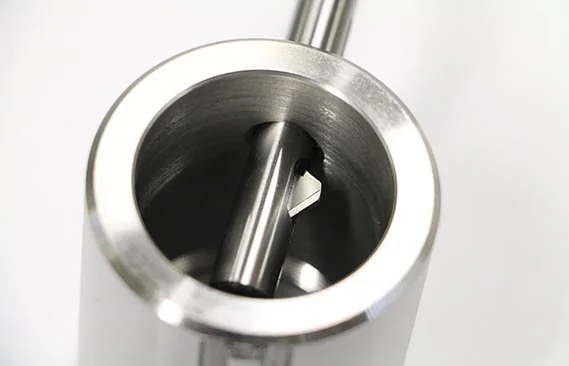

디버링은 외관뿐 아니라 모서리 형상과 조립 요구사항을 맞추기 위해 적용할 수 있는 공정입니다. 수동·열에너지·전기화학 등 여러 방법 가운데 진동 디버링은 여러 부품을 함께 처리하는 대량 연마 방식의 하나입니다. 실제 생산성·반복성은 부품과 공정 조건을 시험해 확인해야 합니다.
1) 진동 디버링이란?
진동 디버링은 부품과 연마재를 진동조에 함께 넣고 상대 운동을 일으켜 버를 줄이거나 모서리를 다듬는 대량 연마 공정입니다. 제거량과 모서리 형상은 연마재, 컴파운드, 부품 적재 및 처리 시간 등에 따라 달라집니다.
이 공정은 대량의 금속 및 플라스틱 부품을 일관된 결과로 처리할 수 있기 때문에 산업 전반에 걸쳐 널리 사용됩니다. 하류 표면 처리 단계로 CNC 가공, 레이저 절단 또는 워터젯 절단 작업 근처에 진동 디버링 기계가 배치되는 것을 흔히 볼 수 있습니다.
2) 버를 관리해야 하는 이유
버가 제품에 미치는 영향은 위치와 사용 조건에 따라 다르며, 다음 항목을 점검할 수 있습니다.
- 취급 위험: 날카로운 모서리가 작업자에게 위험을 줄 수 있음
- 접촉부의 마찰·발열에 미치는 영향
- 맞닿는 면의 마모와 윤활에 미치는 영향
- 응력 집중이 피로 수명에 미치는 영향
- 거친 모서리나 표면 결함이 부식 거동에 미치는 영향
버의 영향은 부품 기능과 사용 환경에 따라 달라집니다. 필요한 모서리 상태와 허용 기준을 도면 및 검사 절차에 명시하세요.
3) 진동 디버링을 검토할 때의 특징
진동 디버링은 배치 처리에 활용되지만 속도·품질·비용은 부품과 설비 조건에 따라 달라집니다. 다음은 검토할 수 있는 특징입니다.
- 배치 처리: 부품 크기와 장비 용량에 따라 여러 부품을 한 번에 처리할 수 있음
- 반복성: 부품 분류와 공정 조건을 일정하게 관리하고 검사할 때 결과 편차를 줄이는 데 도움
- 작업 부담: 수작업 디버링을 줄일 가능성이 있으며 실제 인력·재작업 변화는 현장 비교로 확인
- 정밀 부품 적용: 연마재와 조건을 선정한 뒤 샘플로 모서리·표면·치수 영향을 확인해야 함
- 설비 관리: 유지보수 주기와 수명은 모델, 사용 조건 및 제조사 지침에 따라 확인
따라서 배치 처리에 적합한지는 목표 품질, 생산량, 후속 세정·건조 및 검사 비용을 포함해 평가하세요.

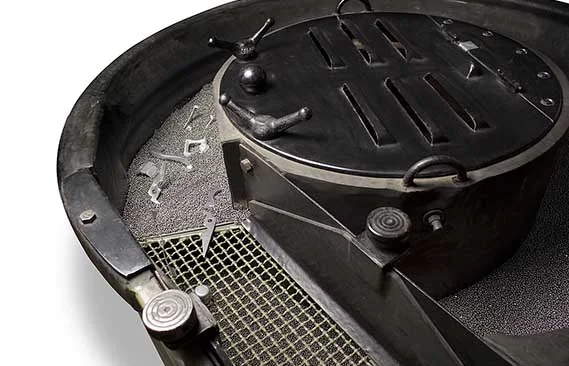

4) 진동 디버링의 작동 방식
진동 디버링은 진동 연마 공정의 한 용도입니다. 일반적인 설비는 다음 요소로 구성됩니다.
- 공정조: 부품과 연마재를 담으며, 모델에 따라 폴리우레탄이나 고무 라이닝을 적용
- 진동을 지지하는 스프링 장착 베이스
- 편심 웨이트로 진동을 발생시키는 모터
모터가 작동하면 공정조 안에서 부품과 연마재가 순환하며 서로 접촉합니다. 실제 흐름과 접촉 분포는 조 형상, 장입량, 연마재 및 설정에 좌우되므로 균일한 결과를 전제로 하지 말고 샘플과 검사로 확인하세요.
진동 연마는 설비와 적용 방식에 따라 습식 또는 건식으로 구성될 수 있습니다. 부품 소재, 버 상태, 목표 표면과 후처리 요건을 고려하고, 연마재와 컴파운드의 적합성을 샘플 시험으로 확인하세요.
5) 디버링용 연마재 선택
연마재 종류와 형상은 가공 작용과 표면 결과에 영향을 줍니다. 소재와 부품 형상, 버 상태, 모서리 요구사항을 바탕으로 후보를 선정하세요.
- 세라믹 연마재: 여러 디버링 작업에 사용되며 비교적 강한 가공이 필요한 경우 후보가 될 수 있습니다. 부품 소재와 표면 요구사항을 확인하세요.
- 플라스틱 연마재: 금속 부품의 디버링이나 후속 표면 처리를 위한 공정에서 검토할 수 있습니다. 아노다이징 적합성과 표면 상태는 실제 소재 및 공정으로 확인하세요.
- 강철 연마재: 주로 버니싱 및 표면 광택 공정에서 검토합니다. 진동조에서의 적용성은 부품 형상·소재·장비 사양을 확인하고 시험해야 합니다.
- 식물성 연마재: 옥수수 속대나 호두 껍질과 같은 재료가 건식 후처리 등에 사용될 수 있습니다. 적용 목적과 연마 페이스트의 적합성은 공급업체 자료로 확인하세요.
연마재별 적용 범위는 부품과 장비에 따라 다릅니다. 일반적인 조합을 그대로 적용하기보다 샘플 가공과 검사로 적합성을 판단하세요.
연마재 크기와 부품 형상·표면 결과의 관계
연마재 크기는 접근 가능한 형상, 처리 속도 및 표면 상태에 영향을 줄 수 있습니다.
- 작은 연마재는 좁은 형상에 접근하기 쉬울 수 있지만, 처리 속도와 표면 결과는 소재·형상·공정 조건에 따라 달라집니다.
- 큰 연마재는 가공 작용이 강해질 수 있으나, 좁은 홈이나 구멍에 접근하지 못할 수 있습니다. 표면 거칠기와 제거량을 시험으로 확인하세요.
연마재를 선택할 때는 구멍·홈 등 부품 형상, 연마재 끼임 가능성, 버 상태, 허용 모서리와 표면 기준을 함께 고려하세요.
6) 적용 사례와 검증
연마재·컴파운드·수위·처리 시간 등을 조정해 모서리 다듬기나 표면 세정에 적용할 수 있습니다. 자동차·의료 관련 하드웨어·기계 가공품·프레스 부품 등은 각각의 도면, 소재, 오염 관리 및 검사 기준에 따라 적용 여부를 확인해야 합니다.
정리
진동 디버링은 여러 부품을 함께 처리하는 방법 중 하나입니다. 원심식·수동식 등 다른 공정과 비교해 생산량, 모서리 품질, 치수·표면 영향, 분리·세정 비용을 평가하세요. 공정 설정 후에도 검사 기준을 충족하는지 확인해야 합니다.
