텀블링 미디어를 선택할 때는 세라믹, 플라스틱, 스틸, 지르코니아 볼 같은 재질뿐 아니라 형상도 중요합니다. 미디어의 모양은 다음 결과에 영향을 줍니다.
구멍, 슬롯, 안쪽 코너에 얼마나 잘 도달하는지
모서리를 보호하는지, 필요 이상으로 깎는지
부품이나 미디어가 끼거나 서로 걸려 손상되는지
목표 표면에 도달하기까지 걸리는 시간
이 가이드에서는 진동식 연마와 원심 바렐 연마에 사용되는 대표적인 미디어 형상과 각 형상을 고려할 수 있는 작업을 설명합니다.
미디어 형상이 중요한 이유
장비 안에서 부품과 미디어가 움직일 때 미디어 형상은 다음 항목을 좌우합니다.
접촉 방식
점 접촉: 절삭 작용이 강해질 수 있음
선 접촉: 절삭과 평활화의 균형
면 접촉: 비교적 부드러운 버니싱
흐름과 접근성
미디어가 작은 형상 안으로 들어갈 수 있는지
코너에서 굴러가는지, 걸리는지
분리 특성
가공 후 부품을 미디어와 얼마나 쉽게 분리할 수 있는지
부품의 구멍이나 홈에 미디어가 끼일 가능성
형상이 적합하지 않으면 다음 문제가 발생할 수 있습니다.
부품의 스크래치, 눌림 자국 또는 피닝 자국
구멍이나 슬롯에 미디어가 끼임
배치 간 표면 결과 편차
가공 시간 증가와 재작업
대표적인 텀블링 미디어 형상과 용도
1) 삼각형(트라이스타·삼각형)
주요 용도: 일반 디버링과 모서리 라운딩. 작용: 절삭력이 강한 편이며 외부 모서리와 평면에 활용할 수 있습니다. 주의: 크기가 너무 크거나 공정 작용이 과도하면 섬세한 모서리가 깨지거나 손상될 수 있습니다.
대표 적용 사례
일반적인 버 제거가 필요한 CNC 밀링 알루미늄 부품
모서리 버가 있는 강판 프레스 부품
플래시가 중간 정도인 주조 부품
2) 원뿔형
주요 용도: 구멍, 채널과 내부 코너. 작용: 끝으로 갈수록 좁아지는 형상이 미디어의 형상 접근성을 높여 줍니다. 주의: 원뿔 크기가 맞지 않으면 관통 구멍이나 슬롯에 끼일 수 있습니다.
대표 적용 사례
교차 구멍이 있는 부품
채널과 움푹 들어간 포켓
내부 곡면이 있는 부품
3) 원통형(직선형·사선 절단형)
주요 용도: 균일한 접촉을 통한 균형 잡힌 평활화. 작용: 움직임이 안정적이며 삼각형 미디어보다 결과를 예측하기 쉬운 경우가 많습니다. 주의: 긴 원통형 미디어는 좁은 슬롯을 가로질러 걸릴 수 있고, 날카로운 사선 절단형은 작용이 더 강할 수 있습니다.
대표 적용 사례
코팅 전 일반 평활화
외부와 내부 형상이 함께 있는 부품
일관성이 중요한 배치 가공
4) 피라미드형
주요 용도: 강한 버 제거와 많은 재료 제거가 필요한 작업. 작용: 여러 모서리가 절삭 지점을 만들어 작용이 강해질 수 있습니다. 주의: 연한 금속이나 외관 민감 부품에는 지나치게 강할 수 있습니다.
대표 적용 사례
버가 잘 제거되지 않는 공구강 부품
두꺼운 프레스 부품
강한 디버링이 필요한 작업
5) 쐐기형
주요 용도: 모서리 가공과 블록형보다 나은 접근성이 필요한 복잡한 형상. 작용: 코너에 도달하면서 절삭 작용을 유지할 수 있습니다. 주의: 분리와 끼임 위험은 크기 선택에 따라 달라집니다.
대표 적용 사례
형상이 복잡한 주조품
여러 형상이 섞인 가공 부품
디버링과 가벼운 평활화가 모두 필요한 부품

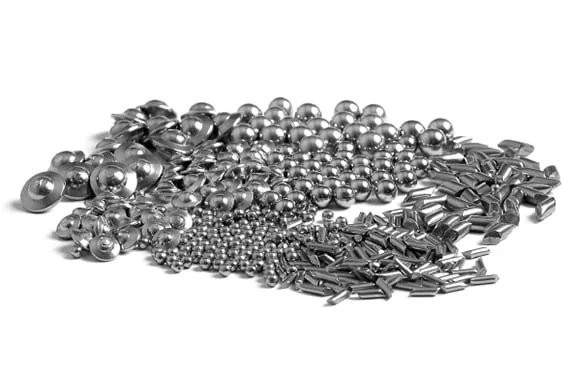

6) 볼·구형(스틸·지르코니아·세라믹 볼)
주요 용도: 미디어 재질에 따라 버니싱, 광택 또는 등방성 표면 처리. 작용: 매끄럽게 구르는 접촉 방식으로 날카로운 절삭 모서리 없이 광택을 낼 수 있습니다. 주의: 적절한 컴파운드와 공정이 없으면 버 제거에는 효과가 제한적입니다.
대표 적용 사례
외관 광택
스테인리스강 부품 버니싱
원심 바렐 공정의 표면 개선
7) 핀형(스틸 핀)
주요 용도: 미세 형상이 있는 작은 부품의 디버링과 좁은 영역 가공. 작용: 접근성이 좋아 정교한 부품의 작은 형상까지 도달할 수 있습니다. 주의: 핀이 엉키거나 서로 포개질 수 있고, 제어가 부족하면 부품끼리 접촉할 수 있습니다.
대표 적용 사례
소형 하드웨어 부품
복잡한 형상의 프레스 부품
작은 형상 안쪽까지 가공해야 하는 부품
8) 타원형(주로 세라믹·도자기 미디어)
주요 용도: 특히 비교적 부드러운 재료의 가벼운 평활화와 광택 전처리. 작용: 연마 강도가 낮은 편이라 모서리 손상 위험을 줄일 수 있습니다. 주의: 버가 크거나 무거운 경우에는 가공이 느릴 수 있습니다.
대표 적용 사례
표면을 더 매끄럽게 해야 하는 알루미늄 부품
도금 전 평활화
장식용 표면 마무리
선택표: 어떤 형상을 선택할까요?
기본 원칙: 먼저 부품 형상을 기준으로 미디어 형상을 고르고, 그다음 재질과 절삭 등급을 선택합니다.
| 부품 형상·목표 | 권장 형상 | 선택 이유 | 일반적인 위험 |
|---|---|---|---|
| 큰 버·빠른 디버링 | 삼각형, 피라미드형, 쐐기형 | 절삭 모서리와 접촉 지점이 많음 | 연한 금속의 과절삭 |
| 구멍·슬롯이 많음 | 원뿔형, 작은 원통형, 핀형 | 내부 형상에 더 잘 도달 | 끼임 또는 쐐기처럼 걸리는 현상 |
| 외관 평활화 | 원통형, 타원형 | 보다 부드럽고 일관된 접촉 | 큰 버가 있으면 가공 시간이 길어질 수 있음 |
| 광택·버니싱 | 볼형(스틸·지르코니아), 경우에 따라 원통형 | 구름 접촉으로 압력을 고르게 전달 | 버 제거에는 적합하지 않을 수 있음 |
| 섬세한 모서리 | 타원형, 작은 원통형 | 절삭 작용이 비교적 약함 | 버가 충분히 제거되지 않을 수 있음 |
| 여러 형상이 섞인 복잡한 부품 | 쐐기형, 원통형, 작은 삼각형 | 접근성과 절삭 작용의 균형 | 크기가 맞지 않으면 미디어가 끼일 수 있음 |
미디어 크기: 끼임 문제의 주요 요인
형상이 적합해도 크기가 맞지 않으면 문제가 발생할 수 있습니다.
다음은 초기 선택을 위한 간단한 크기 기준입니다.
관통 구멍: 끼임을 방지하려면 미디어가 구멍보다 큰 방향으로 검토합니다.
내부 가공: 미디어가 구멍에 들어가면서도 끼이지 않도록 충분한 여유가 있는 크기를 검토합니다.
실무 팁: 여러 크기의 구멍이 있다면 추측하지 말고 샘플 시험을 하세요. 필요한 접근성과 분리성의 균형을 확인해야 합니다.
부품 종류별 적용 방향
CNC 밀링 알루미늄 부품
목표가 디버링과 평활화라면 삼각형 또는 작은 원통형을 검토합니다. 필요한 절삭력에 따라 세라믹이나 플라스틱 재질을 시험하세요.
코팅 전 부드러운 평활화가 목표라면 타원형을 검토할 수 있습니다(주로 플라스틱 미디어).
주의: 작용이 너무 강한 형상은 연한 알루미늄 모서리에 눌림 자국을 낼 수 있습니다.
공구강·경화 부품
잘 제거되지 않는 버가 목표라면 피라미드형, 삼각형, 쐐기형을 검토합니다. 절삭 등급이 강한 세라믹을 샘플 시험으로 확인하세요.
주의: 강한 미디어와 긴 가공 시간을 함께 사용하면 모서리 형상이 변할 수 있습니다.
티타늄 부품
제어된 평활화가 목표라면 원통형 또는 타원형을 검토하고 절삭 수준을 신중히 선택합니다.
주의: 불규칙한 스크래치를 피하려면 공정 안정성과 분리 조건을 확인해야 합니다.
피해야 할 흔한 실수
부품 형상을 고려하지 않고 미디어 형상 선택
너무 큰 미디어 사용(걸림이 생기고 내부 형상에 도달하기 어려울 수 있음)
너무 작은 미디어 사용(끼임과 분리 문제를 일으킬 수 있음)
볼형 미디어로 버를 연마해 없애려는 시도
부품끼리 접촉하는 상황을 관리하지 않음(특히 작은 부품)
자주 묻는 질문
Q1: 구멍 가공에 어떤 텀블링 미디어 형상이 적합한가요? 원뿔형과 작은 원통형은 구멍과 내부 코너에 접근하는 데 자주 검토됩니다. 핀형은 미세 형상에 쓸 수 있지만 분리 조건을 함께 관리해야 합니다.
Q2: 볼형 미디어는 디버링에 적합한가요? 볼형은 일반적으로 디버링보다 버니싱과 광택에 적합합니다. 부드럽게 구르지만 날카로운 절삭 모서리가 없습니다.
Q3: 삼각형과 원통형은 어떻게 다른가요? 삼각형은 디버링 작용이 더 강한 경우가 많습니다. 원통형은 움직임이 안정적이며 배치 간 평활화 결과가 더 일정할 수 있습니다.
Q4: 미디어가 부품에 끼이는 것을 어떻게 예방하나요? 크기 선택이 주요 요인입니다. 구멍과 슬롯의 치수에 맞춰 미디어 크기를 정하고 샘플 시험으로 확인하세요.
정리
미디어 형상 선택은 부품 형상에서 시작합니다. 구멍, 슬롯, 얇은 벽과 섬세한 모서리를 확인하고 필요한 부위에 도달하면서 표면을 손상시키지 않는 형상을 고른 다음 적절한 재질과 절삭 등급을 선택하세요.
안정적인 결과를 빠르게 얻으려면 부품 샘플 시험으로 공정을 검증하세요.
추천을 원하시면 부품 사진, 재질, 가장 큰 버의 위치, 구멍·슬롯 치수와 목표 표면을 보내 주세요. 적절한 미디어 형상과 크기, 시험 시작 조건을 제안해 드립니다.
