진동 건조기
구매 전 확인할 모델·공정 조건
진동 건조기의 결과는 보울 용적만으로 결정되지 않습니다. 젖은 부품의 투입량, 형상, 매체 상태와 배출 분리 방식까지 실제 생산 샘플로 검증하세요.
- 전원·설치 사양
모델과 옵션별 모터/히터 부하, 전압·주파수·상수, 외형, 배출 높이와 유지보수 공간을 최신 도면으로 확인하세요.
- 건조 결과와 후속 공정
샘플에서 잔류 수분, 컴파운드/매체 잔류, 표면 변화와 도금·코팅 전 청정도를 측정하세요. 필요하면 대체 건조 방식과 조건을 맞춰 비교하세요.
- 분리·처리량 승인
부품 최소 개구부와 매체 입도, 스크린 개구, 매체 포화를 고려해 매체 혼입·부품 유실과 시간당 처리량을 시험하세요.
옥수수 속대 매체의 분진, 오염 및 교체 기준은 공급 로트의 SDS와 현장 평가로 확인하세요.
- 설명
- 선택 사양
- 특징 및 적용 분야
보울 아래의 가열 장치가 옥수수 속대 매체를 데워 부품 표면의 수분을 흡수하도록 설계된 장비입니다. 잔류물 제거와 가벼운 광택도 공급사가 제안합니다. 실제 건조도와 표면 결과는 샘플 시험으로 확인하세요.
배치식과 연속 투입식 모델을 공급한다고 안내합니다. 습식 진동 마감기 및 자동 매스 피니싱 라인과의 연결은 모델·제어 방식·현장 레이아웃을 확인해야 합니다. 열풍 옵션도 모델별로 확인하세요.
| 모델 | 용량 | 중량 | 모터 출력 | 가열 출력 | 처리 보울 폭 | 크기 (L×W) |
| (L) | (kg) | (kw) | (kw) | (mm) | (mm) | |
| VD200A | 200 | 550 | 3 | 6 | 320 | 1420×1270 |
| VD600A | 600 | 900 | 5.5 | 13.2 | 400 | 1960×1700 |
- 공압식 분리 플랩
- 민감 부품용 PU 라이닝 및 열풍 옵션 (모델 확인)

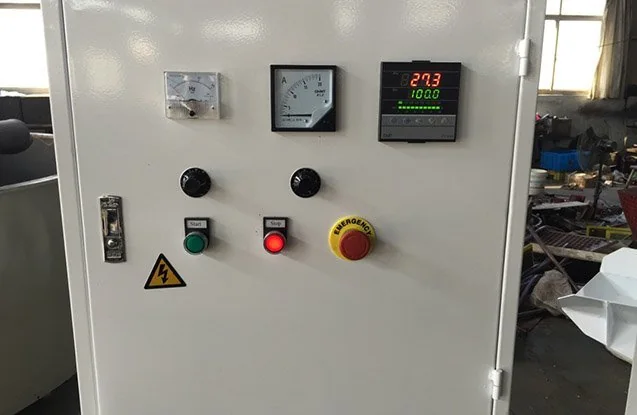

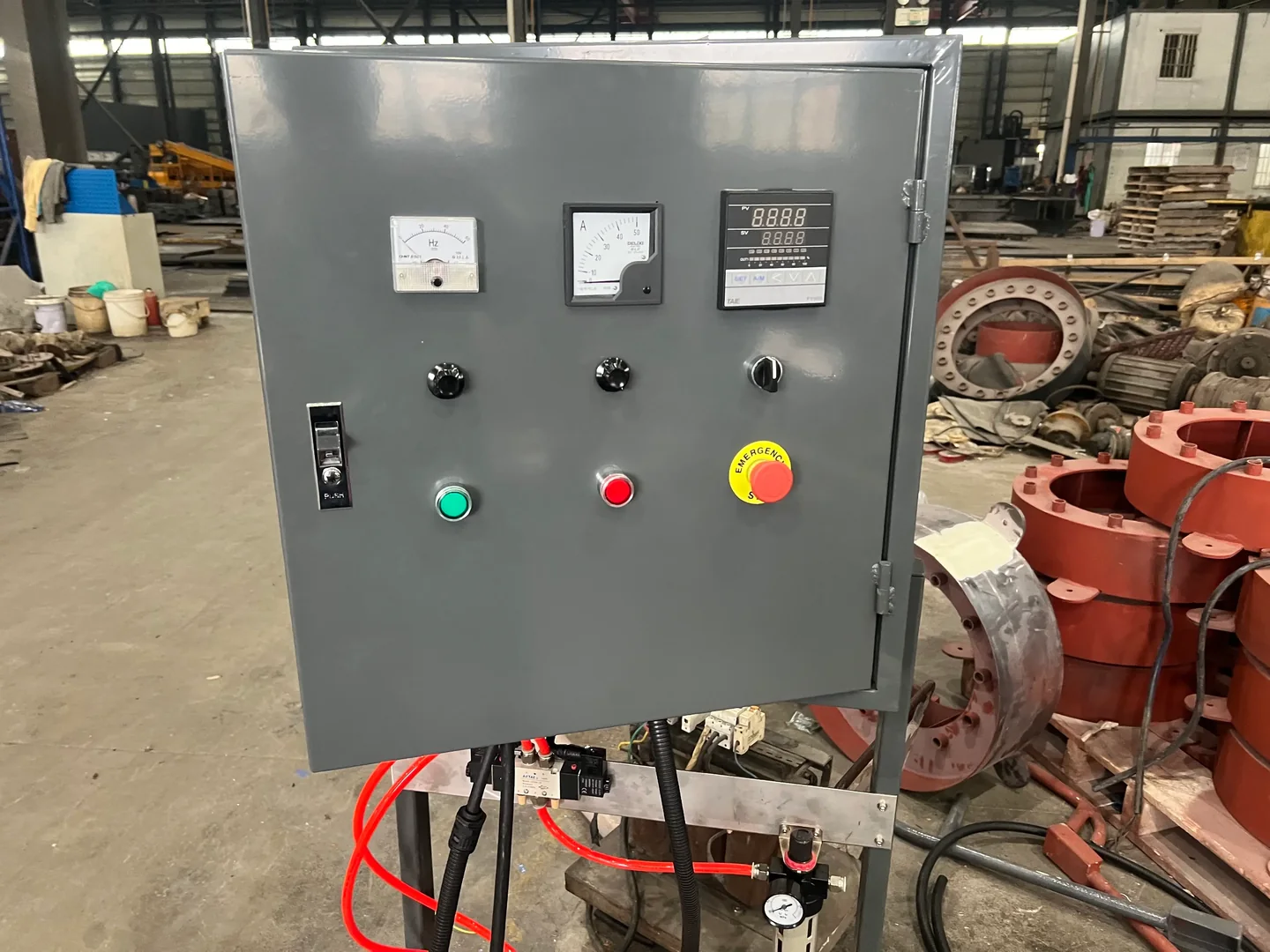

- 보울 온도 제어
- 방진 커버 (소음 저감 효과는 현장 확인)

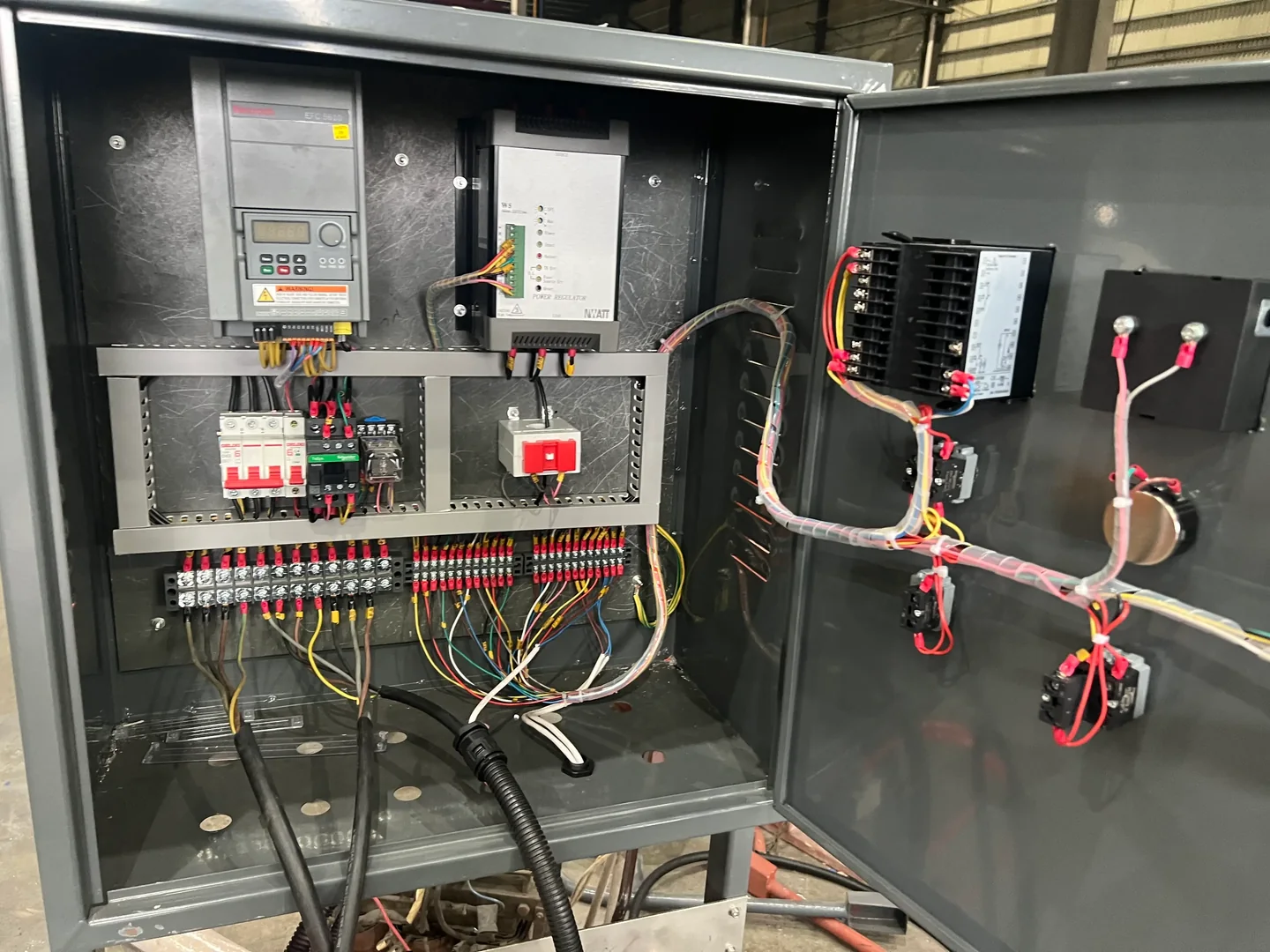

- 진동력 조절용 인버터
- 연속 모드 및 배치 모드
관련 제품
진동 건조기 — 습식 매스 피니싱 후 부품 건조용
습식 진동 마감 후 부품에는 물과 컴파운드 잔류물이 남을 수 있습니다. 건조가 충분하지 않으면 얼룩이나 재작업이 발생할 수 있습니다. 이 장비는 가열된 진동 보울과 옥수수 속대 매체로 수분과 일부 잔류물을 줄이도록 설계되었습니다. 건조도와 처리 시간은 부품 형상·투입량·매체 상태 및 설정으로 검증하세요.
VD200A(200 L)와 VD600A(600 L), 배치식/연속 투입 구성을 안내합니다. 마감기나 자동 라인과 연동할 수 있다는 설명은 공급사 안내이며 모델·제어·레이아웃을 확인하세요. 방진 커버, 온도 조절, 인버터 등 옵션도 모델별 확인이 필요합니다.
- 옥수수 속대 매체 건조 — 수분·컴파운드 잔류물 감소를 목표로 함 (시험 필요)

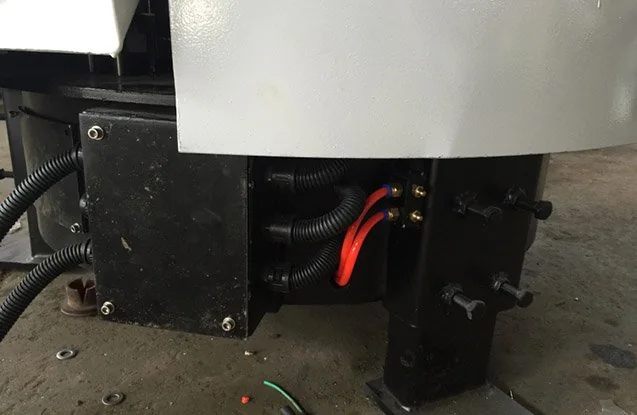

- 보울 하부 가열 — 매체를 데워 건조를 촉진하도록 설계

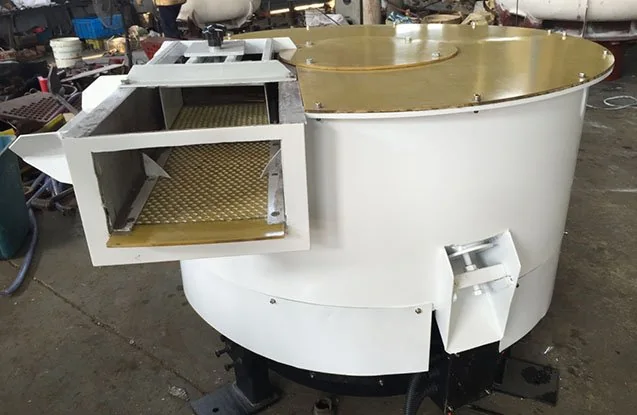

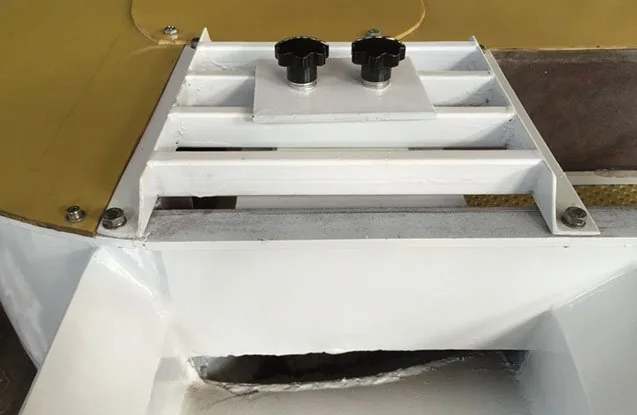

- 연장형 분리 스크린 — 배출 시 부품·매체 분리 (성능 시험)
- 배치식/연속 투입 모드 — 생산 흐름에 맞춰 구성 확인
- 인버터 — 부품과 투입량에 맞춰 진동 조건 조정
- 방진 커버 — 소음 저감은 현장에서 측정
한눈에 보기
| 모델 | VD200A (200 L) / VD600A (600 L) |
| 건조 매체 | 가열 옥수수 속대 (매체 포함 여부 확인) |
| 운전 모드 | 배치식 및 연속 투입식 (구성별 확인) |
| 온도 제어 | 제공 (범위·정밀도 확인) |
| 부품/매체 분리 | 내부 분리 스크린 (분리율은 시험으로 검증) |
| 선택 사양 | 공압식 플랩, PU 라이닝, 열풍 구조 (모델별 호환 확인) |
진동 건조기의 작동 방식

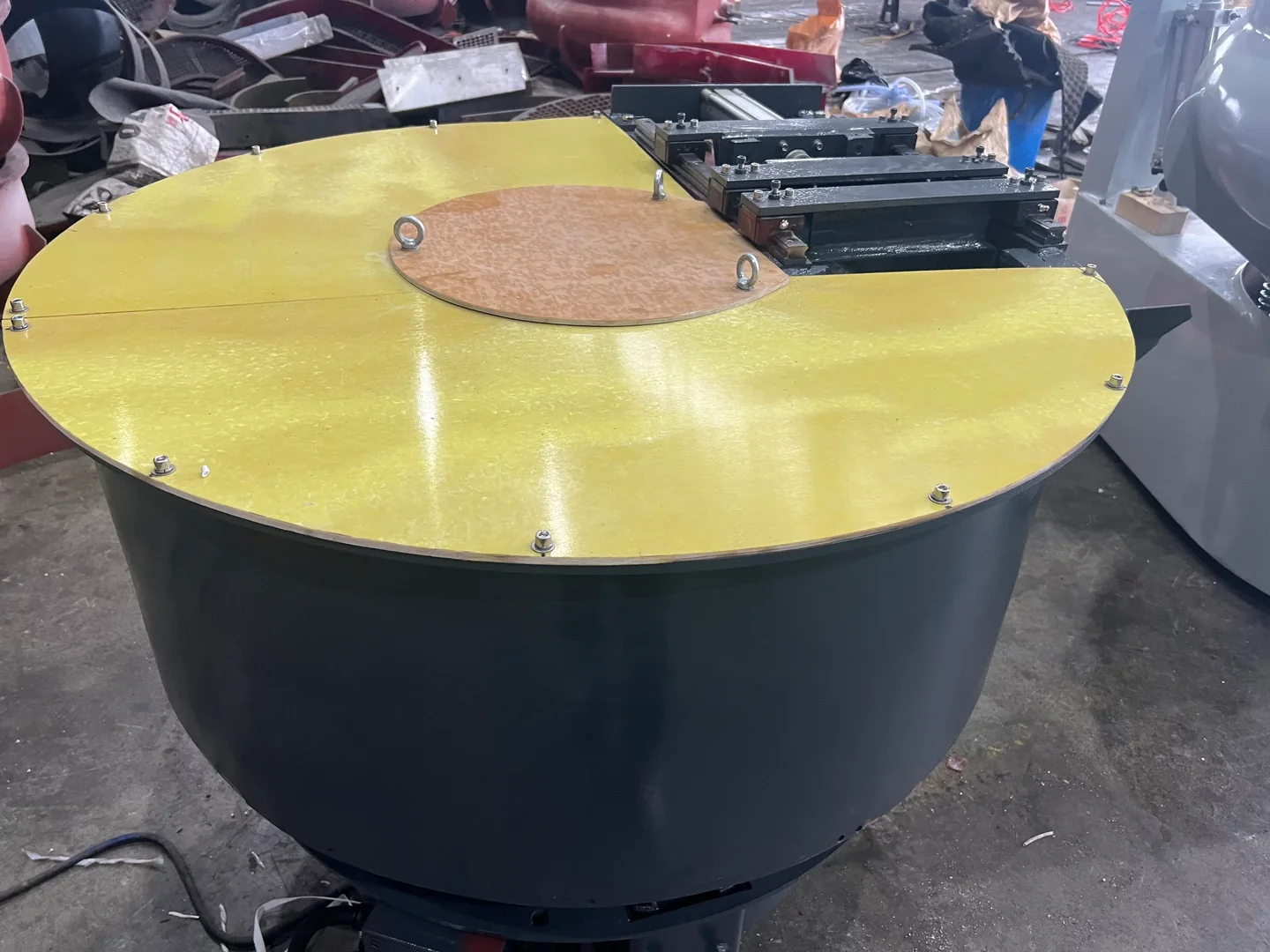

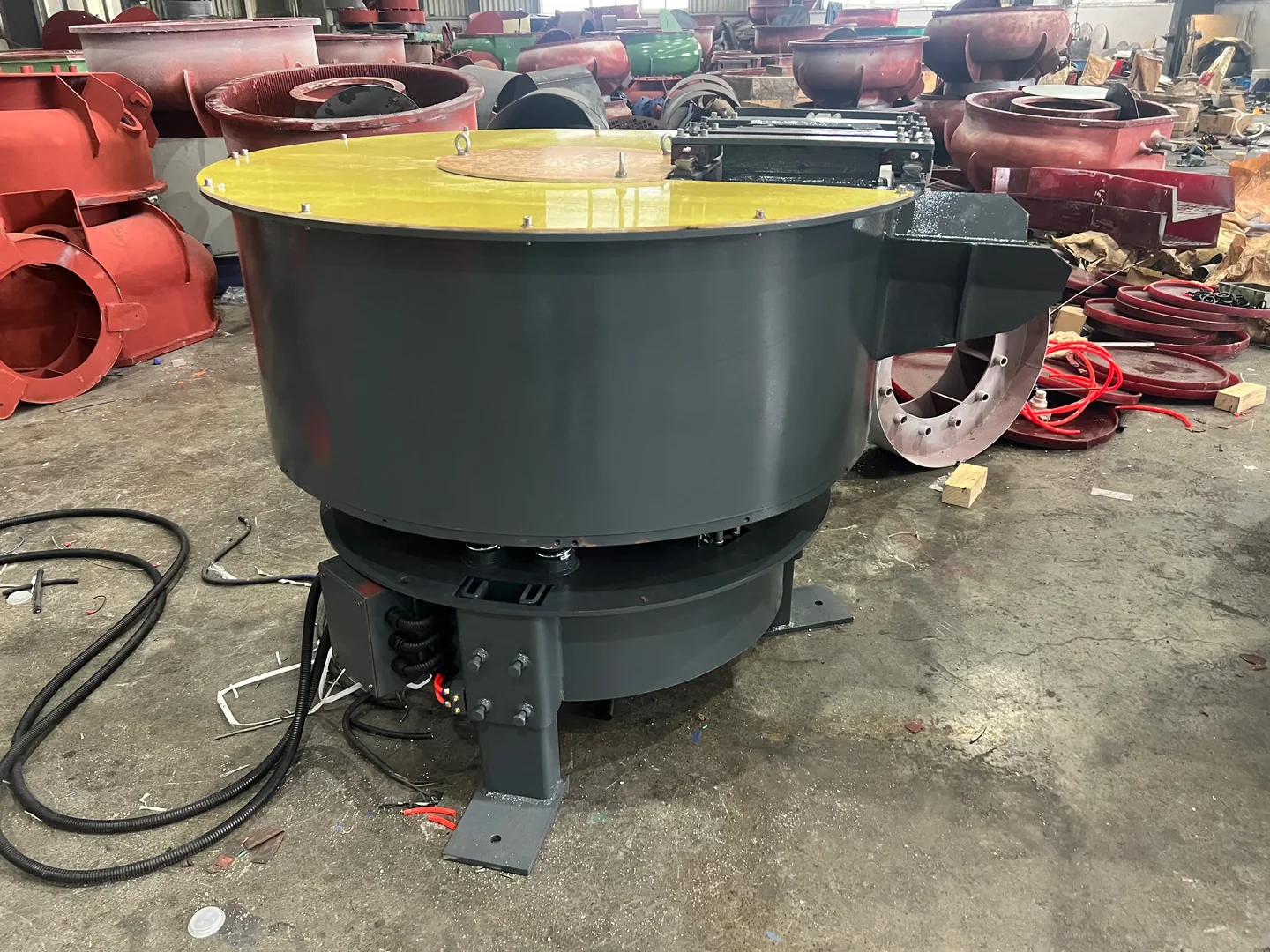

습식 처리 후 부품을 투입 슈트를 통해 진동 건조 보울에 넣습니다. 보울 아래 가열 장치가 옥수수 속대 매체를 데우고, 진동으로 부품이 매체 사이를 이동합니다. 매체는 표면 수분과 일부 잔류물을 흡수하며 가벼운 버니싱 작용을 할 수 있다고 안내됩니다. 배출 분리 스크린은 부품 형상과 매체 입도에 맞춰 검증하세요.
| 단계 | 작동 내용 |
|---|---|
| 1. 투입 | 습식 처리된 부품을 로딩 슈트로 건조 보울에 넣습니다. |
| 2. 가열·진동 | 가열 장치가 매체를 데우고 진동으로 부품이 이동합니다. |
| 3. 건조·세척 | 매체가 수분과 일부 컴파운드 잔류물을 흡수하도록 운전합니다. 청정도는 검사하세요. |
| 4. 분리·배출 | 배출 스크린으로 부품과 매체를 분리합니다. 완전 분리를 보장하지 않으므로 잔류와 부품 유실을 시험하세요. |
진동 건조기가 적합한 공정
디버링, 연마, 버니싱 또는 세척 후 물·컴파운드가 남는 습식 공정에서 후속 건조 장비로 검토할 수 있습니다. 모든 습식 라인에 필수인 유일한 방식은 아니므로 생산 조건과 대안을 비교하세요.
후속 공정 품질이 중요한 현장: 잔류물과 얼룩이 부식, 도금·코팅 부착 또는 외관에 영향을 줄 수 있습니다. 개선 효과는 실제 부품과 후속 공정을 포함한 시험으로 확인하세요.
자동 마감 라인 통합: 배치/연속 구성을 제안합니다. 연속식이 기존 마감기에서 건조기로 멈춤 없이 이송되는지는 모델·제어·처리량을 확인해야 합니다.
모델 사양
| 모델 | 용량 (L) | 중량 (kg) | 모터 (kW) | 가열 (kW) | 보울 폭 (mm) | 크기 L×W (mm) |
|---|---|---|---|---|---|---|
| VD200A | 200 | 550 | 3 | 6 | 320 | 1420 × 1270 |
| VD600A | 600 | 900 | 5.5 | 13.2 | 400 | 1960 × 1700 |
사양은 변경될 수 있다고 공급사가 안내합니다. 주문 전 최신 도면, 전기 사양과 맞춤 치수를 확인하세요.
INOVATEC — 표면 처리 파트너를 지향
| 마감 장비 15년 이상 — 제품 범위와 회사 경력은 최신 자료로 확인하세요. | 문의 24시간 내 회신 — 공급사 안내이며 실제 응답은 영업일·시간대에 따라 확인하세요. | 배치식·연속식 제공 — 라인 연결과 옵션은 모델별로 확인하세요. |
| 60개국 이상 공급 — 공급사 주장입니다. 수출 문서와 지원 지역을 확인하세요. | 옥수수 속대 매체 별도 공급 — 입도, 등급, 보충 주기 및 포함 여부를 견적에서 확인하세요. | 보조 장비 — 건조기, 분리기, 자력 선별기 및 원심 건조기의 기능·연동을 확인하세요. |
사양서 다운로드
VD200A와 VD600A 상세 사양을 담은 자료라고 안내합니다. 최신 개정본인지 확인하세요.
진동 건조기 사양서 PDF 다운로드 (모델·개정일 확인)
| 매스 피니싱 라인을 새로 구성하거나 업그레이드하시나요? 진동 마감기와 연마재, 분리기, 건조기 등을 함께 공급한다고 안내합니다. 가격·회신 시간·지원 범위는 견적과 공급사로 확인하세요. |
