진동식 선별기

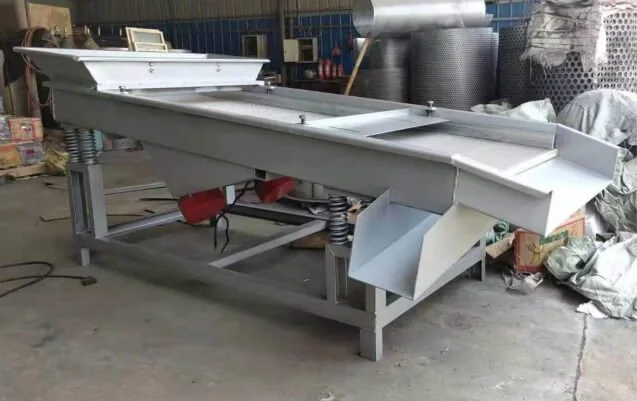

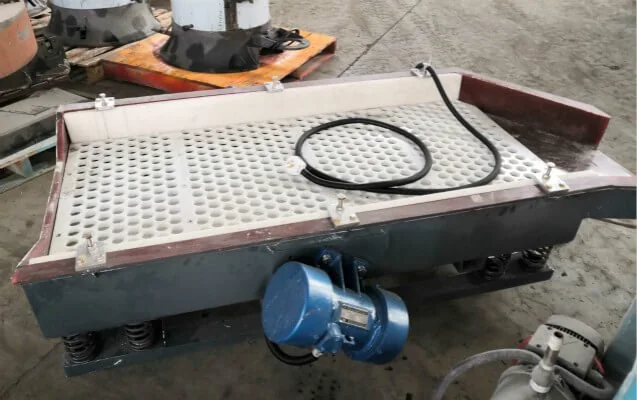

진동식 선별기 – 매스 피니싱 후 부품과 연마재를 빠르게 분리

진동식 선별기는 진동 연마 후 부품과 연마재를 분리하는 보조 장비입니다. 분리기가 없으면 작업자가 혼합물을 손으로 체질하거나 임시 스크린에 부어야 합니다. 선별기에서는 부품과 미디어를 함께 스크린 위에 투입하고 진동으로 이동시킵니다. 연마재는 망 아래로 떨어지고 부품은 위에 남아 배출됩니다. 작업자가 부품을 회수하고 연마재를 연마 바렐로 되돌려 재사용합니다.

VS35, VS50, VS100 세 가지 기본 모델을 제공합니다. 스크린은 교체를 위해 분리할 수 있고 나일론 또는 스테인리스강 재질 중 선택할 수 있습니다. 인버터로 진동 진폭을 혼합물 조건에 맞춰 조정하며, 바퀴를 이용해 장비를 이동할 수 있습니다.

• 진동으로 부품과 연마재 분리 – 하역 시간을 줄이고 수작업 부담 완화

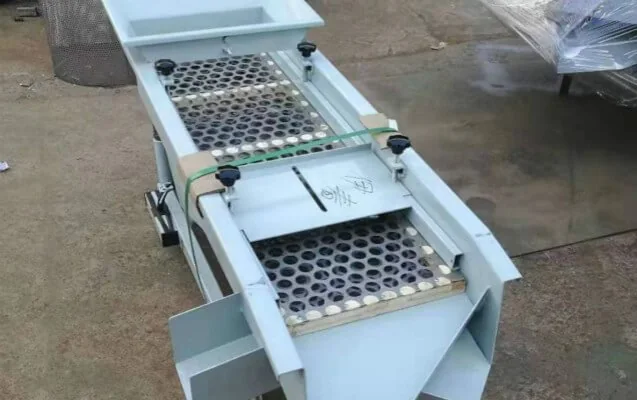

• 2단 스크린 구조 – 일반 스크린이 통과시키는 작은 연마재를 추가 선별
• 분리형 나일론·스테인리스 스크린 – 부품 민감도와 미디어에 맞춰 선택
• 인버터 – 혼합물과 장비 조건에 맞춰 진동 진폭 조절

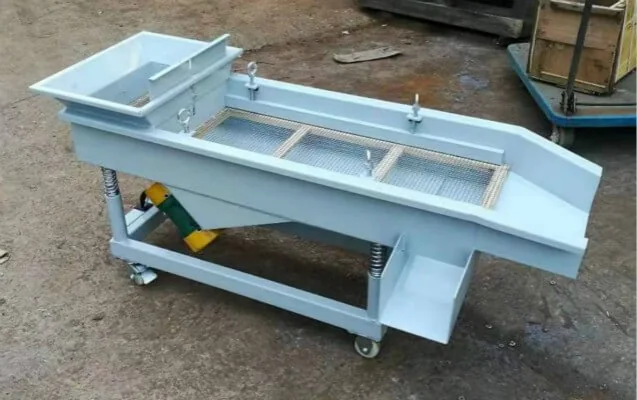

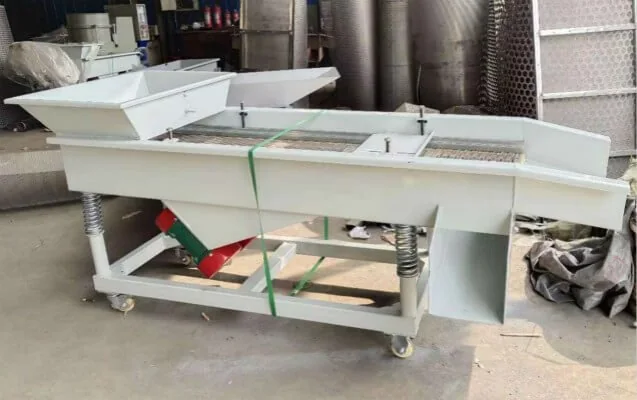

• 바퀴가 달린 이동식 설계 – 장비나 작업대 사이에서 이동 가능

주요 사양

진동식 선별기 작동 방식

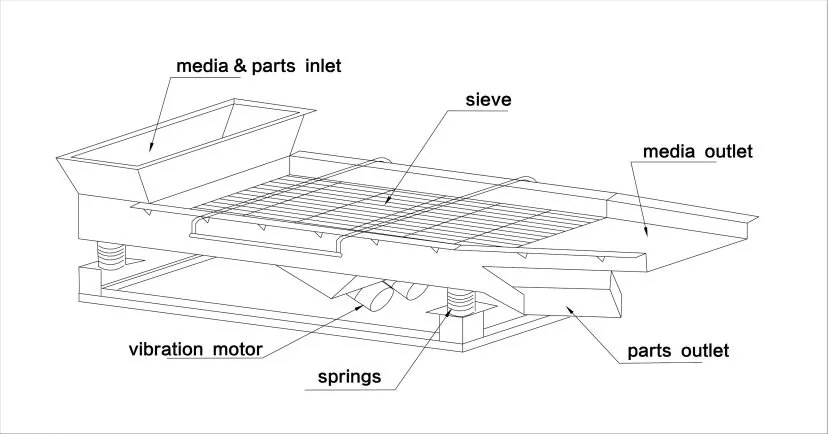

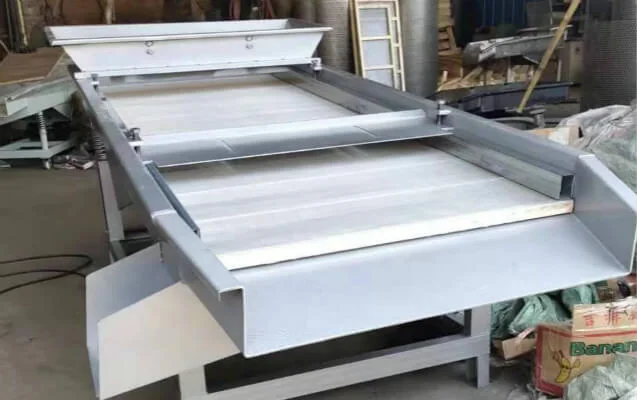

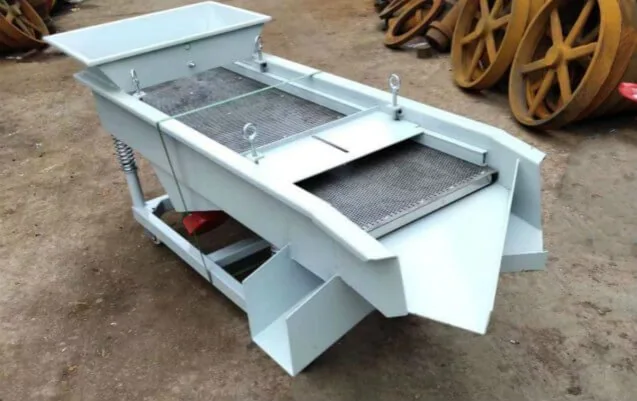

진동 연마기에서 배출된 부품과 연마재를 함께 선별 스크린에 올립니다. 진동이 혼합물을 스크린 표면 위로 이동시킵니다. 스크린 구멍보다 작은 연마재는 아래 수거부로 떨어지고, 구멍보다 큰 부품은 표면을 따라 배출구로 이동합니다. 2단 구조는 단층 스크린에서 빠져나갈 수 있는 작은 연마재를 추가로 포착하도록 설계되었습니다. 실제 분리 성능은 스크린 구멍, 부품·미디어 크기와 형상으로 시험해야 합니다.

진동식 선별기 적용 대상

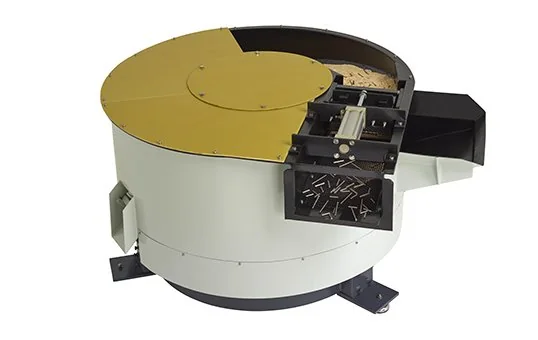

진동 바렐, 트로프 또는 원심 디스크 연마기를 운영하는 작업장에서 부품과 미디어를 분리하는 용도로 검토할 수 있습니다. 수작업 선별의 속도와 일관성은 작업 조건에 따라 달라지며, 고용량 라인에서는 작업 부담 완화 효과를 시험으로 확인해야 합니다.

핀, 볼콘, 작은 세라믹 칩 등 소형 연마재를 쓰는 공정에서는 부품과 연마재의 크기·형상 차이 때문에 분리가 까다로울 수 있습니다. 2단 스크린이 적합한지 실제 혼합물로 확인하세요.

부품과 미디어 종류를 바꿔가며 생산하는 시설에서는 스크린 구멍을 교체하고 인버터로 진동을 조절할 수 있습니다. 스크린 교체와 설정 범위는 공급사와 모델별로 확인하세요.

모델 사양

요청 시 맞춤 구성을 상담할 수 있습니다. 스크린 구멍 크기와 사용 미디어 호환성은 주문 전에 확인하세요.

기계 판매를 넘어, 표면 처리 파트너인 Inovatec

사양서 다운로드

세 가지 VS 모델의 주요 사양을 한 페이지 자료로 확인하세요.

↓ 진동식 선별기 사양서(PDF) 다운로드
