텀블링 미디어 선택 가이드: 세라믹·플라스틱·스틸 비교와 선택표

1. 텀블링 미디어란?

대부분의 텀블링 미디어는 연마 입자를 결합제로 고정해 단단한 일정 형상으로 만든 가공재입니다.

가공 중 미디어가 부품 표면을 문지릅니다. 결합제가 조금씩 마모되면서 새로운 연마 입자가 드러나 절삭 작용이 이어집니다.

종류와 관계없이 텀블링 미디어는 일반적으로 다음 역할을 합니다.

• 부품을 완충해 충돌로 인한 손상을 줄입니다.

• 부품끼리 떨어뜨려 긁힘을 줄입니다.

• 디버링과 평활화를 위한 연마 작용을 제공합니다.

• 미디어의 움직임을 도와 더 균일한 결과를 얻도록 합니다.

• 컴파운드를 운반하고 작용을 돕습니다.

3단계 미디어 선택 요약

2. 텀블링 미디어의 9가지 기능

• 충격을 완화해 부품을 보호합니다.
• 부품끼리 접촉하지 않도록 분리합니다.
• 텀블링 흐름을 안정시킵니다.
• 새 연마 입자가 드러나도록 마모되어 절삭 작용을 유지합니다.
• 세척, 광택, 버니싱을 돕습니다.
• 부품 표면 상태를 개선합니다.
• 부품의 버를 제거하고 모서리를 둥글게 만듭니다.
• 포켓, 슬롯 및 오목한 형상에 작용합니다.
• 컴파운드를 운반합니다.

3. 텀블링 미디어 선택 시 고려할 요소

미디어를 선택할 때는 다음 요소를 살펴봅니다.

• 적합한 미디어 종류 선택
• 미디어 크기와 형상 선택
• 적절한 연마재가 들어간 미디어 선택

3.1 적합한 미디어 종류 선택

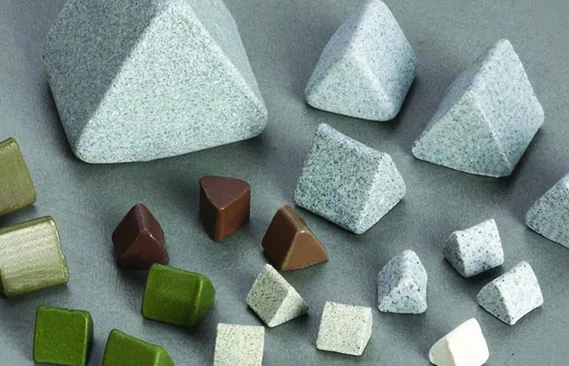

3.1.1 세라믹 텀블링 미디어

강과 같이 단단한 재질의 무거운 절삭 작업에는 세라믹 미디어를 우선 검토할 수 있습니다.

세라믹은 작은 크기가 필요한 경우나 단단한 버를 제거할 때도 사용됩니다.

단단하고 무거운 플라스틱 부품을 가공할 때는 플라스틱 미디어보다 세라믹이 적합할 수 있습니다.

약한 절삭부터 강한 절삭까지 제품이 있으며, 연마재 함량이 높은 종류는 빠른 디버링에 쓰일 수 있습니다.

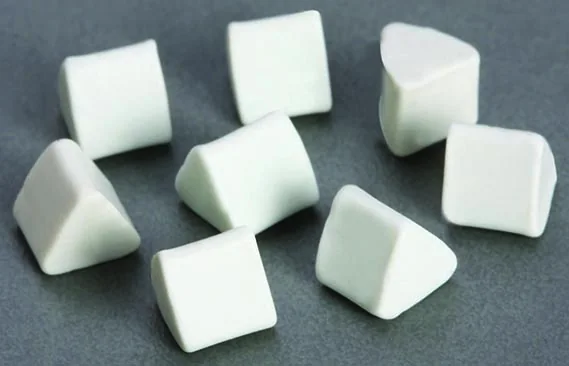

3.1.2 포슬린 미디어

포슬린 미디어는 세라믹 계열의 한 종류입니다.

일반적으로 흰색이며 원통형, 삼각형, 구형 등 흔히 쓰이는 형상이 있습니다.

주요 용도는 금속 표면을 다듬고 유약을 바른 듯 매끈한 외관을 만드는 것입니다.

이 작업은 보통 두 단계로 진행합니다. 제품 제조 후 가공 과정에서 자국과 버가 남을 수 있습니다.

먼저 세라믹이나 플라스틱 미디어로 이를 다듬고, 이후 포슬린으로 표면을 광택 처리할 수 있습니다.

알루미늄처럼 연한 금속에는 구형 미디어를 검토할 수 있습니다. 강과 같이 단단한 재료에는 원통형 핀 형상이 사용되기도 합니다.

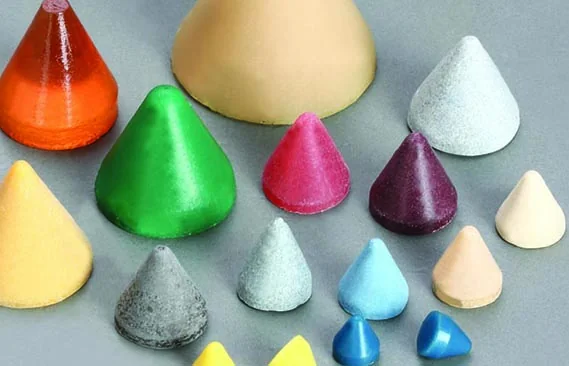

3.1.3 플라스틱 텀블링 미디어

플라스틱 미디어는 황동이나 알루미늄처럼 비교적 연한 금속에 사용됩니다. 매끄러운 무광 표면을 만드는 데 활용할 수 있습니다.

원문은 플라스틱 미디어가 세라믹보다 약 30% 가볍다고 설명합니다. 가벼운 미디어는 충격 손상을 줄이는 데 도움이 될 수 있습니다. 플라스틱 미디어는 금속을 변색시키지 않고 버를 눌러 덮는 현상을 줄일 수 있어 도금 전처리에 쓰이기도 합니다.

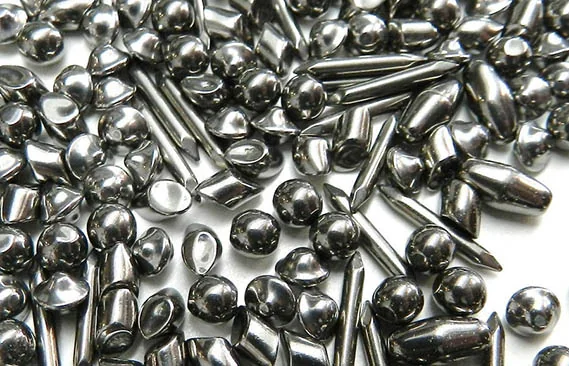

3.1.4 스틸 텀블링 미디어

스틸 텀블링 미디어는 여러 크기와 형상으로 제공됩니다.

대표 형상에는 볼, 볼콘, 사선형 및 타원볼이 있습니다.

높은 밀도의 스틸 미디어는 금속 표면에 압축 응력을 가해 표면을 가공 경화시킬 수 있습니다.

스틸 미디어는 연마 입자가 없는 종류가 많아 사용 수명이 길 수 있습니다. 볼 버니싱에 사용하면 표면 광택을 높이고 금속 부품의 기공을 줄이는 데 도움이 될 수 있습니다. 실제 효과는 부품 재질과 공정 조건으로 확인해야 합니다.

3.1.5 미디어 종류와 기능 비교

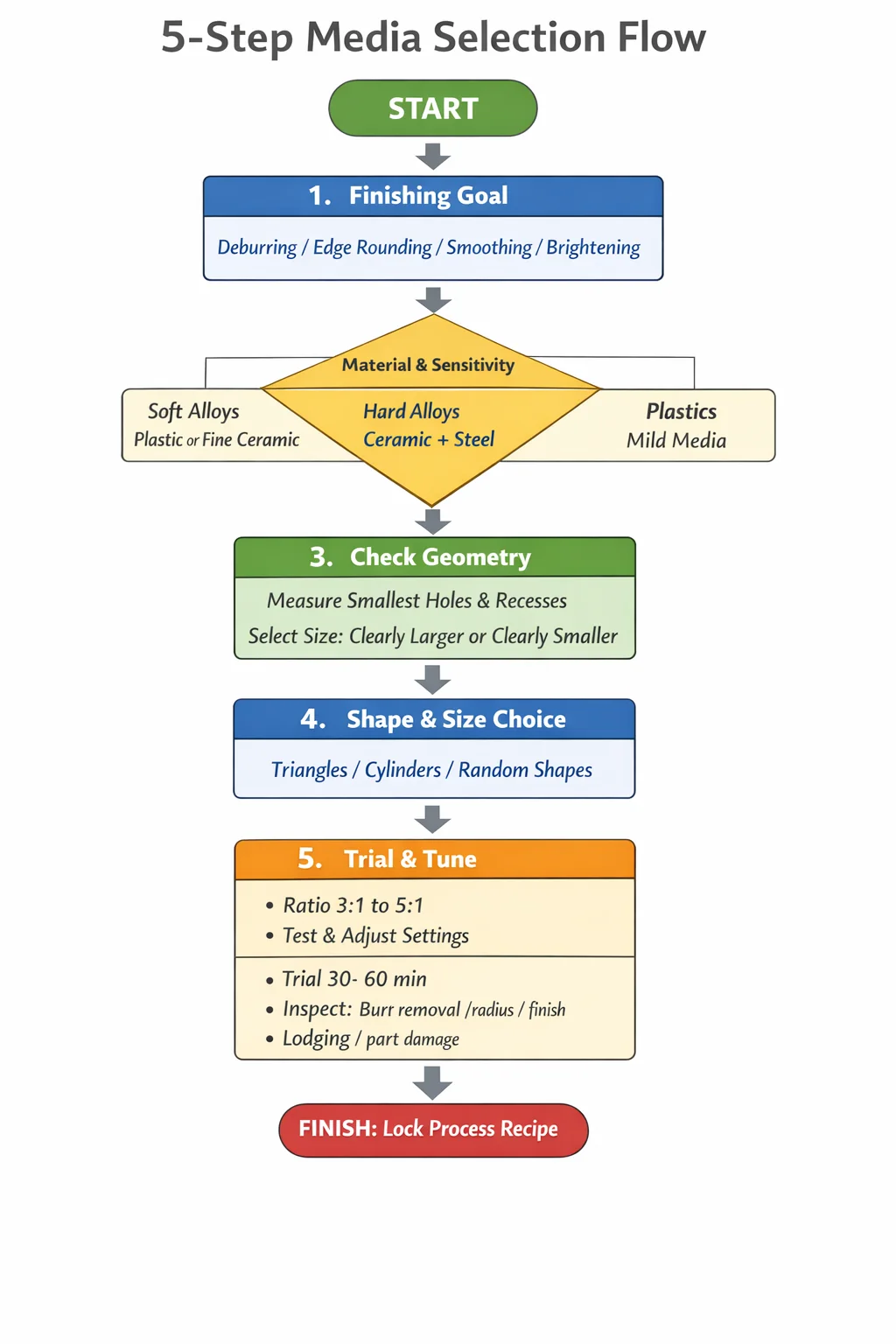

5단계 미디어 선택 흐름: 빠른 판단 가이드

실무 참고: 같은 미디어를 사용하더라도 에너지가 높은 장비는 일반 텀블링 장비보다 빠르게 절삭할 수 있습니다. 생산 규모를 늘리기 전에 짧은 시료 가공으로 검증하세요.

3.2 미디어 형상과 크기

3.2.1 텀블링 미디어 형상

미디어 제조업체는 다양한 형상을 제공합니다. 적합한 형상을 고를 때는 부품의 크기와 모양을 고려해야 합니다. 미디어는 홈이나 구멍에 끼지 않아야 하며, 처리할 표면에 닿을 수 있어야 합니다.

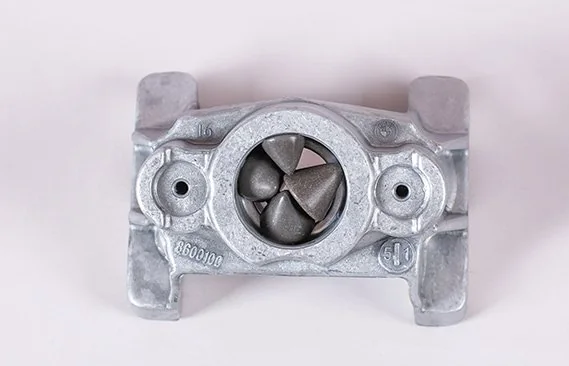

미디어가 부품의 구멍이나 오목한 부분에 끼이지 않도록 해야 합니다. 원문은 내부 형상에 접근할 때 피라미드형·각 별형·원뿔형을, 구멍 통과에는 사선 절단 원통형을 제안합니다. 구멍이나 내부 공간을 측정하고, 들어가지 않을 만큼 큰 크기 또는 걸림 없이 통과할 만큼 작은 크기를 시료로 확인하세요.

미디어는 사용 중 점차 작아질 수 있습니다. 크기가 줄어들면 부품 안에 끼일 수 있으므로 마모 상태를 확인하고 적절한 교체 시점을 정해야 합니다.

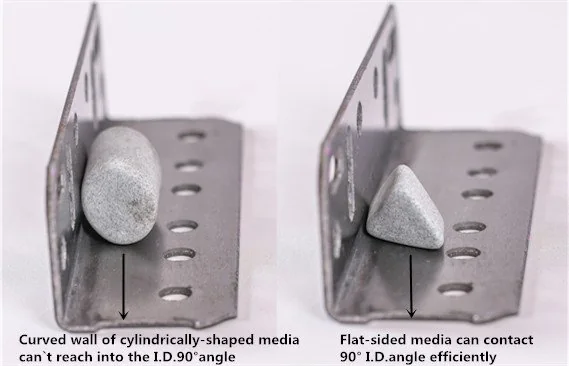

미디어는 부품 표면에 닿을 수 있어야 합니다. 사선 절단 삼각형은 모서리에 접근할 수 있지만 사선 절단 원통형은 같은 방식으로 닿지 못할 수 있습니다.

가공 후 부품을 미디어와 쉽게 분리할 수 있어야 합니다. 체로 분리하려면 부품과 미디어의 크기가 충분히 달라야 합니다. 철 소재 부품에는 자력 선별기를 사용할 수 있습니다.

3.2.2 텀블링 미디어 크기

큰 텀블링 미디어는 빠르게 절삭·가공할 수 있고 작은 미디어는 일반적으로 더 천천히 작용합니다. 다만 큰 미디어는 표면을 거칠게 만들 수 있으며, 작은 미디어는 더 섬세한 표면 마감에 유리할 수 있습니다.

섬세한 부품에는 작은 미디어를 검토하세요. 큰 미디어는 단단한 재료에 사용할 수 있지만 연약한 부품을 손상시킬 수 있습니다. 작은 미디어의 절삭이 너무 느린 경우 큰 크기의 미디어를 약 1/3 혼합하는 방법을 원문은 제안합니다. 실제 적용 전 혼합 안정성, 표면 결과와 분리성을 확인해야 합니다.

참고: ‘미디어 최대 치수’는 미디어 형상의 가장 긴 바깥쪽 치수를 뜻합니다(예: 원뿔형 밑면 지름, 삼각형 한 변, 원통형 지름).

3.3 미디어의 절삭 강도

미세 절삭 또는 거친 절삭 중 어떤 작업이 필요한지에 따라 미디어의 절삭 강도를 선택합니다. 절삭 작용은 연마재 종류, 함량과 입도에 따라 달라질 수 있습니다.

3.3.1 연마재 종류

텀블링 미디어에는 브라운 알루미나, 화이트 알루미나, 탄화규소, 실리카, 산화크롬 등 여러 연마재가 사용됩니다. 원문은 탄화규소를 절삭력이 가장 강한 종류로 설명합니다. 실리카는 플라스틱 미디어에, 알루미나는 세라믹 미디어에 흔히 사용된다고 소개하지만 실제 제품 사양과 안전자료를 확인해야 합니다.

3.3.2 연마재 함량

원문은 세라믹 디버링 미디어의 특정 연마재 함량 예시로 중량 기준 20%를 제시합니다.

원문에는 Rösler RS 미디어 약 20%, Walther Trowal WXC 세라믹 디버링 미디어 50~60%라는 수치도 있습니다. 제품군과 등급에 따라 달라질 수 있으므로 최신 제조사 사양서를 확인하세요.

일부 미세 포슬린 미디어에는 연마재가 들어 있지 않습니다. 연마재 함량은 절삭 작용에 영향을 줄 수 있지만, 결합제·입도·형상과 공정 조건도 결과에 관여합니다.

3.3.3 연마재 입도(mesh)

미국식 mesh는 체의 일정 면적에 있는 개구 수를 나타냅니다.

이 글에서는 연마재 입도에 mesh를 사용합니다. 일반적으로 mesh 수가 커질수록 입자는 미세해집니다.

예를 들어 원문은 120 mesh 알루미나가 320 mesh보다 거칠어 더 강한 절삭 작용을 낸다고 설명합니다. 실제 입도 표기는 공급사 기준을 확인하세요.

적용 예 1: 알루미늄 다이캐스팅 부품(버 제거 및 광택)

적용 예 2: 스테인리스강 CNC 부품(디버링 및 버니싱)
