크랭크샤프트 표면 마감 장비와 공정 검증 가이드

크랭크샤프트 표면 마감 안내: 적용성과 검사 기준

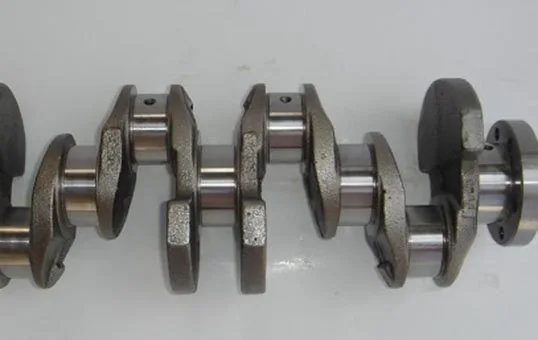

크랭크샤프트는 내연기관의 회전 운동을 전달하는 주요 부품입니다. 올바른 기능을 위해 모델별 정비 기준과 허용 치수를 충족해야 합니다.

표면 마감이 필요한지는 점검 결과와 제조사 절차로 결정합니다. 이 안내에서는 장비 선택, 미디어와 검증 시 고려할 점을 설명합니다.

• 크랭크샤프트 공정을 결정할 때 확인할 사항
• 제조사 승인 절차와 기능 치수 확인 방법

계속 읽기

1. 크랭크샤프트 표면 처리 방법은 어떻게 정하나요?

크랭크샤프트 가공은 먼저 제조사 정비 매뉴얼과 부품 도면을 확인하고 검사 결과에 맞춰 결정해야 합니다. 대량 마감 장비는 승인된 표면 처리 공정에 한해 시험할 수 있습니다.

대량 마감 공정은 장비와 미디어, 컴파운드를 조합해 부품을 처리합니다. 공급사는 이러한 장비와 소모품을 판매한다고 안내합니다. 적용성은 부품별로 확인해야 합니다.

공급사는 크랭크샤프트용으로 세 가지 장비 유형을 소개합니다. 아래 내용은 장비 선택 전 검토 항목이며 특정 모델의 적합성을 보증하지 않습니다.

트로프형 진동 장비는 부품과 미디어를 진동시키는 방식입니다. 예산과 처리량 외에도 부품 간 접촉 및 기능면 손상 여부를 시편 시험으로 확인하세요.

이 장비는 직사각형 작업조를 진동시켜 미디어와 부품을 움직입니다. 실제 공정 결과는 적재량, 주파수, 미디어와 부품 고정 방식에 좌우됩니다.

원심 배럴 장비는 높은 에너지의 표면 마감 장비입니다. 더 빠른 처리 여부와 표면 결과는 부품별 공정 시험으로 비교해야 합니다.

공급사는 이를 고에너지 장비로 분류하고 트로프형보다 비쌀 수 있으며 마감이 우수하다고 설명합니다. 비용과 표면 품질은 동일 조건의 측정 결과로 평가하세요.

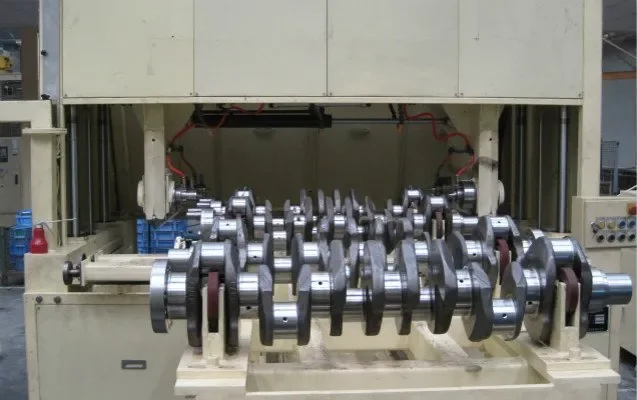

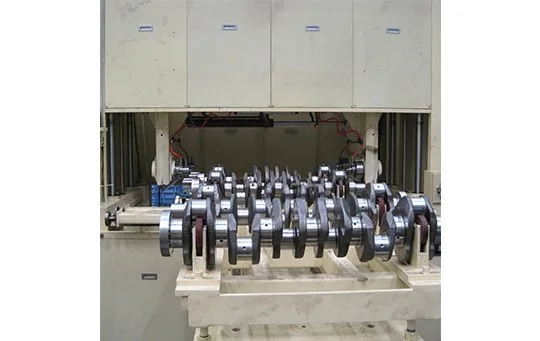

수평형 장비는 산업 규모의 크랭크샤프트 표면 처리용으로 제안됩니다. 실제 처리량, 자동화 범위, 측정 가능한 품질과 기능면 보호를 확인하세요.

요약:

적절한 공정은 제조사 승인 절차와 부품별 검증 결과를 근거로 선택하세요. 장비 유형만으로 결과를 예측할 수 없습니다.

2. 크랭크샤프트에 적합한 마감 미디어는 무엇인가요?

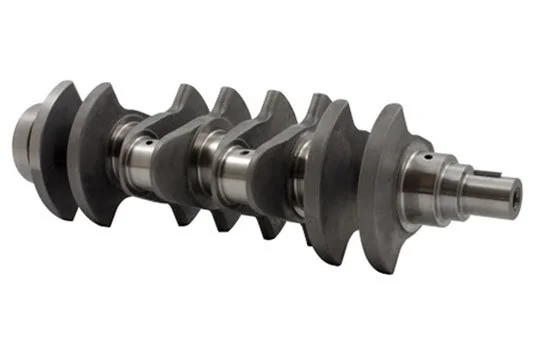

크랭크샤프트는 다양한 재료와 표면 처리를 사용할 수 있습니다. 재질을 확인한 뒤 열처리·코팅 및 기능면 요구까지 고려해 미디어를 선택하세요.

크랭크샤프트 재질에 맞는 미디어는 도면, 허용 제거량, 표면 거칠기와 공정 시험을 토대로 선정합니다.

공급사는 플라스틱과 도자기 미디어를 제안합니다. 특정 부품에 적합하다고 확인된 것은 아니므로 시험 후 사용하세요.

세라믹 미디어는 버 제거가 필요한 경우에도 부품 손상과 치수 변화를 검증한 후에만 고려해야 합니다.

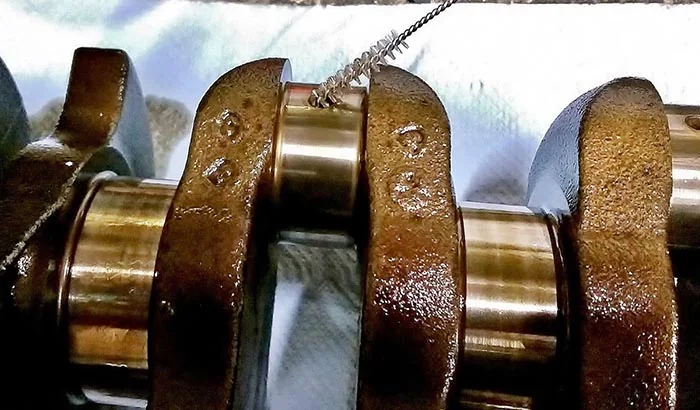

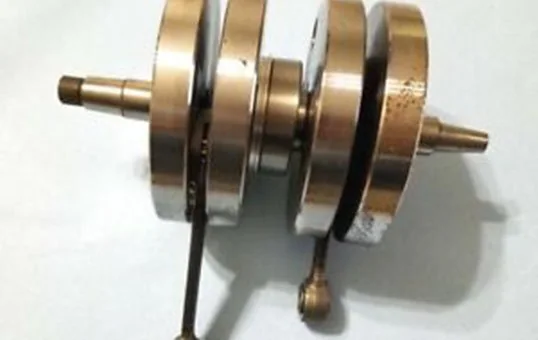

연마가 크랭크샤프트를 강화하거나 수명을 늘린다고 일반화할 근거는 없습니다. 부식·오염 제거가 필요한 경우 승인된 세정 및 수리 절차를 따르고 기능면을 보호하세요.

3. 경주용 크랭크샤프트의 공정은 어떻게 검증하나요?

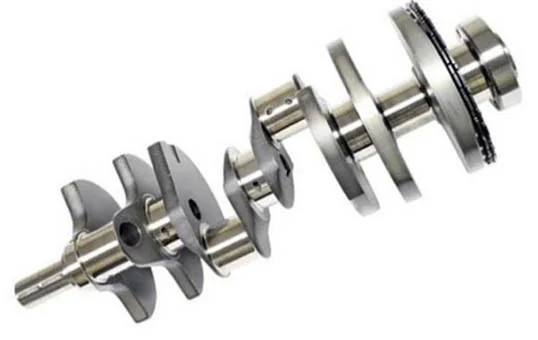

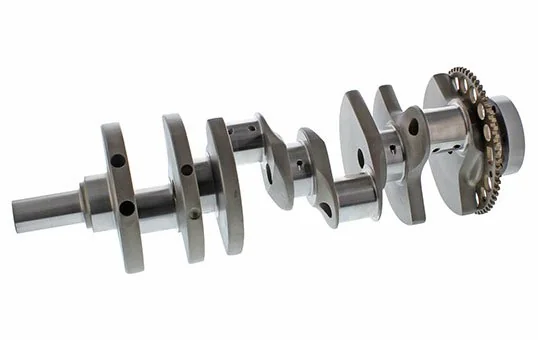

경주용 크랭크샤프트의 재료는 모델과 제작 방식에 따라 달라집니다. 알루미늄이나 티타늄으로 일괄 분류하지 말고 도면과 재료 기록을 확인하세요.

부품이 섬세하다는 이유만으로 트로프형 장비를 적합하다고 볼 수 없습니다. 공급사의 형상·치수 불변 주장은 해당 부품의 전후 측정으로 검증해야 합니다.

미디어는 재질, 코팅, 목표 표면 및 허용 치수를 검토해 선정하고 시편으로 결과를 확인하세요.

4. 크랭크샤프트 처리 시간은 어떻게 산정하나요?

처리 시간은 부품과 공정에 따라 달라집니다. 몇 분에서 몇 시간이 걸린다는 공급사 설명을 설비 계획의 보증값으로 사용하지 말고 시운전으로 산정하세요.

장비 유형은 한 요소일 뿐입니다. 원심 배럴과 진동 장비의 처리 시간, 품질 및 용량을 동일한 측정 기준으로 비교하세요.

원심 배럴 장비의 구매·운영 비용과 실제 처리량을 함께 확인하세요.

부품의 초기 상태와 제거해야 할 오염 또는 버에 따라 공정 시간이 변할 수 있습니다. 크랭크샤프트의 정밀 치수는 임의로 연마해 조정하지 마세요.

미디어 선택은 표면 결과와 공정 시간에 영향을 줄 수 있습니다. 버 제거가 필요하더라도 세라믹 미디어 적용성을 별도로 검증하세요.

도자기와 플라스틱 미디어의 속도·강성 차이는 형상과 운전 조건에 따라 결과가 달라집니다. 더 빠르다는 공급사 설명을 실제 부품 시험으로 확인하세요.

장비 속도와 취급 방식은 공정 결과에 영향을 줄 수 있습니다. 작업 지침과 측정 기준을 설정하세요.

조건이 적절하지 않으면 처리 효율과 품질이 모두 저하될 수 있습니다. 불량 원인을 점검하고 공정을 재검증하세요.

5. 원심 배럴 마감기는 어떤 방식으로 작동하나요?

원심 배럴 장비는 일반적으로 높은 에너지를 이용하는 마감 장비로 분류됩니다. 제조사별 구조와 작동 방식은 제품 사양서에서 확인하세요.

회전 운동으로 부품과 미디어를 움직여 표면을 처리합니다. 크랭크샤프트의 치수와 기능면에 미치는 영향은 별도 시험으로 확인해야 합니다.

공급사 설명에 따르면 장비에는 플라이휠에 장착된 네 개의 배럴이 있으며 함께 회전합니다. 이 구조는 해당 제품의 설명이므로 모델별 자료를 확인하세요.

공급사는 배럴과 플라이휠이 서로 반대 방향으로 회전하도록 설계했다고 안내합니다. 실제 회전 구조와 안전 사양은 장비 문서에서 확인하세요.

배럴이 고속 회전하는 구조라면 고정·인터록·적재 제한 등 안전 지침을 따라야 합니다. 빠른 표면 처리가 가능한지는 시편으로 검증하세요.

6. 크랭크샤프트 표면 마감 시 무엇을 확인해야 하나요?

6.1 엔진 성능 관련 치수와 표면 확인

표면 마감이 엔진 성능이나 동력 전달을 향상한다고 보장할 수 없습니다. 저널 직경, 베어링 간극, 런아웃과 표면 상태를 제조사 규격으로 검사하세요.

6.2 강도와 수명 주장 검증

표면 처리로 오염이나 부식 흔적을 제거할 수 있는 경우가 있지만, 이를 크랭크샤프트 강도 향상으로 연결할 근거는 없습니다. 재료와 열처리 상태를 고려한 승인 절차를 확인하세요.

부식 제거 또는 표면 복원이 필요하면 제조사 승인 수리 기준을 따르세요. 마감 후에도 기능 치수와 균열 여부를 검사해야 합니다.

내구성과 수명은 재료, 피로 이력, 윤활, 하중 및 정비 상태에 좌우됩니다. 표면 연마만으로 수명 연장을 약속할 수 없습니다.

6.3 외관과 안전한 취급

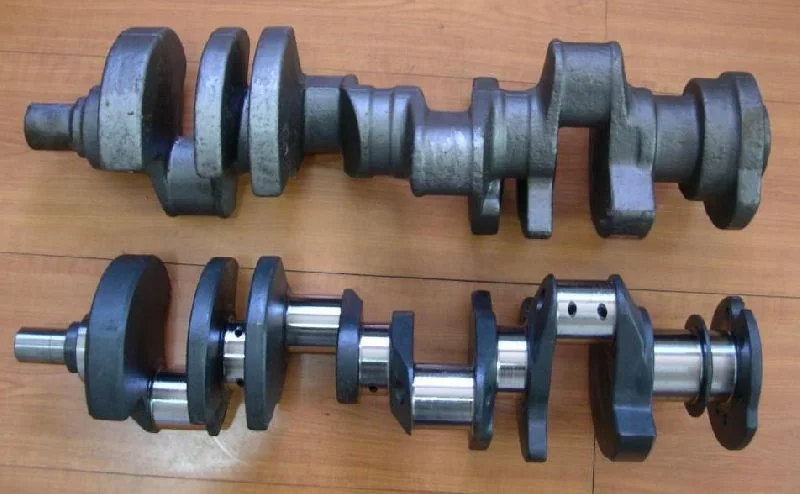

외관 개선은 기능 복원을 뜻하지 않습니다. 버나 스케일이 확인되면 위치와 원인을 평가하고 허용된 제거 절차를 따르세요.

버는 작업자에게 상해를 입힐 수 있지만, 치수 오류와 조기 마모 여부는 부품과 조립 조건에 따라 다릅니다. 기능면 손상을 피하면서 검사하세요.

요약:

설치 전후 정기 연마가 항상 필요하다고 볼 수 없습니다. 엔진 제조사 정비 주기와 검사 결과에 따라 조치하세요.

7. 대량 마감 장비를 평가할 때 무엇을 확인해야 하나요?

7.1 처리 시간 검증

대량 마감 장비가 수일 작업을 수시간이나 수분으로 줄인다는 주장은 공정 조건에 따라 달라집니다. 실제 부품으로 처리량과 품질을 측정하세요.

7.2 배치 처리와 부품 분리

한 사이클에 여러 부품을 처리할 수 있는지는 장비 용량, 적재 방식 및 부품 간 충돌 위험을 확인한 뒤 결정하세요.

7.3 균일한 표면 결과

복잡한 모서리까지 균일하게 처리된다는 주장은 위치별 측정으로 확인해야 합니다. 장비가 크랭크샤프트의 치수나 형상을 바꾸지 않는다고 일반적으로 보장할 수 없습니다.

7.4 설치와 운전

장비 설치와 운전은 제조사 매뉴얼, 교육 및 안전 요구사항에 따라 수행하세요. 제어 화면이나 조작 편의성은 실제 설비 사양을 확인하세요.

장비에는 제품별 운전 설명서가 제공되는지 구매 전에 확인하세요.

결론

크랭크샤프트의 표면 처리 필요성과 방법은 엔진 제조사 지침 및 검사 결과로 결정해야 합니다. 설치 전이나 정기적으로 연마해야 한다고 일괄 권고할 수 없습니다.

승인된 수리 절차와 도면 기준으로 부품을 검사하고, 가공 후 저널·필렛·런아웃·표면 요구를 다시 측정하세요. 표면 처리만으로 수명이나 성능이 향상된다고 단정할 수 없습니다.

Inovatec 장비를 고려한다면 부품별 시편 시험, 전후 측정, 안전 요건 및 공급 범위를 확인하세요.

장비 가격, 사양, 운송 및 보증 조건은 공급사에 최신 견적으로 문의하세요.

특정 부품의 미디어와 처리 조건은 도면 및 검사 기준을 바탕으로 공정 검토를 요청하세요.

문의 응답 시간은 공급사에 현재 서비스 수준을 확인하세요.
