알루미늄 휠 고정형 진동 연마기 | 균일한 표면 처리
- 페이지 소개
- 선택 사양
- 기능 및 적용 범위

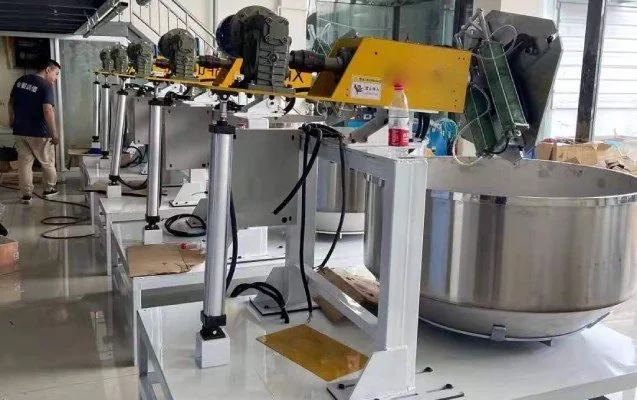

이 장비는 세라믹 연마 미디어를 사용해 알루미늄 휠의 표면을 처리하는 고정 치구형 진동 연마기입니다. 원문은 14~24인치 휠을 대상으로 제시합니다. 여기서 “세라믹”은 가공물 소재가 아니라 연마 미디어를 뜻합니다. 구조 손상·균열·변형 수리 장비로 소개하지 않습니다.
메인 프레임: 아연도금 사각 강관 (재질·도금 사양은 도면 확인)
작업 플랫폼: 40×60 mm 냉간 압연강으로 제작 (공급사 표기)
구조 부품: 10 mm 탄소강, 레이저 절단 및 가스 차폐 용접 (도면·검사 기록 확인)

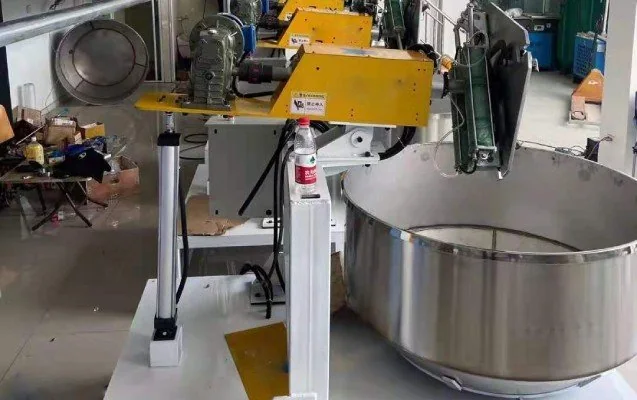

구동 시스템
주축: 1.5 kW 인버터 제어 모터, 380 V / 50 Hz / 3상 (현장 전원과 명판 대조)
공압 클램프 — 휠 고정 방식, 허용 직경·중량과 체결 압력을 확인하세요.
전·후 왕복 이동 — 작업 범위와 스트로크는 모델별 도면으로 확인하세요.
타이머 조절 — 반복 사이클 설정 기능은 제어기 사양으로 확인하세요.

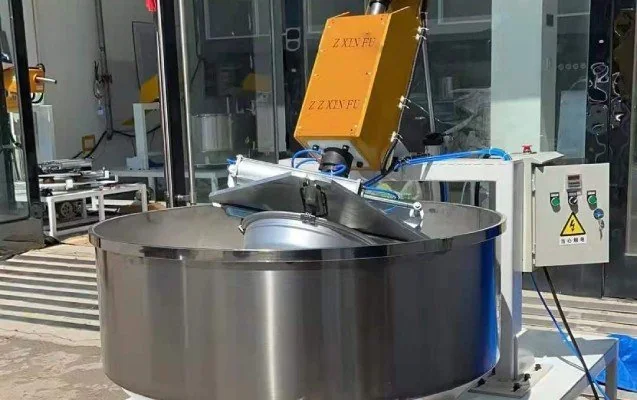

알루미늄 휠 진동 연마기 — 고정한 휠을 연마 미디어로 표면 처리합니다.
알루미늄 휠 표면 처리 장비 — 도장·코팅 전 세척과 표면 준비에 사용할 수 있는지 시편으로 확인하세요.
휠 표면 세척·재처리 — 외관 처리 범위로 한정하며, 휠의 구조 결함이나 주행 안전 문제를 수리하지 않습니다.
원문은 원버튼 시작, 연마 헤드 각도 조절, 휠 역회전과 주축·연마 보울의 반대 방향 회전을 설명합니다. 실제 회전 방향, 가드·인터록 및 접근 가능한 위험 구역은 회로도와 안전 매뉴얼로 확인하세요.
원문은 주축 회전 방향을 3분마다 자동 전환하고 간격을 조절할 수 있다고 설명합니다. 회전 주기와 표면 균일성 효과는 제어기 사양과 대표 시편 시험으로 확인하세요.
사이클 시간을 설정하고 완료 시 휠이 자동으로 올라온다는 기능은 실제 제어 순서와 안전 인터록을 매뉴얼에서 확인하세요.
노동력과 처리량 개선은 공급사 주장입니다. 작업 시간·인력·불량률을 현재 공정과 같은 기준으로 비교하세요.

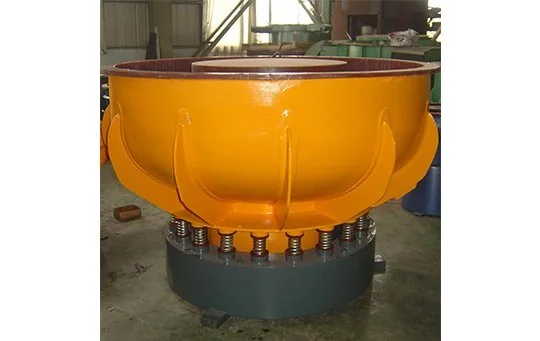

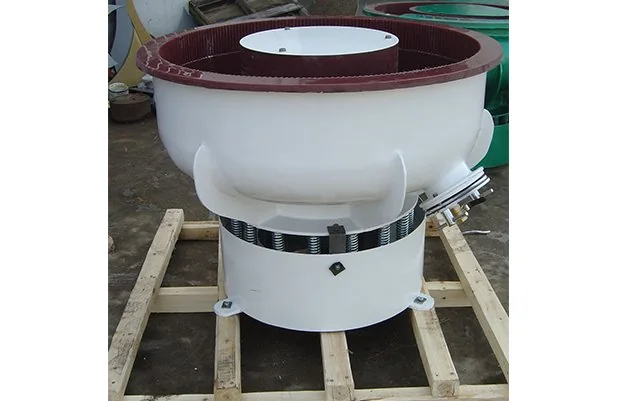

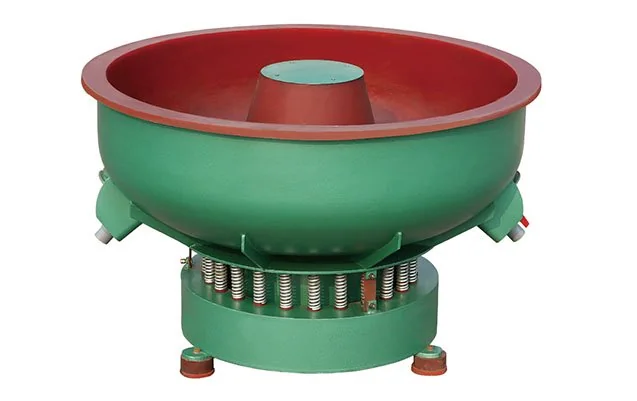

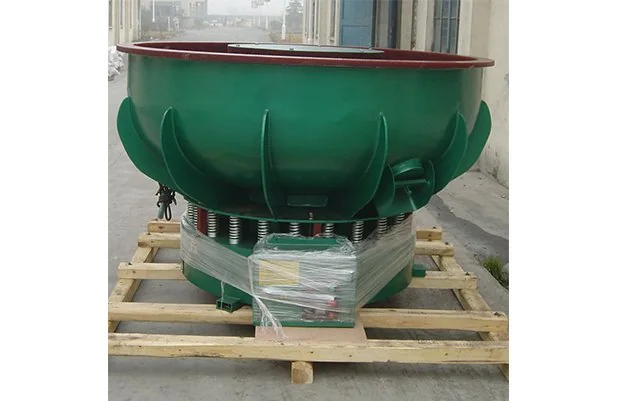

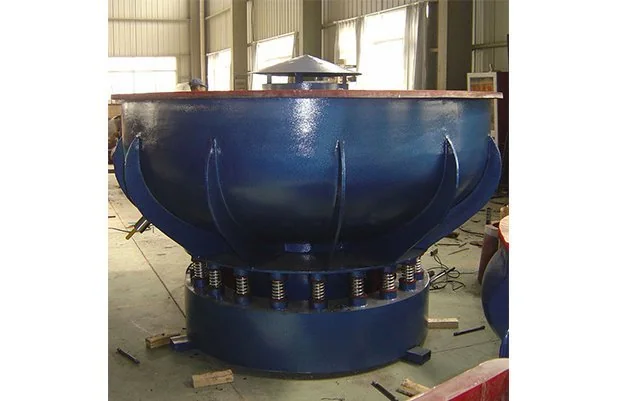

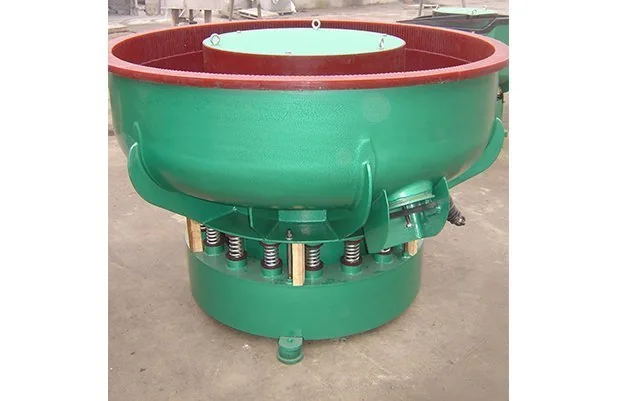

관련 제품
이 페이지의 Inovatec MV 계열 장비는 세라믹 연마 미디어로 알루미늄 휠과 금속 부품을 처리하는 진동 연마기입니다. 지르코니아·페라이트 등 세라믹 공작물을 가공한다는 뜻이 아닙니다. 기술 세라믹용 장비와 미디어는 별도로 검토해야 합니다.
이 장비가 처리하는 대상

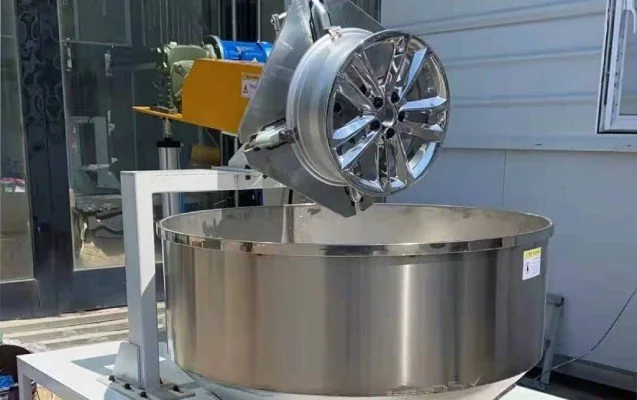

이 장비는 보울 안에서 휠을 고정 치구로 붙잡고 세라믹 또는 플라스틱 미디어를 진동시켜 표면을 처리하는 방식입니다. 휠이 자유롭게 굴러다니는 일반 바렐 공정과 다르며, 대형·중량 휠의 부품 간 충돌을 줄일 수 있는 설계로 소개됩니다. 접촉 손상·고정 안정성과 실제 커버리지는 휠별 시험으로 확인하세요.
이 장비는 휠의 외관 표면 처리 및 코팅 전 준비 단계에 해당합니다. 휨 교정은 휠 교정 장비, 다이아몬드 컷 마감은 CNC 휠 선반의 작업입니다. 균열·변형·구조 손상 수리나 안전성 복원을 의미하지 않으며, 휠 제조사 지침과 현지 규정을 우선 적용하세요.
기계 사양
| 휠 직경 범위 (공급사 표기) | 14~24인치 |
| 메인 프레임 | 아연도금 사각 강관 (공급사 표기) |
| 작업 플랫폼 | 40×60 mm 냉간 압연강 |
| 구조 부품 | 10 mm 탄소강 · 레이저 절단 · 가스 차폐 용접 |
| 주축 모터 | 1.5 kW · 인버터 제어 · 380 V / 50 Hz / 3상 |
| 클램프 방식 | 공압식 |
| 회전 방향 | 3분마다 자동 반전 (간격 조절 가능하다고 원문 표기; 모델 확인) |
| 타이머 | 프로그램 설정 · 사이클 종료 시 휠 자동 상승 (기능·인터록 확인) |
알루미늄 휠 연마용 세라믹 미디어 선택
“세라믹 연마기”라는 명칭은 세라믹 미디어를 사용한다는 뜻이며, 휠 자체가 세라믹이라는 의미는 아닙니다. 세라믹 텀블링 미디어는 결합재에 산화알루미늄 연마재를 포함할 수 있으며, 등급에 따라 절삭력이 다릅니다. 원문은 다음 3단계 공정을 제안합니다. 미디어 형상·크기·재질과 실제 사이클은 휠 소재, 코팅, 스포크 형상 및 목표 표면으로 시험해 선정하세요.
| 공정 단계 | 미디어 종류 | 공급사 예시 시간 | 목표 및 검증 항목 |
|---|---|---|---|
| 1단계: 절삭·평활화 | 중간 절삭력 세라믹 디버링 미디어 | 약 1시간 (공급사 예시) | 산화물·가공 흔적·거친 면 제거를 목표로 제시. Ra 약 0.4~0.6 μm는 공급사 주장으로 측정 조건 확인 필요 |
| 2단계: 미세 연마 | 플라스틱 미디어 (10 mm 콘, 2000# 공급사 표기) | 약 1시간 (공급사 예시) | 표면 평활화, Ra 약 0.2 μm 목표는 시험 사례로 확인하고 광택 전 단계로 평가하세요. |
| 3단계: 광택 | 지르코니아 볼 3~4 mm (공급사 표기) | 약 20분 (공급사 예시) | 거울광택과 Ra 0.1 μm 이하를 목표로 제시합니다. 투명 도장·분체도장 전 적용 여부 및 실제 거칠기는 측정해 확인하세요. |
원문은 컬러 분체도장 휠의 경우 1단계 후 공정을 끝낼 수 있고, 투명 래커 및 거울광택에는 3단계가 필요하다고 설명합니다. 후속 코팅 업체의 표면·접착 기준을 우선 확인하고 휠별 시편 시험으로 공정을 승인하세요.
적용 목적별 세라믹 미디어 등급
| 미디어 등급 | 절삭 속도 (공급사 분류) | 표면 결과 (일반 설명) | 공급사 예시 적용 |
|---|---|---|---|
| 고절삭 | 높음 | 상대적으로 거친 결과 | 두꺼운 산화물, 주조 스케일, 연삭 전 표면 (시편 검증) |
| 중절삭 | 중간 | 중간 정도의 평활도 | 휠 연마 1단계 및 가공 흔적 제거 (공급사 제안) |
| 저절삭 | 낮음 | 미세한 평활도 | 알루미늄 도금·아노다이징 전 표면 준비 (재질·후처리 승인 필요) |
| 무절삭/광택용 | 최소 | 반광택 | 스틸 볼·지르코니아 광택 전 단계 (공급사 예시) |
적용 분야
주 적용 대상은 알루미늄 휠이며, 고정 치구 진동 연마 방식은 표면 처리가 필요한 다른 대형·중량 부품에도 적용할 수 있다고 원문은 설명합니다. 다른 부품의 호환성은 시편으로 검증하세요.
| 산업 분야 | 적용 예시 |
|---|---|
| 자동차 | 알루미늄 휠 외관 재처리 및 신품 휠의 코팅 전 표면 준비 (구조 수리 제외) |
| 모터스포츠 | 경기·전시 차량용 휠 외관 처리 (고객 기준과 안전성 확인) |
| 기계·엔지니어링 | 아노다이징 전 제어된 표면 처리가 필요한 대형 알루미늄 가공품 (승인 공정 확인) |
| 기술 세라믹 공작물 | 지르코니아·페라이트·알루미나 부품은 이 휠용 치구 기계의 대상이 아닙니다. 일반 보울 진동 마감기와 적절한 세라믹/포슬린 미디어를 별도로 선정하세요. |
휠 스포크·홈에 미디어가 끼는 문제 예방
깊은 스포크 간격, 장식 컷아웃 및 복잡한 휠 형상에서는 미디어 끼임이 발생할 수 있습니다. 미디어가 틈에 들어가거나 빠져나오지 못하는지 휠별로 확인하고 아래 조치를 검증하세요.
- 틈새 형상과 미디어의 실제 최소 치수를 비교해 선택하세요. 간격보다 큰 미디어가 일반적인 대책으로 제시되지만, 방향에 따라 끼일 수 있으므로 크기만으로 안전을 보장하지 말고 대표 휠로 유입·회수 시험을 하세요.
- 스포크 틈·원형 구멍·장식 형상에 들어갈 수 있는 미디어 모양을 피하세요. 형상 선택은 입구 크기와 유로·배출 가능성을 실제 시험으로 확인하세요.
- 매 사이클 후 스포크·홈·캐비티를 검사하고 낀 미디어를 다음 공정 전에 제거하세요. 잔류 미디어는 코팅 결함이나 조립 간섭을 일으킬 수 있습니다.
