알로이 휠 분체 도장 시스템은 휠 리퍼비시 공정의 일부입니다. 스프레이 장치는 전처리된 휠에 분체를 도포하고, 부스는 비산 분체를 포집하며, 오븐은 코팅을 경화합니다. 세 장비를 함께 검토하면 휠 크기, 배치 수량, 설치 공간 및 전원에 맞는 구성을 계획할 수 있습니다.
INOVATEC Machinery의 휠 복원 장비 카탈로그에는 YH-606 정전식 분체 스프레이 장치, YH-121319P 분체 도장 부스, 전기식 경화 오븐 4개 모델이 소개되어 있습니다. 전용 휠 도장 구역을 만들거나 기존 휠 정비 공정에 분체 도장을 추가하려는 작업장에서 구성 옵션을 검토할 수 있습니다.
휠 분체 도장 시스템의 구성
스프레이 장치, 부스, 경화 오븐은 각각 역할이 다릅니다. “분체 도장기”에 생산에 필요한 모든 장비가 포함되어 있다고 가정하지 말고, 공급 범위와 설치 요건을 품목별로 확인하세요.
스프레이 장치는 건, 컨트롤러, 분체 호퍼, 카트 및 부속품으로 구성됩니다. 압축 공기가 분체를 건으로 이송하고, 정전기 방식은 접지된 휠에 분체가 부착되도록 대전합니다.
부스는 정해진 분사 작업 공간과 비산 분체 포집·여과 기능을 제공합니다. 작업자는 휠 전면뿐 아니라 스포크와 배럴까지 접근할 수 있어야 하며, 부스 밖으로 분체가 날리지 않도록 작업 공간과 배기 조건을 확인해야 합니다.
경화 오븐은 분체 제조사가 지정한 조건에 따라 도장된 휠을 가열합니다. 챔버 치수, 랙 배치와 적재 방식에 따라 배치가 충분한 간격으로 들어가는지가 달라집니다. 오븐 처리 용량이 부족하면 스프레이 출력만 높여도 전체 생산량은 늘지 않습니다.

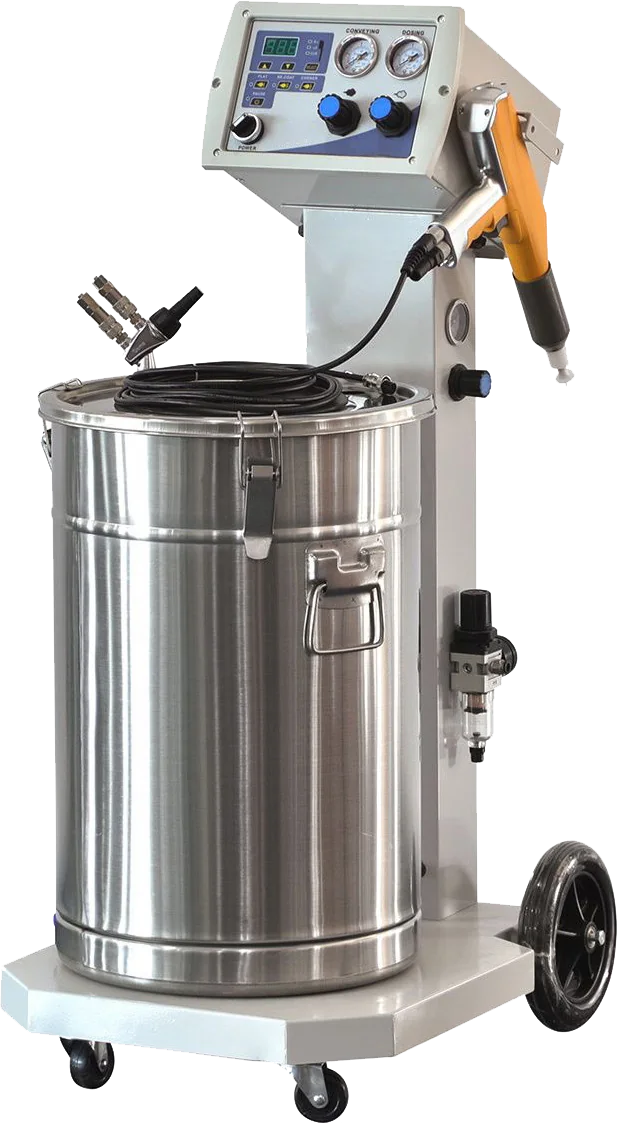

YH-606 정전식 분체 도장 장치
YH-606은 컨트롤러, 수동 스프레이 건, 카트, 스테인리스 호퍼와 부속품을 포함하는 정전식 분체 도포 장치로 소개되어 있습니다. 카탈로그에는 휠 표면에 따라 분사 패턴을 조정할 수 있는 복수 노즐도 기재되어 있습니다.
| 사양 | 카탈로그 기재값 |
|---|---|
| 정전기 출력 전압 | 조절 범위: 0~100 kV |
| 최대 분체 공급량 | 600 g/min |
| 컨트롤러 소비 전력 | ≤50 W |
| 전원 주파수 | 50/60 Hz |
| 입력 전압 | 100~240 V; 주문 시 전원 구성을 확인하세요. |
표의 값은 장비의 카탈로그 사양이며, 실제 도막 형성량이나 완성 휠 생산량을 보장하지 않습니다. 600 g/min은 최대 분체 공급량이지 휠에 부착되는 양이 아닙니다. 실제 설정은 분체 종류, 휠 형상, 작업 방법과 목표 도막 두께에 따라 달라집니다.
스포크 간격이 좁은 휠은 눈에 보이는 전면뿐 아니라 오목한 부분의 도장 상태도 확인하세요. 전압이나 분체 공급량을 높이는 것만으로 도막 품질 검사를 대신할 수 없습니다.

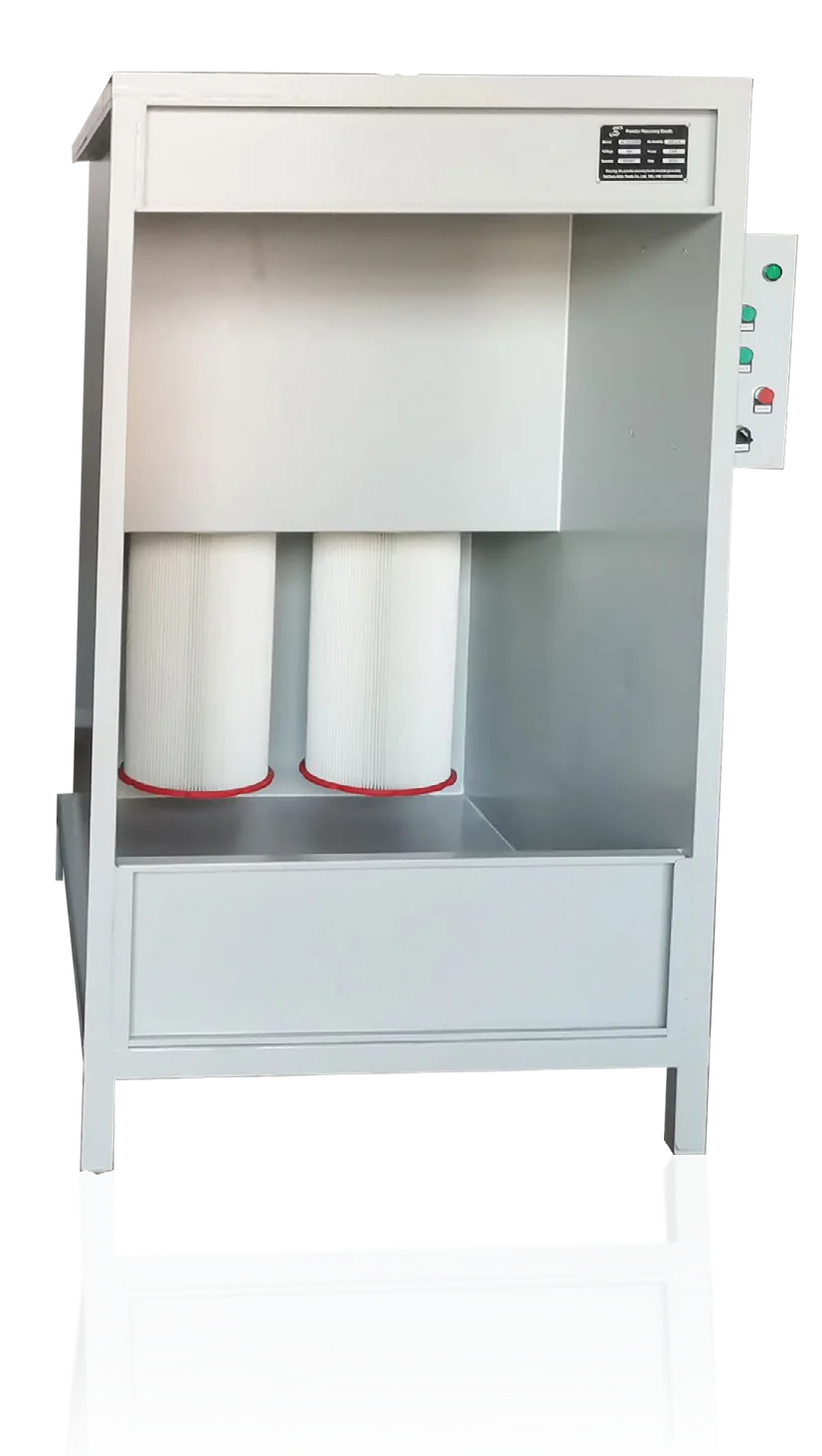

YH-121319P 휠 분체 도장 부스
카탈로그 기재 기준 YH-121319P의 작업 공간은 W1100 × D800 × H1700 mm, 외형 치수는 W1200 × D1300 × H1900 mm이며, 기재 전력은 1.5 kW입니다. 설치 전에 최신 도면과 전원 사양을 확인하세요.
이 부스에는 공압식 청소 기능과 교체형 장착 구조를 갖춘 폴리에스터 필터 2개가 사용됩니다. 비산 분체 포집과 회수 기능을 제공하지만, 회수 분체를 재사용할 수 있는지는 오염·색상 혼합 여부와 분체 제조사 지침에 따라 판단해야 합니다. 포집된 분체가 모두 재사용에 적합한 것은 아닙니다.
외형 설치 공간만 보지 말고 작업 공간 치수에 휠과 행거가 들어가는지, 작업자 접근 공간이 충분한지 확인하세요. 더 넓은 작업 공간이 필요하면 카탈로그의 대체 치수 옵션을 검토하고, 주문 전에 요구 치수와 전원을 명시하세요.
휠 크기와 배치 방식에 맞는 경화 오븐 선택
INOVATEC의 휠 분체 도장 오븐에는 소형 KX 모델과 대형 KL 모델이 있습니다. 먼저 가공할 최대 휠을 기준으로 챔버와 적재 공간을 확인한 뒤, 배치당 필요한 수량과 랙·행거 배치를 검토하세요.
| 오븐 모델 | 카탈로그 기재 전력 | 챔버 치수 또는 용량 정보 |
|---|---|---|
| KX-102 소형 휠 오븐 | 4 kW | 내부 치수: 660 × 650 × 800 mm; 카탈로그 기재 용량: 휠 2개 |

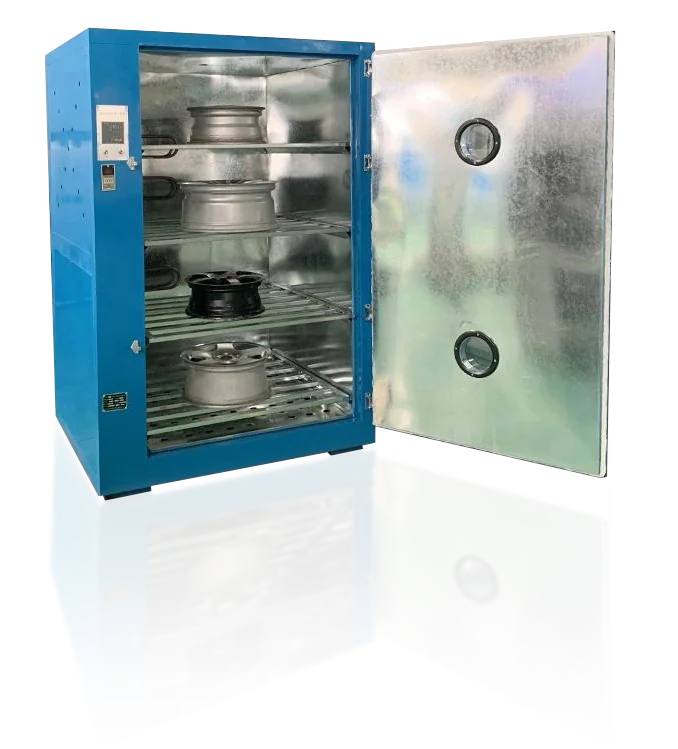

| KX-202 휠 경화 오븐 | 12 kW | 내부 치수: 1000 × 1000 × 1680 mm; 랙 4개, 카탈로그 기재 용량: 휠 4개 |
| KL-1688 휠 분체 도장 오븐 | 6 kW | 작업 챔버: W1000 × H1600 × D845 mm; 순환 팬 및 행거 레일 |

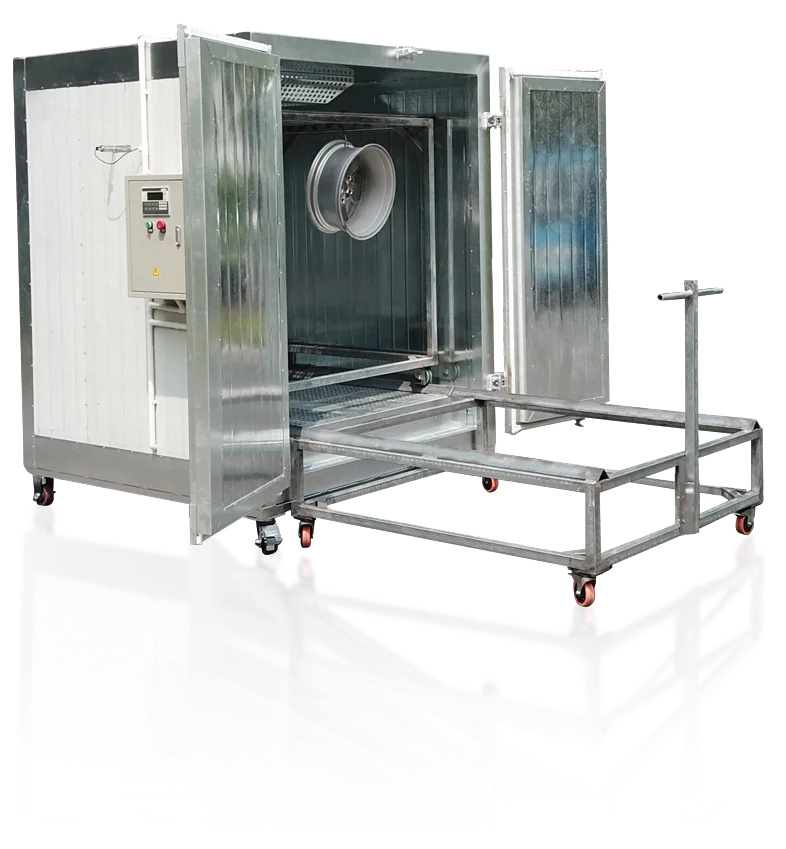

| KL-1864 배치형 휠 오븐 | 18 kW | 작업 챔버: W1600 × H1800 × D1400 mm; PLC 제어, 순환 팬 및 카트 적재 |
KX 챔버 치수는 카탈로그에 기재된 순서대로 옮겼습니다. 최종 도면에서 각 치수 방향을 확인하세요. 2개/4개 용량도 휠 직경과 폭, 고정구 크기 및 적재 간격을 기준으로 확인해야 합니다.
KX-102는 소량 배치용 소형 모델이며, KX-202는 카탈로그상 배치 용량이 더 큽니다. KL-1688은 높이가 있는 챔버와 행거 방식, KL-1864는 더 큰 챔버와 카트 적재 방식으로 소개됩니다. 실제 적합성은 휠과 고정구를 포함한 적재 시험으로 확인하세요.
카탈로그에는 KX 오븐의 온도 제어 상한을 300 °C, KL 오븐의 최대 온도를 250 °C로 기재합니다. 이는 장비 한계이지 휠의 권장 경화 온도가 아닙니다. 실제 공정 온도와 시간은 선택한 분체의 기술자료에 따르고, 휠 소재와 기존 코팅이 해당 열 이력에 적합한지 확인하세요.
휠 전처리부터 도막 검사까지
휠 검사 및 전처리
도장 전에 휠 상태를 검사하세요. 재도장은 구조적으로 부적합한 휠을 안전하게 바꾸지 않으며, 별도 기술 평가가 필요한 손상을 분체 도장으로 가려서는 안 됩니다.
전처리 방법은 기존 마감과 휠 상태에 따라 달라집니다. 기존 도막 제거, 세정, 표면 전처리와 건조가 포함될 수 있습니다. 블라스팅이 적합한 휠에는 별도의 샌드 블라스팅 공정을 적용할 수 있지만, 알루미늄 모재와 코팅 제조사의 요구에 맞는 연마재와 조건을 선택해야 합니다.
분사 전에 전처리 잔류물과 수분을 제거하고, 휠 사양상 도장하지 않아야 하는 부분은 마스킹하세요. 스프레이 장치로 표면 오염을 보완할 수 없습니다.
부스에서 분체 도포
작업자가 필요한 면에 접근할 수 있도록 전처리된 휠을 배치하세요. 휠과 고정구의 접지를 확인하고, 부스 배기·포집 장치가 가동 중일 때 분사 장비를 사용해야 합니다. 장비 설명서, 분체 SDS와 작업장 위험성 평가에 따라 환기, 보호구, 접지 및 안전 운전 절차를 적용하세요.
휠 형상에 맞게 분사 패턴과 분체 공급을 조정하세요. 전면만 보고 판단하지 말고 스포크, 오목한 부분, 모서리와 배럴의 도막을 확인하세요. 분체 회수·색상 교체 중에는 색상과 재료가 섞이지 않도록 분리 관리해야 합니다.
경화·냉각·검사
미경화 분체가 손상되지 않도록 휠을 오븐으로 옮기세요. 해당 분체의 기술자료에 기재된 경화 조건을 따릅니다. 조건이 피도물 온도를 기준으로 한다면, 경화 시간은 오븐 공기가 설정 온도에 도달한 시점이 아니라 휠 금속이 지정 온도에 도달한 뒤부터 적용됩니다.
따라서 카탈로그의 승온 시간은 전체 배치 사이클 시간이 아닙니다. 적재, 휠 가열, 지정 경화 시간, 하역과 냉각이 모두 실제 처리량에 영향을 줍니다. 냉각 후 도막 범위와 외관을 검사하고, 작업 규격에 정한 도막 두께와 합격 기준을 확인하세요.
발주 전 확인 사항
고정구가 차지하는 공간까지 고려해 최대 휠 직경과 폭을 전달하세요. 단품 처리인지 배치 처리인지 확인하고, 카탈로그의 적재 수량을 시간당 생산량으로 간주하지 말고 일일 수요와 전체 사이클을 산정하세요.
전원 사양도 확인해야 합니다. 카탈로그에는 KX-102용 220 V 단상 및 380 V 3상 옵션, KX-202용 380 V 3상 사양 등이 기재되어 있습니다. 실제 주문 모델의 전압, 상수, 주파수와 배선 요구사항을 최신 사양서로 확인하세요.
분체, 압축 공기, 적합한 고정구와 현장 유틸리티의 공급 주체를 정하세요. 전처리 공간, 분사 공간, 오븐 접근·냉각 공간과 필터 정비 공간도 확보해야 합니다. 장비 사양서에 필요한 조건을 명시해 스프레이 장치, 부스, 오븐과 작업장 설비가 하나의 공정으로 맞물리는지 확인하세요.
정기 청소와 색상 교체
호퍼, 이송 경로, 노즐과 회수부에 남은 분체는 다음 색상에 섞일 수 있습니다. 색상이나 재료를 바꾸기 전에 제조사의 청소 절차를 따르고, 정기 점검 때 필터와 접지 접점도 확인하세요.
부스의 공압식 필터 청소 기능이 필터 점검이나 교체를 대신하지는 않습니다. 시스템을 비교할 때 챔버 크기와 소비 전력뿐 아니라 정비 접근성 및 소모품 공급도 검토하세요.
자주 묻는 질문
YH-606에 경화 오븐이 포함되어 있나요?
카탈로그에서 YH-606은 컨트롤러, 수동 건, 카트, 호퍼와 부속품을 포함하는 스프레이 장치로 소개됩니다. 부스와 오븐은 별도 제품입니다. 주문 견적서에서 전체 공급 품목을 확인하세요.
모든 크기의 알로이 휠을 하나의 오븐에서 처리할 수 있나요?
아닙니다. 휠의 직경·폭과 랙 배치, 적재 여유 공간이 챔버 안에 맞아야 합니다. 카탈로그의 휠 수량만으로 모든 규격과의 호환성이 확인되는 것은 아닙니다.
모든 휠 분체에 동일한 경화 온도를 사용하나요?
아닙니다. 선택한 분체의 기술자료를 따르고 휠 및 다른 코팅층과의 적합성을 확인하세요. 오븐 최대 온도는 보편적인 경화 설정값이 아닙니다.
알로이 휠 분체 도장 시스템 상담
적합한 장비 구성을 상담하려면 최대 휠 치수, 배치당 수량, 예상 일일 처리량, 분체 색상, 현장 전원과 작업장 배치를 INOVATEC Machinery에 알려 주세요. 이 정보를 바탕으로 스프레이 장치, 부스 치수, 오븐 용량과 공급 범위를 함께 검토할 수 있습니다.
