트로프형 진동 연마기: 대형·복잡 형상 부품의 표면 처리

트로프형 진동 연마기의 구조와 적용

원문은 표준형과 주문 제작형 장비를 안내합니다. 현재 모델과 맞춤 제작 가능 범위, 금형·설계 비용 및 납기는 문의해 확인하세요.

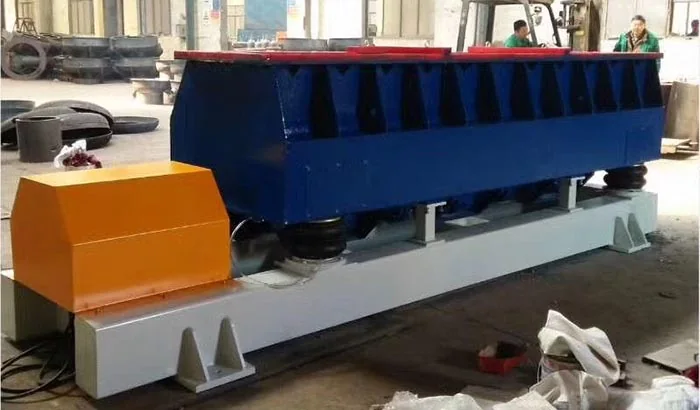

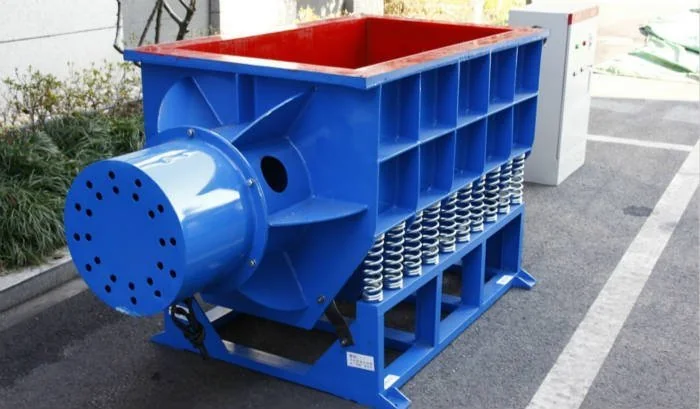

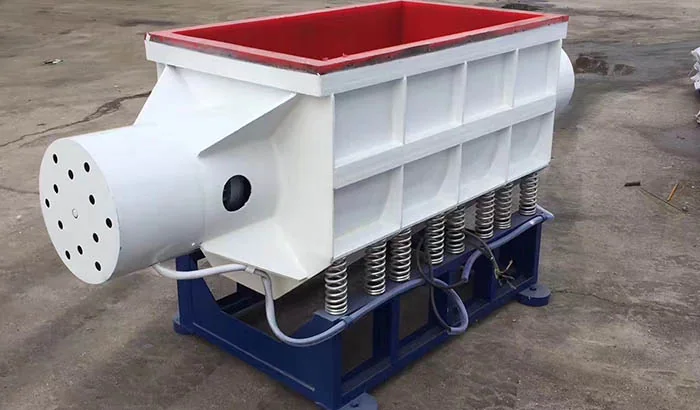

트로프형 진동 연마기는 상부가 열린 직사각형 연마조를 사용해 보울형 장비에 적재하기 어려운 길거나 큰 부품을 처리하도록 설계됩니다. 적용 가능 크기와 적재 조건은 모델 사양으로 확인하세요.

대형 트로프형 장비는 여러 진동 구동부를 사용하는 구조로 소개됩니다. 취약한 부품에 적합한 운전 조건과 진동 특성은 해당 모델과 샘플 시험으로 확인하세요.

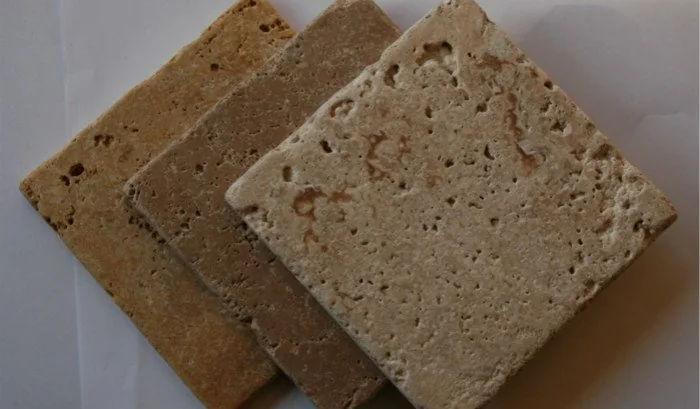

이 장비는 개방형 연마조에서 배치 가공을 하므로 작업 중 상태를 확인할 수 있습니다. 처리 시간과 결과를 회전 바렐 방식과 직접 비교하려면 동일 부품과 목표 표면으로 시험하세요. 원문에는 석재 타일, 엔진 하우징, 자동차 크랭크축 가공 사례가 기재되어 있습니다.

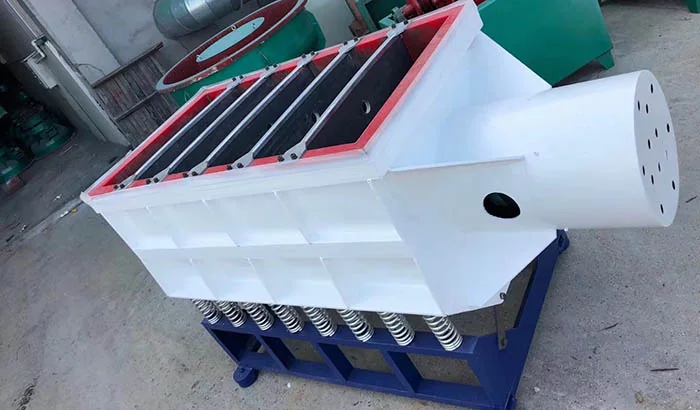

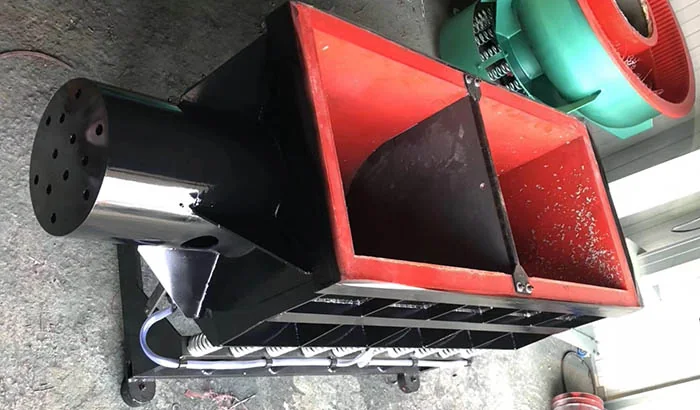

챔버 분리판은 큰 연마조를 여러 구획으로 나누는 옵션입니다. 구획 수와 치수는 모델별로 확인하세요.

복잡하거나 손상에 민감한 부품의 세정·표면 처리에 검토할 수 있습니다. 실제 적합성은 부품 샘플로 확인하세요.

분리판은 부품 간 접촉을 줄이는 데 도움이 될 수 있지만, 손상을 완전히 방지한다고 보장할 수 없습니다.

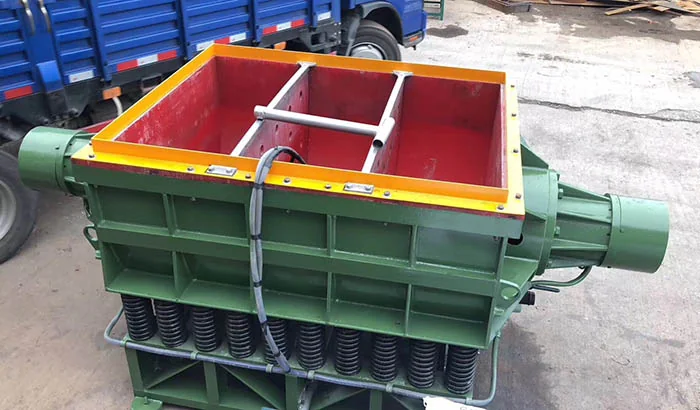

원문은 직벽형과 곡벽형의 두 연마조 구조를 소개합니다. 모델별 구조는 제품 사양으로 확인하세요.

한 유형은 직벽형이고 다른 유형은 곡벽형입니다.

원문은 스테인리스 스틸 연마재를 이용한 대형 금속 부품의 볼 버니싱에 견고한 모터를 안내합니다. 처리 품질은 부품·연마재·장비 조건으로 검증하세요.

추가 선택 사양의 종류와 적용 모델은 현재 카탈로그에서 확인하세요.

맞춤 사양의 제작 가능 범위와 비용·납기는 부품 및 생산 조건을 바탕으로 확인하세요.

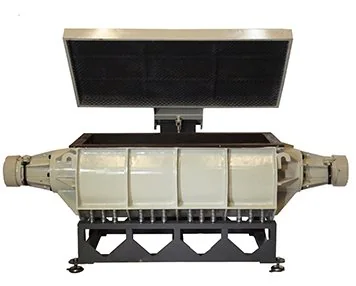

방음 커버는 소음을 줄이기 위한 선택 사양입니다. 실제 소음 수준과 작업장 안전 기준은 설치 환경에서 측정하세요.

도징 펌프는 물과 컴파운드의 투입을 조절하는 옵션입니다. 유량과 제어 정확도는 해당 모델 사양으로 확인하세요.

PLC 터치스크린은 장비 제어 기능을 제공합니다. 지원 기능은 모델별 제어 사양을 확인하세요.

챔버 분리기 옵션을 사용하면 챔버를 분할할 수 있어 부품 간 접촉을 방지하는 데 도움이 됩니다.

원문은 경제성과 효율성을 주장하지만 비교 기준이 없습니다. 총비용과 처리량은 기존 공정 및 샘플 시험 결과로 비교하세요.

수작업 감소에 따른 인력·비용 변화는 생산량과 기존 공정, 투입·회수 작업을 포함해 평가하세요.

상부 개방형 연마조는 운전 중 내부 상태를 확인할 수 있는 구조입니다. 검사 시 장비 안전 절차를 따라야 합니다.

원문은 용량 범위를 15~2,800 L로 안내합니다. 현재 공급 모델과 유효 작업 용량은 최신 사양서에서 확인하세요.

따라서 작은 보석 부품을 더 큰 화강암 타일로 세정하고 연마할 수 있습니다.

챔버 분리기의 도움으로 배치 가공 기능을 지원합니다.

가격은 용량, 옵션, 전원 사양, 운송 및 주문 조건에 따라 달라지므로 견적에서 확인하세요.

따라서 예산 요구 사항을 충족하는 것을 찾을 수 있습니다.

원문은 지난 20년간의 시장 경험을 언급합니다. 회사의 현재 업력과 자료로 확인한 뒤 사용하세요.

이러한 인기의 이유는 다음과 같습니다.

• 원문은 NSK 베어링을 사용한 모터와 장비 수명을 연결하지만 수명은 운전·정비 조건에 따라 달라집니다. 현재 베어링 사양과 보증 범위를 확인하세요.
• Bosch Rexroth 인버터는 진동 운전 조건을 조절하는 옵션으로 소개됩니다. 주파수 제어와 진동 진폭의 관계 및 조절 범위는 모델별 사양으로 확인하세요.
• 방음 커버는 작동 소음을 낮추기 위한 옵션입니다. 저감량은 시험 조건과 설치 환경을 포함해 확인하세요.
• 원문은 Nippon Paint 방청 도장을 설명합니다. 현재 도료 사양과 적용 범위, 방청 성능은 제조 자료로 확인하세요.

진동조 FAQ 가이드

1. 트로프형 진동 연마기란 무엇입니까?

트로프형 진동 연마기는 공정 조건에 따라 부품 세정, 탈지, 스케일 제거, 디버링 및 연마에 사용할 수 있습니다.

특별한 주의가 필요한 크고 복잡한 부품을 마무리하는 데 사용할 수 있습니다.

분리판을 사용하면 여러 구획에서 배치 가공을 할 수 있습니다. 구획별 처리 가능 여부는 부품과 모델 사양으로 확인하세요.

분리판과 적절한 적재 조건은 부품 간 충돌 위험을 줄일 수 있지만 손상 방지를 보장하지 않습니다.

금속·합금·플라스틱·세라믹 부품에 적용할 수 있는지는 소재와 표면 요구에 따라 시험하세요.

따라서 귀하의 비즈니스가 깨지기 쉬운 대형 부품을 다루는 경우 이 기계에 대한 투자를 고려할 수 있습니다.

2. 트로프형 진동 연마기의 작동을 설명할 수 있습니까?

진동조 피니셔 기계의 기능은 표준 진동 연마기의 기능과 유사합니다.

부품·연마재·물·컴파운드의 투입 순서와 양은 장비 설명서와 공정 사양을 따르세요.

기계의 전원을 켜면 연마재가 표면 처리을 위해 부품에 작용하기 시작합니다.

처리 시간은 목표 표면뿐 아니라 소재·부품 형상·연마재·장비 조건에 따라 달라집니다.

따라서 마무리 시간은 부품마다 다릅니다.

표면 결과의 균일성은 부품 형상과 적재, 장비 및 공정 조건으로 확인해야 합니다.

3. 표면 처리 공정을 완료하려면 진동조에 어떤 구성 요소가 필요합니까?

진동조를 이용한 표면 처리 공정을 성공적으로 완료하기 위해서는 여러 가지 부품이 필요합니다.

구성 요소 목록은 다음과 같습니다.

3.1 기계

트로프형 진동 연마기는 연마조, 모터, 전기 제어판 및 하드웨어 기계 부품과 같은 다양한 구성 요소로 구성됩니다.

작업용 연마조

작업조는 부품과 연마재가 투입되어 표면 처리가 이루어지는 연마조입니다.

부품, 연마재, 물 및 컴파운드이 챔버에서 혼합되어 표면 처리을 수행합니다.

연마조 내부에서 발생하는 다양한 공정에는 연삭, 디버링, 스케일 제거, 탈지, 연마, 모서리 라운딩 및 세정가 포함됩니다.

원문은 작업조에 내마모성 폴리우레탄 라이닝을 사용한다고 안내합니다. 재질과 두께는 모델 사양으로 확인하세요.

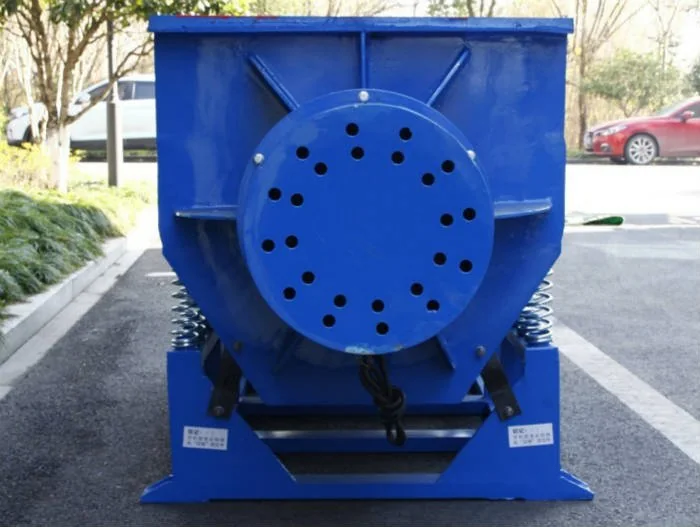

모터

연마조의 진동을 담당하는 모터입니다.

연마조에 연결되어 진동하게 됩니다.

컴파운드 및 물 시스템

기계로의 물과 컴파운드의 흐름은 컨트롤러 시스템의 도움으로 조절됩니다.

올바른 작동을 위해 연마조를 세정하고 냉각하는 데 도움이 됩니다.

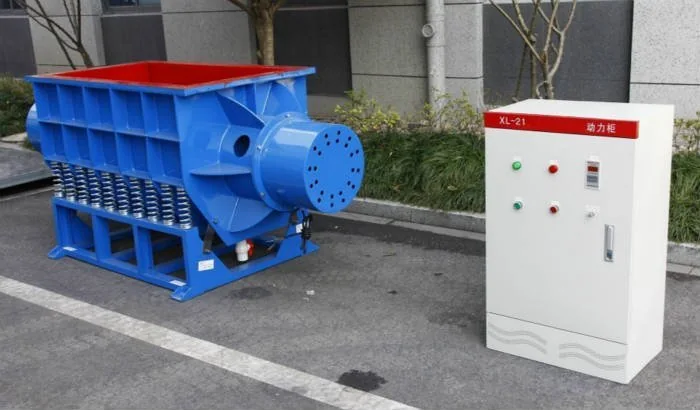

전기 제어반

트로프형 진동 연마기에는 전기 제어 시스템과 패널이 함께 제공됩니다.

Inovatec은 사용자 인터페이스를 위한 푸시 버튼과 PLC 디스플레이를 제공했습니다.

이를 사용하여 모든 기계 활동을 제어할 수 있습니다.

3.2 연마재

연마재는 표면 처리 공정의 주요 구성 요소입니다.

이는 일부 연마제 함량과 함께 다양한 유형의 재료로 구성됩니다.

연마 입자 함량과 절삭 등급은 제품별로 다를 수 있으므로 사양서를 확인하세요.

그들은 부품을 세정하고 연마하기 위해 진동조 내부의 부품을 문지릅니다.

3.3 물

습식 트로프형 진동 연마 공정에서 물은 여러 역할을 합니다.

물은 부품과 연마재 사이의 마찰·열과 잔류물을 관리하는 데 사용될 수 있습니다. 투입량은 모델과 공정에 맞춰 조정하세요.

또한 부품에서 긁힌 재료를 제거하는 데 도움이 됩니다.

3.4 컴파운드

이 컴파운드은 표면 처리 공정을 향상시키는 데 도움이 됩니다.

일부 컴파운드는 습식 공정에서 금속의 부식 억제를 돕도록 제조됩니다. 성분과 적용 소재를 확인하세요.

다른 컴파운드는 세정이나 표면 광택에 사용될 수 있습니다. 제품별 용도와 후처리 적합성을 확인하세요.

이는 습식 및 건식 텀블링에 사용됩니다.

4. 진동조에 사용되는 다른 이름은 무엇입니까?

트로프형 진동 연마기는 구조와 용도에 따라 여러 이름으로 불립니다.

영어권에서는 linear vibratory finishing machine, vibratory tub finishing machine, trough vibratory finishing machine 등으로도 부릅니다.

5. 진동조로 수행할 수 있는 일반적인 공정은 무엇입니까?

트로프형 진동 연마기에서 검토할 수 있는 공정은 다음과 같습니다. 실제 적용은 샘플로 확인하세요.

5.1 디버링

디버링은 금속 부품의 버와 날카로운 돌출부를 제거하는 공정입니다.

버 제거 정도와 제품 사용 적합성은 부품 도면과 품질 기준으로 판단해야 합니다.

그렇지 않으면 이러한 버가 부품을 사용하는 사람에게 해를 끼칠 수 있습니다.

디버링은 공정 조건에 따라 날카로운 모서리를 다듬거나 라운딩하는 데 사용할 수 있습니다.

5.2 표면 평활화 및 연마

연마는 목표 표면 상태나 광택을 얻기 위해 적용하는 공정입니다.

때로는 더 짧은 시간에 더 나은 광택을 얻기 위해 부품과 연마재 혼합물에 컴파운드를 추가하기도 합니다.

고광택 달성 여부는 부품 소재와 연마재, 컴파운드 및 운전 조건을 포함한 시험으로 확인하세요.

버니싱이라고도 합니다.

5.3 탈지 및 세정

탈지는 부품 표면에 붙어 있는 오일과 그리스를 제거하는 과정입니다.

세정은 부품 표면의 먼지와 오염물을 제거하는 데 사용됩니다.

이러한 먼지는 수동 방법으로는 제거하기 어렵습니다.

그래서 대량 연마기의 사용이 필수적입니다.

이러한 먼지, 기름, 기름은 제조 과정에서 발생하는 부품의 잔여물입니다.

5.4 플래시 제거

플래시 제거는 성형·가공 뒤 부품에 남은 얇은 돌출부를 제거하는 공정입니다.

플래시는 부품 표면에 원치 않는 재료 침전물입니다.

5.5 석회질 제거

스케일은 가공·열처리 등으로 금속 표면에 생기는 산화물층을 가리킬 수 있습니다.

목표 표면을 얻기 위해 스케일 제거가 필요한지는 부품 사양과 후속 공정 기준으로 판단하세요.

스케일 제거 결과의 일관성은 부품 로트와 연마재·운전 조건을 관리해 확인하세요.

6. 진동조는 다른 대량 연마기와 어떻게 다릅니까?

트로프형 진동 연마기는 보울형 및 다른 대량 연마 장비와 구조와 적재 방식이 다릅니다.

주요 구조와 운전 특성은 다음과 같습니다.

상부가 열린 직사각형 연마조에 부품과 연마재를 투입하는 구조입니다.

진동에 따른 부품과 연마재의 상대 운동으로 표면을 처리합니다.

처리 속도와 세정 편의성은 장비와 부품, 비교 공정 조건에 따라 다르므로 동일한 조건에서 시험하세요.

개방형 구조에서는 운전 중 공정 상태를 확인할 수 있습니다. 점검할 때는 안전 지침을 따르세요.

이러한 모든 이유로 인해 트로프형 진동 연마기는 많은 기업에서 인기 있는 선택이 되었습니다.

7. 트로프형 진동 연마기의 다양한 적용 분야는 무엇입니까?

진동조는 많은 산업 분야에서 사용됩니다.

공정 시간과 총비용은 기존 방식과 샘플 시험 결과를 기준으로 비교해야 합니다.

손을 사용하여 부품을 수동으로 연마하지 않아도 이러한 절감 효과를 얻을 수 있습니다.

트로프형 진동 연마기 기계를 사용하는 다양한 산업 목록은 다음과 같습니다.

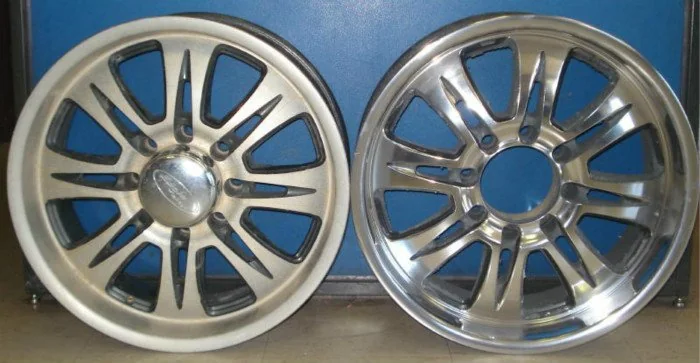

7.1 자동차

복잡한 형상의 자동차 부품은 적용 가능성과 처리 시간을 부품별 시험으로 확인하세요.

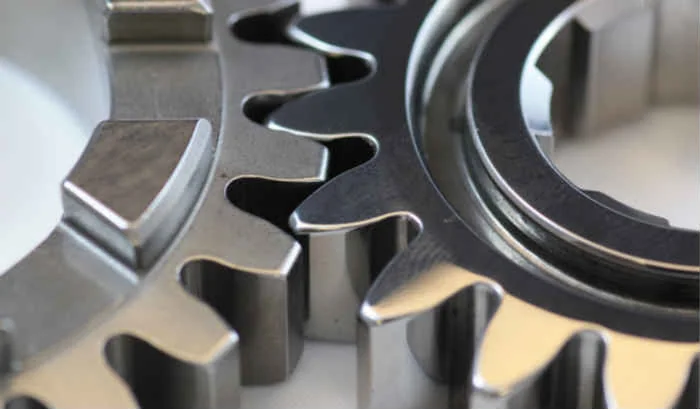

기어 휠, 패스너, 엔진 헤드, 톱니 측면 및 기타 여러 부품과 같은 부품을 세정하고 광택을 낼 수 있습니다.

7.2 항공우주

항공우주 부품의 표면 처리에 적용할 수 있는지는 부품 재질과 공정 요구에 따라 검증하세요. 비용 절감 효과는 기존 공정과 비교 시험으로 확인해야 합니다.

터빈 블레이드, 엔진 부품 등과 같은 더 큰 부품을 이 기계를 사용하여 마무리할 수 있습니다.

7.3 의료기기 및 장비

의료 부품과 장치에 적용할 때는 재질·세정·오염 관리·후속 공정 기준을 먼저 확인하고 공정 검증을 거쳐야 합니다.

의료 부품은 복잡하고 불규칙한 모양을 갖습니다.

따라서 별도로 마무리해야 합니다.

진동조용 챔버 분리기 옵션을 사용하면 신속하게 수행할 수 있습니다.

7.4 해양 장비 부품

해양 장비 부품은 소재와 부품 형상, 표면 요구에 따라 적용 여부를 검토하세요.

7.5 쥬얼리 부품 및 액세서리

금, 은, 백금 및 기타 귀금속으로 만들어진 다양한 보석 부품을 이 기계를 사용하여 연마할 수 있습니다.

7.6 건축 하드웨어

건축용 하드웨어 부품은 소재와 요구 표면에 맞춰 연마 가능 여부를 샘플로 확인하세요.

7.7 팬시상품

팬시상품의 연마이 가능합니다.

7.8 도자기

도자기류의 표면 연마 가능 여부는 소재와 유약 상태를 확인한 뒤 샘플로 시험하세요.

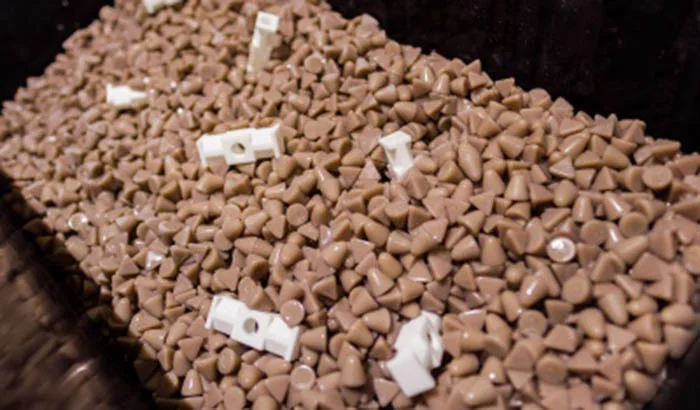

7.9 플라스틱 부분

플라스틱 부품은 수지 종류와 형상, 표면 요구에 맞춰 디버링·세정·연마 가능성을 확인하세요.

8. 트로프형 진동 연마기 내부에는 어떤 유형의 연마재를 사용할 수 있습니까?

사용 가능한 연마재는 장비 모델과 부품, 공정에 따라 다르므로 제조사에 호환성을 확인하세요.

다양한 종류의 연마재 목록이 아래에 나와 있습니다.

8.1 플라스틱 연마재

알루미늄·황동 등 연한 금속에는 플라스틱 연마재를 검토할 수 있습니다. 소재와 목표 표면에 맞춰 샘플 시험을 진행하세요.

부품에 가해지는 충격과 압력은 장비·연마재·적재 조건에 따라 달라집니다.

부품 손상 여부를 보장할 수 없으므로 양산 전 실제 부품으로 시험하세요.

코팅·도장·아노다이징 전처리에는 후속 공정의 표면 기준을 확인하고 샘플 시험을 거쳐야 합니다.

과도한 재료 제거 없이 부품의 부드러운 디버링을 수행할 수 있습니다.

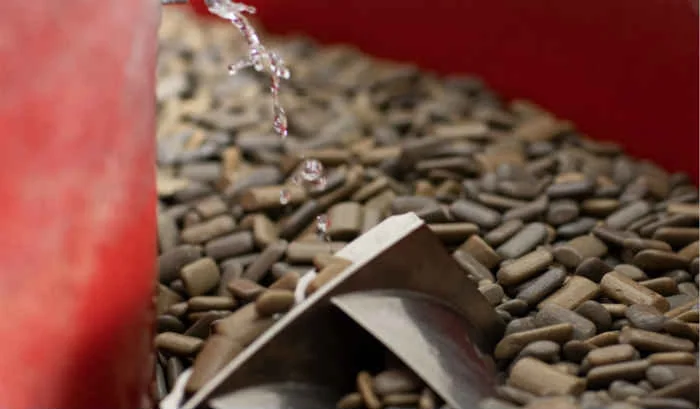

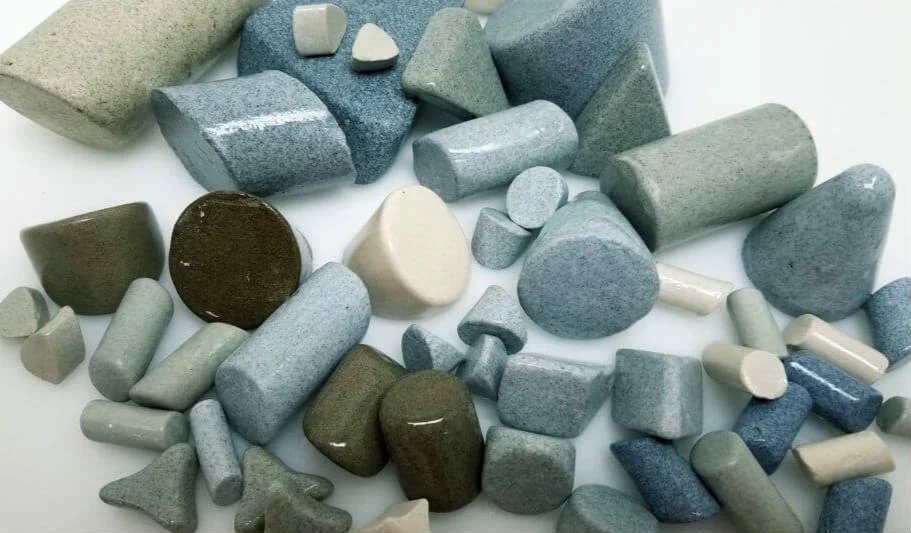

8.2 세라믹 연마재

세라믹 연마재는 경질 부품의 디버링·세정·연마에 검토할 수 있습니다. 취약 부품은 손상 위험을 시험하세요.

세라믹 연마재의 공급 형상·등급·크기는 현재 카탈로그로 확인하세요.

강한 재료 제거가 필요하면 세라믹 연마재를 후보로 검토할 수 있습니다. 절삭량은 샘플 시험으로 확인하세요.

8.3 유기질 연마재

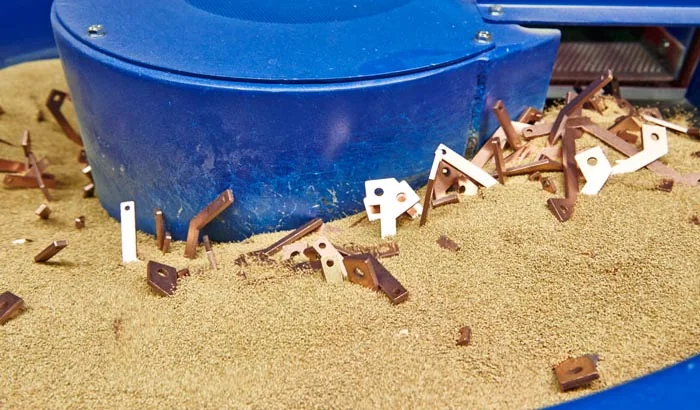

원문은 호두 껍질 입자와 옥수수 속대 과립 등 유기질 연마재를 언급합니다. 현재 공급 여부와 적용 용도를 확인하세요.

유기질 연마재의 수명은 소재와 운전 조건에 따라 달라집니다. 제품별 마모 자료를 확인하세요.

세정·건조에 적용 가능한지는 제품 사양과 부품 조건으로 확인하세요.

환경성 및 생분해성 주장은 제품의 성분 자료와 시험 근거를 확인한 뒤 사용하세요.

9. Inovatec 진동조가 지원하는 다양한 부품 크기는 무엇입니까?

진동조는 불규칙한 모양의 대형 부품을 세정하고 연마하도록 설계되었습니다.

하지만 작고 단순한 부품을 마무리하는 데 사용할 수 없다는 의미는 아닙니다.

원문은 길이 4,000 mm 이상의 부품을 처리할 수 있다고 안내합니다. 지원 가능한 최대 치수는 모델별 유효 작업 공간과 하중 사양으로 확인하세요.

챔버 분할기를 사용하여 구획의 크기를 다양하게 조정할 수 있습니다.

따라서 부품 크기에 맞게 구획 크기를 조정할 수 있습니다.

경미한 디버링부터 강한 디버링까지 적용 가능 여부는 연마재 등급과 공정 조건을 조정해 시험하세요.

사용되는 연마재 유형은 트로프형 진동 연마기의 처리 종류를 담당합니다.

10. 트로프형 진동 연마기의 표준 입력 전원 공급 장치 사양은 무엇입니까?

원문은 380 V·460 V·480 V 전원을 안내합니다. 지원 전압·주파수·상수는 모델별 명판과 최신 전기 사양서로 확인하세요.

원문은 3상 전원을 요구한다고 안내합니다. 전원 조건은 모델별 사양과 현장 전기 설비를 확인하고 자격을 갖춘 전기 담당자가 설치해야 합니다.

주문 전에 장비의 전압·주파수·상수와 현장 전원을 대조해 호환성을 확인하세요.

필요한 전원 사양과 설치 현장 정보를 전달해 공급 가능 여부를 견적 단계에서 확인하세요.

11. 트로프형 진동 연마기의 수명을 늘리는 것이 어떻게 가능합니까?

다양한 방법으로 진동조의 수명을 늘릴 수 있습니다.

운전·정비는 해당 모델의 사용 설명서와 안전 절차를 따르세요.

마무리 과정이 안전하고 효율적이라는 것을 보장합니다.

트로프형 진동 연마기를 최대한 활용하기 위해 따라야 할 사항 목록은 다음과 같습니다.

11.1 물, 연마재 및 부품 혼합물의 정기적인 모니터링

기계 내부의 물, 연마재 및 부품 혼합물을 지속적으로 모니터링해야 합니다.

이 수준은 권장 값보다 낮아져서는 안 됩니다.

연마재 비용을 줄이기 위해 권장 적재량보다 낮게 운전하지 마세요. 적재 기준은 장비 설명서와 공정 사양을 따르세요.

마무리 시간이 늦어지면 부품이 손상될 수 있습니다.

적재량이 맞지 않으면 처리 결과와 부품 분리 상태에 영향을 줄 수 있습니다.

11.2 사용 전 기계 상태 확인

사용하기 전에 기계의 상태가 양호한지 확인해야 합니다.

효율적인 공정을 보장합니다.

또한 기계를 사용하는 동안 사고를 예방하는 데 도움이 됩니다.

원문은 누출·비산 위험을 언급합니다. 가동 전 커버와 배출부, 작업장 안전 상태를 점검하세요.

11.3 정기적인 기계 유지 관리

기계를 정기적으로 유지 관리하면 기계가 더 오랫동안 효율적으로 작동할 수 있습니다.

따라서 기계의 마모나 파손 여부를 정기적으로 육안 검사해야 합니다.

마모나 손상이 발견되면 장비를 정지하고 제조사 설명서에 따라 점검·수리한 뒤 운전하세요.

따라서 이 모든 팁을 활용하여 기계를 더 오랫동안 사용하십시오.

12. 다른 진동 연마기와 비교할 때 트로프형 진동 연마기의 차이점은 무엇입니까?

진동조는 다른 진동 연마기와 다릅니다.

다른 진동 피니셔에는 일반적으로 부품과 연마재를 담을 수 있는 둥근 모양의 보울이 함께 제공됩니다.

긴 부품이나 보울형 장비에 적재하기 어려운 부품은 직사각형 트로프형 장비를 검토할 수 있습니다. 적합한 장비는 유효 치수와 샘플 시험으로 선정하세요.

이는 진동조를 나머지 진동 기계와 구별되게 만듭니다.

크고 복잡하며 민감하고 불규칙한 부품을 처리할 수 있습니다.

13. 트로프형 진동 연마기와 수동 핸드 피니셔 공정의 표면 처리 결과 차이는 무엇입니까?

이 두 공정의 차이는 엄청납니다.

표면 결과의 편차는 소재·로트·적재·연마재·운전 조건에 따라 달라집니다. 양산 전 반복 시험으로 공정 능력을 확인하세요.

진동 연마가 부품 강도나 내구성을 높인다고 일반화할 수 없습니다. 해당 성능 주장은 시험 자료가 확인되기 전까지 사용하지 마세요.

수작업과 장비 가공의 손상률은 작업 방식·부품 형상·작업자와 조건에 따라 다릅니다. 비교 시험 없이 우열을 단정하지 마세요.

수동 연마 공정의 경우 부품 표면 처리 결과은 전적으로 노동력에 달려 있습니다.

장비 가공도 작업자의 설정·적재·검사와 정비에 영향을 받습니다. 작업 표준과 공정 관리를 마련하세요.

14. 트로프형 진동 연마기의 사용 가능한 용량은 무엇입니까?

Inovatec은 다양한 용량의 진동조를 제조합니다.

사용 가능한 최소 용량은 15 L입니다.

취미생활자나 소규모 작업장에 유용합니다.

사용 가능한 최대 용량은 2,800 L입니다.

이 두 가지 용량 사이에 몇 가지 모델이 더 있습니다.

따라서 귀하는 귀하의 연마 요구 사항을 충족하는 하나의 기계 크기를 확실히 얻을 수 있습니다.

15. 트로프형 진동 연마기 기계의 분류는 어떻게 이루어지나요?

진동조는 리터 단위의 부피 용량을 기준으로 분류됩니다.

챔버 칸막이를 사용하여 연마조 구획의 크기를 변경할 수 있는 옵션이 제공됩니다.

16. 트로프형 진동 연마기를 사용하면 어떤 장점이 있습니까?

대량 연마을 위해 진동조를 사용하면 많은 이점이 있습니다.

트로프형 진동 연마기는 큰 부품이나 복잡한 형상의 부품에 적용을 검토할 수 있습니다. 처리 가능 크기와 결과는 모델 사양과 샘플로 확인하세요.

챔버 분리판을 이용해 부품을 구획별로 나누어 배치 가공할 수 있습니다. 각 구획의 적재량과 동시 운전 조건은 모델 사양으로 확인하세요.

따라서 한 번에 각 챔버에서 각 부분을 별도로 완료할 수 있습니다.

원문은 연마조에 PU 라이닝을 적용한다고 설명합니다. 라이닝의 재질·두께·내마모성과 교체 조건은 모델 사양서로 확인하세요.
