부품에 맞는 진동 연마기 선택

소량 배치용부터 대형 트로프형까지 작업 조건에 맞는 장비를 검토합니다. 장비 이름만 보기보다는 부품 크기, 한 번에 처리할 수량과 목표 표면을 먼저 정리하는 것이 좋습니다.

모델에 따라 버 제거, 탈지, 표면 평활화와 폴리싱 등 여러 작업에 적용할 수 있습니다. 실제 처리 가능한 부품 크기와 소재는 개별 장비 사양을 확인해야 합니다.

아래에서 각 장비의 구조와 선택 기준을 살펴보세요.

진동 바렐 연마기의 구조와 모델별 특징

각 모델은 연마조와 배출 방식이 다릅니다. 대표적인 구성은 다음과 같습니다.

진동 디버링 장비

VBS(S)로 소개된 시리즈는 스케일 제거, 세정과 폴리싱을 위한 직벽형 연마조 구성입니다. 매체는 연마조로 돌아가고 분리된 투입물은 게이트를 통해 배출됩니다. 주문 시 해당 모델 표기와 실제 사양을 확인해 주세요.

진동 텀블링 장비

견고한 금속 부품의 디버링과 폴리싱에 적용하는 구성입니다. 램프의 수동 또는 공압 동작을 선택해 매체와 부품을 분리하는 방식을 검토합니다.

나선형 튜브 진동 연마기

SWS 시리즈는 소형 부품의 디버링, 세정과 폴리싱을 위한 소형 구성입니다.

VB(B) 진동 연마기

넓은 개구부를 활용해 대형 부품의 디버링, 세정, 탈지와 폴리싱을 검토할 수 있습니다. 자동 윤활과 방음 커버의 적용 범위는 구성별로 확인합니다.

VB(A) 진동 폴리싱 장비

강재 연마조와 곡면 벽 구조를 활용하는 모델입니다. 복잡하거나 취약한 부품에서는 매체 흐름과 부품 간 접촉을 함께 확인해 가공 조건을 정합니다.

산업용 진동 텀블러

나선형 연마조의 3차원 운동을 활용해 스테인리스 볼 버니싱을 검토할 수 있습니다.

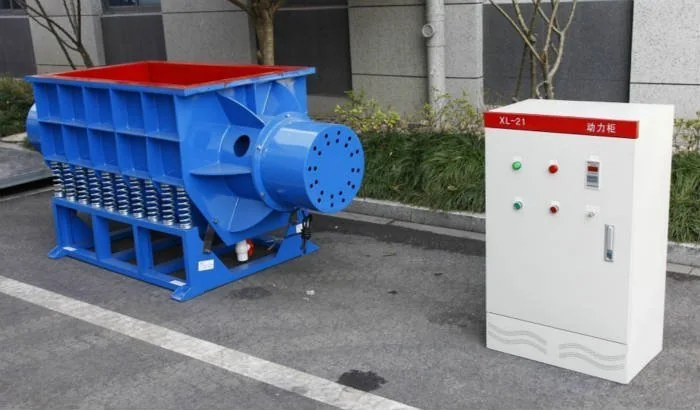

TVB(B) 트로프형 진동 연마기

트로프형 연마조로 사암, 화강암과 타일 등의 표면 가공을 검토하는 모델입니다.

TVB(A) 트로프형 진동 연마기

대형 부품 처리를 위한 트로프형 구성으로, 필요에 따라 탈착식 칸막이를 적용합니다.

소형 진동 텀블러와 석재 텀블러

주얼리와 황동 케이스 등 소형 부품, 석재의 표면처리와 디버링에 적용을 검토합니다.

알루미늄 휠 폴리싱 장비

휠의 세정, 표면 복원과 폴리싱을 위한 장비입니다.

진동식 건조기

하부 히터와 진동 운동을 활용해 부품을 건조합니다. 얼룩을 줄이기 위해 매체 상태와 온도, 처리 시간을 맞춥니다.

연속식 진동 연마기

높은 처리량이 필요한 대형 부품의 연속 공정에 적용을 검토합니다. 한쪽에서 투입해 반대쪽으로 배출하며, 소개된 15~20분의 공정 시간은 부품과 목표에 따라 조정해야 합니다.

장비 선택 전에 확인할 조건

하루에 처리할 부품 수, 부품의 길이와 크기, 필요한 처리 시간을 먼저 정리하세요. 이 조건을 바탕으로 연마조 용량과 형상, 배치식 또는 연속식 구성을 비교합니다.

주문 사양 확인 순서

먼저 모델과 장비 크기, 색상을 정한 뒤 내장 분리 스크린의 개구 크기를 검토합니다. 제어반은 벽걸이형 또는 바닥 설치형 등 현장 배치에 맞춰 협의합니다.

속도 조절이 필요하면 인버터 적용을, 소음을 줄여야 한다면 방음 커버를 검토합니다. 전류 보호 기능은 제어 구성별로 확인하고, 주문 전에 현장 전원 사양을 반드시 전달해 주세요.

도입 후 지원

진동 연마기의 기본 보증 안내는 1년입니다. 보증 적용 부품, 무상 교체 범위와 운송 비용은 계약 조건에 따라 확인해야 합니다. 보증 이후의 부품 공급과 비용도 함께 상담할 수 있습니다.

기술 지원의 제공 범위와 기간은 장비와 계약에 맞춰 확인합니다. 운전 중 문제가 생기면 모델, 증상과 현장 조건을 정리해 문의해 주세요.

일상 점검과 유지보수

진동 상태, 라이닝과 베이스의 외관을 정기적으로 점검합니다. 하루 8시간 이상 운전하는 조건을 포함해 윤활 주기는 해당 모터와 장비 설명서를 따르세요. 점검과 정비는 전원을 차단하고 안전 절차를 갖춘 상태에서 수행합니다.

설치 시 확인 사항

장비와 제어반의 전원, 접지 및 모터 U·V·W 단자 연결을 확인해야 합니다. 결선과 시운전은 해당 모델의 회로도에 따라 자격을 갖춘 전기 담당자가 수행하며, 전원 차단과 재투입 방지 절차를 먼저 적용합니다.

운전 중 점검할 수 있는 증상

매체가 의도한 방향으로 흐르지 않거나 진동 운동이 불안정한 경우에는 투입량, 설정과 설치 상태를 함께 점검합니다.

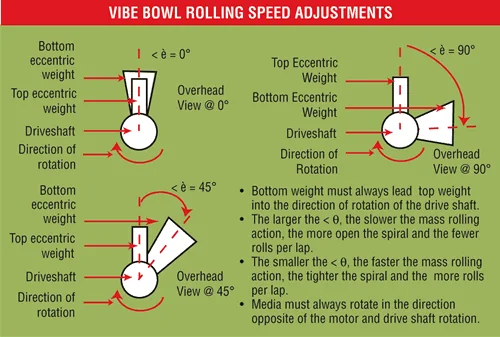

매체가 안쪽이 아닌 반대 방향으로 움직이면 진동 모터의 리드 앵글과 회전 방향을 확인해야 할 수 있습니다. 90° 설정의 적용 여부는 해당 모델 설명서로 확인하며, 정지·전원 차단 후 담당 기술자가 점검합니다.

설정 점검 후에도 문제가 계속되면 전기 담당자에게 회전 방향과 결선 확인을 요청하세요. U·V 상 변경 등은 사용자 임의로 수행하지 말고 회로도와 안전 절차에 따라 처리해야 합니다.

운동이 불안정하면 허용 투입량과 부하 상태를 먼저 확인합니다. 일부 구성에서 사용하는 75° 또는 120° 리드 앵글도 모든 모델에 공통으로 적용되는 값은 아니므로 기술 담당자와 조정 범위를 확인해야 합니다.

전원 사양

기본 전원 안내는 380 V, 50 Hz, 3상입니다. 이는 한국 현장의 전원을 의미하지 않습니다. 실제 설치 장소의 전압·주파수·상수와 필요한 인증 조건을 알려 주시면 적용 가능한 구성을 확인합니다.

장비 구성과 공정 요소

진동 연마 공정은 장비와 연마재, 물 및 컴파운드가 함께 작용합니다. 각 구성과 투입 조건을 맞추는 것이 중요합니다.

장비의 주요 구성은 다음과 같습니다.

연마조

부품과 연마재를 담는 공간으로, 작업 목적에 따라 형상과 크기가 달라집니다. 금속 구조물 안쪽에 PU 라이닝을 적용하며, 라이닝의 마모와 손상 상태를 점검해야 합니다.

분리 장치

부품과 매체 크기에 따라 폴리우레탄 또는 스테인리스 스크린 등을 선택합니다. 작은 매체를 분리하는 조건과 스크린의 마모 수명도 함께 검토합니다.

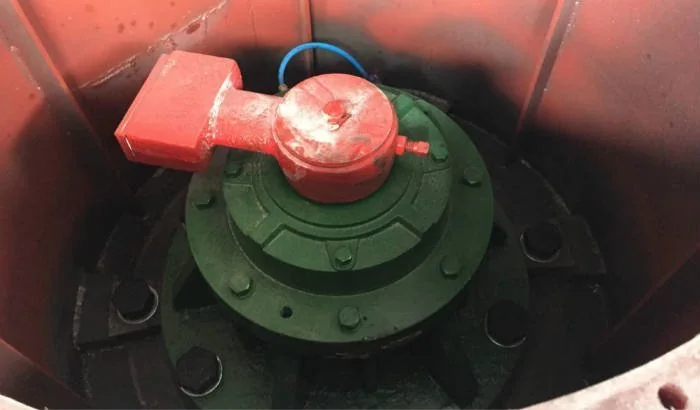

진동 모터

연마조에 진동 운동을 전달하는 구동부입니다. 매체와 부품의 운동을 통해 세정, 디버링과 폴리싱이 이루어집니다.

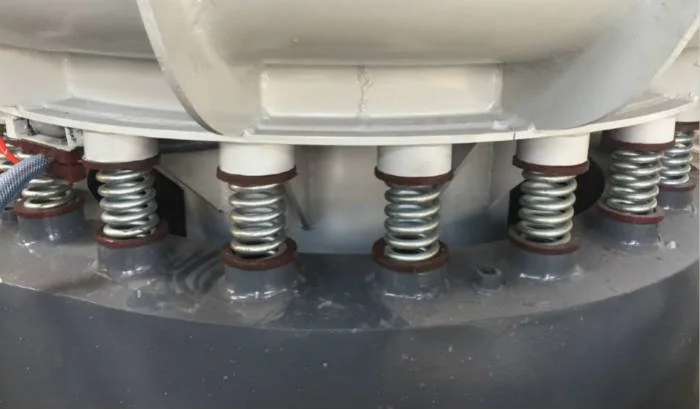

서스펜션과 지지부

운전 중 연마조를 지지하고 진동 운동을 받쳐 주는 구성입니다. 재질과 허용 하중은 해당 모델의 부품 사양을 확인합니다.

진동 제어

제어 구성에 따라 진동 조건을 조절하며, 진동계를 사용해 상태를 확인할 수 있습니다.

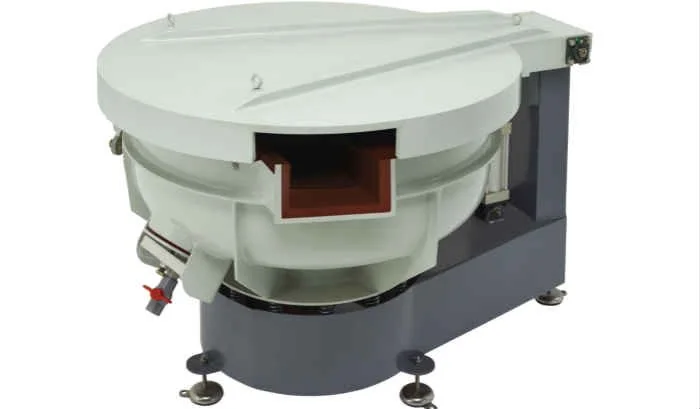

방음 커버

운전 소음을 줄이기 위한 덮개입니다. 적용 방식과 감쇠 성능은 장비별로 확인합니다.

전기 제어반

운전과 정지, 타이머 등 해당 장비에 포함된 제어 기능을 설정하는 구성입니다.

연마재는 서로 다른 소재와 형상, 크기, 절삭 등급으로 공급됩니다. 부품의 재질과 목표 표면에 맞춰 장비와 함께 선정합니다.

습식 공정의 물은 세정을 돕고 부품과 매체 사이의 마찰 조건에 영향을 줍니다. 투입량과 배수 조건을 공정에 맞춰 설정합니다.

컴파운드는 습식·건식 등 공정 방식에 맞춰 선택합니다. 방청이나 광택과 같은 기능은 제품별 배합과 적용 조건을 확인해야 합니다.

진동 바렐 연마기를 검토하는 이유

여러 부품을 배치로 처리하는 데 적합한 방식이며, 작업에 맞춰 설정하면 반복 공정을 운영할 수 있습니다. 도입 전에는 운전 편의뿐 아니라 정비 공간과 소모품 관리도 함께 검토하세요.

어떤 작업에 사용할 수 있나요?

모델과 매체, 공정 조건에 따라 디버링, 미세 표면 다듬기, 스케일 제거, 폴리싱과 탈지에 적용할 수 있습니다. 초정밀 표면이 필요한 작업은 목표 수치와 측정 조건을 먼저 확인합니다.

대표 적용 산업과 부품

자동차, 항공우주·방산, 의료기기 등 금속 부품 분야에서 적용을 검토합니다. 호박 폴리싱, 석재 텀블링, 분체도장 전처리, Zamak3 가구 부품 디버링, 알루미늄 다이캐스팅 부품, 모터스포츠 부품, 주얼리 폴리싱, 아연 부품, 녹 제거, 도금 전 표면 다듬기, 황동 베어링 리테이너, 아연 도어 핸들, 섬유기계 부품, 목재 부품 등도 소재와 목표에 따라 공정을 구분해 확인해야 합니다.
