산업용 폐수 원심분리기 FY 시리즈 | 슬러지·고형물 분리
- 제품 데이터시트 요청
- 제품 설명
| 모델 | FY-600 | FY-800 | FY-1500 |
| 고액 분리 방식 | 원심 분리 (모델별 사양 확인) | 원심 분리 (모델별 사양 확인) | 원심 분리 (모델별 사양 확인) |
| 슬러지 분리·배출 방식 | 자동 운전 여부와 주기 확인 | 자동 운전 여부와 주기 확인 | 자동 운전 여부와 주기 확인 |
| 슬러지 수용 용량 (공급사 기재) | 2L | 3.2L | 8.6L |
| 최대 유량 (시험 조건 확인) | FY-600: 60 L/min (공급사 표기) | FY-800: 100 L/min (공급사 표기) | FY-1500: 150 L/min (공급사 표기) |
| 권장 유량 (수질·슬러지 조건으로 검증) | FY-600: 30 L/min (공급사 표기) | FY-600: 60 L/min (공급사 표기) | FY-800: 100 L/min (공급사 표기) |
| 회전 속도 (원문 단위 확인 필요) | FY-600: 5700 L/min (원문 단위; rpm 여부 확인) | FY-800: 4500 L/min (원문 단위; rpm 여부 확인) | FY-1500: 3200 L/min (원문 단위; rpm 여부 확인) |
| 원심력 (공급사 기재값; 운전점 확인) | 3500G | 2800G | 1700G |
| 총 설치 전력 (단위·구성 확인 필요) | 2.29 | 3.09 | 4.2 |
| 유입 배관 | DN25mm | DN25mm | DN25mm |
| 유출 배관 | DN65mm | DN65mm | DN65mm |
| 압력 범위 (유체·측정 위치 확인) | 0.4–0.6 MPa (원문 기재) | 0.4–0.6 MPa (원문 기재) | 0.4–0.6 MPa (원문 기재) |
| 제어반 | Siemens PLC (모델·공급 범위 확인) | Siemens PLC (모델·공급 범위 확인) | Siemens PLC (모델·공급 범위 확인) |
| 허용 온도 범위 (원문 기재; 씰·액체 적합성 확인) | 0`80°C | 0`80°C | 0`80°C |
| 장비 외형 (높이×직경×너비; 도면 확인) | 1500*940*770 | 1670*1050*970 | 1842*1430*670 |
| 중량 (운송·설치 조건 확인) | 330kg | 400kg | 540kg |
| 모델 | 적용 검토 예시 | 슬러지 보유 용량 (공급사 기재) | 선정 참고 사항 |
|---|---|---|---|
| FY-600 | 소량 슬러지·소규모 설비 | 2.0 L | 저유량 적용 여부는 실제 공정수 시험으로 확인 |
| FY-800 | 중간 수준 슬러지·표준 라인 | 3.2 L | 처리량과 슬러지 성상에 맞춰 모델 선정 |
| FY-1500 | 슬러지 부하가 크거나 장시간 운전하는 경우 | 8.6 L | 고형물 부하·배출 주기와 연속 운전 요건 확인 |
슬러지가 빠르게 쌓이거나 교대 운전하는 공정은 배출 용량과 정비 주기를 비교하세요.
일반적인 라인에는 유량·수질·고형물 부하를 확인한 뒤 선택하세요.
저유량 또는 간헐 공정도 시험으로 실제 적합성을 확인하세요.
주요 특징
필터 카트리지·백 대신 원심 분리 방식을 사용하는 것으로 소개됩니다. 실제 소모품·마모 부품과 정비 주기를 확인하세요.
최대 5 μm 입자 제거는 공급사 성능 주장입니다. 제거율, 입도 분포, 시료 채취 및 시험 방법을 확인하세요.
처리수 재사용 가능성은 예정된 공정 용도에 필요한 수질로 분석한 뒤 판단하세요.

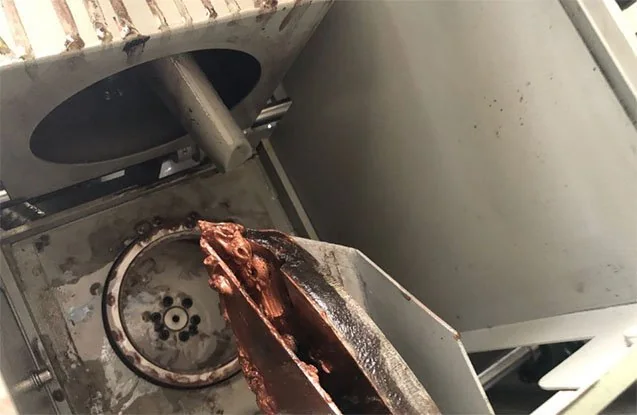

자동 스크레이퍼/박리 장치와 슬러지 배출 주기는 모델별 도면과 운전 자료로 확인하세요.
슬러지 함수율·부피·폐기 비용은 유입 성상, 운전 설정과 측정 방법에 따라 달라집니다. 절감액을 보장하지 않습니다.
원버튼 기동은 제어 기능 설명입니다. 운전 전 점검, 현장 감시와 비상 대응 절차가 필요합니다.
슬러지 자동 배출 방식과 주기, 가동 정지 요구사항 및 정비 절차를 확인하세요.
라인 내 설치 또는 독립 운전은 배관·펌프·탱크·제어 인터페이스와 현장 여건을 기준으로 검토하세요.
“무인 운전”은 안전·품질 감독이 불필요하다는 뜻이 아닙니다. 작업자 접근·이상 경보·정지와 점검 요건을 확인하세요.
터치스크린 HMI 및 데이터 기록 범위는 모델 사양과 소프트웨어 구성으로 확인하세요.
자동·수동 제어 모드, 인터록 및 수동 조작 제한은 전기 도면과 매뉴얼을 확인하세요.
여과 시간·배출 설정 범위와 변경 권한은 수질 분석 및 공급사 승인에 따라 정하세요.
장비의 검토 항목
조작·정비 절차를 매뉴얼로 확인
필터 매체나 응집제 미사용 주장 범위와 필요한 세정·윤활·교체 부품 확인
성능은 처리수 분석·슬러지 시험으로 확인
소음 데이터와 설치 조건 확인
재질·정비 주기·부식 조건으로 수명 검토
산업용 오일 및 공정액은 유체별 재질 적합성, 인화성, 점도와 SDS를 확인
관련 장비
습식 매스 피니싱 라인에서 폐수 원심분리기의 위치
FY 시리즈는 표면 처리 라인에서 나온 공정수의 고형물 분리를 위한 장비로 소개됩니다. 분리기 전처리, 집수조, 유량 제어, pH 조정, 오일·용존물질 제거 및 최종 처리 필요성은 폐수 분석과 현지 요구사항에 따라 별도로 평가해야 합니다.
| 공정 단계 | 장비 | 주요 역할과 검토 사항 |
|---|---|---|
| 1. 표면 처리 | 진동식 표면 처리 장비 | 부품 처리수에는 연마재 미세분, 금속 입자, 컴파운드 및 오염물이 섞일 수 있습니다. 실제 성분을 분석하세요. |
| 2. 부품과 연마재 분리 | 진동식 분리기 또는 자력 분리기 | 부품을 연마재에서 분리합니다. 배출수는 미세 고형물과 약품을 포함할 수 있습니다. |
| 3. 부품 건조 | 원심 건조기 또는 진동식 건조기 | 부품의 표면 수분을 줄입니다. 이 단계는 공정수의 폐수 처리를 대신하지 않습니다. |
| 4. 공정수 처리 | 자동 폐수 원심분리기 (이 페이지) | 원심 분리로 제거할 수 있는 고형물 범위와 처리수의 재사용·배출 적합성은 수질 분석, 추가 처리 및 규제 기준으로 확인해야 합니다. |
FY 원심분리기와 응집·침전 방식 비교
| FY 시리즈 원심분리기 | 응집제 투입·침전조 방식 | |
|---|---|---|
| 분리 원리 | 원심력 사용; 최대 3,500 G는 공급사 기재값이며 운전 조건 확인 | 응집제 투입 후 중력 침전; 약품·혼합·체류 조건별로 검토 |
| 소모품 및 약품 | 필터 카트리지나 응집제를 사용하지 않는 구성으로 소개됩니다. 약품 투입, 세척수와 정비 부품 필요 여부는 확인하세요. | 응집제를 사용할 수 있습니다. 구매량은 유입수 성상과 처리 목표에 따라 달라집니다. |
| 분리 성능 | 최대 5 μm 제거 주장은 시험 데이터, 제거 효율 및 분석 방법 확인 필요 | 성능은 약품·입자 특성·침전 조건과 수질 분석에 따라 달라집니다. |
| 운전 방식 | PLC 자동 제어 옵션이 소개되나, 정상 운전 중에도 감시·점검·경보 대응이 필요합니다. | 수동 투입·침전 확인·배출 절차가 포함될 수 있습니다. 실제 인력·작업량은 현장 설계와 약품에 따라 달라집니다. |
| 슬러지 배출 | 자동 박리 기능과 함수율 약 10% 주장은 시험 조건을 확인하세요. | 수동 배출 방식의 함수율과 폐기 부피는 탈수 조건과 측정 기준에 따라 달라집니다. |
| 처리수 재사용 | 표면 처리 공정으로 직접 재순환할 수 있다는 주장은 해당 공정의 품질 기준과 수질 분석으로 승인하세요. | 추가 여과·후처리가 필요할 수 있습니다. 용도에 맞는 수질 확인이 필요합니다. |
| 설치 공간 | 설치 면적과 인라인 연동은 도면·정비 공간·배관 조건으로 확인 | 침전조 크기와 배치 공간은 필요한 체류시간·용량 및 현장 조건에 따라 산정 |
| 운전 인력 | 자동화 수준은 인력 수요를 줄일 수 있으나, 운전·점검·슬러지 취급·비상 대응 책임은 남습니다. | 약품 준비·투입, 공정 확인과 배출 업무는 작업 절차와 교대 운영 기준으로 산정하세요. |
| 선택 시 검토할 조건 | 유량, 처리 목표, 슬러지량, 재이용 요건과 인력 수요를 실제 자료로 비교하세요. | 저유량·간헐 운전 등은 투자비, 유지관리, 폐수 재이용 여부를 함께 비교하세요. |
FY 시리즈 모델 선정 안내
| 모델 | 최대 유량 (공급사 표기) | 권장 유량 (실제 조건으로 검증) | 슬러지 용량 (공급사 기재) | 적용 검토 예시 (보증값 아님) |
|---|---|---|---|---|
| FY-600 | 60 L/min (공급사 기재) | 30 L/min (공급사 기재) | 2.0 L | 소규모 설비·간헐 운전 후보; 유입수·슬러지 조건 시험 필요 |
| FY-800 | 100 L/min (공급사 기재) | 60 L/min (공급사 기재) | 3.2 L | 일반 라인 후보; 유량·고형물 부하와 VBS(A)/VBS(B) 배치 운전으로 검증 |
| FY-1500 | 150 L/min (공급사 기재) | 100 L/min (공급사 기재) | 8.6 L | 고유량·연속 운전 후보; 주철·강철·매체 마모분의 슬러지 부하를 시험 |
FY-600 3,500 G, FY-800 2,800 G, FY-1500 1,700 G는 공급사 기재값입니다. 원심력과 처리 성능은 회전 속도·반경·유량 및 유입 입자 특성에 따라 다릅니다. PLC, 0.4–0.6 MPa 및 0–80°C 값과 보증기간은 최신 모델 사양·계약에서 확인하세요.
표면 처리 장비와 원심분리기 용량 맞추기
| 표면 처리 장비 | 대표 공정수 유량 (현장 계측 필요) | 폐수 원심분리기 후보 (시험 후 결정) |
|---|---|---|
| VBS(A) 100–200 L | 낮음–중간 (원문 추정치) | FY-600 or FY-800 |
| VBS(B) 200–400 L | 중간 (원문 추정치) | FY-800 |
| VBS(A)/VBS(B) 600–820 L 또는 복수 장비 | 높음 (원문 추정치) | FY-1500 |
| 원심 디스크 장비 | 유량이 낮더라도 금속 미세분이 많을 수 있어 수질·입도 분석이 필요 | FY-600 또는 FY-800은 원문 제안입니다. 미세입자 처리 능력은 시험 결과와 공급사 데이터로 검증하세요. |
| 표면 처리 라인에 폐수 고형물 분리 장비가 필요한가요? 표면 처리 장비 모델, 일일 공정수 사용량, 유입수·슬러지 분석, 재이용 또는 배출 목표를 공유하면 요구 유량과 시험 계획을 검토할 수 있습니다. 회신 시간은 공급사에 확인하세요. |
5 μm·재이용·방류 주장은 수질 자료와 현지 기준으로 검증하세요
원심분리기는 공정수의 일부 고형물을 분리할 수 있지만, 입자 크기만으로 물의 재이용 또는 방류 적합성을 결정할 수 없습니다. 유입수의 오염 성분, 처리 목적, 후속 공정과 관할 규제 기준을 확인한 뒤 실제 시료로 시험하세요.
- 분리 성능과 데이터
최대 5 μm와 최대 3,500 G는 공급사 기재 주장입니다. 입도 분포, 제거율, 유량, 시료 채취 위치·시간, 측정법과 반복성을 명시한 시험 보고서를 요청하세요. 용존 오염물질·유기물·오일·염류·pH가 제거된다고 추정하지 마세요.
- 물 재이용
처리수는 예정된 재사용 공정의 수질 요구사항과 부품 품질 영향을 만족하는지 분석해야 합니다. 침전·여과·오일 분리·pH 조정 등 추가 처리가 필요할 수 있습니다. 재순환 전후의 품질과 농축 축적 영향을 확인하세요.
- 방류 및 슬러지
기계적 고형물 분리만으로 방류 허가나 규제 준수가 보장되지 않습니다. 오염물 성분, 배출 경로, 관할 기준·허가 조건과 슬러지 분류·폐기 방법을 환경 담당자와 확인하세요.
- 공정 적합성·안전
유입 유량·고형물 부하·입도, 점도, 온도 및 액체의 오일 함유·인화성을 확인하세요. 배관 압력, 회전부 가드, 인터록, 이상 정지 및 정비 전 에너지 차단 절차를 제조사 자료와 현장 위험성 평가로 검증하세요.
미국 EPA 자료는 미국 내 허가·재이용 제도를 설명하는 참고 사례이며 한국 법령을 대체하지 않습니다. 배출과 재이용 기준은 실제 용도·사업장 및 관할 기관에 따라 확인해야 합니다.
