텀블링 미디어 크기가 중요한 이유

버 제거·평활화·연마에 맞는 텀블링 미디어 크기 선택

텀블링 미디어를 고를 때 세라믹과 플라스틱 같은 재질이나 삼각형과 원뿔형 같은 형상에 먼저 주목하기 쉽습니다. 그러나 실제 생산에서는 부품 형상에 맞지 않는 미디어 크기가 큰 문제와 비용을 일으킬 수 있습니다.

미디어 크기를 잘못 선택한 경우

크기가 맞지 않으면 다음 문제가 생길 수 있습니다.

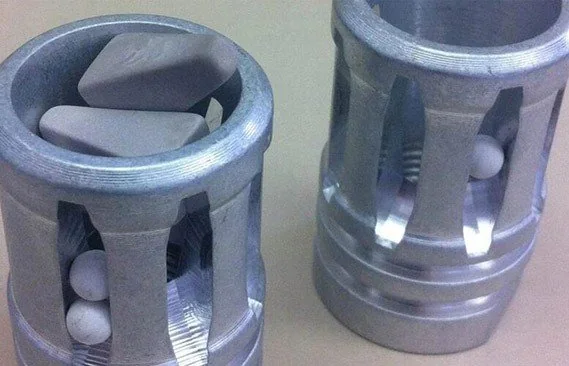

• 구멍, 슬롯, 나사산에 미디어가 끼임

• 끼인 미디어로 인한 스크래치

• 결과 편차와 긴 가공 시간

• 분리 지연과 불필요한 인력 투입

이 가이드에서는 진동식 연마와 원심 바렐 연마에 사용할 미디어 크기를 선택하는 방법을 설명하고, 현장에서 적용할 수 있는 기본 원칙을 소개합니다.

미디어 크기가 중요한 이유

미디어 크기는 다음 세 가지 결과에 영향을 줍니다.

1) 접근성: 미디어가 필요한 형상에 들어갈 수 있는가?

작은 미디어는 좁은 코너, 구멍, 작은 채널까지 도달하기 쉽습니다.

2) 절삭·마무리 효율: 목표에 얼마나 빨리 도달하는가?

큰 미디어는 일반적으로 접촉이 강해 외부 모서리의 디버링을 빠르게 할 수 있습니다.

3) 분리성: 부품을 손으로 하나씩 고르지 않고 빠르게 분리할 수 있는가?

미디어가 부품에 끼이면 분리 작업에 인력이 더 필요하고 비용도 증가합니다.

원문은 진동식 연마 현장에서 미디어 끼임이 가장 흔한 불편 요인이라고 설명합니다. 실제 빈도는 부품 형상과 공정에 따라 달라집니다.

1단계: 미디어를 고르기 전에 부품 형상 측정

추측 대신 아래 치수를 측정해 기록하세요. 대략적인 치수라도 없는 것보다 낫습니다.

• 가장 작은 관통 구멍의 지름

• 가장 좁은 슬롯 또는 채널의 폭

• 막힌 구멍이나 포켓의 유무와 깊이

• 나사산 유무

• 얇은 벽이나 깨지기 쉬운 모서리의 유무

그다음 공정 목표를 정합니다.

• 미디어가 구멍이나 슬롯 안쪽까지 들어가 가공해야 하나요?

• 아니면 미디어가 구멍·슬롯에 들어가지 않도록 해 끼임을 방지해야 하나요?

이 선택이 적합한 미디어 크기 전략을 결정합니다.

항상 확인할 두 가지 기본 원칙

원칙 A — 구멍이나 슬롯 안쪽을 가공할 필요가 없는 경우

미디어가 해당 개구부에 들어가지 않는 크기를 선택합니다.

목표: 끼임을 줄이고 빠르고 안정적으로 분리하는 것

CNC 밀링 부품에서는 내부 가공이 필요하지 않아 개구부 진입을 막는 방식이 흔히 사용됩니다.

원칙 B — 구멍이나 슬롯 안쪽을 가공해야 하는 경우

미디어가 안으로 들어가고 다시 안정적으로 빠져나올 수 있도록 충분한 여유가 있는 크기를 선택합니다.

간신히 들어가는 크기는 피하세요. 버나 모따기, 미디어 형상과 공차 때문에 끼일 수 있습니다.

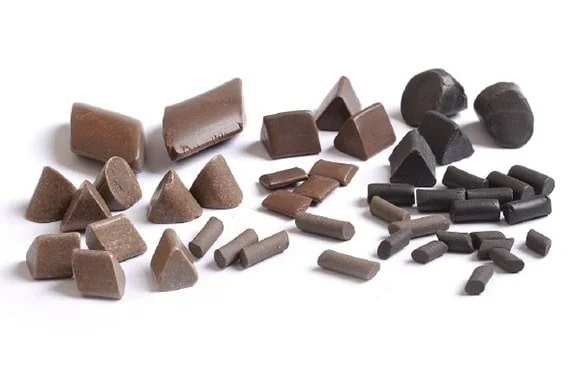

미디어 크기

특정 부품을 세척하거나 마무리할 때 미디어 크기를 잘못 선택하기 쉽습니다.

크기가 맞지 않으면 부품이 손상되거나 세정·마무리 결과가 목표에 미치지 못할 수 있습니다.

일반적으로 큰 미디어는 외부 버를 빠르게 제거하거나 마무리하는 데 유리할 수 있습니다.

반대로 작은 미디어는 같은 작업에 더 많은 시간이 걸릴 수 있습니다.

형상별 빠른 선택표

미디어 크기를 바꾸면 달라지는 점

작은 미디어의 경향:

✅ 작은 형상에 더 잘 도달함 ✅ 복잡한 형상에 접촉을 고르게 분산할 수 있음 ⚠️ 부품에 끼일 위험 증가 ⚠️ 외부 모서리의 큰 버 제거는 느릴 수 있음

큰 미디어의 경향:

✅ 외부 모서리 버를 빠르게 제거할 수 있음 ✅ 구멍 진입을 막도록 선택했다면 분리가 쉬울 수 있음 ⚠️ 내부 형상에 도달하지 못할 수 있음 ⚠️ 공정 작용이 너무 강하면 연한 금속에 눌림 자국이 생길 수 있음

비용을 키우는 흔한 실수

실수 1: 간신히 들어가는 미디어 선택

원문은 이 크기 선택을 미디어 끼임의 가장 큰 원인으로 꼽습니다. 실제 위험도는 부품과 미디어 형상에 따라 달라집니다.

실수 2: 막힌 구멍과 포켓을 고려하지 않음

입구 치수가 충분해 보여도 깊은 포켓에 미디어가 갇힐 수 있습니다.

실수 3: 가공 시간만 줄이고 분리 시간은 고려하지 않음

짧은 가공 사이클도 작업자가 미디어를 꺼내는 데 오래 걸리면 전체 생산성에 도움이 되지 않습니다.

실수 4: 모든 부품에 한 가지 크기만 사용

끼임 위험에 따라 부품을 그룹으로 나눠 보세요.

• 구멍·슬롯이 없는 부품

• 구멍·슬롯이 있는 부품

• 나사산·막힌 포켓이 있는 부품

그룹별로 미디어 크기를 표준화하세요.

신규 부품에 권장하는 간단한 5단계 방법

1. 가장 작은 구멍·슬롯·나사산 입구 치수 측정

2. 내부 형상 가공이 필요한지 결정

3. 안정적으로 진입하는 크기 또는 진입하지 않는 크기 전략 선택

4. 스크린·분리기·자력 분리 등 분리 방법 확인

5. 짧은 샘플 시험으로 다음 항목을 확인

   • 미디어 끼임이 없는가

   • 표면 결과가 일정한가

   • 가공 시간이 적절한가

   • 분리가 쉬운가

자주 묻는 질문

Q1: 구멍에 미디어가 끼이는 것을 가장 쉽게 예방하려면 어떻게 하나요? 내부 가공이 필요하지 않다면 가장 작은 구멍이나 슬롯보다 큰 미디어를 시험하세요.

Q2: 구멍 안쪽을 가공해야 한다면 끼임을 어떻게 방지하나요? 개구부보다 확실히 작은 미디어를 사용하고, 간신히 작은 크기는 피하세요.

Q3: 컴파운드나 가공 시간을 늘리면 끼임을 해결할 수 있나요? 안정적인 해결책이 되기 어렵습니다. 끼임은 주로 부품 형상과 미디어 크기의 조합에서 발생합니다.

Q4: 미디어 크기가 표면 거칠기에 영향을 주나요? 네. 작은 미디어는 복잡한 형상에서 접촉을 고르게 할 수 있고, 큰 미디어는 외부 버 제거를 빠르게 할 수 있습니다. 최종 표면은 미디어 재질과 절삭 등급에도 좌우됩니다.

정리

미디어 크기는 추측이 아니라 부품 형상과 공정 목표를 바탕으로 선택해야 합니다. 다음을 확인하세요.

• 부품의 가장 작은 형상 치수

• 내부 형상 가공이 필요한지 여부

• 분리 효율과 작업 시간

안정적인 생산을 위해 간신히 맞는 크기는 피하고, 샘플 부품으로 공정을 검증하세요.
