INOVATEC 회전식 배럴 텀블러 | 금속 부품 대량 표면 마감

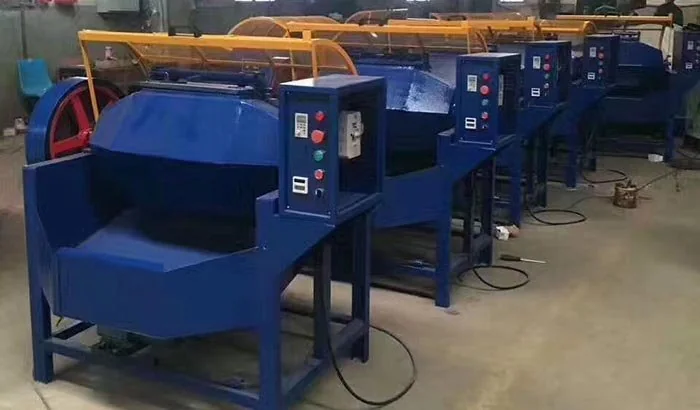

회전식 배럴 텀블러

석재 텀블링에도 사용할 수 있다고 소개합니다. 2~3단계 공정은 원문 사례이며, 모든 부품에 필요한 고정 조건은 아닙니다. 장비가 응력 제거를 한다는 주장은 열처리 효과로 오해될 수 있어 일반적 기능으로 보지 마세요.

원문은 일부 모델의 회전 속도를 보통 10~30 rpm으로 안내합니다. 속도가 낮다고 충격·손상이 사라지는 것은 아니며, 모델별 허용 범위와 부품 시험으로 설정하세요. 습식·건식 적용과 플라스틱·목재의 건식 권장 여부도 제조사 지침으로 확인하세요.

원문이 소개하는 주요 옵션

• 안전 커버: 장착 범위와 인터록 기능을 모델별로 확인하세요.

• 인버터를 이용한 회전 속도 조절 옵션

• PU 라이닝: 재질·두께·마모 교체 기준을 확인하세요.

• 선택 사양 타이머

• 정·역회전 기능: 지원 모델과 운전 절차를 확인하세요.

INOVATEC은 육각형과 올리브형(다각 운동) 배럴을 소개합니다. 더 빠른 처리가 가능하다는 주장은 동일한 부품·매체·합격 기준의 시험으로 검증하세요.

20년 이상 제조 경험과 장기 지원은 공급사 소개입니다. 보증, 기술 지원, 예비 부품과 서비스 범위는 현행 계약 자료로 확인하세요.

연마재와 컴파운드 선택을 지원한다고 원문은 안내합니다. 권장 제품·시험 범위와 비용을 견적 단계에서 확인하세요.

공정 상담을 요청할 때 부품 도면, 재질, 배치량과 목표 마감을 제공하면 장비 검토에 도움이 됩니다.

회전식 배럴 텀블러 FAQ

1. 회전식 배럴 텀블러란 무엇인가요?

회전식 배럴 텀블러는 부품을 회전 통 안에서 연마재와 함께 움직여 배치 표면 마감을 하는 장비입니다. 통 수와 용량은 모델에 따라 달라집니다. 원문에서 일부 표준 모델은 6개 또는 8개 통을 사용한다고 안내하므로, 대상 모델의 구성을 확인하세요.

디버링, 탈지, 스케일 제거, 플래시 제거와 광택 등 여러 공정에 적용할 수 있다고 소개됩니다. 회전 속도 제어와 비용은 모델·공정·대안 장비와 비교해 평가하세요.

처리 사이클이 길 수 있지만, 부품 형상과 연마재가 적합하면 표면 마감에 사용할 수 있습니다. 장신구 등 섬세한 부품도 충돌·흠집 위험을 시료로 확인한 뒤 적용하세요.

2. 회전식 배럴 텀블러의 작동 방식

표면 다듬기, 모서리 라운딩과 디버링 등에 적용할 수 있습니다. 후속 도장·도금 전에 필요한 세정과 표면 기준은 해당 공정 사양에 맞춰 정하세요.

부품, 연마재와 필요 시 물·컴파운드를 통에 넣고 회전시킵니다. 부품과 매체의 미끄럼·구름·마찰로 표면이 변하고 일부 소재가 제거될 수 있습니다. 결과는 시간, 속도, 통 형상, 장입량, 매체, 컴파운드와 수위에 좌우되므로 샘플 시험으로 결정하세요.

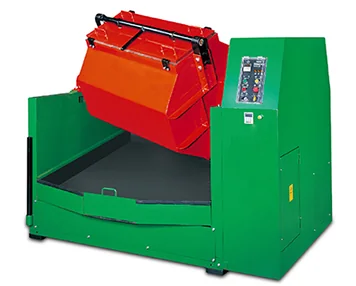

3. 회전식 텀블러의 구성 유형

4. 산업용 회전식 배럴 텀블러의 주요 구성 요소

일반적인 회전식 배럴의 주요 구성 요소

장비

• 배럴은 부품·연마재와 공정액을 담는 통입니다. 목재·PU·PVC·고무 등 라이닝 재질, 개방·폐쇄 구조는 모델별로 다르며, 부품 보호·내마모성·밀폐 성능은 제품 사양으로 확인하세요.

• 모터가 통을 회전시킵니다. 모터 출력, 감속기와 정·역회전 사양은 제품 문서에서 확인하세요.

• 제어반은 운전과 속도·시간·회전 방향 설정에 사용됩니다. 제어 범위, 비상 정지와 안전 인터록은 회로도와 현장 시험으로 확인하세요.

물(습식 공정)

• 습식 공정액은 세척과 마찰·재료 제거 조절을 도울 수 있습니다. 윤활·충격 완충 효과는 조건에 따라 다르므로 공정액 제품 자료와 시험을 확인하세요.

연마재

• 연마재는 부품 재료·형상과 목표 마감에 맞춰 선택합니다. 연마량, 매체 끼임 및 표면 오염 위험을 확인하세요.

컴파운드

• 액상 또는 고체 컴파운드는 세정, 광택 또는 부식 억제에 사용할 수 있습니다. 성분·용도·재질 호환성·SDS와 폐수 처리 요건을 검토하세요.

5. 건식과 습식 배럴 마감

공정 방식은 장비, 부품, 연마재와 목표 표면에 따라 결정합니다. 일반적으로 건식과 습식 공정을 구분해 검토할 수 있습니다.

건식 공정

건식 공정은 물이나 액체를 넣지 않고 부품과 매체를 처리합니다. 필요하면 용도에 맞는 고체 컴파운드를 사용할 수 있습니다. 분진·정전기·열 및 청소 조건을 확인하세요.

습식 공정

습식 공정은 부품·연마재와 함께 물 또는 액상 컴파운드를 사용합니다. 원문은 통 용량의 약 50%까지 수위를 제시하지만 이는 보편 기준이 아닙니다. 수량 변화가 연마 작용과 배출·누수에 미치는 영향을 해당 모델 설명서와 시료 시험으로 판단하세요.

6. 회전식 배럴에서 연마재의 역할

연마재는 부품과 함께 움직이며 세정·디버링·표면 다듬기 등에 기여합니다. 종류 선택은 부품 재질, 형상, 버와 목표 마감에 맞춰야 합니다.

부품 대 매체 비율과 총 장입량은 통 용량과 부품 형상에 따라 달라집니다. 큰 부품에 매체를 더 넣으라는 원문 조언도 보편 값으로 적용하지 말고 제조사 지침과 샘플 시험으로 확인하세요.

7. 배럴 마감 품질을 높이기 위해 확인할 점

매체의 재질·형상·크기는 부품 재료와 형상, 구멍·홈 및 목표 마감에 맞춰 선택하세요. 작은 매체가 좁은 공간에 들어갈 수 있지만 끼임·잔류 위험이 있으므로 세척 가능성도 시험해야 합니다.

• 큰 매체는 접촉 에너지를 높일 수 있지만, 더 빠르게 절삭한다는 결과는 조건별로 확인하세요.

• 작은 매체는 부품과 세부 형상에 맞춰 검토합니다. 부품 손상과 매체 잔류를 시료로 확인하세요.

• 산화알루미늄계 매체는 특정 디버링·호닝 공정의 후보입니다. 입도와 절삭성을 부품 재료로 시험하세요.

• 세라믹 매체의 형상·크기와 절삭 특성은 제품별로 다릅니다. 고정된 절삭률을 가정하지 말고 제품 사양을 확인하세요.

• 플라스틱 매체는 알루미늄 등 비교적 연한 금속이나 특정 주조·가공 부품의 완만한 마감에 고려할 수 있습니다. 부품과 매체의 적합성을 먼저 시험하세요.

원문은 매체 대 부품 비율 3:1 이상을 제시하지만, 이는 일반적 처방이 아닙니다. 비율 기준(중량/부피)과 기종·부품·연마재를 확인하고 샘플 시험으로 정하세요.

8. 회전식 배럴과 진동식 마감 장비의 차이

두 방식 모두 배치 표면 처리에 사용됩니다. 실제 차이는 운동 방식, 부품·매체 이동, 처리 시간, 분리·공간 요건과 표면 결과를 동일한 부품으로 비교해 판단하세요.

• 절삭 강도: 배럴 방식이 더 공격적이라는 설명은 매체·속도·적재 조건에 따라 달라집니다. 재료 제거량과 부품 손상을 측정하세요.

• 매체: 세라믹·플라스틱은 다양한 공정에서 사용되지만, 경도만으로 선택하지 말고 부품·매체 조합의 충격과 표면 변화를 시험하세요.

• 비용: 구매가뿐 아니라 처리량, 인력, 유지보수, 에너지와 후처리를 포함해 비교하세요.

• 설치 공간: 설치 면적과 부속·작업 공간은 해당 모델 도면으로 비교하세요.

• 사이클 시간은 배럴식이 더 길 수 있다는 공급사 안내가 있으나, 실제 시간은 부품·매체·마감 조건으로 비교해야 합니다.

• 매체 마모는 매체 종류와 공정 조건에 따라 달라집니다. 사용 전후의 크기·형상과 소모량을 기록하세요.

장비 선택은 소재, 부품 형상, 필요한 마감, 사이클 목표, 설비 공간과 총비용을 기준으로 샘플 시험 후 결정하세요.

9. 배럴 마감 품질 관리 항목

회전식 배럴 마감 품질 확인

• 가공 후 부품과 매체를 세척·건조해야 하는지는 후속 공정과 오염 기준에 따릅니다. 세척수·컴파운드 폐액은 SDS와 현지 규정에 따라 처리하고, 건조기나 열원을 사용할 때는 장비 지침을 따르세요.

• 통 장입률과 매체 대 부품 비율은 기종별 매뉴얼과 검증된 공정 레시피로 정하세요. 원문의 45~60%, 3:1~6:1 수치는 사례일 뿐이며 실제 기준으로 적용하기 전에 시험해야 합니다.

• 부품 수와 총 장입량은 통 용량, 부품 질량·형상과 매체 조건으로 결정하세요. 원문의 총 하중 1/3 수치는 검증되지 않은 일반 기준으로 사용하지 마세요.

• 원문은 약 28~30 rpm을 효과적인 속도 예로 들지만 모든 모델에 통용되지 않습니다. 속도를 올리면 부품 충돌과 표면 손상 위험이 달라질 수 있으므로 제조사 허용 범위에서 시험하세요.

• 배럴의 형상·기울기와 회전 속도는 부품과 매체의 흐름을 바꿉니다. 공급사 조정 지침에 따라 시험하고 적재물이 원활히 움직이는지 확인하세요.

10. 회전식 배럴 장비가 지원하는 작업

대표적인 표면 처리 작업

• 디버링: 적용 조건에 따라 버와 날카로운 모서리를 줄일 수 있습니다. 치수·모서리 기준을 측정하세요.

• 세정: 공정액과 매체로 오염물을 제거할 수 있는지 확인합니다. 기름·얼룩의 종류에 따라 별도 세정이 필요할 수 있습니다.

• 블렌딩: 가공 자국을 균일하게 만드는 효과는 소재·매체·초기 표면으로 시험하세요.

• 광택: 매끄럽고 밝은 표면을 목표로 할 수 있습니다. 가능한 광택과 표면 거칠기는 조건별로 달라집니다.

11. 회전식 배럴 텀블러의 적용 분야

적용 사례

• 주얼리와 금속 소형 부품의 표면 마감 사례

• 암석과 석재의 텀블링 연마 사례

• 건설·하드웨어 부품의 디버링 사례. 매체 및 부품의 충돌·치수 변화를 확인하세요.

• 자동차·항공우주·전자·농업 등 제조업의 부품에 적용을 검토할 수 있습니다. 업종만으로 적합성을 판단할 수 없습니다.

12. 대량 표면 마감에서 회전식 배럴의 장점

• 배치식으로 부품을 처리할 수 있으며, 운전 편의와 비용은 기종·생산량 및 자동화 구성으로 비교하세요.

• 배치 처리: 여러 부품을 한 번에 넣을 수 있습니다. 실제 적재량과 균일도는 샘플로 확인하세요.

• 조작 인력과 작업 방식은 자동화·적재·배출 구성에 따라 다릅니다. 최소 인력 운전을 보장하지 않습니다.

• 이 공정만으로 부품 강도가 향상된다고 단정할 수 없습니다. 강도 변화가 중요하면 별도 기계적 시험을 수행하세요.

• 회전식 텀블링을 응력 제거 열처리로 간주하지 마세요. 응력 제거가 필요하면 승인된 열처리 공정을 별도로 적용해야 합니다.

• 주조·단조 부품 표면의 블렌딩과 다듬기에 검토할 수 있지만 재질·결함·버와 허용 제거량을 먼저 평가하세요.

• 부품 취급과 사이클 대기 시간을 줄일 가능성은 있으나, 실제 시간 절감은 작업 공정 비교로 확인하세요.

13. 회전식 배럴 텀블러의 한계

14. 장비 수명을 관리하는 방법

장비 매뉴얼에 따라 정기 점검과 예방 정비를 수행하세요.

• 정기 점검: 제조사 정비 일정과 안전 절차에 따르세요.

• 가동 전 점검: 장비가 정지·격리된 상태에서 손상, 누수, 풀린 부품과 보호장치를 확인하세요.

• 배수 점검: 막힘·누수를 확인하고, 매체가 배수구에 걸릴 수 있는지 점검하세요.

• PU 라이닝 점검: 마모·균열·박리를 확인하고 교체 기준은 제조사 지침을 따르세요.

• 연마재와 장입 상태는 공정 레시피 범위에서 관리하세요. 연마재 부족이 항상 사이클을 늘리거나 부품 손상을 일으킨다고 단정할 수 없습니다.

15. 회전식 배럴 텀블러 구매 전 확인 사항
