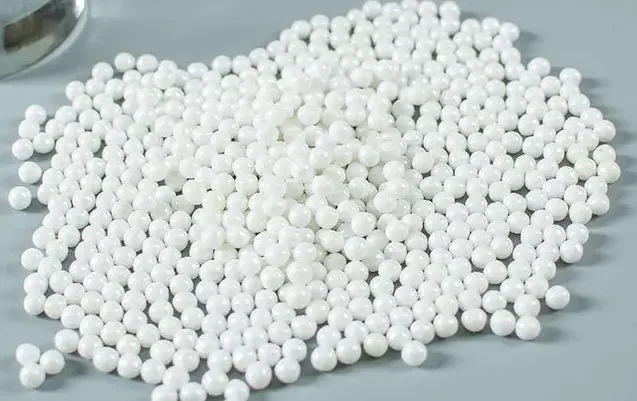

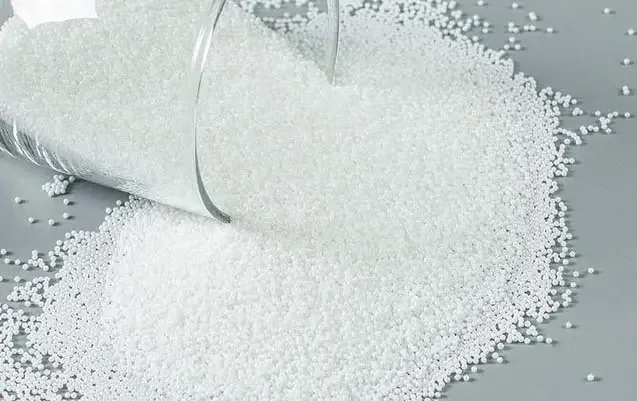

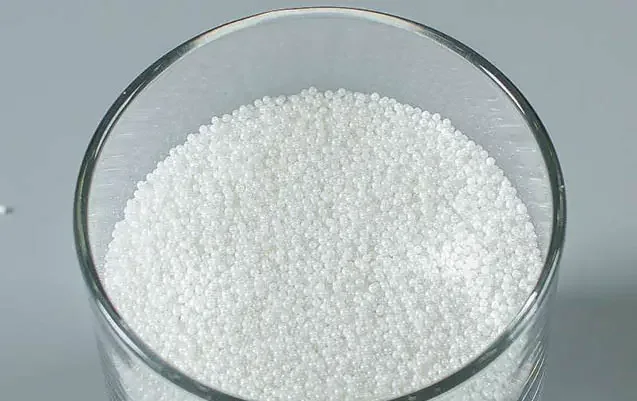

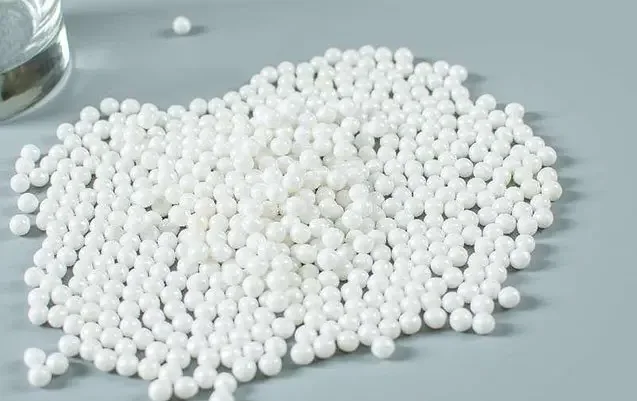

이트리아 안정화 지르코니아 비드(YSZ)
이트리아 안정화 지르코니아 비드는 광택이 있고 인성이 높은 제품으로 소개됩니다. 파손과 마모에 강하고 수명이 길어 장기 운전 비용을 낮추는 데 도움이 될 수 있다는 공급사 설명입니다. 높은 분쇄 효율로 시간을 절감할 수 있다는 주장도 실제 공정 조건에서 확인하세요.
- 제품 사양
- 제품 설명
| 화학 조성 | ZrO₂ 95% · Y₂O₃ 5% | 입도(mm) | |||||
| 진밀도 | 6.05g/cm3 | Ø0.28-0.35mm | Ø0.35-0.45mm | Ø0.4-0.6mm | Ø3.0-3.2mm | Ø3.2-3.4mm | Ø3.8-4.0mm |
| 벌크 밀도 | 3.75g/cm3 | Ø0.6-0.8mm | Ø0.8-1.0mm | Ø1.0-1.2mm | Ø4.0-4.3mm | Ø4.3-4.8mm | Ø4.8-5.3mm |
| 모스 경도 | 9 | Ø1.2-1.4mm | Ø1.4-1.6mm | Ø1.6-1.8mm | Ø5.8-6.3mm | Ø5mm | Ø6mm |
| 톤당 마모율 | 0.01kg/h | Ø1.8–2.0mm | Ø2.0-2.2mm | Ø2.2-2.4mm | Ø7mm | Ø8mm | Ø10mm |
| 색상 | 흰색 | Ø2.4-2.6mm | Ø2.6-2.8mm | Ø2.8-3.0mm | Ø12mm | Ø15mm | Ø20mm |
| 포장 | 25 kg/드럼 | 기타 크기는 주문 제작 가능 | |||||
제품 개요
INOVATEC은 이트리아 안정화 지르코니아 연마 비드를 제조한다고 안내합니다. 고객이 시험·검사할 수 있도록 샘플을 제공하며, 매스 피니싱 공정 상담도 지원합니다.
매스 피니싱 공정에 필요한 장비와 연마재를 함께 검토할 수 있습니다. 분쇄·밀링용 장비 선정이 필요하면 문의하세요.
적용 분야
- 도료·잉크
- 세라믹 소재
- 식품 가공
- 제약 공정
- 리튬 배터리
- 주얼리 부품
- 자성 소재
특징
- 고순도
- 긴 연마재 수명
- 내구성
- 신뢰성
- 세척 용이
- 환경 영향 고려
- 비용 효율적인 연마재
- 가공 시간 절감
- 높은 분쇄 효율
관련 제품
YSZ와 다른 지르코니아 비드 등급 비교: 이트리아 안정화 제품을 선택할 때
YSZ(이트리아 안정화 지르코니아, ZrO₂ 95%)는 지르코니아 비드 중 고성능 등급으로 소개됩니다. 산화이트륨은 지르코니아의 결정 구조를 안정화해 비안정화 지르코니아에서 균열을 일으킬 수 있는 단사정계-정방정계 상전이를 억제한다고 설명합니다. 공급사 자료는 높은 인성, 낮은 마모율과 화학적 안정성을 장점으로 들며 가격대도 가장 높다고 안내합니다. 각 항목은 로트별 성적서와 공정 시험으로 확인하세요.
| 요구 조건 | YSZ가 적합한 경우 | 낮은 등급도 검토할 수 있는 경우 |
|---|---|---|
| 오염 허용 수준 | 오염을 거의 허용하지 않는 공정 — 제약·배터리·식품·전자 세라믹(청정도·인증은 별도 검증) | 일부 오염을 허용할 수 있는 공정 — 광업·도료·안료 |
| 목표 입자 크기 | 1 µm 미만(서브마이크론) 또는 나노 크기 목표 | 5 µm 초과 — ZTA 복합재 또는 규산지르코늄으로 충분할 수 있음 |
| 밀 운전 속도 | 고속 교반식·나노 비드밀 — 분쇄 에너지 확보를 위해 높은 밀도가 필요한 경우 | 저속 볼밀 — 밀도가 낮은 등급으로 충분할 수 있음 |
| 연마재 수명 우선순위 | 긴 수명이 중요 — 공급사 제시 마모율 0.01 kg/h/ton | 비용 우선 — ZTA는 마모율이 높더라도 저렴한 대안일 수 있음(비교 시험 필요) |
| 화학적 환경 | 대부분의 산·유기 용제·수지 — YSZ는 화학적으로 안정하다고 안내 | 강알칼리 또는 HF에 노출되는 공정 — 지르코니아 등급을 피하고 적합한 내화학성 매체를 선택 |
YSZ 비드 크기 선택: 비드 크기와 목표 입자 크기
| 비드 직경 | 도달 가능한 D50 | 밀 종류 | 일반적인 적용 분야 |
|---|---|---|---|
| 0.28–0.5 mm | <100 nm | 나노 비드밀·고속 교반기 | 리튬 배터리 양극 슬러리(LFP, NMC), 제약 원료(API) 나노 분쇄 |
| 0.5–1.0 mm | 100 nm–2 µm | 수평형·수직형 비드밀 | 전자 세라믹(MLCC, 페라이트), 안료 분산, 잉크 제조 |
| 1.0–2.0 mm | 1–5 µm | 수평형 밀·교반 밀 | 도료·코팅, 식품 원료 분산, 자성 소재 |
| 2.0–5.0 mm | 5–20 µm | 애트리션 밀·교반 밀 | 금·은 부품 폴리싱(매스 피니싱), 화학 물질 분산 |
| 5–20 mm | 20–100 µm | 볼밀·실험실용 자 밀 | 세라믹 바디 제조, 초기 입도 감소 |
YSZ 비드의 화학적 적합성
YSZ는 화학적으로 안정하다고 소개됩니다. 아래 표는 일반 공정 환경에 대한 공급사 안내입니다. 목록에 없는 용제나 공정액은 사용 전 호환성 시험을 실시하고 농도·온도·접촉 시간을 확인하세요.
| 화학 물질·환경 | 적합성 | 참고 사항 |
|---|---|---|
| 대부분의 유기 용제(에탄올, 아세톤, 톨루엔, NMP) | ✓ 적합(공급사 안내) | 배터리 슬러리(NMP 기반)와 제약 공정의 일반 적용 사례로 제시 |
| 묽은 산(HCl, H₂SO₄, HNO₃ 10% 미만) | ✓ 적합(공급사 안내) | 내성이 양호하다고 안내. 장시간 사용 전 농도 확인 |
| 고농도 강산 | ⚠ 주의 | 고농도 H₂SO₄ 또는 HCl에 장시간 노출되면 비드 표면에 영향을 줄 수 있음 |
| 불산(HF) | ✗ 부적합 | HF는 지르코니아를 부식시키므로 HF가 포함된 공정에는 YSZ를 사용하지 마세요. |
| 강알칼리(NaOH 20% 초과) | ✗ 부적합 | 강알칼리는 시간이 지나면서 이트리아 안정화 성분을 열화시킬 수 있음 |
| 탈이온수 또는 수돗물 | ✓ 적합(공급사 안내) | 대부분의 습식 분쇄 공정에서 일반적으로 사용 |
| 수지·고분자 분산액 | ✓ 적합(공급사 안내) | 첫 양산 운전 전 용제와 수지를 넣어 30분간 예비 분쇄하도록 원문은 권고합니다. 실제 조건을 검증하세요. |
공정 효율을 위한 주요 운전 변수
- 챔버 적재량: 효율을 위해 챔버 용량의 80~90%로 운전한다고 안내합니다. 60% 미만은 비효율적이며 부품과 비드의 충격이 커질 수 있다는 주장입니다. 밀 제조사 권장 적재량을 확인하세요.
- 비드 충전율: 밀 챔버 부피의 70~85%를 채우는 것이 일반적이라고 안내합니다. 장비 모델별 기준을 확인하세요.
- 슬러리 점도와 RPM: 점도가 높을수록 교반 속도를 높여야 한다는 안내입니다. 저점도 슬러리는 낮은 속도로 운전할 수 있습니다. 밀·슬러리 조건으로 검증하세요.
- 온도 제어: 습식 공정은 슬러리 온도를 60°C 미만으로 관리하도록 안내합니다. 과열은 비드 마모를 높이고 수명을 줄일 수 있으므로 공정별 허용 온도를 확인하세요.
- 점검 간격: 가동 500~1,000시간마다 비드 상태를 점검하고, 공정 일관성을 위해 깨지거나 변형된 비드를 제거하도록 권고합니다.
| 공정에 맞는 YSZ 비드 크기를 찾고 계신가요? 목표 D50/D90, 밀 종류, 슬러리 소재와 현재 비드 크기를 알려주시면 적합한 비드 크기를 검토하고 검증용 샘플을 제공한다고 안내합니다. 24시간 이내 회신 약속은 공급사 조건을 확인하세요. |
지금 문의하기
