표면 처리는 산업용·기계 부품의 제조 및 후처리 공정 중 하나입니다.
금속 부품의 표면 처리 목적과 결과는 적용 공정과 제품 요구사항에 따라 달라집니다.
표면 처리는 디버링과 표면 정리 등에 사용될 수 있습니다. 내식성·인장 강도·내구성을 향상시킨다고 일반화할 수 없으며, 성능 변화는 소재와 공정별 시험 및 측정으로 검증해야 합니다.
바렐 연마(바렐 피니싱)는 여러 부품을 함께 처리하는 대량 표면 처리 공정 중 하나입니다. 시장 순위나 점유율을 뒷받침하는 자료는 원문에 제시되어 있지 않습니다.
바렐 연마는 장비 용량과 형상에 맞는 부품을 배치 가공하는 방식입니다. 원문은 6면 또는 8면 바렐과 일정 속도 회전을 설명하지만, 실제 구조·속도는 모델별 사양을 확인하세요.

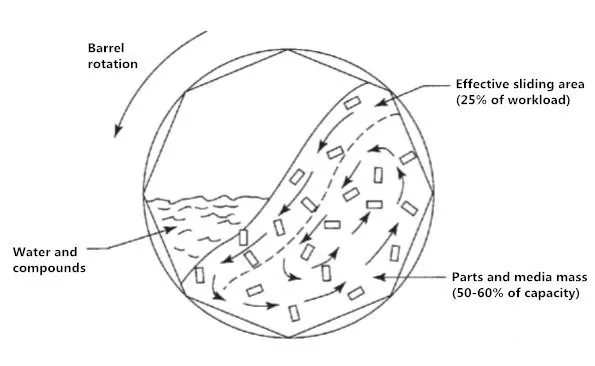

바렐 안에 부품·연마재·컴파운드를 함께 넣고 회전시키며, 상대 운동으로 표면을 처리합니다. 물·컴파운드의 사용 여부와 충전 조건은 공정 및 장비에 따라 다릅니다.
1. 바렐 연마의 중요 요소
바렐 연마 공정을 검토할 때는 장비, 연마재, 컴파운드와 부품 조건을 함께 고려하세요.
1.1 바렐 연마 장비
바렐 연마 기계는 대부분 다양한 저렴한 디자인으로 제공됩니다.
진동하는 물체의 차이에 따라 장비의 구분이 다릅니다.
이 가이드는 대량 표면 처리에 사용되는 수평 팔각형 바렐과 다각형 Triple Action 장비를 소개합니다. 명칭과 구성은 제조사별 모델 사양을 확인하세요.
1.2 텀블링 연마재
대량 마무리 공정은 부품이 서로 부딪히지 않을 때 더 잘 수행됩니다.
연마재는 부품 접촉과 공정 상태에 영향을 줄 수 있습니다. 재질과 적재량은 부품 형상 및 장비 지침에 따라 선정하세요.
원문은 연마재 대 부품의 체적비 3:1을 예시로 제시합니다. 최적 비율은 부품·연마재·바렐 구조와 적재 기준에 따라 달라지므로 제조사 지침과 샘플 시험으로 정하세요.
재료의 크기와 유형에 따라 연마재가 결정됩니다.
연마재는 필요한 부위에 접촉하면서 홀·간극·돌출부에 끼이지 않도록 형상과 크기를 선택하세요. 부품 도면과 샘플 시험으로 끼임 위험을 확인해야 합니다.
대형 연마재를 사용하는 경우.
연마재 크기는 가공 속도와 접촉 면적, 끼임 위험 및 표면 결과에 영향을 줄 수 있습니다. 큰 연마재가 항상 빠르거나 작은 연마재가 항상 더 좋은 표면을 만드는 것은 아니므로 조건별로 비교하세요.

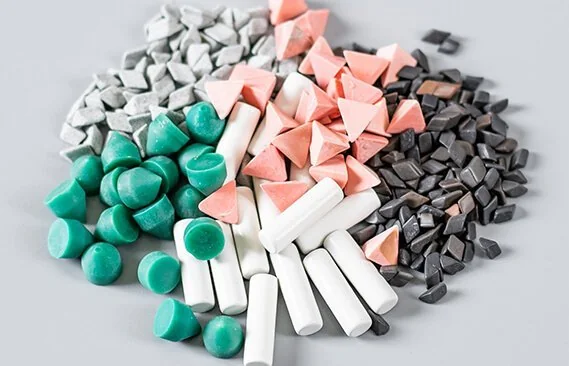

다음은 선택된 텀블 연마재의 몇 가지 예입니다.
- 자기질 연마재는 일부 디버링·호닝 공정에 사용됩니다. 원문은 산화알루미늄 연마재와 같은 의미로 설명하지만 제품 조성과 연마재 수명은 제조사 자료로 확인하세요.
- 스틸 연마재는 볼 버니싱이나 광택 공정에 검토할 수 있습니다. 마모와 표면 손상은 부품·연마재·운전 조건에 따라 달라지므로 샘플 시험으로 확인하세요.
- 플라스틱 연마재는 일부 연한 소재나 손상에 민감한 부품의 표면 처리에 검토할 수 있습니다. 부품 마모가 발생하지 않는다고 보장하지 말고 소재와 형상별 시험을 진행하세요.
- 세라믹 연마재의 적합성은 부품의 소재·크기·형상과 목표 제거량을 기준으로 판단하세요. 원문은 비교적 큰 부품을 예로 들지만 적용 범위를 일반화하지 않습니다.
1.3 컴파운드
컴파운드는 세정·윤활·표면 처리에 사용될 수 있습니다. 제품·소재·후속 공정에 맞춰 공급사 지침과 SDS를 확인하세요.
컴파운드의 효과는 화학 조성, 농도, 수질, 연마재와 부품 조건에 따라 달라집니다. 결과를 샘플 시험으로 확인하세요.
액체와 건조 분말을 포함하여 다양한 형태로 제공됩니다.
2. 수평 팔각형 바렐과 다각형 Triple Action 바렐 비교

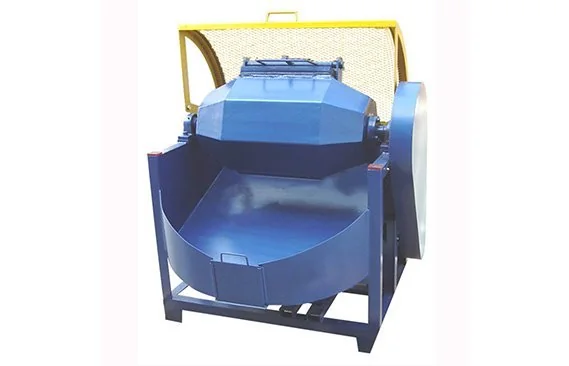

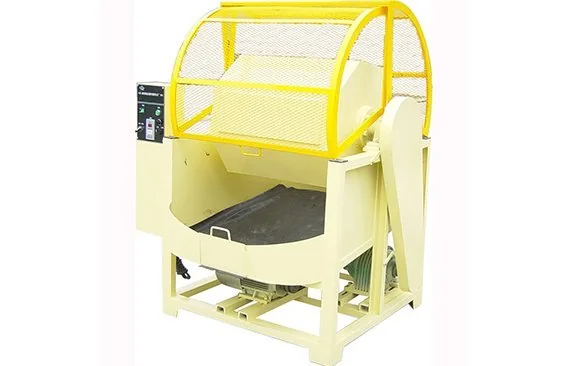

2.1 수평, 팔각형 바렐 연마 기계
수평 팔각형 배럴 시스템과 틸팅 및 개방형 배럴 디자인에는 몇 가지 공통점이 있습니다.
이 두 기계는 가장 일반적으로 사용되는 시스템 범주에 적합할 수 있습니다.
틸팅·개방형 장비는 모델 구성에 따라 공정 접근 방식이 다를 수 있습니다. 작동 중 투입·조정 가능 여부와 안전 절차는 해당 모델 설명서를 확인하세요.
수평형 바렐 장비의 도어와 잠금 구조는 모델별로 다릅니다. 운전 전 덮개와 인터록 상태를 확인하고 설명서의 운전 절차를 따르세요.
원문은 일부 공정에서 바렐 내부 압력이 발생할 수 있다고 설명합니다. 해당 모델과 공정에 적용되는 위험 및 압력 관리 방식은 제조사 자료로 확인하세요.
원문은 산성 약품 사용과 내부 압력 가능성을 연결합니다. 화학물질 적합성·SDS·장비 압력 한계와 현지 작업 안전 기준을 전문 담당자가 확인하세요.
원문은 일부 수평형 장비에 압력 해소 장치가 있다고 설명합니다. 실제 장착 여부와 안전 기능은 모델별 도면·설명서로 확인하세요.
밸브 조작과 부품 투입·배출 순서는 장비 모델별 설명서와 승인된 안전 절차를 따르세요. 원문 한 문장만으로 작업 방법을 판단하지 마세요.
2.2 트리플 액션 배럴
원문은 Triple Action 모델이 수평 및 축 방향으로 회전한다고 설명합니다. 실제 회전축과 동작 방식은 해당 모델 사양 및 제조사 자료를 확인하세요.
이러한 이중 회전으로 인해 수평 배럴 마무리 장치를 사용하여 얻은 것보다 더 빠른 강렬한 절단 작업이 수행됩니다. 따라서 사이클 시간이 짧을수록 상대적으로 빠릅니다.
3. 습식 바렐 연마 및 건식 바렐 연마
바렐 연마에는 습식과 건식 공정이 있습니다. 비용과 작업량, 동시 처리 가능 수량은 장비·소재·공정 조건에 따라 달라집니다.
3.1 젖은 배럴의 텀블링
습식 텀블링은 물을 윤활제로 사용하는 과정입니다.
일반적으로 강철로 만든 수평 및 비스듬한 배럴로 구성되며 더 나은 쿠션을 위해 목재, 고무, 네오프렌, 우레탄, PVC 또는 비닐로 안감을 댄 것입니다.
쿠셔닝은 금속 부품과 배럴 표면 사이의 접촉을 줄여 배럴의 수명을 늘립니다.
효율성을 높이기 위해 물이 절단 잔여물을 씻어내는 경우가 많습니다.
배럴의 물 수준은 원하는 마감 출력에 따라 달라집니다.
원문은 버니싱 공정의 물 충전 예시를 제시합니다. 충전 높이와 액체 사용 여부는 모델 설명서와 공정 사양을 확인하세요.
원문은 수위가 높을수록 표면이 정교해지고 절삭률이 낮아진다고 설명합니다. 실제 영향은 바렐 형상·부품·연마재·컴파운드에 따라 달라지므로 조건별 시험으로 확인하세요.
그러나 때로는 물을 사용하면 표면 장력으로 인해 부품, 특히 작고 평평한 금속 부품이 서로 달라붙게 되므로 공정 효율성이 저하될 수 있습니다.
과잉 재고를 제거하려면 습식 텀블링을 사용하십시오.
3.2 건식 바렐 연마
건식 바렐 연마는 물 대신 건식 연마재나 컴파운드를 사용하는 공정으로 설명됩니다. 소재 호환성과 분진 관리 요건은 공정별로 확인하세요.
연마를 포함한 모든 단계에 이 방법을 사용하십시오.
원문은 모래, 세라믹, 목재 조각, 옥수수 속대 및 호두 껍질 입자를 건식 공정의 예로 듭니다. 실제 적용 전 소재 호환성, 분진·화재 위험과 장비 제조사의 허용 여부를 확인하세요.
이전에는 금속 부품에 매끄러운 돌이 있는 모래를 사용했습니다.
그러나 최근에는 먼지와 기름을 더 잘 유지하기 위해 옥수수 속이나 호두 껍질 모래와 같은 유기 물질을 사용하는 방향으로 추세가 바뀌었습니다.
원문은 플라스틱 부품의 연마재 예로 목재 조각을 제안합니다. 모든 플라스틱에 적합한 것은 아니므로 소재·형상·표면 요구사항별 샘플 시험과 분진 검토를 진행하세요.
4. 성공적인 대량 마무리에 기여하는 매개변수
4.1 배럴 부하
원문은 바렐 용량 대비 적재 높이 45~60%를 예시로 제시합니다. 권장 적재량은 모델·부품·연마재와 공정에 따라 달라지므로 제조사 지침 및 시험 결과를 따르세요.
원문은 50% 적재 높이를 사례 조건으로 제시하지만, 최적값으로 일반화할 수 없습니다. 적재율에 따른 처리 결과와 부품 간 충돌을 시험으로 평가하세요.
4.2 속도
올바른 연마재와 보완 컴파운드을 선택하고 부품을 배럴에 배치합니다.
원문은 회전 속도 예시로 20~40 rpm을 제시합니다. 허용 속도와 실제 설정값은 장비 모델·바렐 크기·부품과 연마재 조건으로 확인하세요.
이는 원하는 결과에 따라 한동안 계속됩니다.
회전 속도는 바렐 크기·용량, 부품과 연마재의 종류, 목표 표면 및 처리 시간에 따라 설정하세요. 모델별 허용 범위를 초과하지 말고 샘플 시험으로 결과를 검증하세요.
배럴 시스템이 적절한 속도로 작동해야 하는 경우 부품 간에 필요한 마찰이 발생합니다.
회전 속도를 높이면 작용 강도와 처리 결과가 달라질 수 있습니다. 품질 저하나 장비 한계가 발생하지 않도록 허용 범위 내에서 시험하세요.
속도를 낮추면 처리 시간과 표면 결과가 달라질 수 있습니다. 원하는 품질·생산량에 맞춰 조건을 검증하세요.
원문은 일본에서 사용해 왔다고 주장하는 회전 속도 기준과 계산식을 소개합니다. 출처·적용 범위·최신성은 확인되지 않았으므로 표준으로 간주하지 말고 장비 제조사 사양과 검증된 공정 자료를 따르세요.
N=D/K1/2
N = 배럴 속도(rpm), D = 배럴 직경(m 또는 ft), K = 비례 상수. K 값은 마감에 따라 다릅니다. D가 미터 단위로 제공되는 경우:
- 화려한 마감(K = 8)
- 광택 마감(K = 15–20)
- 중간 마무리(K = 20–25)
- 거친 마무리(K = 25–30)
4.3 슬라이드와 경사

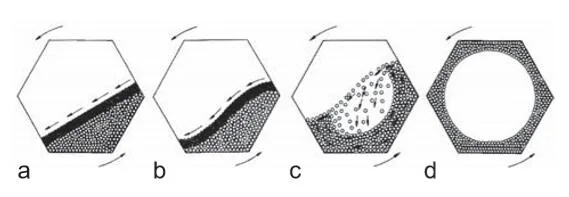

배럴이 회전함에 따라 공작물은 결과적으로 자체, 연마재 및 컴파운드과 충돌합니다. 원하는 결과에 따라 올바른 회전 속도를 선택합니다. 속도가 너무 빠르면 시스템이 손상되거나 효과가 없게 될 수 있습니다. 반면 속도가 느리면 부품이 손상되지 않을 수 있지만 공정 주기가 더 길어질 수 있습니다.
4.4 올바른 세척제 사용
컴파운드와 연마재 비율은 소재, 부품 형상, 목표 표면 및 제품 지침에 따라 선정하세요. 원문은 3:1 체적비를 예시로 들지만 보편적 기준은 아닙니다. 취약하거나 큰 부품은 보호 효과와 생산성을 샘플 시험으로 확인하세요.
원문은 불규칙 형상의 디버링·호닝에 산화알루미늄 연마재, 광택 공정에 스틸 볼을 제안합니다. 스틸 볼의 버 제거 능력과 컴파운드 효과는 부품별 시험으로 확인하고, 공정 목적에 맞춰 연마재를 선정하세요.
원문은 알루미늄·다이캐스팅·취약 부품에 플라스틱 연마재를, 치수 유지가 중요한 경우 세라믹 연마재를 제안합니다. 연마재 마모와 치수 변화는 제품별·공정별로 달라지므로 최신 기술 자료와 샘플 시험으로 판단하세요.
5. 바렐 연마의 주요 이점
대부분의 제조업체는 고유한 이점으로 인해 바렐 연마을 사용하는 경향이 있습니다. 좋은 소식은 바렐 연마 방법이 점점 더 정교해지고 있다는 것입니다. 따라서 혜택은 계속 증가할 것입니다.
5.1 더 나은 일관성
대량 마무리 작업의 경우 일관성을 유지하는 것이 더 나은 결과를 얻는 데 중요합니다. 대량으로 완성되는 모든 부품은 동일한 수준의 밝기, 매끄러움, 외관 및 기타 기계적 특성을 나타내야 합니다.
이것이 제조업체가 바렐 연마 사용을 선호하는 이유입니다. 손으로 연마하는 것에 비해 더 높은 수준의 균일한 마무리 결과를 제공합니다.
5.2 시간 소모 감소
원문은 바렐 연마 시간 예시로 6~24시간을 제시합니다. 처리 시간은 부품·연마재·장비와 목표 품질에 따라 크게 달라지므로 샘플 시험으로 산정하세요.
자동 운전 중에도 장비 설명서에 따른 점검과 안전 절차가 필요합니다. 설정·적재·인터록을 확인하고, 작동 중 장비를 열거나 회전부에 접근하지 마세요.
5.3 높은 적응성
바렐 연마의 세 번째 가장 큰 이점은 적응성입니다. 원하는 사양에 따라 텀블링 기계를 교정할 수 있습니다.
오일을 제거하거나 접근하기 어려운 복잡한 부품을 마무리하려는 경우 바렐 연마이 올바른 선택입니다.
원하는 수준의 마감을 얻기 위해 다양한 마감재와 첨가제를 사용할 수도 있습니다. 이것이 바로 큰 금속 부품부터 작고 깨지기 쉬운 품목까지 무엇이든 처리할 수 있는 이유입니다.
5.4 대규모 마무리
바렐 연마는 배치 가공에 활용될 수 있지만, 생산성은 부품·공정·장비에 따라 달라집니다. 목표 처리량과 사이클 시간을 실제 조건으로 검증하세요.
처리가 거의 필요하지 않으므로 수천 개의 구성 요소가 포함된 여러 배치를 한 번에 처리할 수 있습니다.
야간 무인 운전은 장비가 해당 운전 모드로 설계되고 현장 안전 절차가 허용하는 경우에만 검토하세요. 장시간 운전 전 인터록·설비 상태·점검 계획을 확인하고, 품질 일관성은 측정으로 검증하세요.
5.5 기타 이점
바렐 연마와 수작업의 비용은 인건비·설비·불량·검사·후처리를 포함해 비교해야 합니다. 공정이 부품의 강도나 응력 상태를 개선한다고 일반화하지 말고, 단조품·주물의 버 제거와 표면 처리는 부품별 시험 및 측정으로 확인하세요.
6. 결론
위에서 설명한 것은 다양한 배럴 대량 마무리 공정에 대한 가장 기본적인 설명입니다. 바렐 연마은 처음부터 다른 많은 필수 관행과 기술을 통합했습니다.
바렐 연마는 여러 부품을 배치 처리하는 선택지 중 하나입니다. 비용·효율·품질 일관성은 대안 공정과 실제 생산 조건을 기준으로 비교하세요.
이러한 다양한 이점과 배럴 마무리의 기본 사항을 이해하면 이 공정를 보다 효율적으로 사용하는 데 도움이 되기를 바랍니다. 귀하의 의견에 맞춤형 바렐 연마 요구 사항에 대해 알려주십시오.
