대량 연마 공정의 컴파운드 공급 시스템 3가지
컴파운드 공급 방식은 공정 결과 관리에 영향을 줄 수 있습니다. 컴파운드는 액상 제품이 많지만 제품별 형태와 사용법을 확인해야 하며, 공급·관리 방식은 다음 항목과 관련될 수 있습니다.
- 물 사용량
- 컴파운드 사용량
- 세정 결과
- 표면 외관·광택
- 폐수 처리 및 관리 비용
생산 현장에서 검토하는 대표적인 공급 방식은 배치식, 연속 유입·배출식, 폐액 회수·재순환식입니다. 실제 구성을 장비 도면과 제조사 자료로 확인하세요.

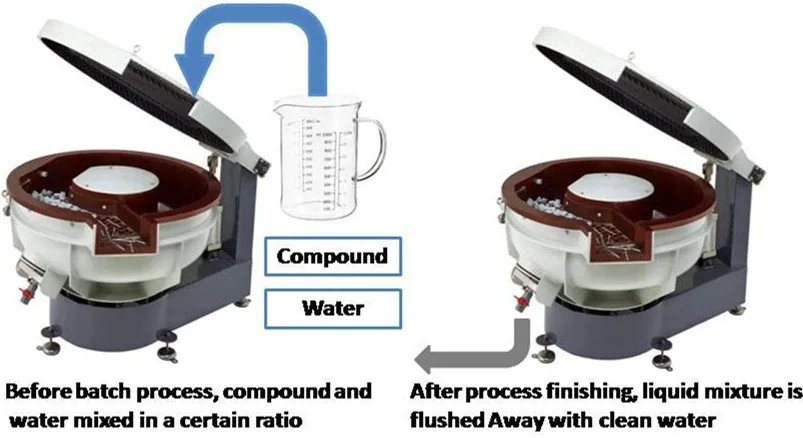

1) 배치식 컴파운드 공급
배치식은 제품 지침에 따라 정량의 컴파운드를 공정수와 함께 투입하고, 정해진 처리 단계 동안 용액을 공정조 안에 유지하는 구성입니다. 농도·수량·배수 시점은 제품과 장비 설명서 및 승인된 작업 절차에 따르세요.
처리 단계가 끝나면 장비 절차에 따라 배수하고, 필요한 경우 부품과 연마재를 세정합니다. 세정수와 폐액은 사업장 처리 기준에 따라 관리하세요.
검토할 수 있는 특징
- 구성이 비교적 단순해 운전·관리 절차를 정하기 쉬움
- 일반적인 디버링·세정 공정에서 시작 방식으로 검토할 수 있음
- 여러 표면 처리 장비에 적용할 수 있으나 제품·설비 호환성을 확인해야 함
공정 조건을 처음 설정할 때 배치식이 관리하기 쉬운 경우가 있습니다. 연마재·컴파운드·처리 시간과 품질 결과를 기록해 조건을 확정하세요.

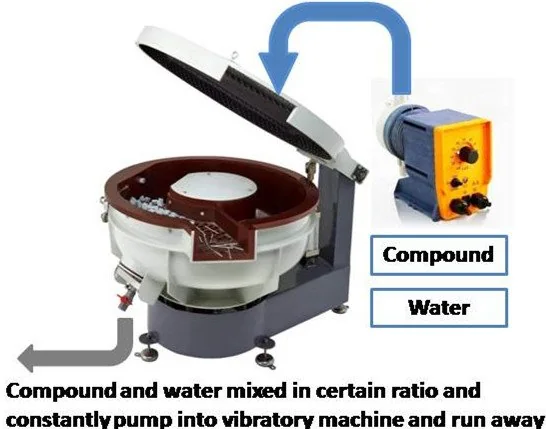

2) 연속 유입·배출식(Flow-through)
Flow-through는 공정액을 장비에 연속 공급하고 사용액을 연속 배출하는 방식입니다. 원문은 이를 “open-loop recirculation”이라고도 부르지만 두 표현은 구성이 서로 모호하므로, 여기서는 연속 유입·배출 방식으로 설명합니다.
유입량과 배출량을 함께 조정해 공정조의 수위를 관리할 수 있습니다. 안정성은 유량, 배수 구조, 장비 부하와 공급 위치에 따라 달라집니다.
검토 시 확인할 항목
- 컴파운드 희석·혼합과 공급 유량을 제품·장비 지침에 따라 관리
- 공정액 공급 위치와 분포를 확인하고 부품 결과를 측정
- 유동이 미세분과 오염물을 배출하는 데 기여할 수 있으나, 여과·배수와 폐액 처리가 필요
연속 공급은 일부 광택·세정 공정에서 검토할 수 있습니다. 스테인리스강 버니싱도 후보가 될 수 있지만, 광택·청정도는 연마재, 컴파운드, 세정수와 공정 조건으로 검증해야 합니다.

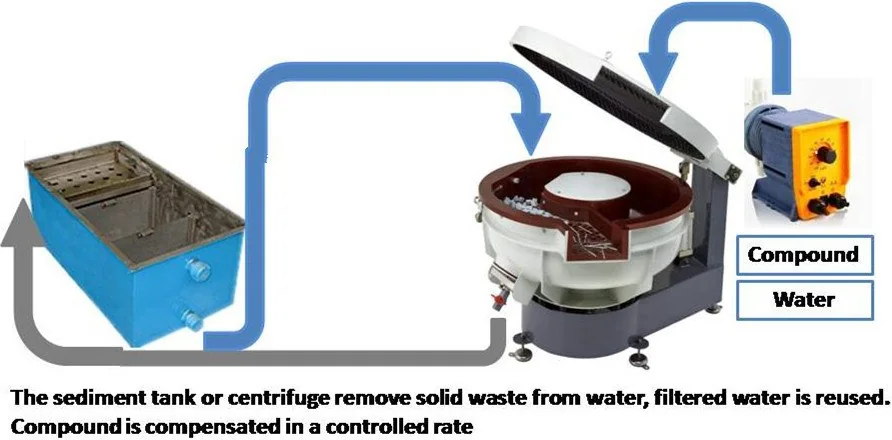

3) 폐액 회수·재순환식(Closed-loop)
폐액 회수·재순환식은 사용액을 모아 여과·처리한 뒤 공정에 다시 사용하는 구성입니다. 적절히 설계하면 배출수량을 줄일 수 있지만 폐수를 완전히 없애지는 않습니다. 슬러지·농축 잔류물과 필요한 배출수는 별도로 처리해야 합니다.
일반적인 구성 요소는 다음과 같습니다.
- 공정액 회수·저장 탱크
- 슬러지·미세분을 분리하는 여과·처리 설비
- 측정 결과와 제품 지침에 따라 컴파운드를 보충하는 공급 장치
여과·부품 잔류 등으로 공정액 조성이 달라질 수 있습니다. 매회 같은 양을 자동으로 더한다고 가정하지 말고, 제품 지침과 농도·품질 측정 결과에 따라 보충 여부와 양을 정하세요.
검토할 만한 적용 조건
- 폐수 처리 비용이나 배출 기준이 설비 선택에 중요한 사업장
- 물·컴파운드 사용량과 잔류 폐기물까지 함께 최적화하려는 공정
- 세라믹 연마재를 사용하는 일부 철 부품 디버링 등. 적합성은 개별 공정에서 확인
연속 유입·배출식보다 표면 광택이 낮거나 추가 세정이 필요할 수 있다는 원문의 설명은 모든 설비에 적용되는 규칙이 아닙니다. 동일 부품·검사 기준으로 표면과 잔류 상태를 비교하세요.
방식별 비교표
| 컴파운드 공급 방식 | 물 사용량 | 컴파운드 사용량 | 관리 난이도 | 표면 결과의 경향 |
|---|---|---|---|---|
| 배치식 | 중간(원문 기준의 상대 평가) | 중간(원문 기준의 상대 평가) | 중간(원문 기준의 상대 평가) | 일반적인 표면 처리 |
| 연속 유입·배출식(Flow-through) | 높음(공급·배출량을 현장에서 측정해 확인) | 높음(공급·배출량을 현장에서 측정해 확인) | 높음(공급·배출량을 현장에서 측정해 확인) | 광택·세정 결과는 부품과 공정 조건에 따라 달라짐 |
| 폐액 회수·재순환식 | 중간(원문 기준의 상대 평가) | 중간(원문 기준의 상대 평가) | 높음(공급·배출량을 현장에서 측정해 확인) | 외관과 세정 결과는 수질·여과·컴파운드 및 추가 세정에 따라 달라짐 |
정리
모든 대량 연마 작업에 적용되는 하나의 최적 컴파운드 공급 방식은 없습니다. 목표 품질, 물·컴파운드 사용량, 폐수 처리, 운영·유지보수 비용을 함께 비교하세요.
- 배치식 → 구성이 단순한 공정에서 검토하고 실제 투입량과 결과를 관리
- 연속 유입·배출식 → 유량·폐수량이 늘 수 있으므로 세정·외관 요구와 총비용으로 평가
- 폐액 회수·재순환식 → 배출수량을 줄일 가능성이 있지만, 여과·수질 관리와 잔류 폐기물 처리 비용을 포함해 평가
부품 소재, 공정 목표(디버링·세정·버니싱), 장비 사양, 물 사용 및 현지 폐수 기준을 함께 검토하세요. 적합한 구성과 컴파운드는 제조사 자료와 샘플 시험으로 확인해야 합니다.
