최근 제조업계에서는 더 높은 표면 품질과 기능 요구가 늘고 있습니다. 선삭과 밀링 같은 기계 가공 후 표면에는 요철과 가공 흔적이 남을 수 있어, 부품 요구사항에 맞는 후속 표면 처리 검토가 필요합니다.
표면 소성 변형 공정은 절삭으로 재료를 제거하기보다 압축 하중으로 표면층을 소성 변형시킵니다. 이러한 냉간 가공은 표면 형상과 잔류응력 등 표면 상태를 바꿀 수 있습니다. 효과는 소재, 초기 표면과 공정 조건에 따라 다릅니다.
버니싱은 표면을 소성 변형시키는 가공 방식 중 하나로, 다양한 제조 분야에서 사용됩니다.
1. 버니싱이란?
버니싱은 공구나 매체와의 접촉으로 표면 상태를 변화시키는 가공 공정입니다.
예를 들어 공구의 볼이 가공된 표면을 따라 움직이며 접촉 압력을 가할 수 있습니다.
버니싱은 일반적으로 소재 표면을 국부적으로 소성 변형하는 냉간 가공입니다. 공정에 따라 요철이나 거칠기를 줄일 수 있으나, 변색 제거와 광택을 항상 보장하지 않습니다.
기계 가공된 금속 표면에는 봉우리와 골 형태의 미세 요철이 남을 수 있습니다.
버니싱 공구는 부품과 소재에 적합한 제어 하중을 적용합니다.
가해진 힘은 표면의 봉우리 부분을 변형시켜 인접한 골 방향으로 재료를 이동시킬 수 있습니다.
그 결과 표면 요철의 높이가 줄어들 수 있습니다. 압력이나 반복 횟수가 과하면 표면과 치수에 악영향을 줄 수 있습니다.

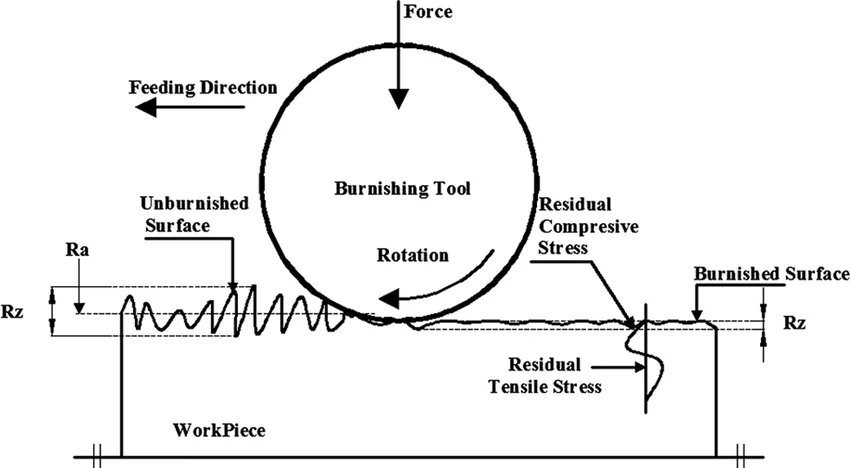

버니싱 공정의 작동 원리 개략도 (원문 출처 표기: ResearchGate)
원문은 이 방법이 1930년대에 미국에서 개발되었다고 소개합니다.
버니싱은 조건에 따라 표면에 압축 잔류응력을 만들 수 있습니다. 그 분포와 크기는 소재, 공구 형상, 접촉 하중, 이송, 반복 횟수 및 초기 표면에 따라 달라지며, 측정이나 검증 없이 보장할 수 없습니다.
버니싱은 여러 산업 분야에서 사용되지만, 적용 가능성과 효과는 부품 및 공정별로 확인해야 합니다.
2. 버니싱의 유형
사용 공구와 가공물 형상, 공정 목적에 따라 버니싱 방법을 나눌 수 있습니다.
대표적인 공구 방식으로 볼 버니싱과 롤러 버니싱이 있습니다.
이 글에서는 볼 버니싱의 원리와 적용 시 고려사항을 다룹니다.
볼 버니싱과 롤러 버니싱 비교 이미지 (원문 제공 출처 표기: Substech)
볼 버니싱: 이 방식에서는 하나 이상의 구형 볼이 공구에 지지됩니다. 볼의 접촉 하중은 유압, 스프링 또는 공작물에 작용하는 상대력 등 설계 방식에 따라 만들어집니다.
일부 유압식 공구는 펌프에서 순환하는 유체 압력으로 볼을 공작물에 누릅니다. 모든 볼 버니싱 공구가 같은 구조를 사용하는 것은 아닙니다.
공구가 가공물을 따라 이송될 때 볼이 표면을 누르며 표면 소성 변형을 일으킵니다.
유압식 장비에서는 유압을 조절해 접촉 하중을 조정할 수 있습니다. 허용 설정은 공구와 공작물 사양을 따르세요.
3. 볼 버니싱의 기대 효과
- 공정 조건을 적절히 설계하고 관리하면 가공 후 표면과 치수 변화를 제어하는 데 활용할 수 있습니다. 치수 정밀도를 자동으로 보장하지 않으므로 공정 전후 측정이 필요합니다.
- 볼 버니싱은 특정 소재와 조건에서 표면 거칠기를 낮출 수 있습니다. 결과는 시험편과 검사 기준으로 확인하세요.
- 다른 표면 처리 공정보다 비용이 낮다는 주장은 설비, 공구, 사이클, 검사와 유지보수 비용을 비교해 평가해야 합니다.
- 일부 연구에서는 특정 소재·시험 조건에서 경도, 압축 잔류응력 또는 피로 수명의 변화를 보고합니다. 이는 모든 부품의 물성 향상이나 수명 연장을 보장하지 않으며, 실제 설계 요구에 맞춘 검증이 필요합니다.
4. 스테인리스강 매체를 이용한 버니싱과 표면 처리
스테인리스강 매체는 진동식·회전식 대량 표면 처리에서 사용되는 매체 중 하나입니다. 개별 스틸 볼 공구를 이용하는 볼 버니싱과는 공정 방식이 다를 수 있습니다.
스테인리스강 매체는 여러 산업 표면 처리 공정에서 사용됩니다. 적합성은 소재, 세척과 후속 공정에 따라 확인하세요.
아래 장점은 공급사 자료의 일반적 설명이며, 모든 부품·공정에서 동일하게 나타난다고 보장할 수 없습니다.
- 접촉 하중과 매체 수명
- 처리 시간
- 도금 전 표면 처리
- 도금층 표면의 기공 관련 주장
- 비용
| 항목 | 기대 효과 | 실무상 의미 |
|---|---|---|
| 4.1 | 높은 접촉 압력과 긴 매체 수명 | 스테인리스강 매체의 중량과 경도는 접촉 조건에 영향을 줍니다. 매체는 소모되거나 오염될 수 있으며, 수명과 고형 폐기물 발생량은 재질·형상·공정·관리 방법에 따라 달라집니다. |
| 4.2 | 짧은 처리 시간 | 강 매체의 중량이 접촉 조건을 바꿀 수 있지만, 항상 처리 속도를 높이는 것은 아닙니다. 원하는 표면 품질, 부품 간 충돌과 세척 시간을 포함해 실제 사이클을 비교하세요. |
| 4.3 | 도금 전 표면 처리 | 매체 접촉은 미세 요철을 변형시켜 도금 전 표면에 영향을 줄 수 있습니다. 도금 결함을 줄이는지는 도금 공정과 전처리 조건별로 검증해야 합니다. |
| 4.4 | 도금된 부품의 기공 관련 설명 | 원문은 연질 도금층의 핀홀 기공을 줄여 부식 저항성을 높일 수 있다고 설명합니다. 이를 일반적인 결과로 단정하지 마세요. 도금층 두께·경도·접착력과 기능을 확인하고 도금업체 승인 및 시험이 필요합니다. |
| 4.5 | 비용 효율성 | 매체 수명이 길면 교체 비용을 줄일 수 있다는 공급사 설명입니다. 실제 총비용에는 매체 손실, 분리, 세척, 오염 관리 및 폐기 비용을 포함해야 합니다. 스테인리스강이라고 해서 모든 조건에서 부식 억제제가 불필요한 것도 아닙니다. |
공구식 볼 버니싱과 스테인리스강 매체 텀블링은 구분해야 합니다
이 글은 유압 공구의 볼 버니싱 원리와 진동조·배럴 안에서 스테인리스강 매체로 부품을 처리하는 사례를 함께 다룹니다. 두 방식은 장비 구성과 부품에 가해지는 접촉 조건이 다르므로 같은 공정으로 간주하지 마세요.
- 공구식 볼 버니싱
구형 공구가 제어된 접촉 하중과 이송 조건으로 가공면을 따라 이동해 표면층을 소성 변형합니다. 압력, 볼 크기, 이송 및 초기 거칠기 등을 공작물별로 설정합니다.
- 매체 기반 대량 버니싱
스테인리스강 매체와 부품을 진동식 또는 회전식 장비 안에서 움직여 서로 접촉시키는 표면 처리 방식입니다. 매체의 질량, 형상, 분리, 세척과 부품 간 충돌 조건을 검증해야 합니다.
- 효과와 검사
거칠기, 치수, 미세경도, 잔류응력, 도금 상태와 피로 성능은 서로 다른 측정 항목입니다. 연구 결과는 특정 소재와 시험 조건에 한정되므로, 실제 부품 요구사항에 맞는 공정 검증 없이 내구성·부식 저항성·수명 향상을 보장하지 마세요.
참고 연구: El-Axir, “An investigation into the ball burnishing of aluminium alloy 6061-T6” (DOI: 10.1243/09544054JEM818); Ozer et al., “Effect of ball-burnishing on surface integrity and fatigue behaviour of 7175-T6 AA” (DOI: 10.1080/02670836.2022.2142744).
5. 스테인리스강 매체 적용 사례
원문은 황동 부품의 찍힘, 긁힘과 스크래치를 버니싱으로 개선할 수 있다고 설명합니다. 표면 외관 복원 가능성과 소재 제거 한계는 부품별로 확인하고 구조적 손상 수리로 표현하지 마세요.
제조업체는 생산성과 비용을 고려해 공정 개선 방법을 찾습니다.
버니싱은 조건에 따라 마모 특성, 외관 또는 표면 상태에 영향을 줄 수 있습니다. 장비 적용만으로 내마모성 향상이나 수명 연장이 보장되지는 않습니다.
a) 황동 피팅 부품
볼 버니싱 전 황동 피팅 부품의 표면은 어둡고 광택이 낮은 상태로 설명됩니다.
원문 사진은 스테인리스강 볼 매체 처리 전후의 외관 차이를 보여줍니다. 광택과 세척 결과는 부품별 시험으로 확인하세요.
원문은 이 부품이 출하 준비되었다고 기재하지만, 출하 적합성은 고객 사양과 검사 결과로 판단해야 합니다.
b) 강철 베어링 부품
다른 예로 강철 베어링 부품을 소개합니다.
원문은 볼 버니싱 후 표면 광택이 달라지고 오염물과 기름이 줄었다고 설명합니다. 세척과 오일 제거가 필요한 경우 호환되는 별도 세척 절차를 검증하세요.
이미지에서 처리 전후 부품을 비교합니다.
볼 버니싱 전·후 철 베어링 부품
c) 황동 프레스 부품
아래 이미지의 왼쪽은 볼 버니싱 전, 오른쪽은 후처리 부품이라고 원문은 설명합니다.
원문은 텀블링 후 펀칭 구멍 주변의 돌출부가 눌렸다고 기재합니다. 돌출 버가 평탄화되는 것과 버가 완전히 제거되는 것은 다를 수 있으므로 구멍 치수와 모서리를 검사하세요.
원문 설명: 표면의 오염과 산화층 제거. 실제 산화물 제거 여부와 세정 상태를 확인하세요.

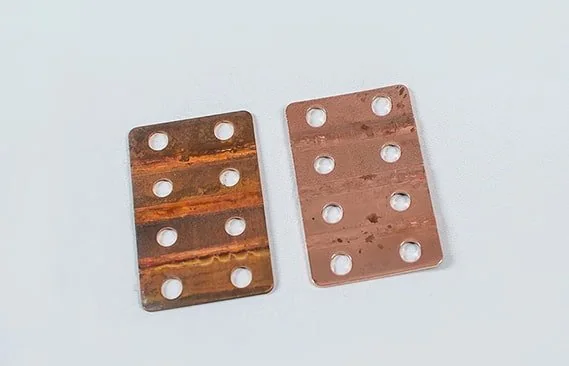

황동 프레스 부품 연마 전·후
원문 공급사가 제시한 스테인리스강 버니싱 적용 예입니다.
- 상업용 식기 처리 시스템이 식당용 식기의 수명을 연장했다는 원문 사례 주장입니다. 독립 시험 자료 없이 일반적인 수명 연장 효과로 표현할 수 없습니다.
- 자동차 부품의 외관과 광택 복원 사례로 소개됩니다. 기능 및 안전 관련 부품은 소재·치수·검사 기준을 확인하세요.
- 항공 분야 부품에 관한 적용 주장입니다. 항공우주 중요 부품에는 승인된 공정, 추적성 및 엔지니어링 검증이 필요합니다.
- 금속 식기류와 중공 식기의 표면 정비 사례로 소개됩니다.
- 금속 서빙 접시 등 여러 제품의 표면 처리 사례로 소개됩니다. 용도별 재질과 세척 기준을 확인하세요.
결론
이 글은 버니싱의 개념과 볼 버니싱 및 롤러 버니싱을 포함한 두 가지 공구 방식을 설명했습니다.
대량 표면 처리에서 사용하는 스테인리스강 텀블링 매체 방식은 공구식 볼 버니싱과 구별해 이해해야 합니다.
원문은 볼 버니싱에 스테인리스강 텀블링 매체를 흔히 사용한다고 설명하지만, 둘은 동일한 공정이 아닐 수 있습니다. 적용 방식과 장비를 명확히 확인하세요.
원문은 공정의 장점과 금속 부품 표면 사례를 소개합니다. 기대 효과는 부품·재료와 공정 조건별로 시험·측정해야 합니다.
표면 처리 적용 문의나 도움이 필요하면 Inovatec에 연락해 주세요.
