로터리 배럴 텀블링 머신 | 금속 디버링·표면 연마 · Inovatec

Name: 로터리 배럴 텀블링 머신 | 금속 디버링·연마
Brand: INOVATEC

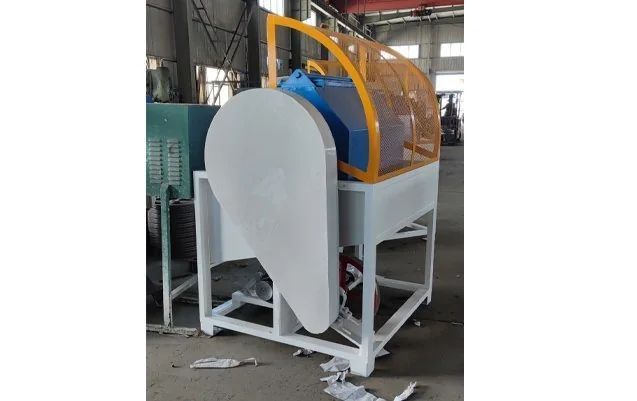

로터리 배럴 텀블링 머신은 회전하는 배럴 안에서 부품과 연마재를 함께 굴려 디버링, 세척, 버니싱 및 표면 연마를 수행하는 배치형 장비입니다. 얇거나 섬세한 부품도 적용을 검토할 수 있지만, 충돌 손상 여부는 부품 형상·장입량·연마재에 따라 시험해야 합니다. DM 시리즈 모델과 실제 작업 용량은 최신 사양서로 확인하세요.

엔지니어에게 물어보세요

가격은 모델·구성·운송 및 설치 조건에 따라 달라집니다. 최신 견적을 요청하세요. 현재 재고와 납기는 모델 및 주문 시점에 따라 공급사에 확인하세요.

Inovatec 기계·진동 마감

로터리 배럴 텀블링 기계의 성능 및 품질

아래 전후 이미지와 수치는 공급사가 제시한 특정 스테인리스 용접 부품 사례입니다. 실제 결과는 소재, 용접 상태, 초기 표면, 장입량 및 연마재에 따라 달라집니다. 양산 전 대표 시료로 검증하세요.

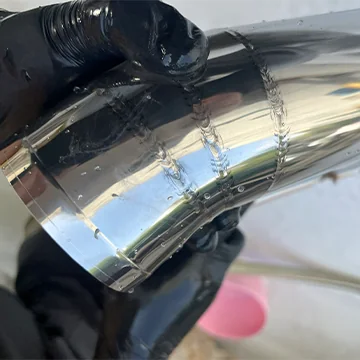

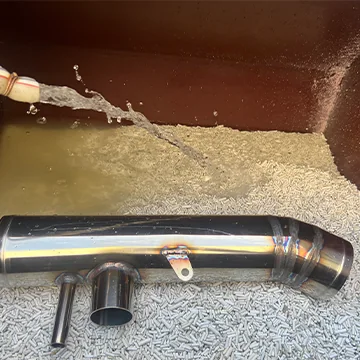

연마 전후의 스테인레스 스틸 용접 부품

전에 후에

라 전 1.0 μm 거칠기

라 애프터 0.2 μm 거칠기

공정 사양

부품 재질 스테인레스 스틸(304)

처리시간(분) 120분

연마재 유형 고급 도자기 핀 2X8mm

연마재 마모율 시간당 0.2%

재료 제거 < 0.2%

일관성 ±1% 표면 균일성

전체 공정 사양

· 스테인레스 스틸 용접 부품 연마 전후

부품 재질	처리시간(분)	연마재 유형	연마재 마모율	라 전	라 후	재료 제거	일관성
스테인레스 스틸(304)	120분	고급 도자기 핀 2X8mm	시간당 0.2%	1.0	0.2	< 0.2%	±1% 표면 균일성

성능 및 품질의 주요 이점

주요 장점

배치 간 일관성: 동일 부품과 공정 조건을 반복하도록 설계된 장비입니다. 표면 결과는 측정 기준을 정하고 샘플 시험으로 확인하세요.
부품 충돌 관리: 느린 회전 방식은 진동식과 다른 가공 동작을 만듭니다. 손상 위험은 부품의 취약부와 충전율·연마재 조합별로 평가해야 합니다.
반복성: 원문은 같은 조건에서 ±1%의 사이클 일관성을 주장하지만 측정 기준과 자료를 제시하지 않습니다. 계약 사양과 시험 기록을 요청해 확인하세요.
시험 이력: 원문은 다양한 금속·부품에서 1,000회 이상 시험했다고 안내합니다. 시험 대상과 데이터는 공급사에 확인하세요.
공정 기록: 제어 구성에 따라 시간, 연마재 및 주요 설정값을 기록할 수 있습니다. 실제 기능은 제어기 사양서에서 확인하세요.

기술 사양

DM 시리즈 배럴 텀블링 기계의 세부 사양. 모델을 비교하고 포괄적인 기술 문서를 다운로드하세요.

모델	용량	크기	모터	무게	속도	안감 두께
모델	(L)	가로x세로x높이(mm)	(kw)	(kg)	(rpm)	(mm)
DM25	25	680x700x750	0.55	100	85	8
DM50	50	730x720x1200	1.1	150	60	8
DM100	100	1020x900x1300	1.1	200	40	10
DM200	200	1090x1000x1420	2.2	500	30	10
DM300	300	1450x1000x1420	2.2	560	30	10
DM500	500	1660x1300x1520	2.5	1000	20	10

주요 기능 및 이점

DM 시리즈는 진동 대신 배럴을 저속 회전시켜 부품과 연마재를 함께 굴리는 방식입니다. 공정 선택은 처리량만이 아니라 부품 간 접촉, 목표 표면, 배치 시간과 작업 안전을 고려해야 합니다.

⚡

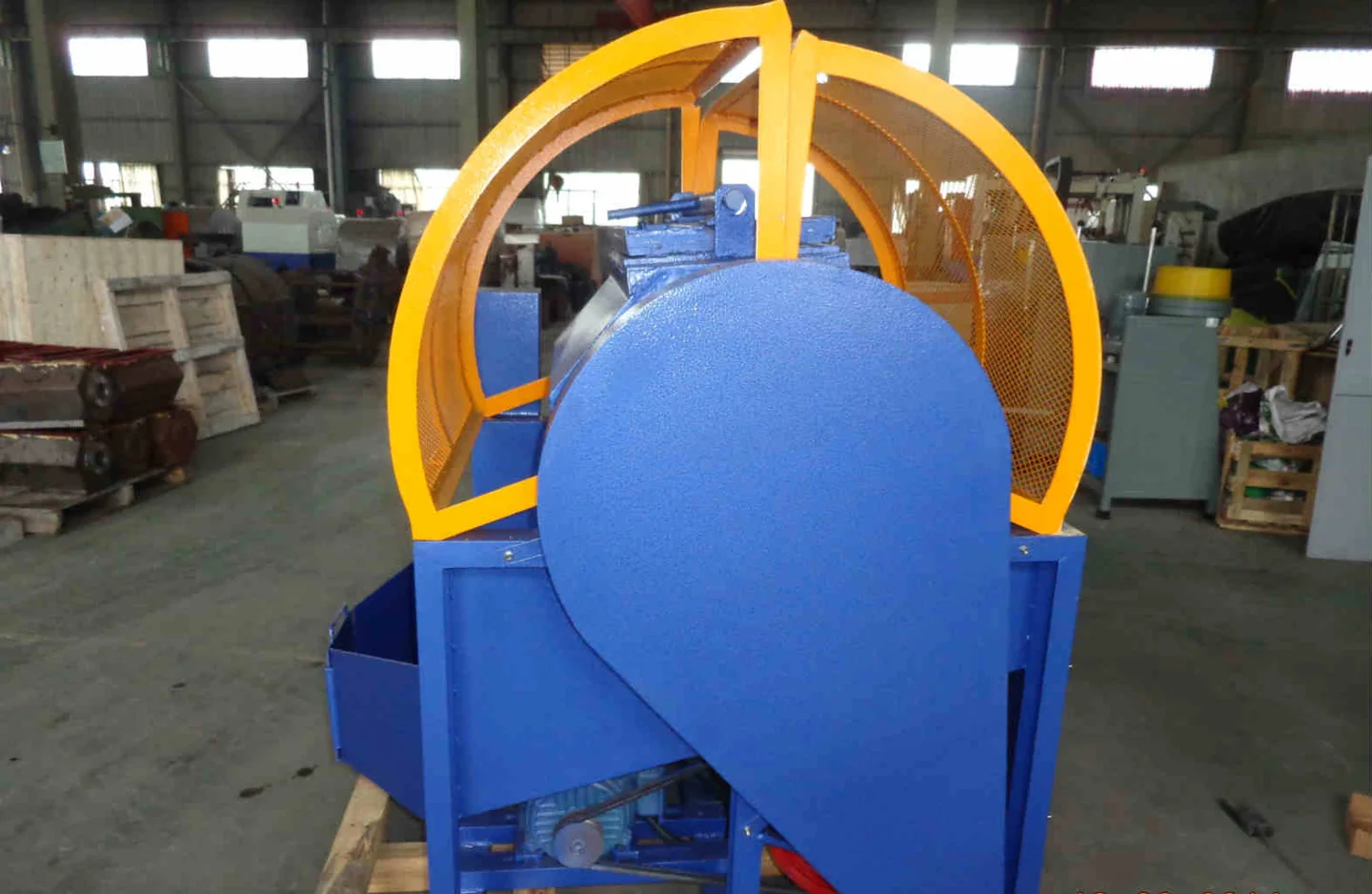

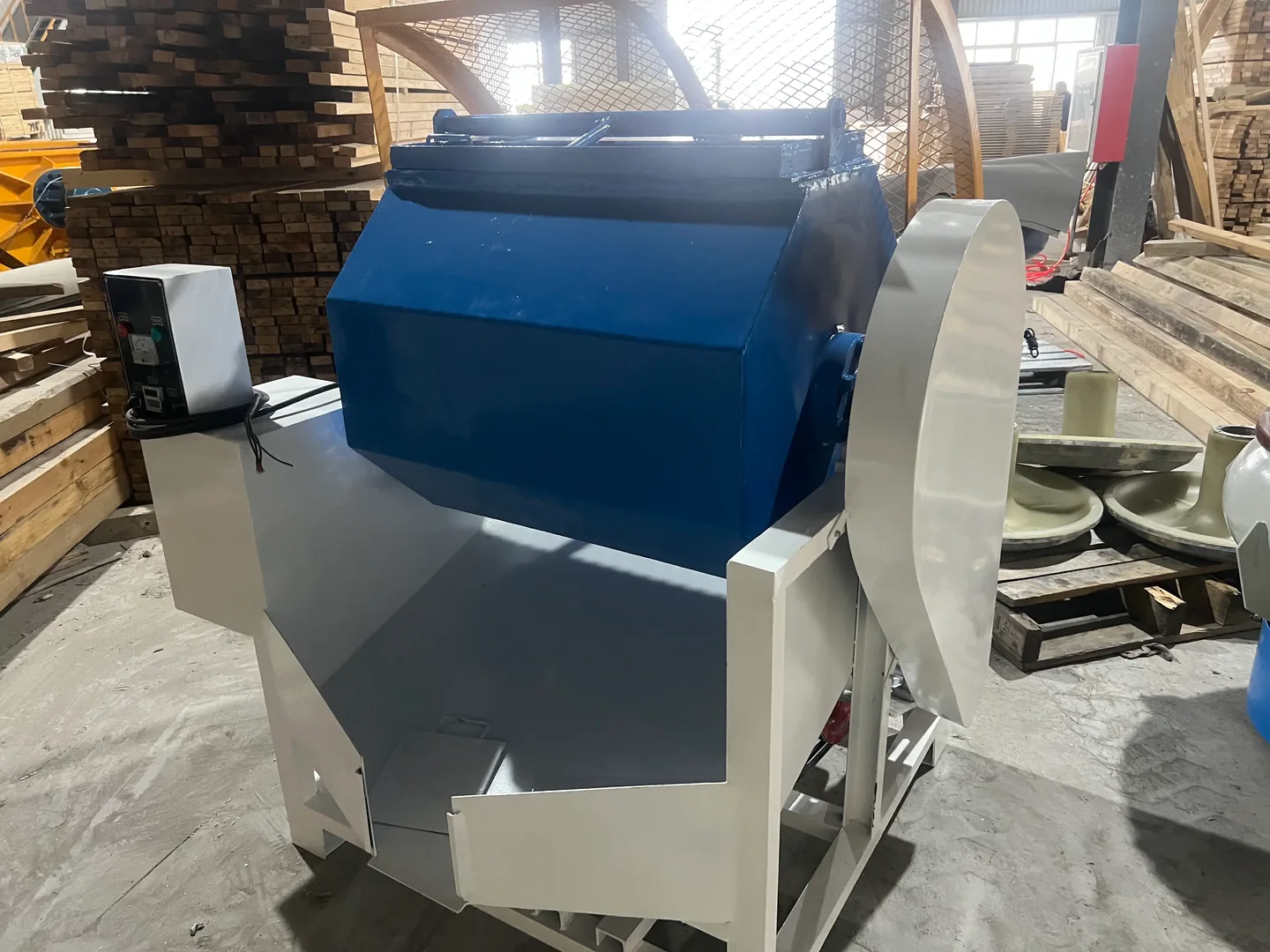

육각 배럴 — 반복적인 텀블링 동작을 위한 구조

DM 시리즈는 육각 단면 배럴을 사용합니다. 회전할 때 부품과 연마재가 함께 올라갔다가 내려오는 동작이 일어납니다. 접촉 패턴과 결과는 충전율, 회전 속도, 부품·연마재 조합에 따라 달라지므로 원형 배럴보다 항상 균일하다고 단정하지 말고 시료로 비교하세요.

육각 단면 배럴은 회전 중 들어 올리고 낙하시키는 텀블링 동작을 만듭니다.
진동식과 다른 회전 가공 방식입니다. 얇거나 섬세한 부품은 실제 손상 여부를 확인하세요.
습식(물·컴파운드) 또는 건식(호두껍질·옥수수 속대·연마 페이스트) 공정을 적용할 수 있습니다. 재료 호환성과 분진 관리를 확인하세요.

⚡

8~10 mm PU 주조 라이닝, 25~500 L 모델 범위(공급사 표기)

공급사 자료에는 8~10 mm PU 라이닝과 DM25~DM500 모델이 기재되어 있습니다. 예시로 DM25는 25 L·0.55 kW·85 rpm, DM500은 500 L·2.5 kW·20 rpm으로 안내됩니다. 모델별 용량이 총용적 또는 작업 용량인지, 전원·중량·치수와 라이닝 두께를 최신 도면 및 발주 사양으로 확인하세요.

8~10 mm PU 라이닝(공급사 표기) — 충격·마모 및 약품 호환성을 실제 조건에서 확인하세요.
DM25~DM500, 25~500 L 모델 — 소량부터 대량 배치까지 작업 용량을 확인하세요.
모델 크기에 따라 회전 속도가 다르게 제시됩니다. 실제 rpm과 조정 범위는 명판·제어 사양으로 확인하세요.

⚡

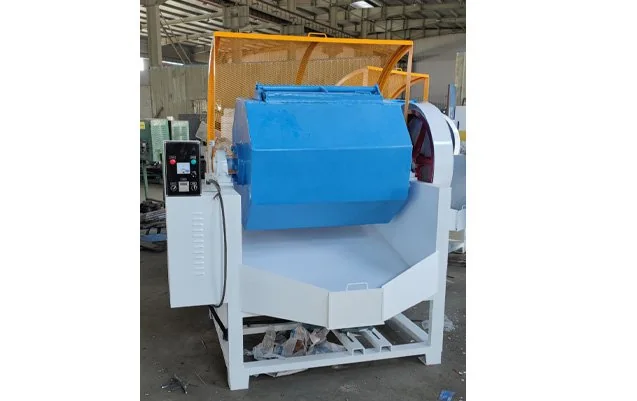

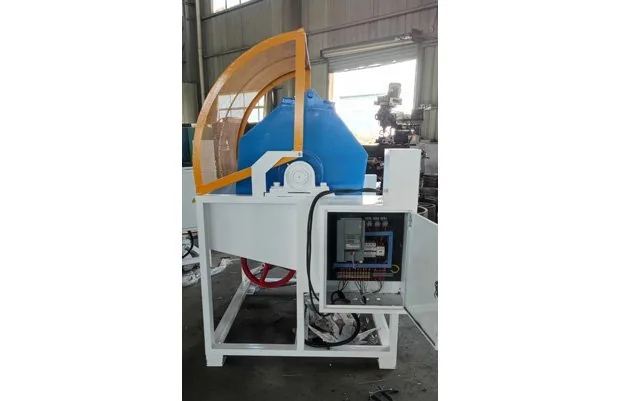

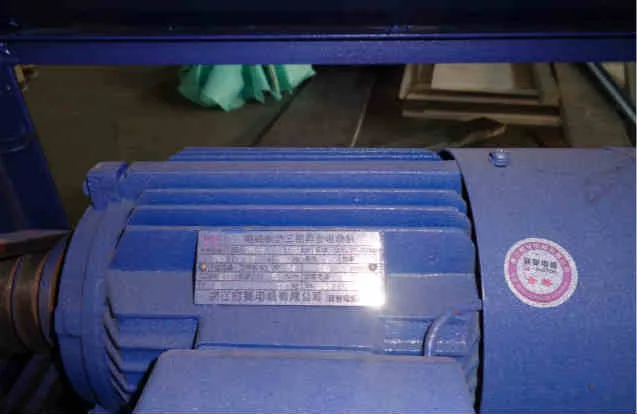

안전 커버, 타이머, 선택형 VFD

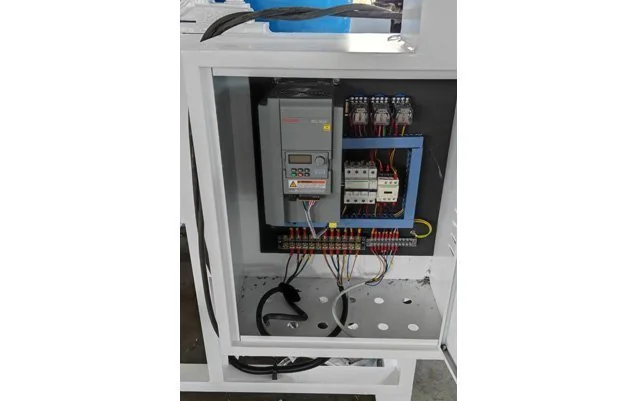

공급사는 힌지형 커버와 디지털 타이머를 안내합니다. 선택형 Bosch Rexroth VFD는 회전 속도를 조정하는 구성이라고 설명합니다. 커버 인터록, 비상 정지, 제동 및 재기동 방지 기능을 모델별로 확인하세요. 타이머 자동 정지는 작업자를 대신하지 않으므로 무인 야간 운전을 권장하지 않습니다.

커버를 닫고 안전장치가 정상 작동하는지 확인하세요. 인터록 및 접근 방지 기능은 모델 문서로 검증하세요.
공정 타이머 — 설정 시간 후 정지 기능(안전 절차와 현장 감시는 별도 필요)
선택형 Bosch Rexroth VFD — 실제 브랜드·모델 및 회전 속도 범위를 확인하세요.

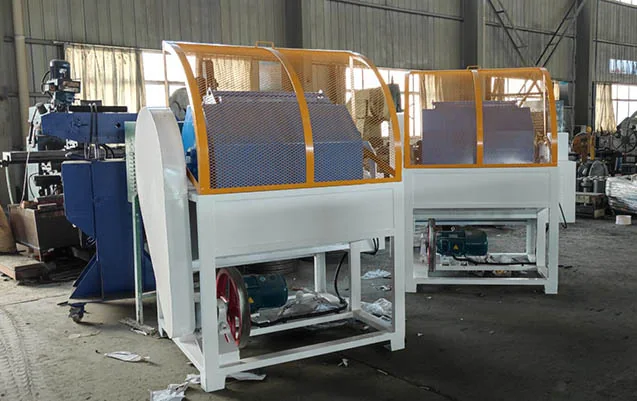

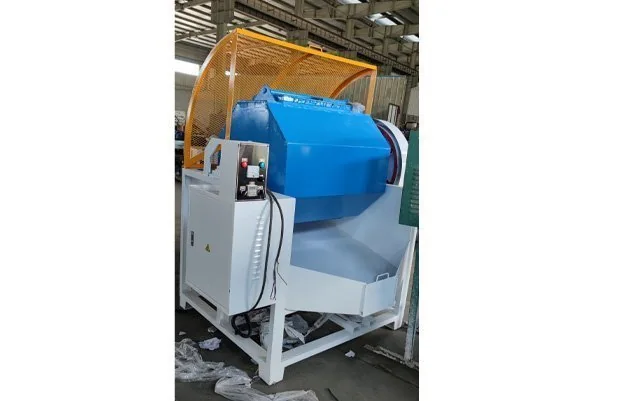

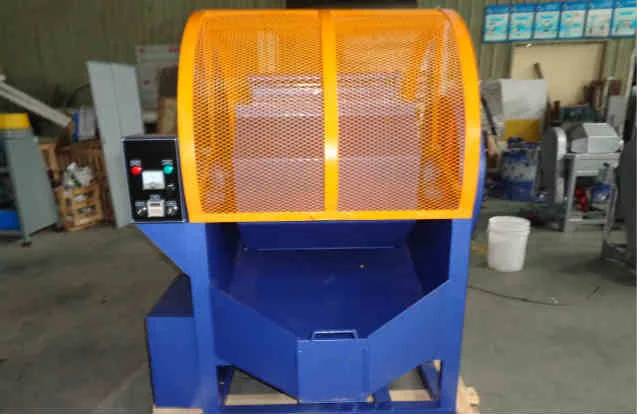

DM 시리즈 로터리 배럴 텀블링 기계 - 제품 개요

DM 시리즈는 수평 배럴을 회전시켜 부품과 연마재를 함께 굴리는 매스 피니싱 장비입니다. 저속 회전 방식은 진동식보다 부드러운 동작을 제공할 수 있지만, 작업 시간과 표면 결과는 조건별로 달라집니다. 취약한 부품을 안전하게 처리한다고 보장할 수 없으므로 샘플 시험이 필요합니다.

원문은 배럴 공정 1~10시간, 진동식 15분~2시간을 일반 범위로 제시합니다. 처리 시간은 버 크기·목표 표면·배치량과 연마재 등에 따라 달라지며, 처리량과 품질을 동일 조건으로 비교해야 합니다.

배럴 텀블링은 오래 사용되어 온 표면처리 방식이며, 25~500 L 모델이 안내되어 있습니다. 경제성은 초기 가격만이 아니라 작업 시간, 인건비, 전력, 소모품, 유지보수와 설치비를 포함해 평가하세요.

회전하는 드럼 안에서 부품과 연마재가 함께 움직입니다. 습식·건식 구성이 가능하며 연마재 없이 운용하는 경우의 허용 여부는 모델·부품·공정 사양으로 확인하세요. 육각형 또는 팔각형 배럴 구성도 주문 사양을 확인하세요.

특징:

가공 시간이 길 수 있는 배치형 표면처리 장비
PU 주조 라이닝(수명은 부하·약품·정비 조건에 따라 달라짐)
디지털 공정 타이머
가변 속도 제어
작업자 보호 커버 및 안전장치(인터록·비상 정지는 모델별 확인 필요)
광택 결과는 소재·초기 표면과 공정 조건에 따라 다르며 시료 시험이 필요합니다.

신청:

매우 작거나 얇거나 길거나 민감한 부품
플라스틱 부품 및 목재 부품 마감
소규모 배치 테스트
저속 배럴 텀블링은 소량 시료 시험이나 특정 부품에 활용할 수 있습니다. 장입량·연마재와 시간에 따른 처리 비용을 비교하세요.
DM 시리즈는 25~500 L 모델로 안내됩니다. 모델별 총용적과 권장 작업 용량을 구분해 최신 도면으로 확인하세요.

표면 마무리 공정

표면 처리 영상과 기술 자료는 해당 모델과 시험 조건을 확인하세요.

추가 정보 얻기

주요 애플리케이션

자동차·항공우주·하드웨어·3D 프린팅 부품은 원문이 제시한 예시입니다. 요구 규격과 안전 중요도에 맞는 공정 검증 없이 적합성을 단정하지 마세요.

🚗

자동차

엔진 부품, 변속기 부품, 브레이크 시스템

✈️

항공우주

터빈 블레이드, 랜딩 기어, 구조 부품

🔧

하드웨어

패스너, 커넥터, 정밀 공구

🖨️

3D 프린팅

후가공, 표면미화, 마무리

Inovatec 매스 피니싱 기계 및 텀블링 연마재를 선택하는 이유는 무엇입니까?

설비 선택 시 기술 사양, 시험 결과, 서비스 범위와 계약 조건을 비교하세요.

🏆

회사 연혁과 기술 이력은 공급사 자료와 근거로 확인하고, 적용 성능은 시료 시험으로 평가하세요.

설립 연도와 실적은 회사 자료로 확인하고, 실제 적용 경험은 유사 부품 시험으로 검토하세요.

🎯

특정 요구 사항에 맞는 맞춤형 솔루션

도면, 유틸리티, 설치 공간과 인터페이스를 기준으로 설계 범위와 변경 책임을 합의하세요.

🌍

글로벌 기술 지원 네트워크

현지 서비스 거점, 지원 언어, 응답 시간과 출장 비용을 계약서로 확인하세요.

⚡

24시간 이내의 빠른 응답

기술 문의의 회신 시간과 지원 가능한 시간대는 주문 시점에 서면으로 확인하세요.

💡

무료 기술 상담

상담 비용, 시편 수량, 시험 범위와 결과 보고서 제공 여부를 사전에 확인하세요.

✅

입증된 실적

원문은 50여 개국 500곳 이상의 고객과 만족도 99%를 주장합니다. 조사 시점·표본·산정 기준과 증빙을 확인하기 전에는 확정 실적으로 사용하지 마세요.

플래시가 제거되고 모서리가 매끄러워졌습니다. 향상된 모양과 느낌.

ABS/PC 하우징 나일론 부품 정리 벽이 얇은 부품 보호

옵션 액세서리

건조기, 이송 장치와 연마재 등은 장비 구성에 따라 선택할 수 있습니다. 생산성 및 폐기물 감소 효과는 실제 라인에서 확인하세요.

가변 주파수 드라이브

조정 가능한 회전 진폭
보쉬 렉스로스 VFD 속도 제어
모터 보호

자동 분리

언로드 후 연마재 및 부품 분리
취급이 용이하고 인건비가 저렴함
맞춤형 및 탈착식 진동 체

완벽한 솔루션 패키지

연동 장비 구성, 설치 책임과 인터페이스를 기술 제안서에서 확인하세요.

🎯

최적화된 성능

기계 효율성과 출력 품질을 극대화하도록 설계된 액세서리

💰

비용 절감

효율성 향상 및 폐기물 감소를 통해 운영 비용 절감

🛠️

쉬운 통합

기존 기계와 원활하게 통합되도록 설계된 모든 액세서리

인증 및 글로벌 신뢰

품질·안전 문서는 실제 발급 자료, 적용 모델 및 유효 범위를 확인하세요.

🏆

ISO 9001:2015

ISO 9001 인증은 인증 기관, 사업장·범위와 유효기간이 적힌 현행 인증서로 확인하세요.

인증기관: SGS

✅

CE 인증

CE 표시는 해당 모델의 적합성 선언서, 적용 지침과 기술 문서를 확인하세요. 표지만으로 모든 지역의 안전 요구사항 충족을 단정할 수 없습니다.

지령: 2006/42/EC

🔍

SGS 테스트 보고서

SGS 보고서의 발급 번호, 대상 모델, 시험 항목과 날짜를 요청해 확인하세요.

테스트 유형: 성능 및 안전

🌱

RoHS 준수

해당 모델의 RoHS 자료 및 대상 부품·물질 범위를 확인하세요.

기준: 2011/65/EU

20년 이상의 우수성

2003년 설립이라는 원문 기재를 회사 등록자료 및 최신 공식 자료로 확인하세요.

2003

회사 설립

2008

첫 해외수출

2015

ISO 9001 인증

2020

500개 이상의 글로벌 고객

2024

첨단 기술

20+

수년간의 경험

500+

글로벌 고객

50+

서비스를 제공하는 국가

99%

만족도

글로벌 입지 및 업계 인지도

전시 이력과 유통망은 공급사 자료로 확인하세요.

🏢

무역 박람회 및 전시회

전 세계 주요 산업 전시회에 정기적으로 참여합니다.

IMTS 시카고 하노버 박람회 CIMT 베이징

🌍

글로벌 유통망

주요 제조 지역에 걸친 전략적 파트너십.

북아메리카 유럽 아시아 태평양

자주 묻는 질문

당사 제품에 대한 일반적인 질문에 대한 답변을 찾아보세요.

소재/부품	목표	메디아	화합물	습식/건식	시간
스테인레스 스틸 스탬핑	디버링 + 가장자리 반경	세라믹 앵글 컷	LC 시리즈(또는 "선택적 복합")	젖은	스테인리스 연마재는 버니싱에 사용할 수 있습니다. 고광택 여부는 소재와 시험 결과를 확인하세요.
알루미늄 다이캐스트	매끄러움 + 가벼운 광택	플라스틱 콘(미세)	온화한 화합물	젖은	1~4시간
황동/구리 부품	밝은 광택	도자기 공	버니싱 컴파운드	젖은	1~3시간
구멍이 있는 작은 부품	균일한 마무리	소형 세라믹/플라스틱	필요에 따라	젖은	2~8시간
드라이 폴리싱	브라이트닝 + 드라이	호두 껍질 / 옥수수 속대	연마 페이스트	마른	습식 공정은 세척과 건조 단계를 계획하고, 배수와 폐수 처리 요건을 확인하세요.

목	배럴 텀블링(로터리/드럼)	진동 마감(진동 보울/욕조)
운동	회전 드럼의 부품 + 연마재 텀블/롤	부품 + 연마재 마찰/진동 시 흐름
다음에 가장 적합	원문은 배럴을 더 부드러운 처리, 섬세 부품 및 긴 사이클에 적합한 것으로 비교합니다. 실제 손상 가능성과 처리량은 같은 부품·조건으로 시험하세요.	진동식 장비가 디버링·모서리 다듬기에서 더 높은 처리량을 제공할 수 있다는 일반 비교입니다. 모델별 용량과 자동화 구성을 확인하세요.
사이클 시간	원문이 제시한 배럴 사이클 범위는 보통 1~10시간 이상입니다. 특정 공정 시간으로 보장되지 않으며 샘플 테스트가 필요합니다.	원문이 제시한 진동식 시간 범위는 15분~4시간입니다. 장비 유형과 공정 조건에 따라 다릅니다.
부품 손상 위험	원문은 회전 방식의 부품 간 충격이 더 낮을 수 있다고 설명합니다. 손상 위험은 부품 형상, 적재율 및 연마재에 따라 달라집니다.	얇거나 섬세한 부품은 진동식에서 손상 가능성이 있을 수 있으나, 적절한 연마재·고정 방법과 시험이 필요합니다.
부품 크기 범위	중소형 부품; 매우 큰 부품은 덜 일반적임	매우 유연합니다. 그릇/욕조는 더 큰 부품을 잘 처리할 수 있습니다.
분리	종종 수동 또는 배치 분리	더욱 쉬워진 자동화: 스크린, 분리 데크, 연속 흐름 옵션
소음	원문은 일반적으로 배럴 방식이 더 조용하다고 비교합니다. 실제 소음은 부하·라이닝·설치 환경별 자료로 확인하세요.	진동식 소음은 장비와 커버·환경에 따라 달라집니다. 현장 측정값으로 비교하세요.
일반적인 연마재	세라믹, 플라스틱, 강철, 호두/옥수수 속대	세라믹, 플라스틱, 도자기, 강철, 유기 매체
최고의 사용 사례	보석류, 정밀부품, 모서리가 취약한 부품	스탬핑, 가공, 다이캐스팅, 대용량 디버링

배럴 텀블링을 선택하는 경우

배럴 텀블링은 다음 조건을 검토할 때 선택할 수 있습니다:

얇은 스탬핑, 섬세한 부품, 쉽게 긁히는 부품
스틸 연마재를 사용한 버니싱(밝은 마감 + 표면 치밀화)
호두껍질/옥수수 속대 + 페이스트를 이용한 건식 연마
긴 사이클을 허용할 수 있는 경우에도 표면 품질, 안전 및 총비용을 시험으로 확인하세요.

진동 마감을 선택하는 경우

진동식 장비는 빠른 처리와 생산 효율이 우선일 때 검토할 수 있습니다:

가공, 스탬핑 또는 다이캐스트 부품의 빠른 디버링/가장자리 반경 처리
더 높은 처리량 및 더 쉬운 분리/자동화
연마재 변경에 따른 다단계 처리(디버링 → 부드러운 → 광택)
더 짧은 주기로 일관된 결과를 원합니다.

장비 선택의 참고 기준

빠른 디버링 또는 처리량이 우선인가요? 진동식 공정의 샘플과 생산 데이터를 비교하세요.
상대적으로 부드러운 가공을 찾나요? 회전 배럴도 손상 없는 공정을 보장하지 않으므로 시료로 검증하세요.

목	젖은 배럴 텀블링	건식 배럴 텀블링
다음에 가장 적합	디버링, 청소, 녹 제거, 모서리 반경 처리, 사전 연마	최종 브라이트닝, 부드러운 폴리싱, 건조에 민감한 부분, 광택 강화
메디아	세라믹/플라스틱/스틸(버니싱)	호두 껍질 / 옥수수 속대 / 목재 연마재 + 연마 페이스트
액체	물 + 화합물(선택 사항)	물 없음(페이스트 또는 분말만 가능)
표면 작용	더욱 강력한 절단 + 세척 작용	더 부드럽고 온화한 "버핑" 액션
일반적인 사이클 시간	원문 예시 범위: 버 크기에 따라 0.5~6시간. 실제 시간은 샘플 시험으로 결정하세요.	원문 예시 범위: 광택 목표에 따라 1~10시간. 실제 시간은 샘플 시험으로 결정하세요.
종료 결과	무광택 → 새틴 → 사전 광택 처리(매체에 따라 다름)	새틴 → 브라이트 → 고광택 (마지막 단계에 가장 적합)
이상적이지 않을 때	물이 갇히거나 건조할 수 없는 부품	심한 버, 기름기/더러운 부품, 강력한 디버링 요구 사항
