표면 거칠기는 제품 품질과 성능에 영향을 주는 요소입니다. 마찰, 마모, 밀봉, 코팅 접착, 부식 거동과 외관에 영향을 줄 수 있습니다. 제조 현장에서는 일관된 사양·검사·공정 관리를 위해 Ra를 비롯한 표면 파라미터를 사용합니다.
이 가이드에서는 표면 거칠기의 의미와 측정 방법, 적용 목적에 맞는 표면 마감 선택 시 고려사항을 살펴봅니다.
표면 거칠기(Ra)란 무엇인가요?

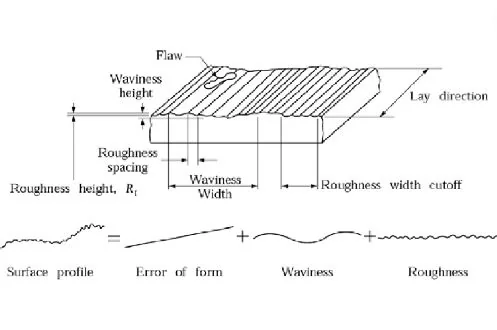

표면 거칠기는 절삭, 가공, 연삭, 주조 등 제조 공정 후 표면에 남는 미세한 요철을 설명합니다. 이러한 미세한 불규칙성은 일반적이며 크기와 형태가 부품 성능에 영향을 줄 수 있습니다.
Ra(산술 평균 거칠기)는 널리 사용하는 표면 거칠기 파라미터입니다. 지정된 평가 길이에서 평균선으로부터 프로파일 높이의 절댓값 편차를 평균한 값입니다. 일반적으로 Ra가 낮으면 더 매끄럽고, 높으면 더 거친 표면을 뜻합니다.
표면 마감이란 무엇인가요?
표면 마감은 거칠기보다 넓은 개념으로, 제조 후 표면의 전반적인 상태를 가리킵니다. 다음 요소를 포함할 수 있습니다.
표면 조직과 거칠기 수준
파상도와 가공결 방향
시각적 외관(무광, 새틴, 광택)
기능 특성(밀봉, 마찰, 코팅 준비 상태)
여러 산업에서 표면 마감 요구사항은 제품의 성능과 신뢰성에 직접 연결됩니다.
표면 거칠기의 단위
Ra는 표면 거칠기를 나타내는 대표적인 일반 지표입니다. 단위는 마이크로미터(µm) 또는 마이크로인치(µin)입니다.
Rz(최대 높이 파라미터)
Rz는 지정된 평가 조건에서 프로파일의 산봉우리와 골짜기 높이 차이를 나타내는 파라미터입니다. 정의와 계산 방법은 적용 표준 및 버전에 따라 확인해야 합니다. 단위는 µm 또는 µin입니다.
Rq(제곱평균제곱근 거칠기)
Rq는 프로파일 높이 편차의 제곱평균제곱근입니다. Ra와 연관되지만 큰 편차에 대한 민감도가 다를 수 있습니다. 단위는 µm 또는 µin입니다.
Rp(최대 산봉우리 높이)
Rp는 지정된 평가 구간에서 기준선 위로 가장 높이 솟은 산봉우리의 높이를 나타냅니다. 단위는 µm 또는 µin입니다.
Rv(최대 골짜기 깊이)
Rv는 지정된 평가 구간에서 기준선 아래 가장 깊은 골짜기의 깊이를 나타냅니다. 단위는 µm 또는 µin입니다.
| Ra (µm) | Rq (µm) | Rp (µm) | Rv (µm) |
|---|---|---|---|
| 39.3 | 46.1 | 156.6 | 71.5 |
| 38.4 | 45.7 | 150.0 | 70.1 |
| 40.8 | 46.5 | 158.8 | 71.2 |
표면 거칠기 파라미터(µm)
제조에서 표면 거칠기가 중요한 이유
표면 거칠기는 기능, 제조 비용과 고객의 품질 인식에 직접 영향을 줄 수 있습니다.
기능 및 성능
베어링, 기어, 미끄럼 접촉면 등 기계 부품은 마찰 손실을 줄이고 신뢰성을 높이기 위해 거칠기를 관리해야 할 수 있습니다.
마찰·마모·윤활(트라이볼로지)
거칠기는 표면 접촉과 마모, 윤활막 유지에 영향을 줍니다. 적절한 관리는 마모를 줄이고 사용 수명을 늘리는 데 도움이 될 수 있습니다.
밀봉 및 접촉면
자동차·항공우주·유체 시스템의 밀봉면은 누출을 막고 기능을 유지하기 위해 특정 거칠기 범위를 요구할 수 있습니다.
제조 가능성과 후속 공정
거칠기는 도장·도금·연마·접착 공정에 영향을 줍니다. 적절한 표면 상태가 공정 안정성과 수율을 높일 수 있습니다.
품질 관리 및 검사
도면과 표준에는 표면 파라미터가 포함될 수 있습니다. 일관된 측정으로 부품이 설계 요구사항을 충족하는지 확인합니다.
외관과 소비자 인식
소비자용 제품은 표면의 촉감과 외관이 품질 인식에 큰 영향을 줄 수 있습니다.
내식성
표면 조직은 특히 가혹한 환경에서 부식 발생과 코팅 성능에 영향을 줄 수 있습니다.
비용 최적화
Ra를 낮추려면 추가 공정, 더 고운 연마재, 느린 이송 속도가 필요할 수 있습니다. 따라서 “가능한 한 매끄럽게” 만들기보다 기능 요구에 맞춰 거칠기를 지정해야 합니다.
표면 거칠기 기호와 용어
표면 거칠기 파라미터는 표준화되어 있습니다. 아래는 자주 쓰이는 용어입니다. 도면의 표준 번호와 버전을 함께 확인하세요.
Ra: 산술 평균 거칠기
Rz: 최대 높이 파라미터(정의는 적용 표준에 따름)
Rq: 제곱평균제곱근 거칠기
Rp: 최대 산봉우리 높이
Rv: 최대 골짜기 깊이
단위는 일반적으로 µm 또는 µin(마이크로인치)입니다.
제조 공정별 일반적인 Ra 범위
Ra 값은 공정, 공구 상태, 재료와 가공 조건에 따라 달라집니다. 아래 범위는 일반 참고값이며 보장 결과가 아닙니다.

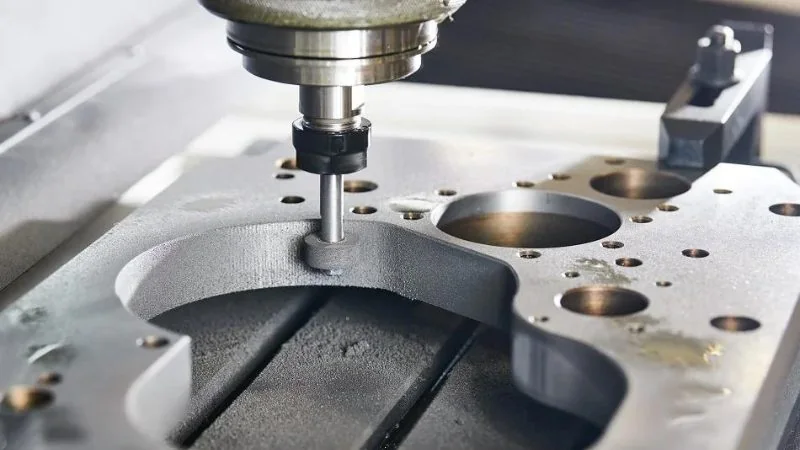

절삭 가공
선삭·밀링: Ra 약 0.8~6.3 µm가 일반적으로 제시됩니다. 소재와 가공 조건에 따라 달라집니다.
연삭: Ra 약 0.1~1.6 µm가 흔히 제시되며, 정밀 연삭에서는 더 낮을 수 있습니다.
판재 절단
레이저 절단: 출력, 속도, 보조 가스에 따라 결과 범위가 달라질 수 있습니다.
워터젯 절단: 비교적 거친 면이 생길 수 있으며 연마재 종류와 압력이 영향을 줍니다.
용접
TIG 용접은 산화 제어가 용이해 MIG보다 매끄러운 경우가 많다고 소개되지만 실제 표면은 조건에 따라 다릅니다.
MIG 용접은 거칠기가 더 높을 수 있습니다. 용접 조건과 보호 가스가 영향을 줍니다.
주조
사형 주조: 일반적으로 거친 주조 표면이 형성되며 범위가 넓습니다.
인베스트먼트 주조: 사형 주조보다 주조 표면이 매끄러운 경우가 많습니다.
다이캐스팅: 사형 주조보다 비교적 매끄러운 표면을 얻을 수 있습니다.
팁: 빠른 참고가 필요하면 이 절에서 표면 거칠기 비교 차트(Ra) 페이지로 연결하세요.
실제 범위는 재료, 공구 상태와 공정 설정에 따라 달라집니다. 아래 표는 참고용입니다.
| 공정 | 일반적인 Ra (µm) | 일반적인 Ra (µin) | 일반적인 적용 및 참고사항 |
|---|---|---|---|
| 드릴링 | 6.25 – 1.60 | 246 – 63 | 일반 홀 가공. 홀 출구에 버가 생기는 경우가 많아 디버링이 필요할 수 있습니다. |
| 밀링 | 6.25 – 0.80 | 246 – 31 | 일반 절삭 가공. 공구 날 상태와 이송 속도가 표면에 큰 영향을 줍니다. |
| 선삭 | 6.25 – 0.40 | 246 – 16 | 축과 회전 부품 가공. 안정된 셋업과 마무리 절삭으로 더 낮은 Ra를 얻을 수 있습니다. |
| 브로칭 | 3.20 – 0.80 | 126 – 31 | 키홈·스플라인 가공. 생산 공정에서 일관성을 확보하기 쉽습니다. |
| 리밍 | 3.20 – 0.80 | 126 – 31 | 홀 치수와 표면을 개선하는 공정으로 맞춤 공차와 표면 품질이 중요할 때 사용합니다. |
| 연삭 | 1.60 – 0.10 | 63 – 4 | 정밀 치수와 표면 마감에 사용되며 경화 부품에서 흔합니다. |
| 호닝 | 0.80 – 0.10 | 31 – 4 | 실린더·유압 부품의 고정밀 보어에 사용하며 형상과 표면을 개선합니다. |
| 폴리싱 | 0.40 – 0.10 | 16 – 4 | 외관 개선과 마찰 감소를 위한 공정으로 도금·코팅 전에 사용되기도 합니다. |
| 랩핑 | 0.40 – 0.05 | 16 – 2 | 평탄도가 높은 밀봉면을 만드는 정밀 공정입니다. 엄격한 공차와 높은 접촉률이 요구될 수 있습니다. |
| 슈퍼피니싱 | 0.20 – 0.025 | 8 – 1 | 베어링·기어 표면의 마찰을 낮추고 피로 성능을 높이기 위한 정밀 마감 공정입니다. |
| 전기도금 | 0.80 – 0.10 | 31 – 4 | 최종 표면은 바탕면의 마감과 도금 두께에 따라 달라집니다. 내식성 또는 외관을 위해 적용합니다. |
| 사형 주조 | 25.0 – 12.5 | 984 – 492 | 거친 주조 표면이 일반적입니다. 기능면은 추가 가공이나 마감이 필요할 수 있습니다. |
| 인베스트먼트 주조 | 3.20 – 1.60 | 126 – 63 | 주조 상태의 표면이 비교적 매끄러우며 최종 형상에 가까운 부품에 사용됩니다. |
| 다이캐스팅 | 1.60 – 0.80 | 63 – 31 | 대량 생산에서 양호한 표면을 얻을 수 있지만 파팅 라인에는 디버링이 필요할 수 있습니다. |
| 단조 | 12.5 – 3.20 | 492 – 126 | 산화 스케일과 표면 조직이 생길 수 있습니다. 주요 기능부는 추가 가공·마감이 필요한 경우가 많습니다. |
| 압출 | 3.20 – 0.80 | 126 – 31 | 프로파일 제품에 사용하며 다이 상태와 합금에 따라 표면이 달라집니다. |
| 레이저 절단 | 6.25 – 0.80 | 246 – 31 | 절단면 거칠기는 출력과 절단 속도 등에 따라 달라집니다. (영어 원문은 이 문장에서 중간에 끊겨 있습니다.) |
목표 Ra를 구현하는 매스 피니싱: 공급사 사례 데이터
CNC 가공만으로 마감하는 것과 달리 진동식·원심 디스크식·원심 배럴식 매스 피니싱으로 한 번의 자동 배치 공정에서 표면 거칠기를 70~90% 낮출 수 있다고 제조사는 주장합니다. 원문은 작업자 편차 없이 대량 부품의 Ra를 일정하게 얻는다고 설명하며 아래 수치를 Inovatec 생산 시험 사례로 제시합니다. 재료·초기 표면·측정 조건과 합격 기준은 공개 원문에 충분히 기재되어 있지 않으므로 보편적 성능이나 보증값으로 해석하지 마세요.
공급사 제시 사례: 스테인리스강 304 원판 부품
공정: 진동 디버링 장비 텀블링 / 연마재: GC 세라믹 ACT 20 × 20 mm (¾인치) / 사이클: 60분. 아래 결과는 공급사가 제시한 사례이며 시험 보고서와 측정 조건을 요청해 확인하세요.
| 가공 전 Ra | 가공 후 Ra | 거칠기 감소율 | 재료 제거량 | 배치 간 일관성 |
|---|---|---|---|---|
| 1.0 µm | 0.18 µm | 82% | <0.3% | 표면 균일도 ±1% (원문 기재, 측정 방식·표본 수 확인 필요) |
공급사 제시 공정 사양:
| 부품 재료 | 가공 시간 | 연마재 유형 | 연마재 마모율 | 재료 제거량 | 일관성 |
|---|---|---|---|---|---|
| 스테인리스강 304 (공급사 사례) | 60분 (공급사 사례) | GC 세라믹 ACT 20 × 20 mm (원문 표기) | 시간당 0.5‰ (공급사 기재, 계산 기준 확인 필요) | <0.3% (치수 영향 최소화라는 공급사 주장; 측정 조건 확인 필요) | 표면 균일도 ±1% (원문 기재, 측정 방식·표본 수 확인 필요) |
공정별 Inovatec 매스 피니싱 Ra 가공 능력
| 공정 | 달성 가능한 Ra (원문 표기; 시험 조건 확인 필요) | 일반적인 적용 분야 |
|---|---|---|
| 진동식 마감(원형조·통형) | 0.1 – 1.6 µm | 디버링, 일반 표면 개선, 대량 배치 |
| 원심 디스크 마감 | 0.05 – 0.8 µm | 정밀 소형 부품, 10~20분의 빠른 사이클 (공급사 주장; 시편 검증 필요) |
| 원심 배럴 마감 | 0.025 – 0.4 µm | 고정밀 부품, 엄격한 Ra 공차(<0.1 µm라는 공급사 주장) |
| 등방성 슈퍼피니싱(REM 공정) | <0.1 µm | 기어·베어링·항공우주 및 모터스포츠 부품 |
| CNC 선삭·밀링(비교 기준) | 1.6 – 6.3 µm | 일반 부품의 가공 직후 표면 |
| 원통·평면 연삭(비교 기준) | 0.4 – 1.6 µm | 평면 및 원통형 정밀 표면 |
매스 피니싱에서 달성 가능한 Ra에 영향을 주는 요소
연마재 종류와 입도: 미세한 입도와 작은 연마재는 접촉 특성을 바꿔 Ra에 영향을 줄 수 있습니다. GC 세라믹이 강 합금에 표준이라는 설명과 알루미늄·황동에 플라스틱 연마재를 권하는 내용은 공급사 가이드입니다. 소재·공정에 맞춰 샘플 시험으로 선정하세요.
사이클 시간: 제조사는 많은 목표 Ra가 30~90분 내 달성된다고 안내합니다. 시간이 길수록 Ra가 더 낮아질 수 있지만 개선 폭은 공정 단계에 따라 달라질 수 있습니다. 실제 시간과 표면 결과를 기록하세요.
가공 컴파운드: 컴파운드는 절삭 작용을 조절하고 재스크래치를 줄이는 데 사용됩니다. Ra 0.2 µm 미만 목표의 최종 단계에는 버니싱 컴파운드를 쓴다고 안내하지만, 화학 성분·폐수·소재 호환성과 결과를 확인해야 합니다.
장비 유형과 G-포스: 원문은 원심 배럴 장비가 최대 25G, 진동식 장비가 3~5G라고 제시하며 특정 부품에서 Ra 0.1 µm 미만을 달성할 수 있다고 주장합니다. G값과 Ra는 모델·적재·측정 조건별 자료와 샘플 시험으로 검증하세요.
부품에서 특정 Ra를 달성해야 하나요?
재료, 현재 Ra와 목표 Ra를 알려 주시면 장비·연마재 선정과 유사 부품의 참고 데이터를 안내한다고 공급사는 설명합니다. 최종 공정은 시편 결과와 측정 조건을 기준으로 결정하세요.
표면 거칠기 측정 방법
표면 거칠기는 일반적으로 촉침식 프로파일 측정기나 광학식 표면 측정 장비로 측정합니다. 측정 방식은 표면 특성과 도면 요구에 맞춰 정하고 다음 조건을 기록하세요.
측정 위치 선택: 기능면과 도면 요구사항을 고려해 대표 측정 위치를 정합니다.
표면 세척: 측정 결과를 왜곡할 수 있는 오일, 이물질과 잔류물을 제거합니다.
촉침·프로브 선택: 예상 거칠기에 적합한 팁 반경과 측정 방식을 선택합니다.
측정 파라미터 설정: 반복성을 위해 평가 길이, 필터/컷오프 파장과 샘플링 조건을 정합니다. 적용 표준과 측정기 설정을 일치시키세요.
측정기 교정: 정확도를 확보할 수 있도록 제조사 절차에 따라 교정 상태를 확인합니다.
측정 및 데이터 분석: Ra와 필요한 Rz/Rq 등의 값을 기록하고 사양 한계와 비교합니다.
신뢰성 확인을 위해 반복 측정: 표면 편차를 고려해 여러 위치를 측정합니다.
결과 문서화: 추적성과 품질 감사를 위해 파라미터, 측정 위치와 조건을 기록합니다.
프로젝트에 적합한 표면 거칠기 선택 방법
목표 거칠기는 기능 성능과 제조 가능성을 함께 고려해 정해야 합니다.
기능 요구사항: 마찰, 마모, 밀봉 및 접촉면 요구사항
재료 특성: 경도, 부식 거동 및 열 영향
산업 표준: 항공우주·자동차·의료 분야는 별도의 한계를 지정할 수 있습니다.
제조 공정 능력: 절삭·연삭·후속 마감 공정의 능력
사용 환경: 가혹한 환경에서는 내구성을 위해 표면 마감을 관리해야 할 수 있습니다.
비용 제약: Ra를 낮추면 공정 비용이 높아질 수 있습니다.
외관: 소비자 제품은 외관과 촉감을 우선할 수 있습니다.
검증: 시제품 시험과 검사 결과로 적합성을 확인합니다.
