엔진 블록 표면 처리 가이드: 장비·매체·공정 선택

엔진 부품을 제조하거나 재생하는 업무를 하고 계신가요?

그렇다면 생산 공정에 엔진 부품의 세척이나 표면 처리가 포함될 수 있습니다.

엔진 블록은 피스톤과 관련 부품을 지지하며 연소실을 구성합니다.

엔진 블록과 관련 부품에는 알루미늄 합금이나 주철 등 여러 소재가 사용됩니다. 소재는 부품별 도면과 사양으로 확인하세요.

제조 후 세척·버 제거·표면 처리가 필요한지는 부품 기능과 후속 공정 기준에 따라 판단해야 합니다.

아래에서 엔진 블록의 표면 처리 매체와 진동식 장비를 선택할 때 확인할 점을 살펴봅니다.

1. 엔진 블록 표면 처리에 적합한 진동 매체는 무엇인가요?

엔진 블록은 복잡하고 섬세한 형상을 가질 수 있으므로 취급과 고정에 주의해야 합니다.

블록에는 수작업으로 접근하기 어려운 좁은 틈이 있을 수 있습니다.

이러한 부위의 세척이나 표면 처리를 위해 매체 사용을 검토할 수 있습니다. 매체가 실제 부위에 닿는지 시험으로 확인하세요.

1.1 도자기질 매체

도자기질 매체는 점토 성분을 기반으로 제조될 수 있으며, 제품에 따라 알루미나나 카올린 등의 성분을 포함할 수 있습니다. 정확한 조성은 제품 사양서를 확인하세요.

도자기질과 일반 세라믹 연마재는 조성과 절삭 특성이 제품마다 다릅니다. 민감한 부품에 사용할 때는 연마력과 표면 영향을 공급사 자료 및 샘플 시험으로 확인하세요.

원문은 습식 표면 처리에 도자기질 매체를 제안합니다. 분진이나 잔류물 제거에 도움이 될 수 있다고 설명하지만, 세척 성능은 오염물·액체·컴파운드와 배수 조건에 따라 다릅니다.

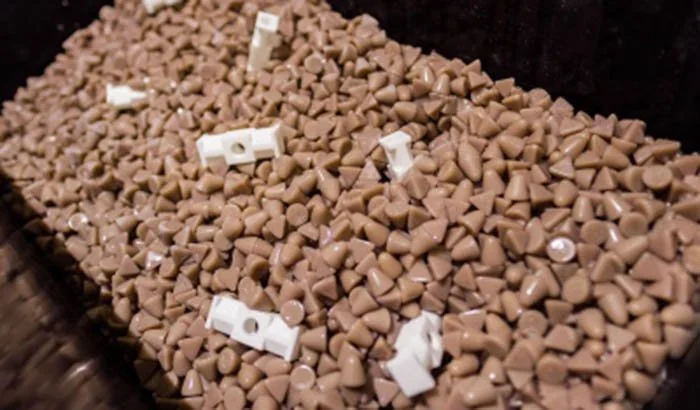

1.2 플라스틱(합성수지) 매체

플라스틱 매체는 처리 중 부품끼리 직접 접촉하는 상황을 줄이도록 사용할 수 있습니다. 적재량과 부품 형상에 따른 접촉·손상 가능성을 확인하세요.

합성수지 매체는 제품에 따라 알루미나, 지르코니아, 실리카 등의 연마 성분과 폴리에스터 수지를 포함할 수 있습니다. 원문에 제시된 1:1 혼합 비율은 모든 제품에 적용되지 않으므로 제조사 성분표를 확인하세요.

합성수지 매체는 원뿔형, 포물면형 등 여러 형상으로 공급될 수 있습니다. 원문은 크기 범위를 6~100mm로 안내하지만 실제 규격은 제품 카탈로그로 확인하세요.

플라스틱 매체는 표면 평활화에 사용될 수 있습니다. 부품을 손상하지 않거나 오래 사용할 수 있다는 성능은 소재·형상·공정 조건과 제품별 마모 시험으로 확인하세요.

2. 엔진 블록 표면 처리 장비 유형

INOVATEC은 엔진 블록을 위한 두 가지 처리조형 진동 장비를 소개합니다. 모델별 치수와 적재 한도를 확인하세요.

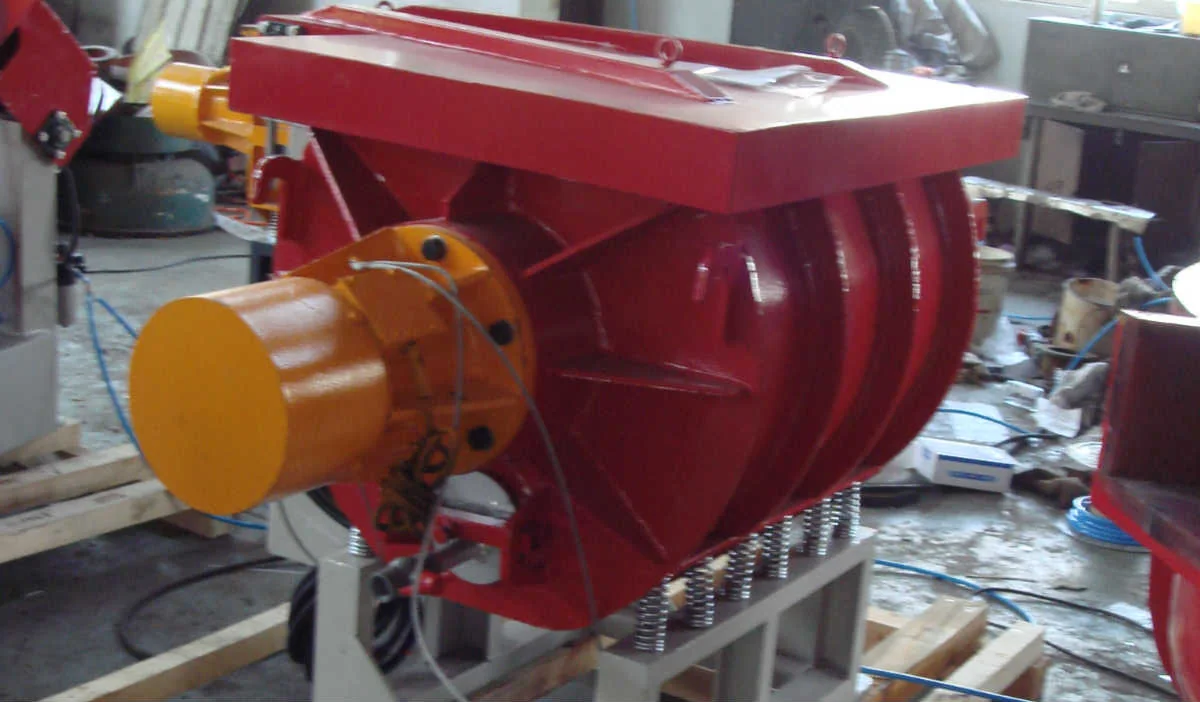

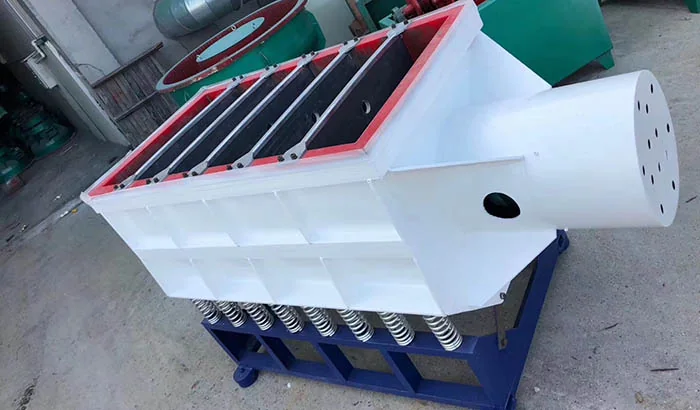

2.1 TVB(B) 처리조형 진동 표면 처리기

이 장비는 다른 유형의 장비에 들어가지 않는 크고 부피가 큰 엔진 부품을 처리하도록 설계된 것으로 소개됩니다. 실제 챔버와 허용 하중을 도면에서 확인하세요.

처리조형 장비는 대형 부품을 배치 처리하는 데 활용할 수 있습니다. 안전은 기계 구조, 부품 고정, 작업 절차와 방호 장치에 따라 달라집니다.

원문은 직벽형 처리조 구조를 특징으로 설명합니다. 구조 자체가 부품 안전을 보장하지는 않으므로 적재 및 운전 조건을 확인하세요.

TVB(B)에는 부품을 나누어 담기 위한 칸막이 구성이 제공될 수 있습니다. 칸막이와 부품이 호환되는지 확인하세요.

칸막이는 처리 중 부품 간 직접 접촉을 줄이는 데 도움이 될 수 있습니다. 손상 위험을 완전히 없애지는 않으므로 샘플 시험으로 확인하세요.

복잡하고 섬세한 부품은 고정, 연마재 접촉과 치수 변화를 고려해 별도로 평가해야 합니다.

원문은 다음 유형에 이 모델을 제안합니다. 적용 가능 여부는 부품별 시험으로 확인하세요.

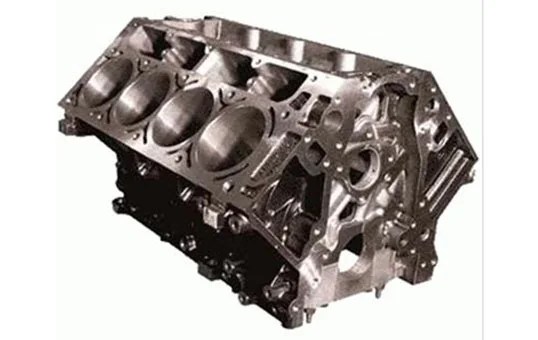

• 주철 엔진 블록 표면 처리
• 직렬형 엔진 부품 표면 처리
• 알루미늄 주조 엔진 블록 표면 처리

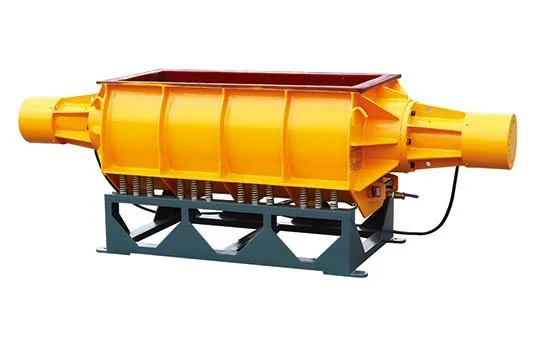

2.2 TVB(A) 처리조형 진동 표면 처리기

TVB(A)는 TVB(B)와 유사하지만, 처리조 벽이 곡선형으로 설계된 모델입니다.

대형 장비로 크고 부피가 큰 부품을 담을 수 있다고 안내합니다. 유효 공간, 부품 최대 치수와 허용 하중은 최신 도면에서 확인하세요.

장비 하부에는 진동을 지지하는 서스펜션 구조가 적용됩니다.

서스펜션과 설치 상태가 진동 특성에 미치는 영향은 해당 모델의 설계 자료와 현장 시험으로 확인하세요.

원문은 TVB(A)를 다음 부품 유형에 제안합니다. 실제 공정 적합성을 샘플로 검증하세요.

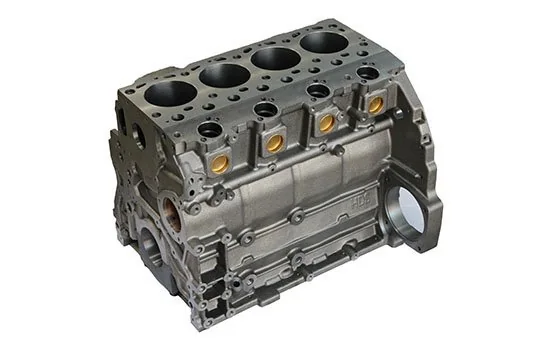

• 스테인리스강 엔진 블록 표면 처리

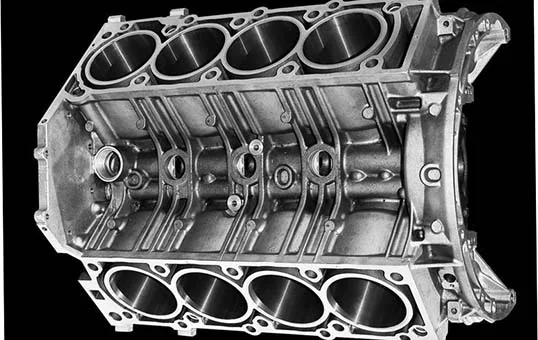

• V형 엔진 블록 표면 처리

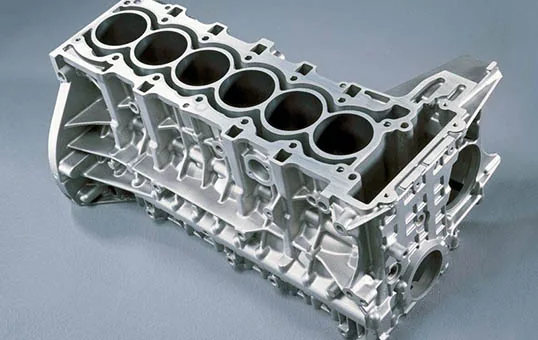

• 직렬형 엔진 부품 표면 처리

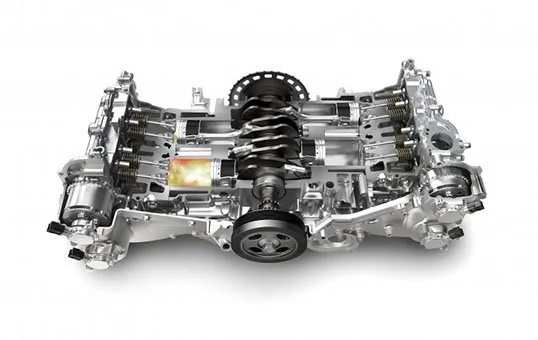

• 수평대향 엔진 부품 표면 처리

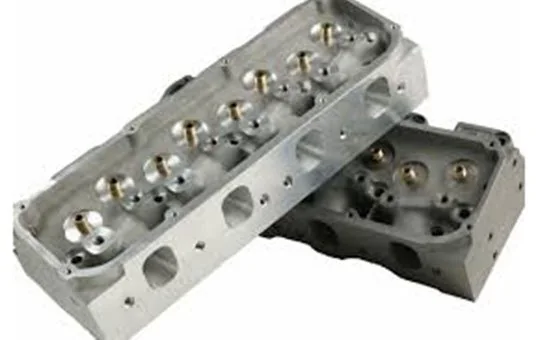

• 알루미늄 주조 엔진 블록 표면 처리

3. 엔진 블록 공정에서 다른 대량 연마 장비보다 처리조형 진동 연마기를 검토하는 이유

처리조형 진동 장비는 대형 처리조를 갖춘 유형으로, 부피가 큰 엔진 블록을 수용할 수 있습니다. 장비 용량은 모델 도면과 허용 적재량으로 확인해야 합니다.

칸막이는 부품 간 직접 접촉을 줄일 수 있지만 손상 방지를 보장하지는 않습니다. 고정 방식, 적재 공간과 샘플 결과를 확인하세요.

처리조형 진동 장비의 매체가 틈과 오목한 부위에 실제로 닿는지는 부품 형상과 적재 조건에 따라 다릅니다. 공정 시험으로 검증하세요.

치수 유지 여부는 장비 유형만으로 보장되지 않습니다. 가공 전후의 중요 치수와 공차를 측정해 결과를 확인하세요.

다른 장비가 반드시 부품을 손상하거나 치수를 바꾼다고 일반화할 수 없습니다. 장비와 연마재를 비교 시험하고 실제 소재 제거량을 측정하세요.

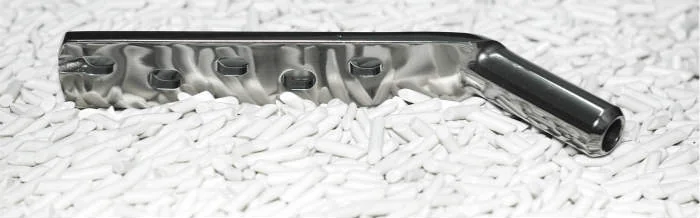

4. 엔진 블록 표면 처리 장비의 작동 방식

진동식 처리 장비는 모터와 구동 구조를 이용해 처리조를 진동시킵니다.

진동으로 부품과 매체 사이에 상대 운동과 마찰이 발생합니다.

적합한 공정에서는 표면의 오염물이나 버를 줄이는 데 활용할 수 있습니다. 성능은 매체·컴파운드·부품 소재와 운전 조건에 따라 달라집니다.

5. 엔진 블록 표면 처리 사이클은 얼마나 걸리나요?

진동식 처리 시간은 다음과 같은 여러 조건에 따라 달라집니다.

먼저 요구되는 표면 상태와 제거량을 정해야 합니다.

처리 시간을 늘리면 결과가 달라질 수 있지만, 오래 처리할수록 항상 더 좋은 것은 아닙니다. 치수와 표면 품질을 확인해 적정 사이클을 정하세요.

선택한 연마재의 종류와 등급도 처리 시간에 영향을 줍니다.

절삭력이 강한 매체가 더 빠르게 처리할 수 있지만, 소재 제거량과 표면 손상 가능성도 함께 커질 수 있습니다.

엔진 블록의 소재와 경도도 처리 시간에 영향을 미칩니다.

알루미늄과 주철의 처리 속도 차이를 포함해 실제 사이클 시간은 소재·버 상태·공정 조건을 시험해 확인하세요.

6. 엔진 블록 표면 처리 장비에서 검토할 요소

원문은 INOVATEC 장비의 장점으로 다음 내용을 소개합니다. 실제 효과는 고객 부품의 샘플 시험, 품질 측정과 생산 조건으로 확인해야 합니다.

6.1 배치 간 결과 관리

엔진 부품의 최종 표면 상태는 도면과 후속 공정에 맞아야 합니다.

대량 연마 장비는 관리된 조건에서 여러 부품을 배치 처리하는 데 사용할 수 있습니다. 반복성은 사이클별 측정과 공정 관리로 검증하세요.

광택이나 무광 등 목표 외관은 소재·연마재·컴파운드와 운전 조건을 조정해 시험해야 합니다.

6.2 외관과 표면 상태

제품 외관과 표면 상태는 산업별 요구사항에 따라 중요할 수 있습니다.

대량 표면 처리 장비를 사용하면 균일한 외관을 얻는 데 도움이 될 수 있습니다. 목표 거칠기와 외관 기준을 사전에 정하세요.

INOVATEC 장비를 검토할 때는 최신 사양, 샘플 가공 결과와 서비스 조건을 비교하세요.

6.3 거친 모서리와 버 관리

제조 후 부품에 버와 날카로운 모서리가 남을 수 있습니다.

날카로운 모서리는 취급 중 베임이나 긁힘 위험을 만들 수 있습니다.

필요한 버 제거 방법은 부품 소재, 도면 공차와 기능에 맞춰 정해야 합니다.

적절한 장비와 연마재를 선택하면 반복적인 버 제거 공정을 구성하는 데 도움이 될 수 있습니다.

작업 안전은 부품 연마만으로 확보되지 않습니다. 장비 방호, 개인 보호구, 안전한 적재·배출과 작업 절차를 함께 적용하세요.

6.4 수작업·가동 중단·부품 손상에 관한 검토

엔진 블록의 수작업 표면 처리는 부품과 목표 품질에 따라 시간과 인력이 많이 들 수 있습니다.

작업자가 접근하기 어려운 좁은 틈은 수작업으로 처리하기 어려울 수 있습니다.

진동식 장비가 비용이나 사이클 시간을 줄이는지는 작업량·설비 비용·검사 결과를 포함해 비교해야 합니다.

장비로 부품 간 접촉을 완전히 막거나 손상 위험을 없앨 수는 없습니다. 칸막이, 적재 방식과 시험 결과를 확인하세요.

엔진 블록 소재와 표면 요구사항에 맞는 매체를 선정하고, 치수와 마모를 샘플로 검증하세요.

6.5 작업자 교육과 숙련도

수작업 인원과 장비 운전 인원은 공정 규모와 작업 방식에 따라 달라집니다.

자동화 또는 배치 장비를 사용해도 적재, 운전, 검사와 정비를 담당할 작업자의 교육이 필요합니다.

공급사는 사용 설명서를 제공한다고 안내합니다. 해당 모델의 안전 지침, 설치·정비 절차와 교육 자료를 최신 버전으로 요청하세요.
