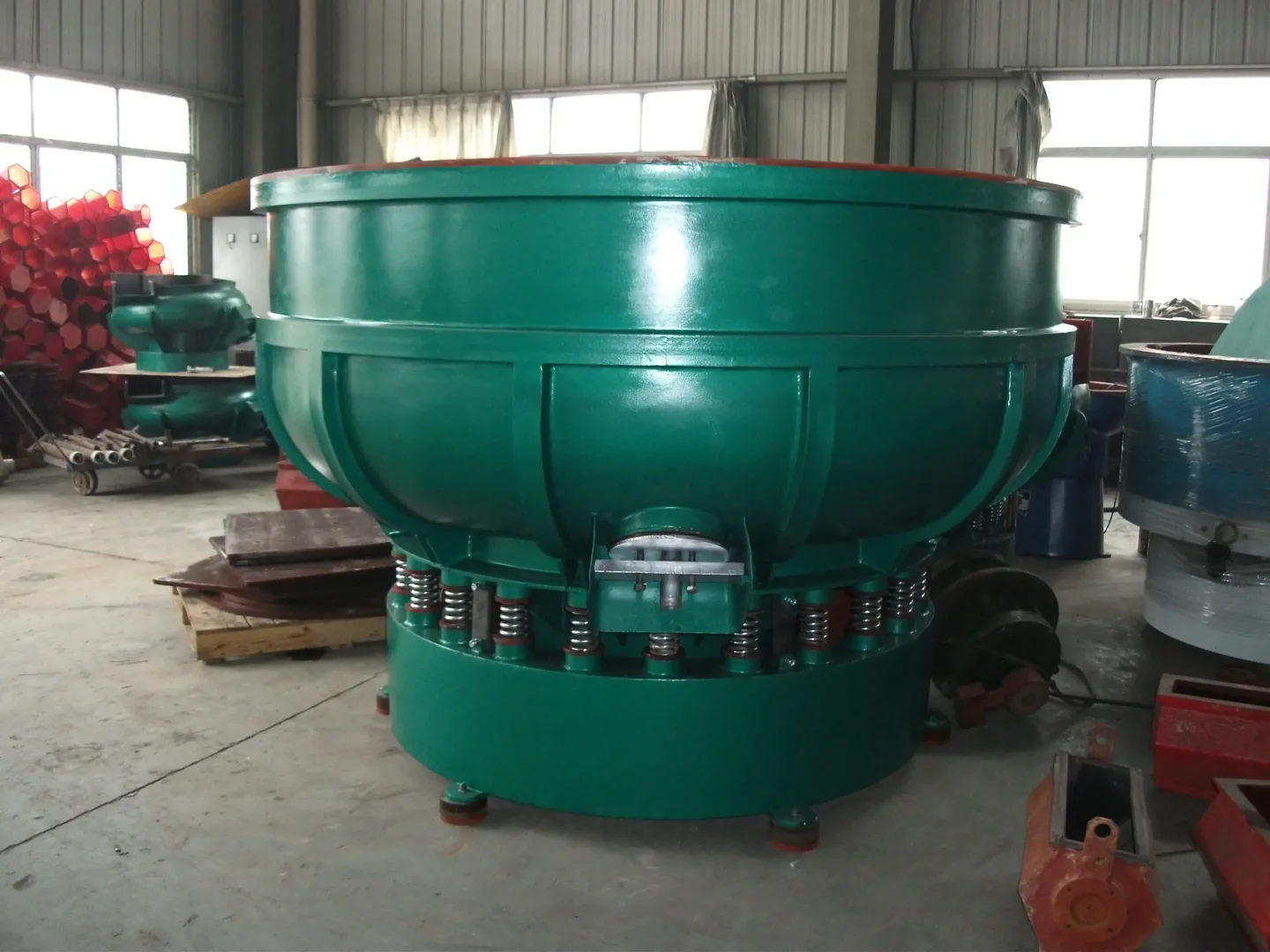

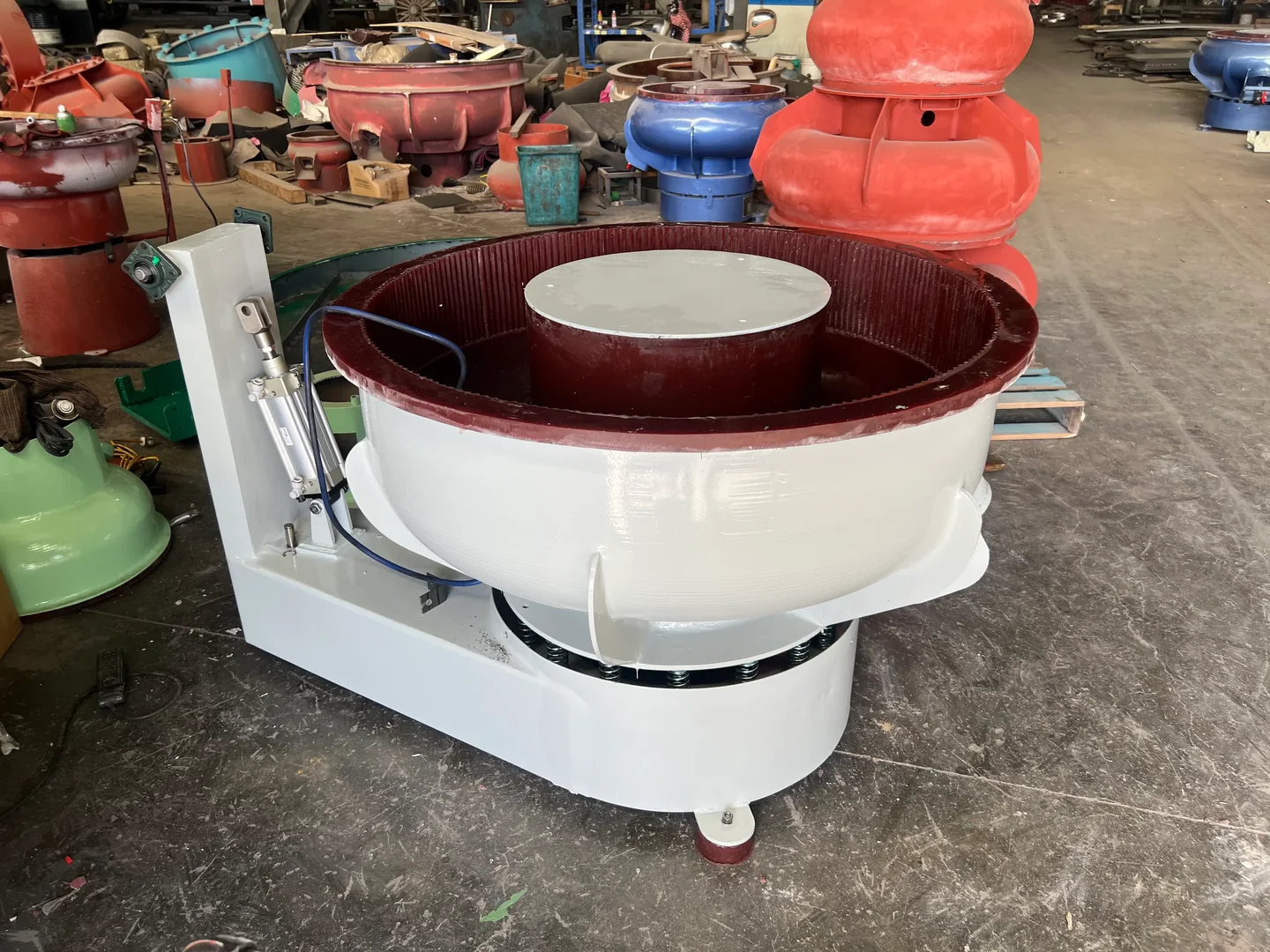

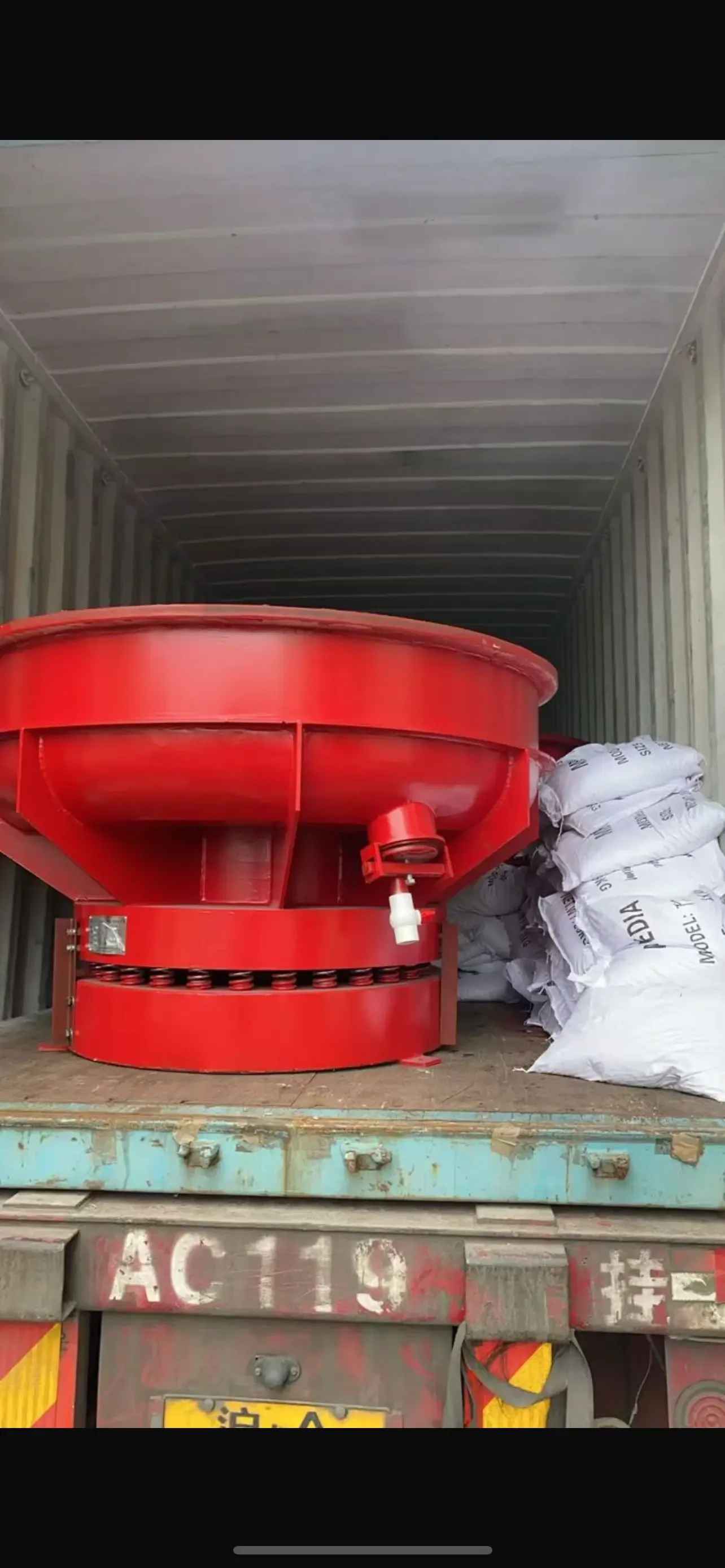

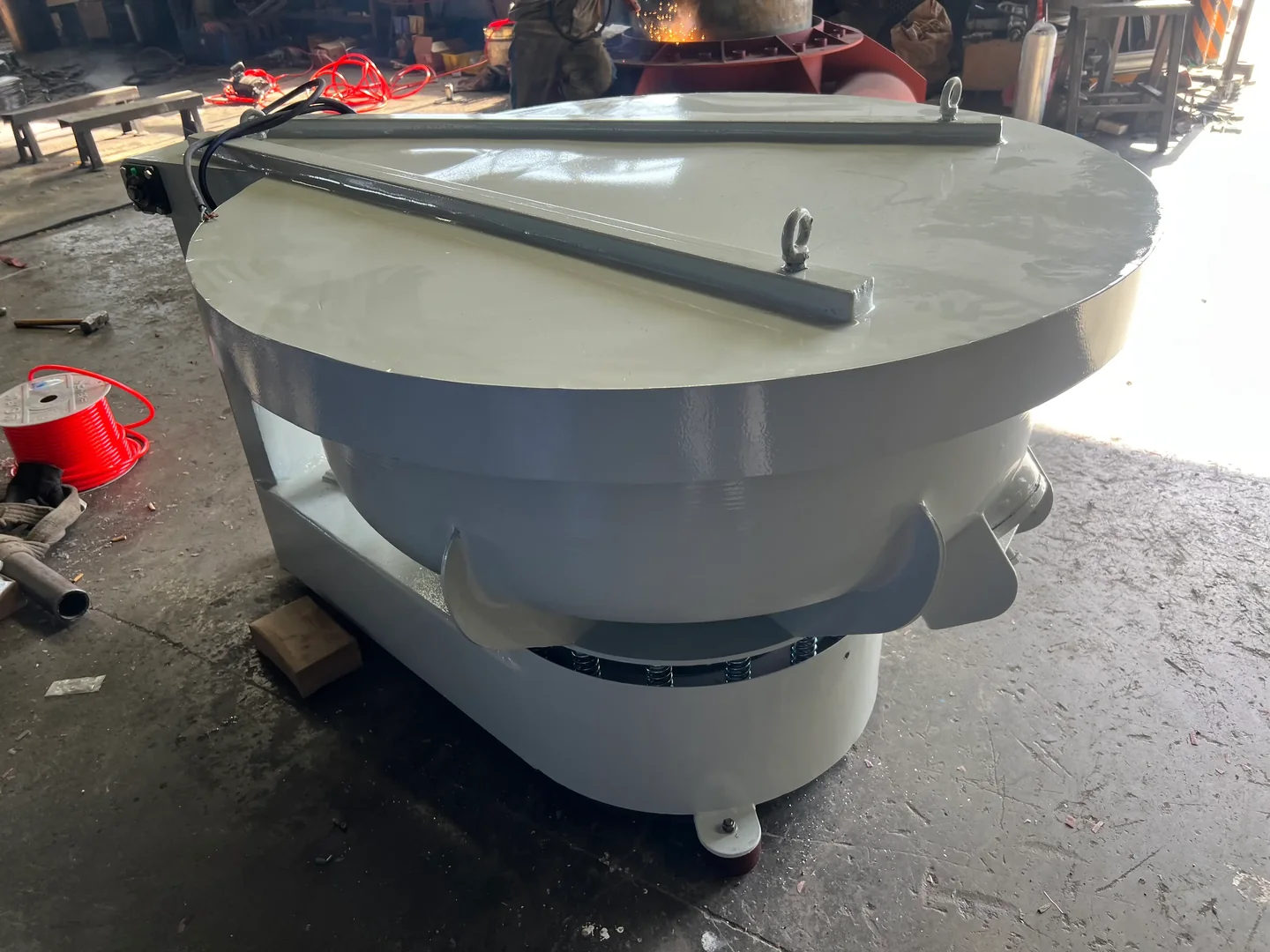

대형·중량 부품용 직벽형 VB(B) 진동 연마기

Name: VB(B) 진동 연마기
Brand: INOVATEC

직벽형 연마조의 넓은 작업 공간을 활용해 샤프트와 기어 하우징 등 크거나 무거운 부품을 가공합니다. 열간 주조 PU 라이닝과 가변 속도, 진동 강도 설정으로 부품에 맞는 절삭량과 표면 품질을 검토합니다. 라이닝의 재료 사양과 소음 조건은 모델별로 확인하세요.

엔지니어 상담

원문 과거 참고 가격: US$4,200 (현재 견적 별도 확인) 원문 과거 재고 표기: 10대 (현재 재고 확인 필요)

INOVATEC Machinery · 진동 바렐 연마

진동 연마기의 가공 결과와 품질

부품과 연마재를 넣은 연마조에 진동을 가하면 매체와 부품이 움직이며 접촉합니다. 이 작용으로 버와 표면을 다듬고 다음 가공에 필요한 상태를 만듭니다. 결과는 매체와 부품 소재, 적재량 및 운전 조건에 따라 달라집니다.

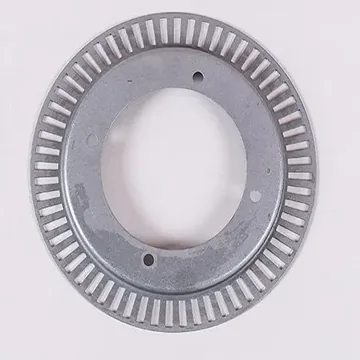

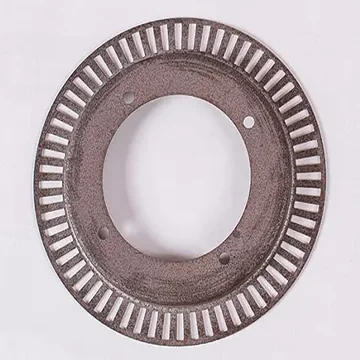

강재 부품의 진동 디버링 전후

가공 전 가공 후

가공 전 Ra 1.0 거칠기·μm

가공 후 Ra 0.18 거칠기·μm

공정 조건

부품 소재 스테인리스강 304

가공 시간(분) 60분

연마재 종류 GC 세라믹 연마재 ACT 20×20mm (3/4인치)

연마재 마모율 시간당 0.5%

재료 제거량 < 0.3%

표면 균일성 원문 시험의 표면 균일도 ±1%

전체 공정 조건

· 강재 부품의 진동 디버링 전후

부품 소재	가공 시간(분)	연마재 종류	연마재 마모율	가공 전 Ra	가공 후 Ra	재료 제거량	표면 균일성
스테인리스강 304	60분	GC 세라믹 연마재 ACT 20×20mm (3/4인치)	시간당 0.5%	1.0	0.18	< 0.3%	원문 시험의 표면 균일도 ±1%

가공 결과와 품질 관리 항목

주요 특징

배치 간 일관성: 부품과 연마재, 시간 등의 조건을 관리해 양산 시 표면 품질의 편차를 줄입니다.
부품 손상 관리: 진동과 매체를 적절히 선정해 부품끼리 충돌하는 영향을 줄입니다. 작거나 민감한 부품은 별도 시험이 필요합니다.
반복성 확인: 원문은 동일 매체와 적재 조건의 사이클 간 표면 편차를 ±1% 이내로 안내합니다. 해당 부품과 검사 방법에서 실제 반복성을 확인하세요.
공정 경험: 원문은 다양한 금속과 형상에 대한 1,000회 이상 시험 실적을 소개합니다. 개별 공정의 조건과 시험 기록은 상담 시 확인할 수 있습니다.
공정 이력: 시간과 진동, 설정값을 기록하면 품질 관리와 반복 생산에 도움이 됩니다. 자동 기록 기능은 주문 제어 사양에 따라 확인합니다.

기술 사양

VB(B) 시리즈의 모델별 사양을 비교하세요. 상세 기술 자료와 설치 도면은 선택한 모델과 주문 구성을 기준으로 요청합니다.

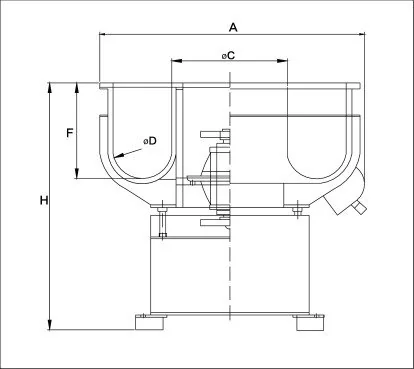

VB(B) 원문 치수 참고도 — 깊이 기호는 사양표와 대조 필요 원문 참고도의 깊이 기호는 F, 아래 사양표는 E로 표기되어 있습니다. 실제 설치·제작에는 주문 모델의 승인 도면과 최종 치수를 확인하세요.

모델	VB(B) 30	VB(B) 60	VB(B) 100	VB(B) 200	VB(B) 300	VB(B) 400	VB(B) 600	VB(B) 900	VB(B) 1200	VB(B) 1500	VB(B) 2500
연마조 총용적(L)	30	63	100	220	250	400	660	920	1300	1500	2500
최대 외경 A	670	830	1020	1200	1310	1410	1820	1930	1930	2120	2300
모터 장착 튜브 C(mm)	φ136	φ114	φ470	φ626	φ620	φ633	φ910	φ610	φ610	φ690	φ850
연마조 채널 폭 D(mm)	φ184	φ280	φ216	φ220	φ270	φ320	φ370	φ560	φ560	φ630	φ650
채널 깊이 E(mm)	200	245	330	385	390	450	490	575	575	630	850
장비 높이 H(mm)	800	910	860	915	900	1040	1140	1350	1350	1420	1350
모터(kW)	0.5	0.75/1.1	1.5/2.2	3.0	3.7/5.0	5.0/6.0	5.5/7.5	11.0	11.0	15.0	18.5
중량(kg)	85	110	260	420	600	850	1850	2200	2200	2400	3000

주요 구조와 특징

VB(B)는 직벽형 연마조와 넓은 작업 공간을 사용하는 진동 연마기입니다. 기어 하우징, 기어와 샤프트 등 크거나 무거운 기계 부품의 가공을 검토할 수 있습니다. 일반 연마재 외에 자갈, 강자갈이나 타일류를 매체로 사용하는 용도는 소재와 크기, 장비 구성에 맞춰 시험해야 합니다.

⚡

전용 진동 모터와 유지관리

원문은 Shanghai Vibration Co.의 전용 진동 모터를 적용하는 구성을 설명합니다. 전용 모터는 편심추 하중과 진동 운전을 고려해 선정합니다. 원문에 제시된 5년 이상 수명은 적재, 운전 시간과 베어링 윤활 등 사용 조건에 따라 달라집니다. 편심추 각도는 진폭에 영향을 주며, 조정은 전원을 안전하게 차단한 뒤 자격을 갖춘 담당자가 해당 모델의 매뉴얼에 따라 수행해야 합니다.

편심 하중과 연속 진동 운전을 고려한 전용 모터 구성
원문 수명 예: 정기 베어링 관리 시 5년 이상. 실제 수명은 운전 조건에 따름
모터 속도와 별도로 진동 강도에 영향을 주는 편심추 설정

⚡

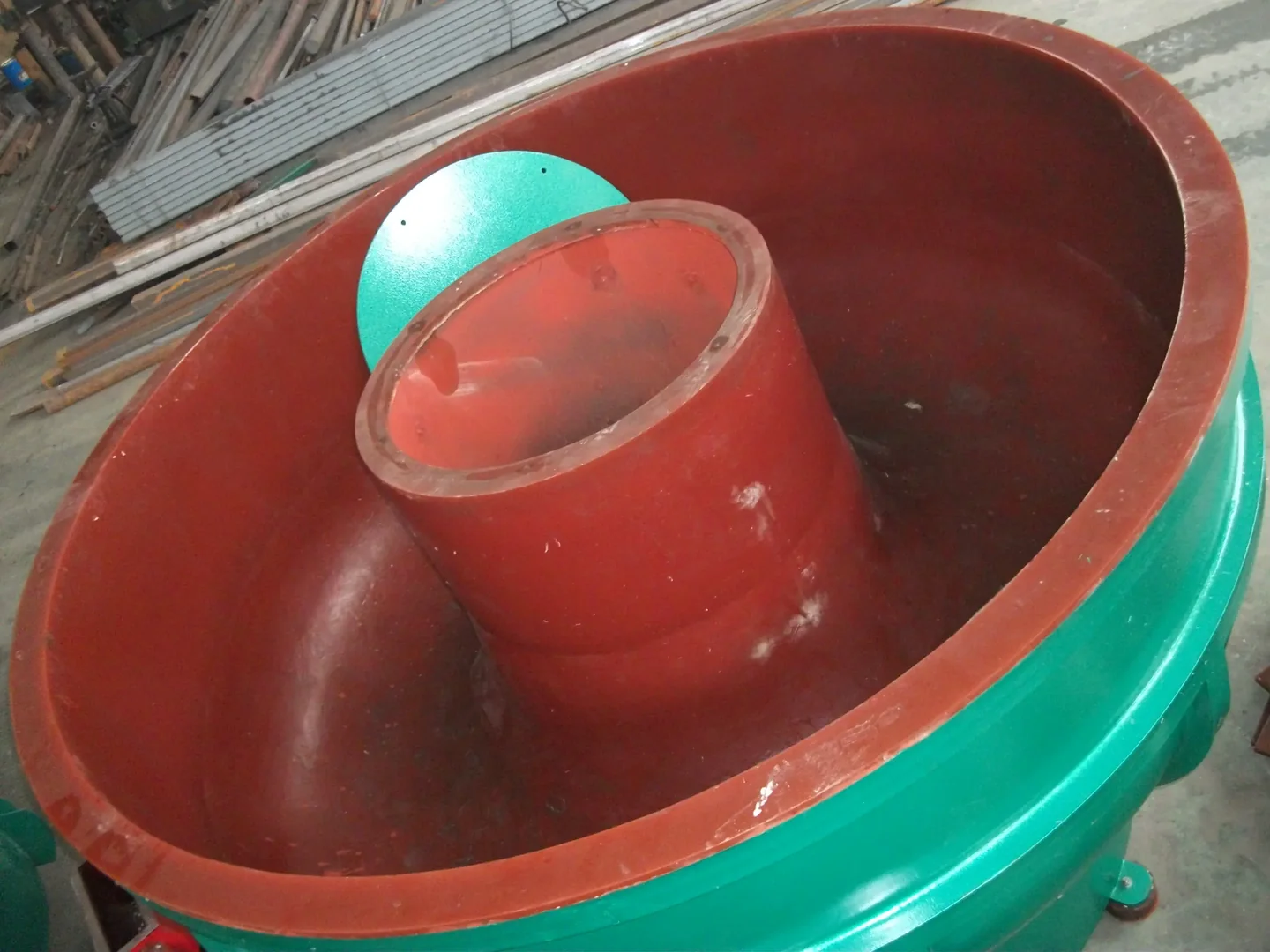

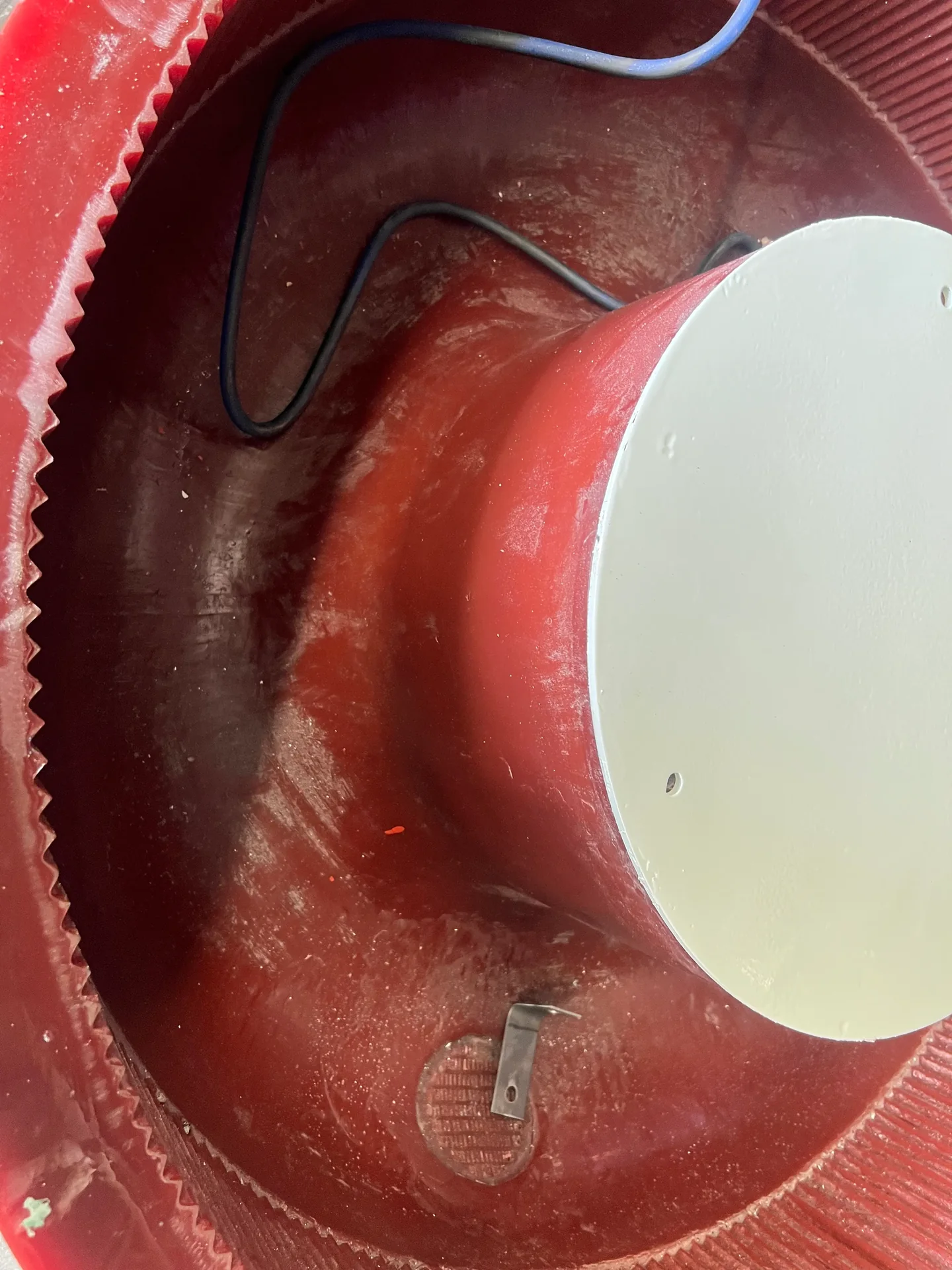

Dow Chemicals 원료의 열간 주조 PU 라이닝

연마조 라이닝은 원문 기준 Dow Chemicals 원료의 폴리우레탄을 자동 열간 주조하고, 온도를 관리하며 24시간 경화하는 공정으로 설명되어 있습니다. 원문 경도는 90 Shore D로 표기되어 있으므로 실제 공급 재료의 성적서와 기준을 확인해야 합니다. 내마모성과 교체 주기는 매체와 적재, 운전 환경에 따라 달라집니다. 자갈과 타일류 매체를 사용하는 공정은 라이닝과 부품 손상, 순환 상태를 시험한 뒤 적용하세요.

열간 주조 PU — 원문 경도 90 Shore D는 재료 사양 확인 필요
Dow Chemicals 원료와 원문 기준 24시간 온도 관리 경화 공정
자갈·강자갈·타일류 매체는 직벽형 연마조의 해당 용도에서 시험 후 적용

⚡

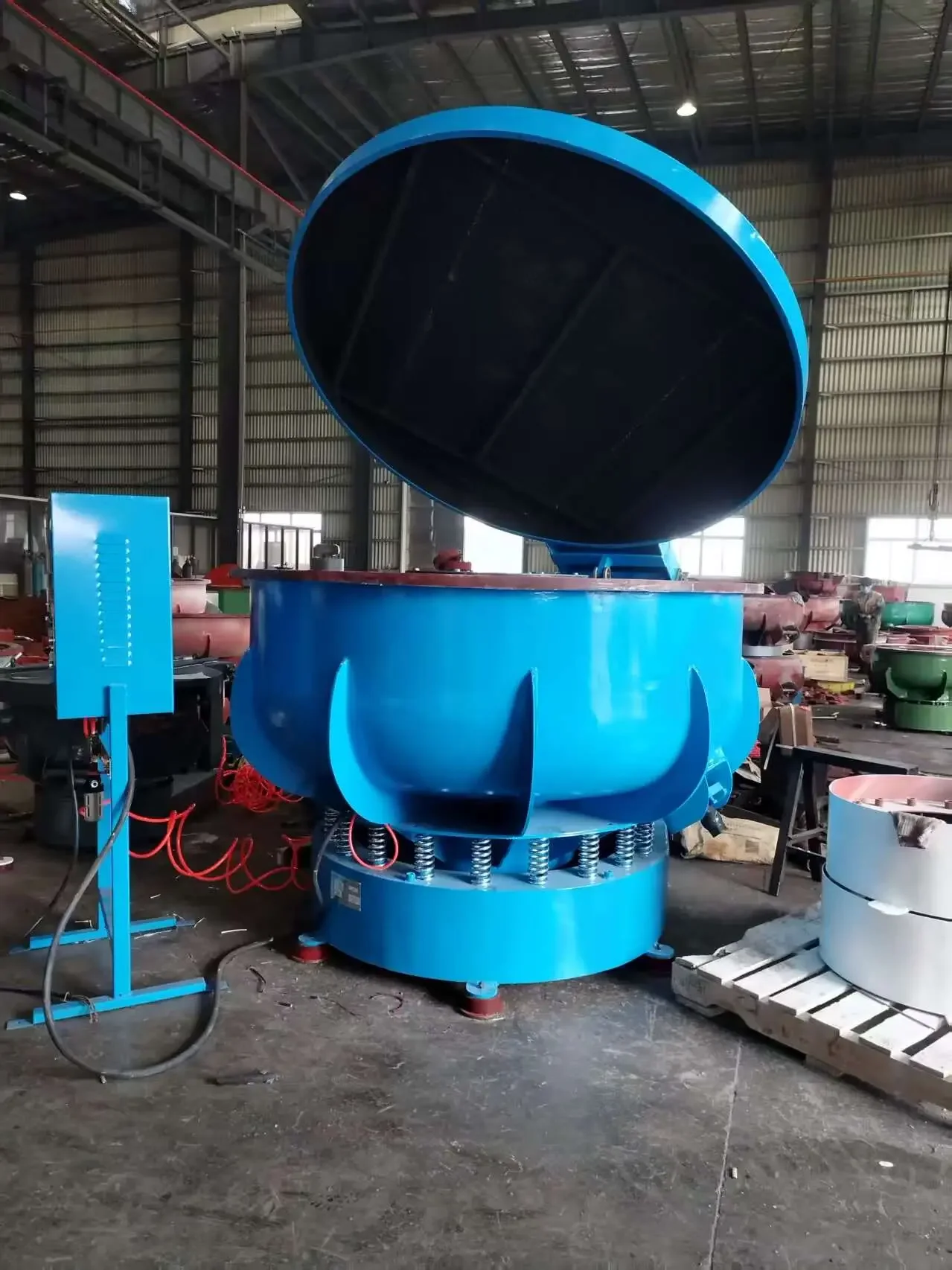

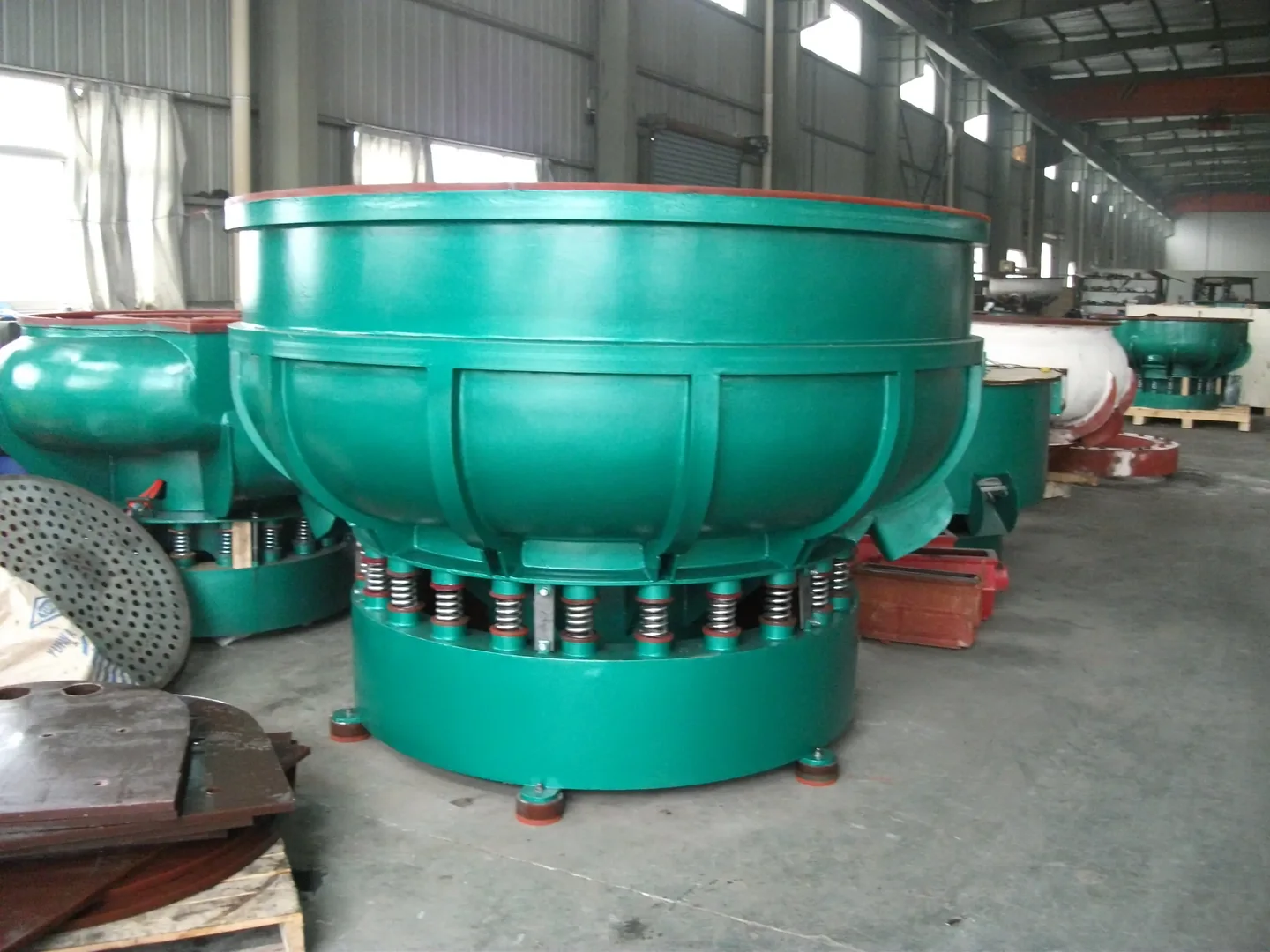

넓은 작업 공간과 30–2500L 용량 범위

VB(B)의 직벽형 작업 공간은 대형 기어 하우징, 긴 샤프트와 주물 등 부품을 배치할 때 검토할 수 있는 구조입니다. 곡벽형 VB(A)와 비교해 부품의 움직임과 벽면 접촉, 작업 폭을 확인하세요. 원문 모델 범위는 VB(B)30의 30L·0.5kW부터 VB(B)2500의 2500L·18.5kW까지이며, 시험용 소형 장비부터 생산 라인까지 검토할 수 있습니다.

기어 하우징·샤프트·대형 주물의 움직임을 검토하기 위한 넓은 작업 공간
30–2500L 범위의 11개 모델
방음 커버 선택 사양 — 원문 예는 95dB에서 약 75dB; 실제 조건 확인 필요

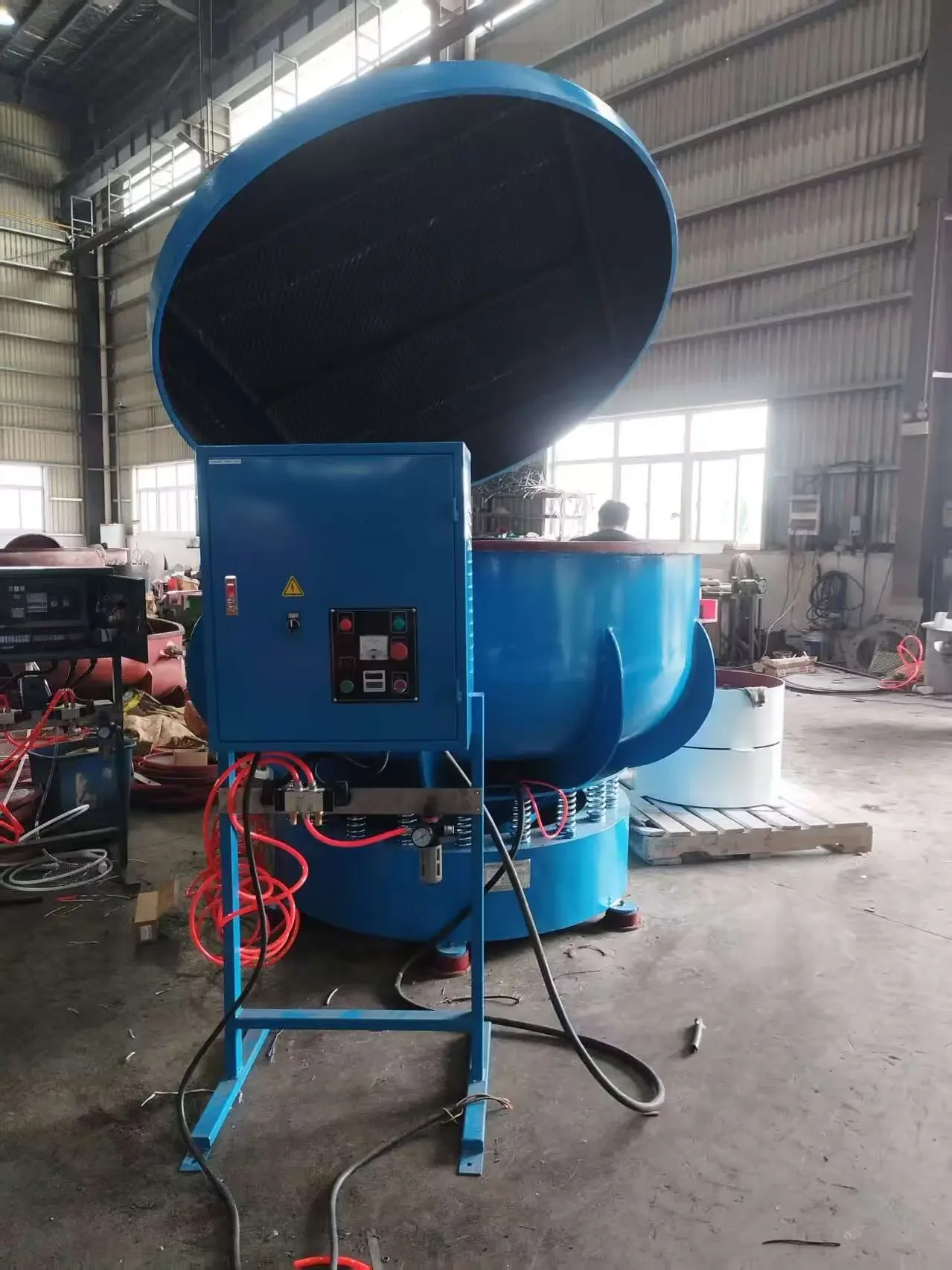

VB(B) 진동 연마기 — 제품 개요

VB(B)는 INOVATEC 진동 연마기 중 직벽형 연마조 모델입니다. 크고 길거나 무거운 부품은 작업 폭, 벽면과의 간섭 및 매체 흐름을 기준으로 검토합니다. 기어 하우징, 샤프트와 주물 등은 VB(B)의 작업 공간이 적합한지 시험할 수 있습니다. 고광택과 볼 버니싱이 주목적이라면 곡벽형 VB(A)와 함께 비교하세요. 원문은 Dow Chemicals 원료의 열간 주조 PU 라이닝과 전용 진동 모터를 핵심 구성으로 소개하며, 자동 주조 후 24시간 온도 관리 경화 공정을 설명합니다.

원문 PU 경도는 90-D이며 실제 재료 기준은 별도 확인이 필요합니다. Shanghai Vibration Co. 전용 모터를 사용하는 구성을 안내하며, 원문 수명 예인 5년 이상은 적절한 정비와 운전 조건을 전제로 확인해야 합니다.

디지털 공정 타이머
큰 부품의 작업 공간을 위한 넓은 개구부
응력 완화와 블라스팅 후처리
조정 가능한 편심추
조정 가능한 진동 강도
Dow Chemicals 원료의 내마모 PU 라이닝

VB(B)로 가공한 표면은 다음 후속 공정의 요구사항에 맞춰 검토할 수 있습니다.

• 표면 마모 상태와 광택 개선 • 산화물·오염 제거 • 도장·접착 전처리 조건 검토. 내식성, 전기적 특성, 경도나 내약품성은 소재와 후속 처리에 따라 별도 시험해야 합니다.

표면처리 공정

실제 표면처리 공정 영상을 통해 장비와 연마재의 움직임을 살펴보세요.

자세히 알아보기

주요 적용 분야

산업별 부품 소재와 형상, 목표 표면에 맞춰 매스 피니싱 장비와 연마재를 조합합니다.

🚗

자동차

엔진·변속기 부품 및 브레이크 구성품

✈️

항공우주

터빈 블레이드·랜딩기어 및 구조 부품

🔧

산업용 부품

체결 부품·커넥터 및 정밀 공구

🖨️

3D 프린팅

출력 후처리와 표면 다듬기

INOVATEC 장비와 연마재를 검토하는 이유

표면처리 공정의 요구사항을 바탕으로 장비 구성, 제조 품질과 기술 지원 범위를 함께 검토합니다.

🏆

20년 이상 축적한 산업 경험

제조 현장의 요구와 공정 시험을 바탕으로 표면처리 기술과 장비 구성을 개선해 왔습니다. 회사 연혁의 구체적인 기준은 별도 자료로 확인할 수 있습니다.

🎯

요구 조건에 맞춘 구성

용도마다 부품과 목표 표면이 다릅니다. 엔지니어가 요구사항을 확인하고 적합한 장비와 선택 사양을 제안합니다.

🌍

해외 기술 지원 상담

해당 지역의 지원 파트너와 서비스 제공 범위를 확인한 뒤 설치 및 도입 후 지원 방식을 협의합니다.

⚡

24시간 내 회신 안내

기술팀은 접수한 문의에 신속히 답변하도록 운영합니다. 시차와 문의 내용에 따라 실제 답변 시점은 달라질 수 있습니다.

💡

기술 상담

공정 개선과 장비 선정을 위한 초기 기술 상담을 요청할 수 있습니다. 시험 및 추가 엔지니어링의 범위와 비용은 사전에 확인하세요.

✅

공급 및 적용 경험

원문 소개 자료에는 50개국 이상, 500곳 이상의 고객 공급 실적이 안내되어 있습니다. 현재 실적과 적용 사례는 상담 시 확인할 수 있습니다.

가공 후 사례: 플래시 제거와 모서리 정리로 외관과 촉감을 개선

ABS/PC 하우징 나일론 부품 후처리 박육 부품의 손상 관리

선택 사양

방음과 가공액 관리, 자동 배출 등 필요한 기능을 선택해 장비와 연마재의 공정 구성을 보완하세요.

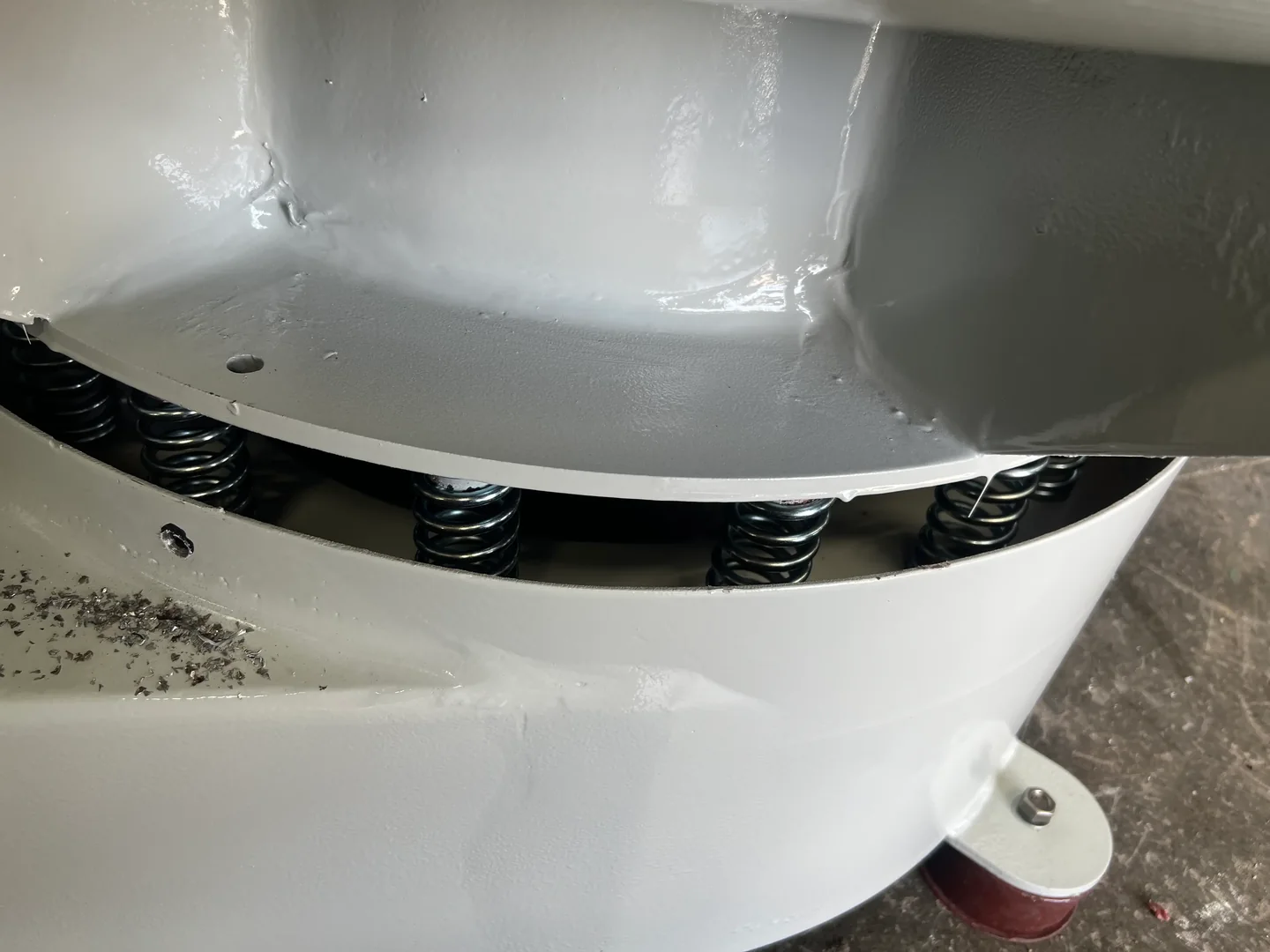

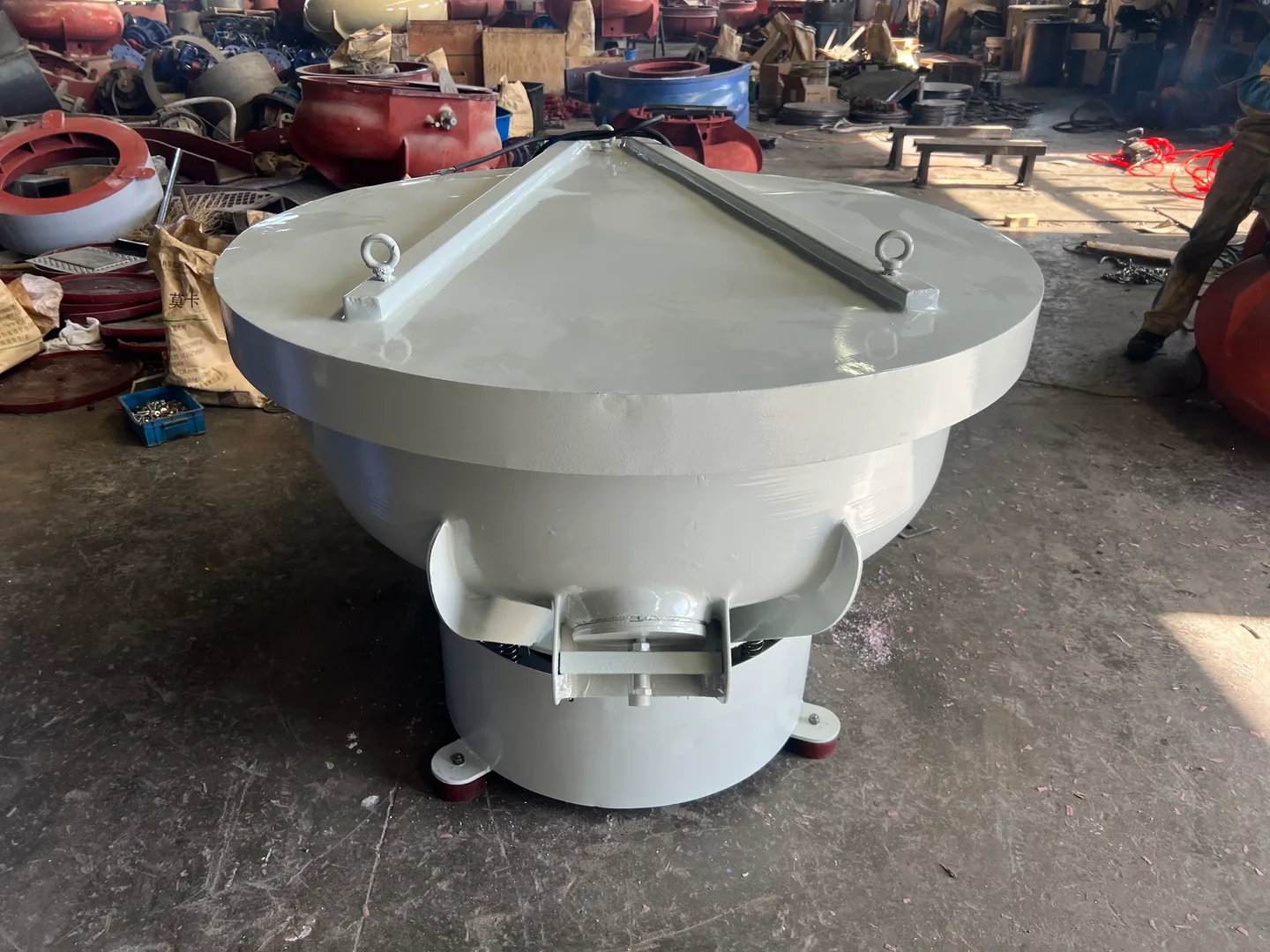

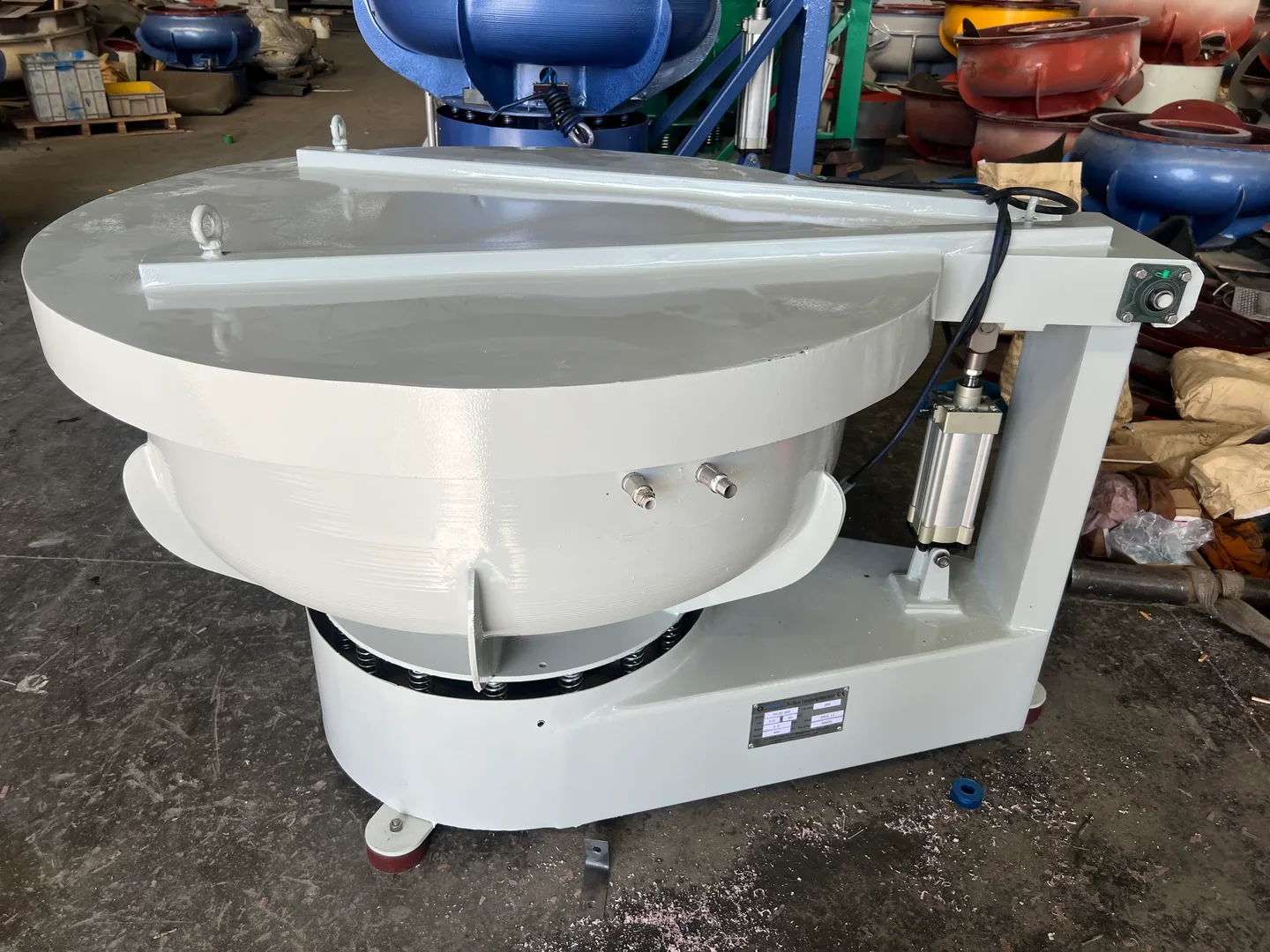

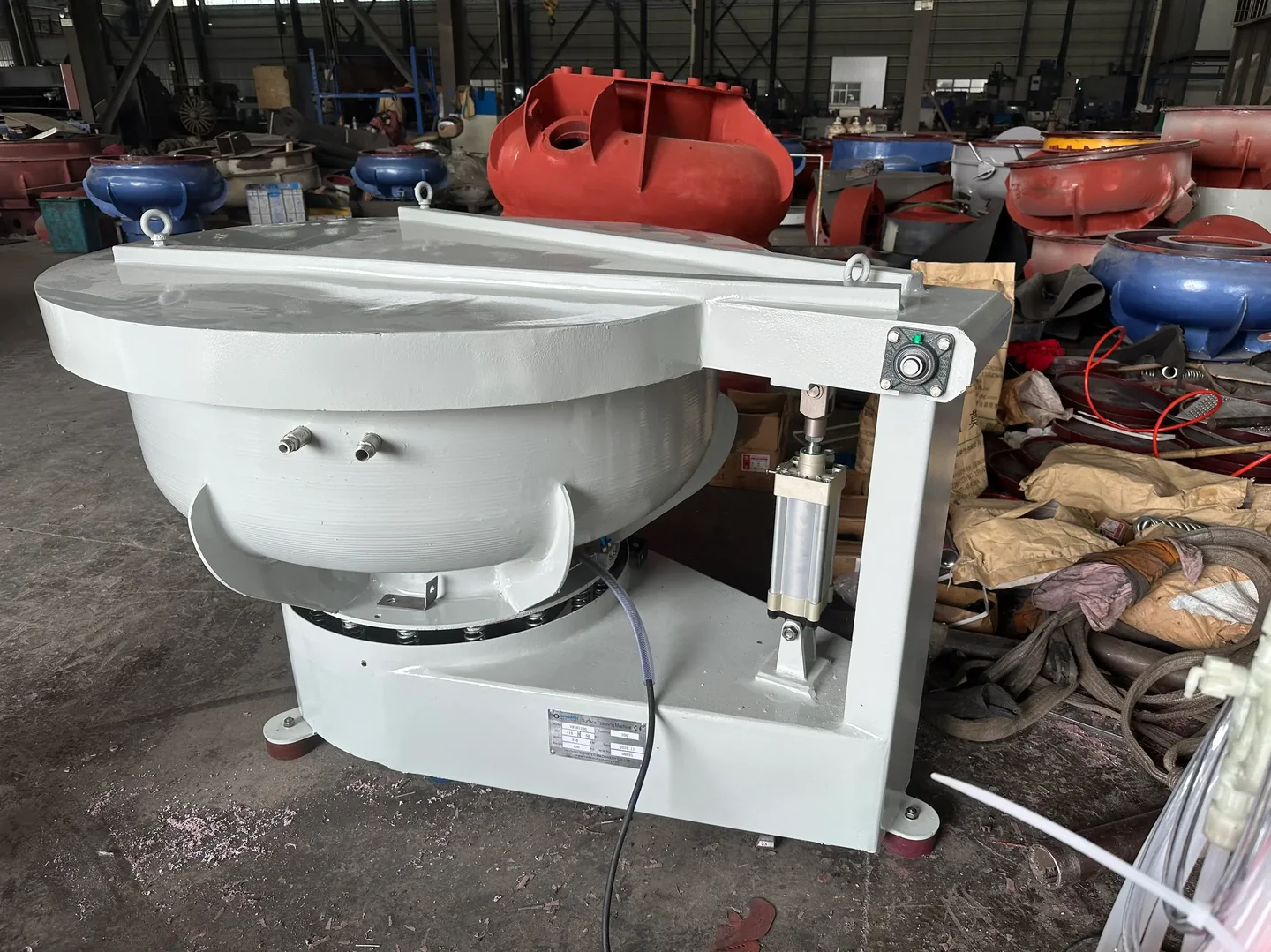

방음 커버

원문 예: 약 15dB 소음 감소. 측정 조건과 구성에 따라 달라집니다.
해당 모델의 안전 문서와 적용 범위 확인
수동식 커버 구성 선택 가능
압축공기 중단 시 안전 잠금장치의 동작은 구성과 점검 절차 확인

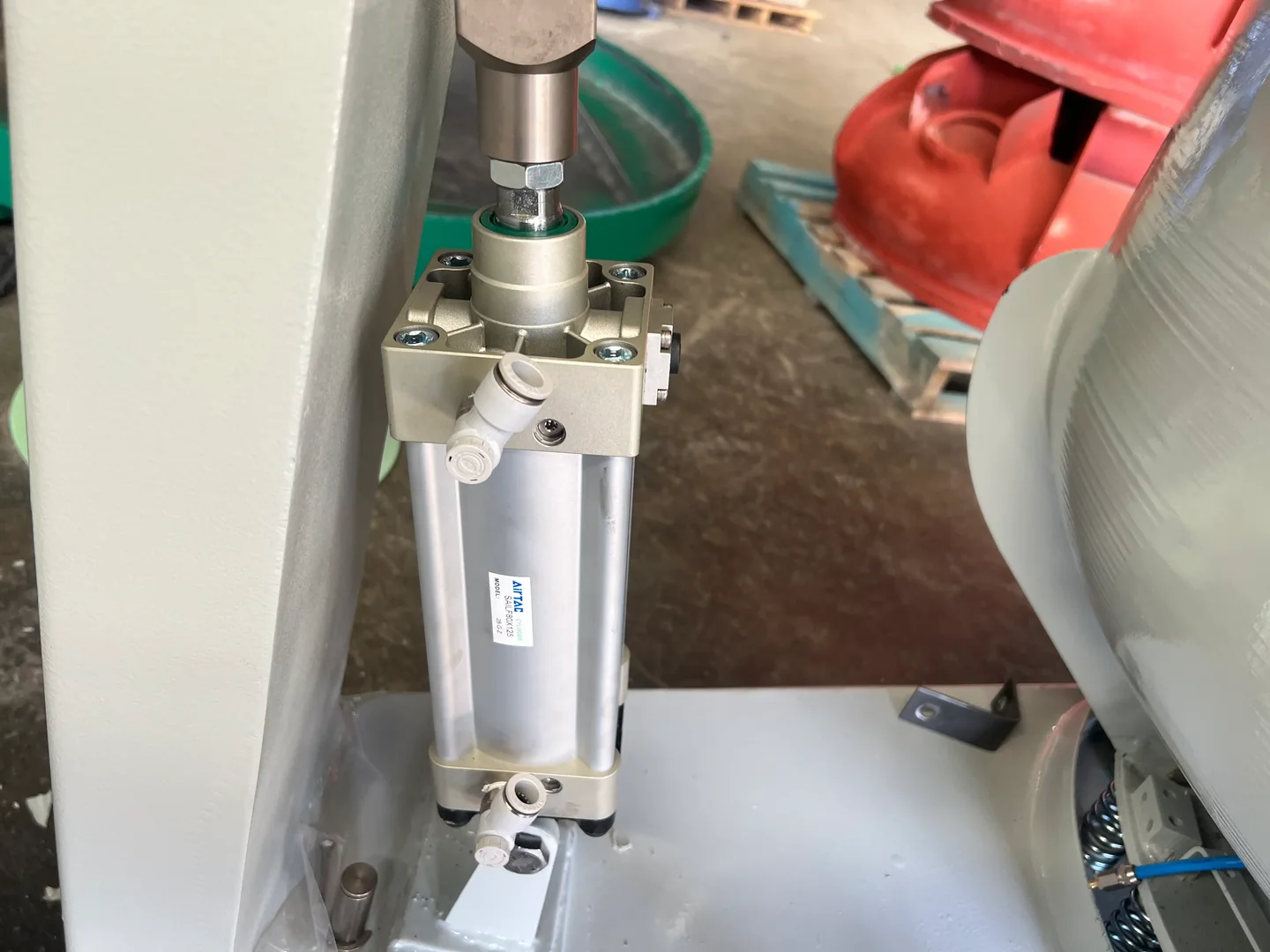

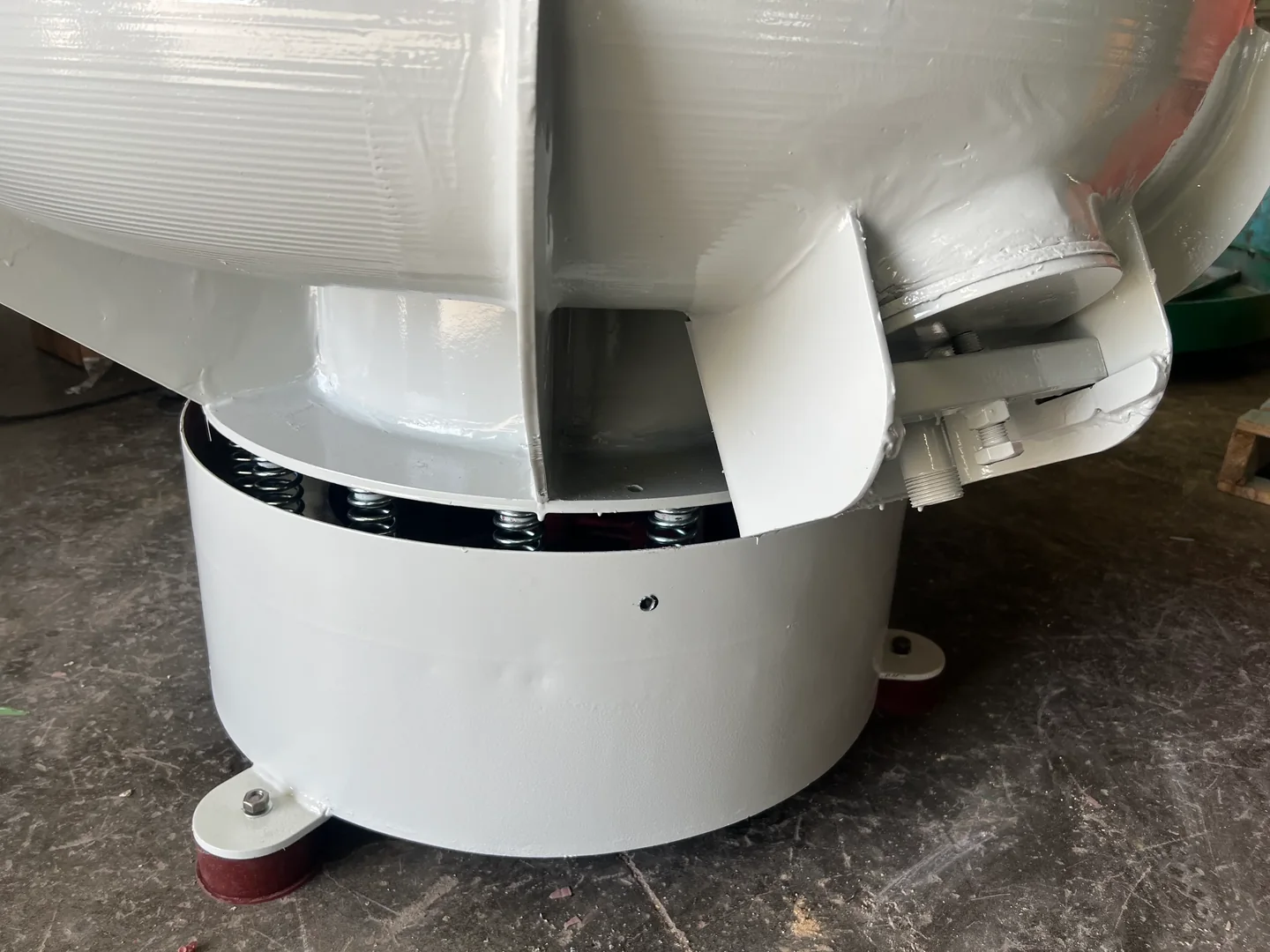

Airtec 공압 게이트

자동 분리 제어
PLC를 이용한 선별 순서 제어
분리 동작을 위한 Airtec 실린더 구성

정량 펌프

컴파운드 유량 계량과 제어
ProMinent 정량 공급 시스템
통과식 가공액 공급과 세정 조건에 맞춘 구성

Bosch Rexroth 속도 제어

속도와 진동 조건 제어
모터 및 전기기기 보호 기능 — 적용 범위 확인
공정 설정과 프로그램 구성

장비와 선택 사양 통합 구성

공정에 필요한 액세서리를 함께 구성할 수 있습니다. 부품과 생산 요구사항을 알려 주시면 엔지니어가 적합한 조합과 적용 범위를 검토합니다.

🎯

공정 성능 검토

장비 효율과 목표 품질을 고려한 액세서리 선정

💰

운영 비용 검토

가공 효율과 소모량을 검토해 운영비 개선

🛠️

설비 연계

기존 장비와의 연결 치수 및 제어 호환성을 확인한 구성

시험·인증과 해외 공급

제조 품질과 안전, 작동 상태를 관리하며 필요한 검사 자료를 확인합니다.

🏆

ISO 9001:2015 관련 자료

품질경영시스템 자료의 적용 사업장, 범위와 유효기간을 확인하세요.

발행·시험 기관 SGS

✅

CE 관련 자료

CE 적용 여부는 해당 모델의 EU 요구사항과 적합성 문서로 확인합니다.

적용 지침 2006/42/EC

🔍

SGS 시험 보고서

해당 제품과 시험 범위를 확인할 수 있는 SGS 검사·시험 자료

시험 종류 성능 및 안전

🌱

RoHS 관련 자료

관련 환경 기준과 적용 범위 확인

적용 기준 2011/65/EU

20년 이상의 경험

현장의 요구와 공정 경험을 바탕으로 표면처리 장비와 기술을 개선해 왔습니다.

2003

기업 설립 안내

2008

최초 해외 수출 안내

2015

ISO 9001 관련 이력

2020

500개 이상 해외 고객 안내

2024

기술 개발

20+

업계 경험

500+

해외 고객

50+

공급 국가

99%

원문 만족도 표기(확인 필요)

해외 공급과 산업 전시회

각지의 제조업체에 장비를 공급하며 전시회를 통해 제품과 공정을 소개합니다.

🏢

전시회 참가

주요 산업 전시회에서 제품과 기술 소개

시카고 IMTS 하노버 산업박람회 베이징 CIMT

🌍

해외 협력 네트워크

주요 제조 지역의 협력 및 지원 범위 상담

북미 유럽 아시아·태평양
