샤프트 연마: 장비·매체·표면 기준 안내

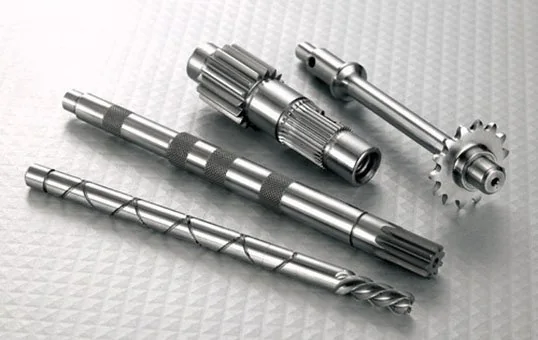

샤프트는 다양한 기계의 핵심 부품입니다. 연마 필요 여부와 표면 기준은 부품의 기능·재료·도면에 따라 결정해야 합니다.

이 가이드에서는 샤프트 연마 방법, 연마 이유와 매스 피니싱 장비 선택 기준을 살펴봅니다.

• 샤프트를 적절히 연마하는 방법
• 샤프트를 연마해야 하는 이유
• 매스 피니싱 장비를 검토하는 이유

아래 내용을 계속 확인하세요!

1. 샤프트 연마에 적합한 장비는 무엇인가요?

샤프트에는 원형 진동 연마기, 원심 바렐 장비, 회전 바렐 텀블러, 선형 진동 마감기를 비교할 수 있습니다. 원형 진동기는 작업조 안의 샤프트·매체·컴파운드를 진동시켜 상대 운동을 만듭니다. 원심 바렐은 원심 운동을 활용하고 회전 바렐은 회전 방식으로 처리합니다. 선형·통형 진동기는 장축을 수용하도록 설계된 모델이 있습니다. 다만 장비 크기·적재량·고정 방식별 적용 범위가 다르므로 부품 공차와 표면 기준, 생산량을 확인하고 샘플 시험으로 선정하세요.

2. 샤프트 연마에 어떤 매체를 사용할 수 있나요?

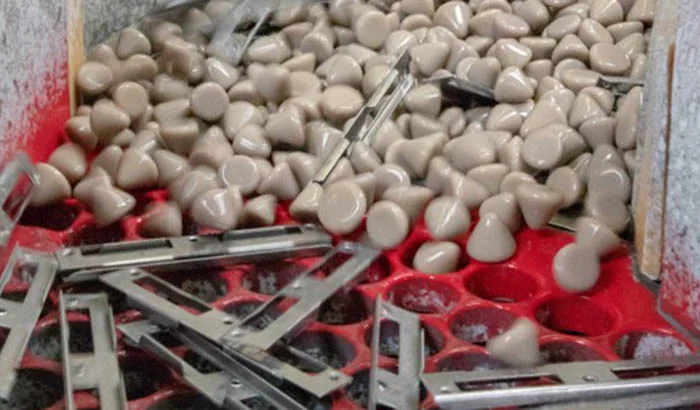

도자기 또는 합성 플라스틱 매체를 검토할 수 있습니다. 연마력과 무게, 마모 특성은 매체 등급마다 다릅니다. 플라스틱이 도자기보다 가벼운 제품이 있을 수 있지만 에너지 절감이나 파손 저항을 일괄 보장하지 않습니다. 광택 결과도 공정 조건에 따라 달라집니다. 크기와 모양은 샤프트 홈과 틈에 맞아야 합니다. 너무 크면 끼일 수 있고 너무 작으면 필요한 접촉을 만들지 못할 수 있으므로 도면과 목표 표면을 기준으로 샘플 시험하세요.

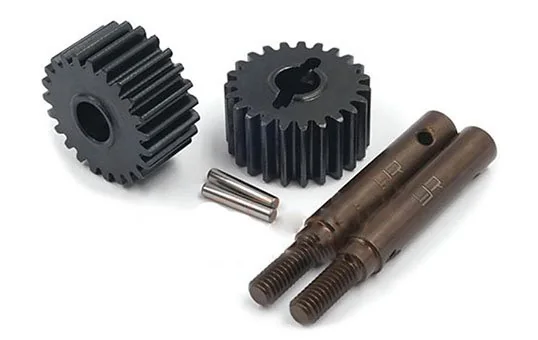

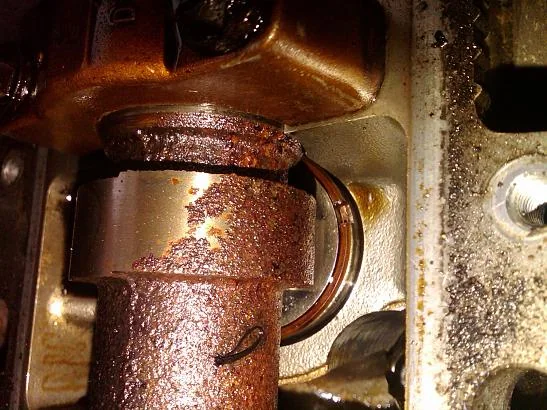

3. 레이싱용 강재 샤프트의 녹을 어떻게 제거하나요?

녹 제거 시간과 결과는 부식 정도, 강재 등급, 열처리, 형상, 매체, 컴파운드와 설정에 따라 달라집니다. 진동식 원형 또는 통형 장비를 검토하고 심한 부식에는 도자기 매체를 시험할 수 있습니다. 원심 바렐이 항상 더 빠르다고 단정할 수 없습니다. 부식 제거량과 공차를 확인하고 방청·후처리 조건도 정하세요.

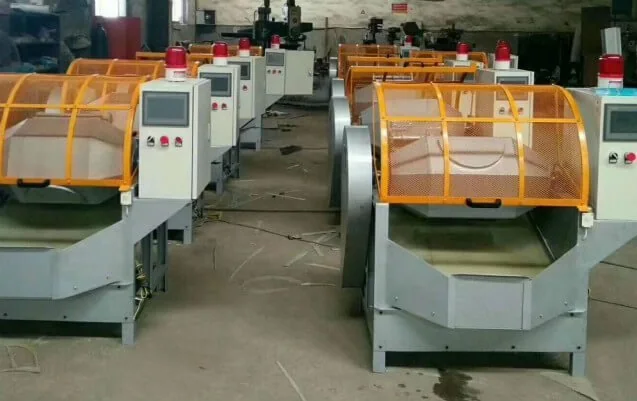

4. 원심 바렐 피니셔는 샤프트를 어떻게 처리하나요?

원심 피니셔는 플라이휠에 장착된 바렐을 회전시켜 원심 운동을 만듭니다. 일부 모델에서는 플라이휠과 바렐이 서로 다른 방향으로 회전합니다. 회전 속도와 처리 시간은 제어 장치에서 설정할 수 있으며 운전 범위와 안전 절차는 해당 장비의 매뉴얼을 따르세요.

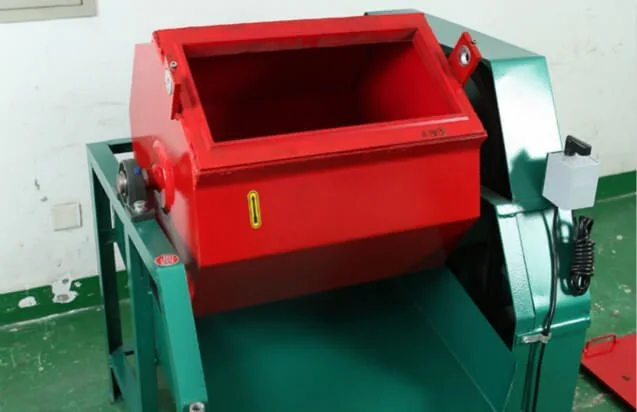

5. 회전식 텀블러로 샤프트를 연마하는 과정은 무엇인가요?

샤프트, 연마 매체와 컴파운드를 바렐에 넣고 설정 속도로 회전시킵니다. 작업조 단면은 다각형 형태일 수 있으며 모델별 구조가 다릅니다. 속도가 지나치게 높거나 낮으면 작업물과 매체가 적절히 움직이지 않을 수 있습니다. 적재량, 속도, 매체 크기와 시간을 조정해 샘플로 결과를 확인하세요. 실제 조건은 제조사 매뉴얼에 따릅니다.

6. 샤프트 연마에는 얼마나 걸리나요?

공정 시간은 샤프트의 부식·버 상태, 요구 표면, 장비와 매체, 유지보수에 따라 달라집니다. 장비 방식별 처리 속도를 일률적으로 비교하기 어렵습니다. 공정을 무리하게 단축하면 품질이나 치수에 영향을 줄 수 있으므로 샘플 배치에서 검사 기준을 충족하는 조건을 확인하세요.

7. 샤프트 연마의 이점은 무엇인가요?

샤프트 표면 처리는 외관 개선, 버 제거 또는 특정 기능 요구에 활용될 수 있습니다. 내식성, 마모, 수명, 조립성과 동력 전달 특성이 개선되는지는 재질·코팅·표면·공차 및 사용 조건에 따라 다릅니다. 연마만으로 수명이나 안전성이 향상된다고 일반화하지 말고 설계 기준에 맞춰 확인하세요. 치수 변화가 중요한 부품은 가공 전후를 측정해야 합니다.

8. 매스 피니싱 장비를 이용한 샤프트 연마의 장점은 무엇인가요?

매스 피니싱은 여러 부품을 한 배치로 처리하고 표면 전체에 매체가 접촉하도록 공정을 설계할 수 있습니다. 균일도와 치수 변화는 형상, 적재, 매체와 설정에 따라 다릅니다. 자동 분리 기능이 있는 모델도 있으므로 구성을 확인하세요. 제어 장치로 사이클과 회전 속도, 컴파운드 공급을 설정할 수 있습니다. 분리 스크린의 유무와 조절 범위는 사양서에서 확인해야 합니다.
