Name: 드래그 피니싱 머신 | 고가 금속 부품 정밀 표면 마감
Brand: INOVATEC

Inovatec 기계·진동 마감

드래그 마무리 기계의 성능 및 품질

아래 성능 데이터와 전후 비교는 제조사가 제시한 사례입니다. 소재·형상·매체·컴파운드 및 계측 조건에 따라 결과가 달라질 수 있습니다.

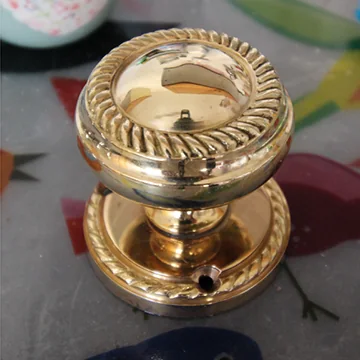

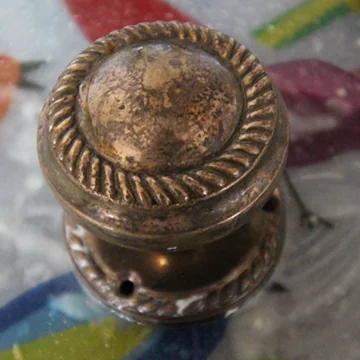

진동 디버링 기계 텀블링 전후의 황동 부품

전에 후에

가공 전 Ra (시험 조건 확인 필요) 0.8 μm (원문 기재 단위)

가공 후 Ra (시험 조건 확인 필요) 0.15 μm (원문 기재 단위)

공정 사양

부품 재질 놋쇠

처리시간(분) 60분 (해당 시험 조건)

연마재 종류 호두껍질 24#

연마재 마모율 시간당 0.3%

재료 제거 < 0.3%

결과 반복성 ±1% 표면 균일성

공정 상세 사양

· 진동 디버링 기계 텀블링 전후의 황동 부품

부품 재질	처리시간(분)	연마재 종류	연마재 마모율	라 전	라 후	재료 제거	결과 반복성
놋쇠	60 minutes	Walnut shell 24#	0.3% per hour	0.8	0.15	< 0.3%	±1% Surface Uniformity

성능 및 품질의 주요 이점

주요 장점

배치 간 표면 품질의 균일성은 고정구, 매체 상태, 투입량과 공정 레시피를 관리해야 합니다. 실제 반복성은 동일 부품 반복 시험과 계측으로 확인하세요.
부품을 전용 홀더에 고정해 부품끼리 충돌하는 위험을 줄이는 방식입니다. 고정 흔적, 얇은 형상과 취약 부위는 샘플 시험으로 확인해야 합니다.
속도·경로·사이클 설정을 저장할 수 있다고 안내합니다. ±1% 반복성 주장은 고정 조건의 제조사 설명이며 측정 정의와 시험 자료 확인이 필요합니다.
다양한 금속과 형상에서 시험을 수행했다고 제조사는 설명합니다. 고객 부품에 대한 결과나 합격 기준으로 간주하지 말고 별도 샘플 테스트를 요청하세요.
공정 기록 기능의 범위는 제어기와 소프트웨어 구성에 따라 확인하세요. 작업 이력·추적성 지원을 계약 사양으로 명시해야 합니다.

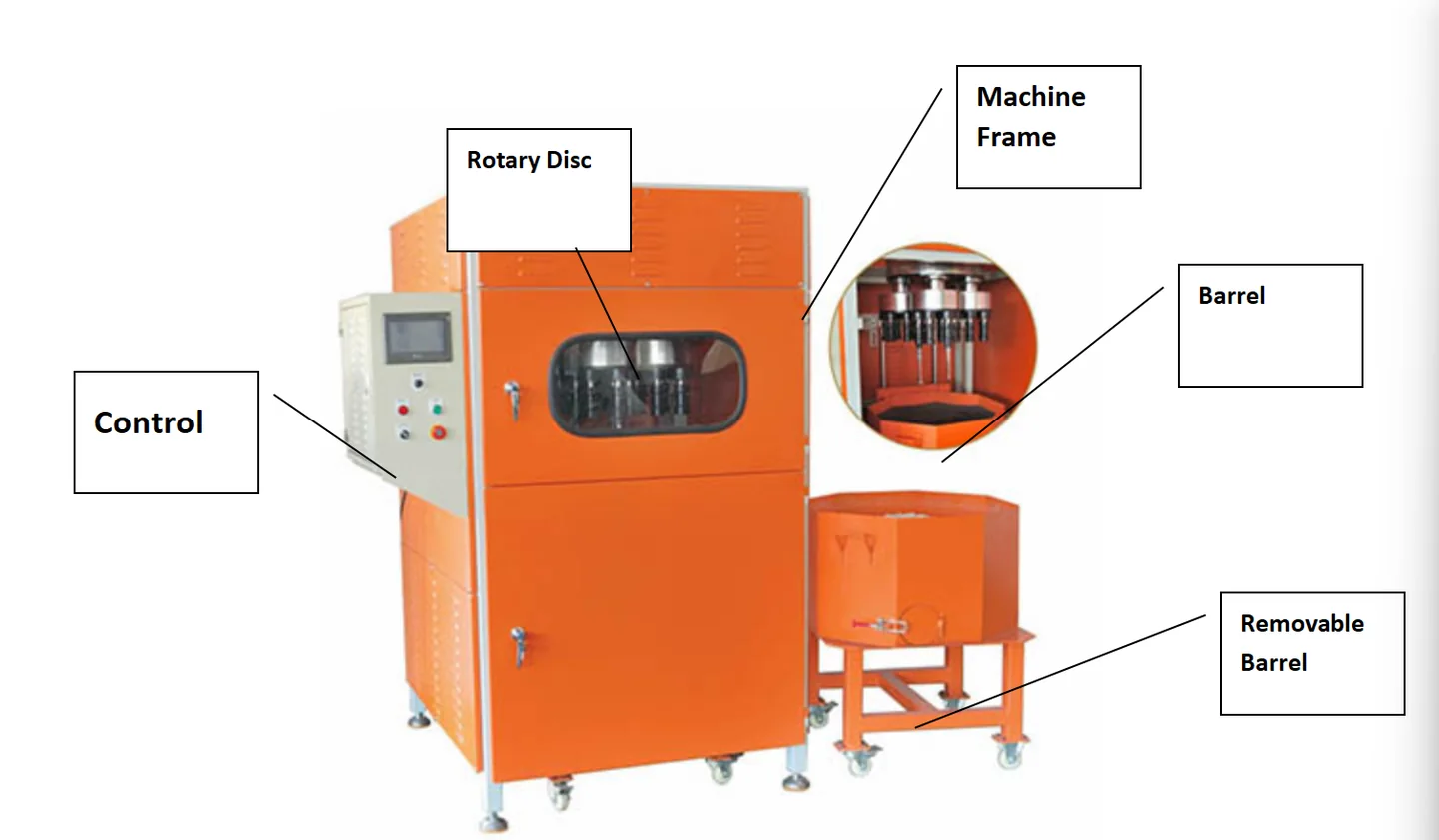

기술 사양

DF 드래그 피니싱 머신의 상세 사양입니다. 모델별 최신 기술 문서와 도면을 요청해 대조하세요.

주요 특징:	기술적인 세부사항
가는 배럴 크기:	85-100L
최대 프로세스 부품:	24 pcs
메인 모터:	2.2KW
회전 디스크:	0-160rpm
표면 크기:	10208601840mm
기계 중량:	450KG

주요 기능과 이점

부품을 전용 고정구에 장착해 매체층을 통과시키는 구조입니다. 회전식 배치 장비와 처리 방식이 다르지만, 부품 간 접촉이 전혀 없다는 표현은 지그·운전 조건을 실제로 검증해야 합니다.

⚡

고정구에 장착하는 부품 — 접촉 위험을 줄이는 설계

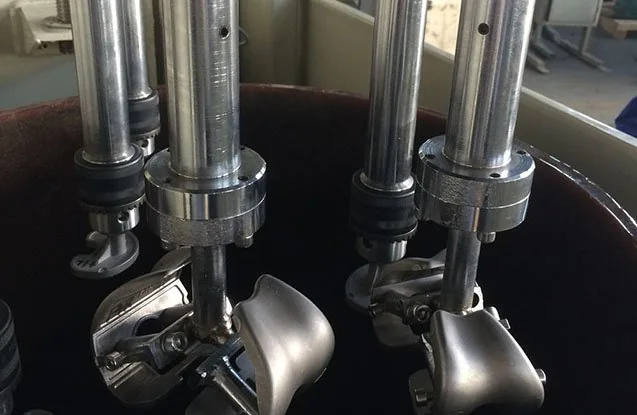

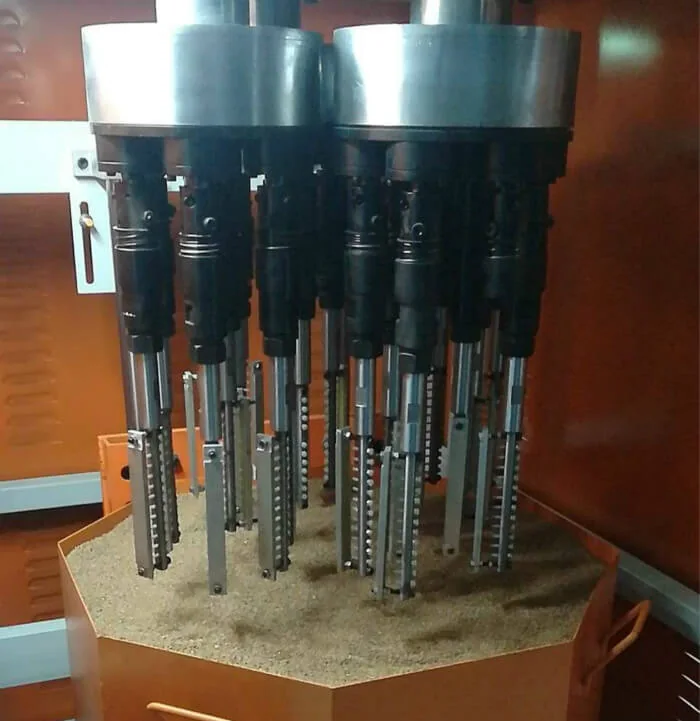

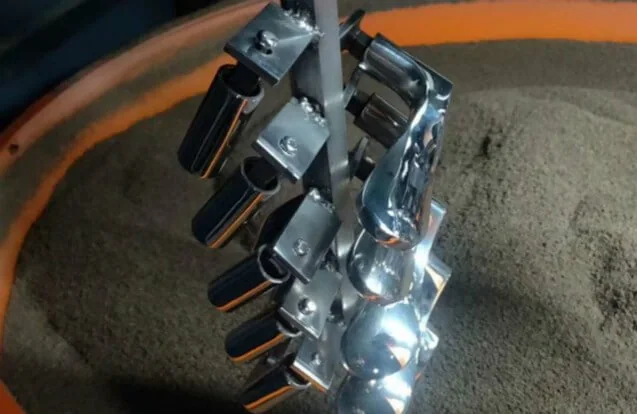

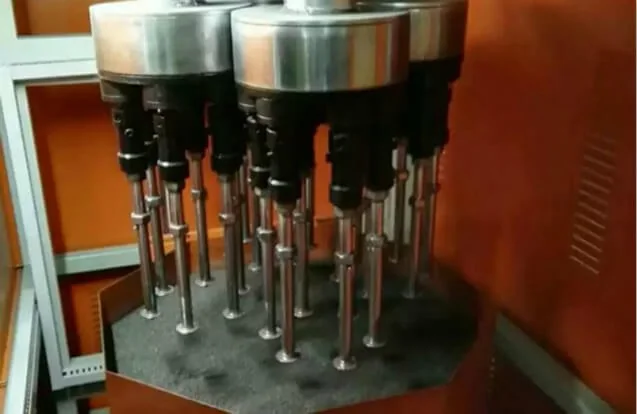

각 부품을 전용 스핀들 고정구에 장착하고, 고정구가 매체층을 통과하면서 회전·공전하는 방식입니다. 실제 접촉 여부와 표면 손상 가능성은 형상·고정구·매체와 공정 설정에 달려 있으므로 고가 부품은 샘플 시험과 검사 기준을 마련하세요. 원문은 DF100에서 최대 24개 동시 처리라고 기재합니다. 모델 및 고정구 구성으로 확인해야 합니다.

부품 간 접촉을 줄이는 고정 공정 — 부품·지그별 시험 필요
사이클당 최대 24개는 원문 사양입니다. 모델별 확인 필요
서로 다른 부품 혼합 처리는 교차 오염과 레시피 적합성을 검증한 뒤 적용하세요

⚡

공전·스핀들 속도 프로그램과 궤적

원문은 스핀들 0~160 rpm과 공전 동작, 지그 경로 조절을 설명합니다. 실제 제어 범위, 궤적, Siemens 제어기 적용 여부, 레시피 저장 기능은 모델별 도면과 장비 시연으로 확인하세요. 거친 디버링과 정밀 연마에는 서로 다른 매체·공정 조건이 필요합니다.

스핀들 회전(0~160 rpm)과 공전 속도 조절 — 실제 범위 확인
8자형 궤적 설명 — 복잡한 형상 접근성은 샘플로 검증
Siemens PLC 터치 화면 및 레시피 저장 기능 — 모델 구성 확인 필요

⚡

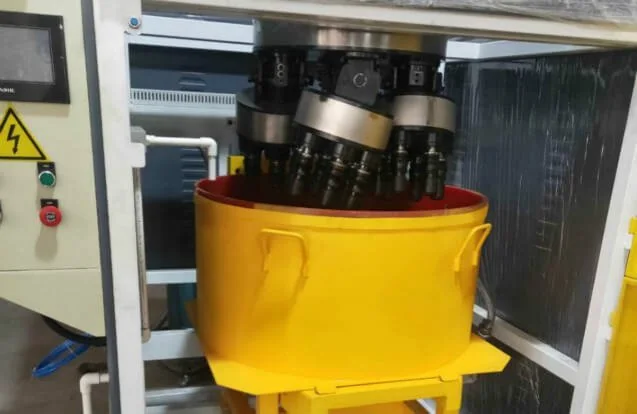

선택 사양: 15도 경사축

표준 DF100은 수직 스핀들로 설명됩니다. 주문 시 선택하는 15도 경사축 옵션은 부품이 매체에 진입하는 각도를 바꿉니다. 깊은 홈과 언더컷 형상에 대한 매체 접촉 개선 여부는 부품 샘플로 확인하고 견적서에서 해당 옵션을 명시하세요.

15도 경사축 — 깊은 형상 가공 효과는 샘플 검증
주문 시 사양 지정 — 변경 가능 여부는 공급사 확인
표준 장비와 매체·컴파운드 호환성을 모델별로 확인

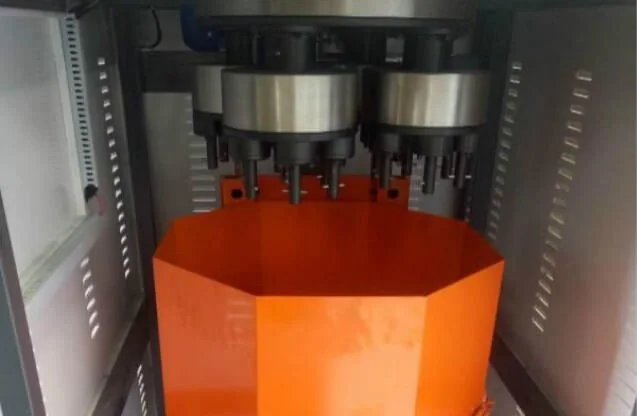

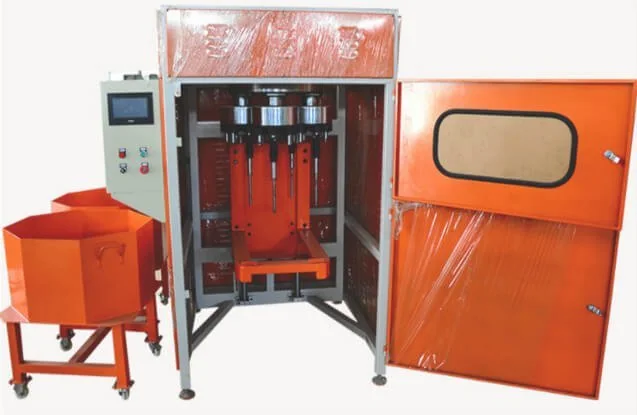

DF100 드래그 피니싱 머신 개요

드래그 피니싱은 부품을 고정구에 장착해 매체층을 통과시키는 공정으로 소개됩니다. 배럴·진동식 배치 공정과 충돌 양상이 다르며 절삭 공구, 임플란트, 터빈 부품, 시계 케이스와 금형 등에 적용 가능성을 검토할 수 있습니다. 의료·항공우주 등의 인증 적합성을 뜻하지 않으며 부품별 공정 검증이 필요합니다.

표면 마무리 공정

표면 처리 공정 영상을 확인하세요. 실제 부품과 조건에서 공정 결과를 검증해야 합니다.

추가 정보 얻기

주요 적용 분야

소재와 부품 형상에 맞는 표면 처리 공정을 검토하세요.

🚗

자동차

엔진 부품, 변속기 부품, 브레이크 시스템

✈️

항공우주

터빈 블레이드, 랜딩 기어, 구조 부품

🔧

하드웨어

패스너, 커넥터, 정밀 공구

🖨️

3D 프린팅

후가공, 표면미화, 마무리

Inovatec 피니싱 장비와 매체를 선택하는 이유

경험·품질·지원 관련 문구는 공급사 소개입니다. 구매 시 서비스 범위와 계약 조건을 확인하세요.

🏆

20년 이상의 업계 경험

설립 연도와 실적은 회사 자료로 확인하고, 실제 적용 경험은 유사 부품 시험으로 검토하세요.

🎯

특정 요구 사항에 맞는 맞춤형 솔루션

도면, 유틸리티, 설치 공간과 인터페이스를 기준으로 설계 범위와 변경 책임을 합의하세요.

🌍

글로벌 기술 지원 네트워크

현지 서비스 거점, 지원 언어, 응답 시간과 출장 비용을 계약서로 확인하세요.

⚡

24시간 이내의 빠른 응답

기술 문의의 회신 시간과 지원 가능한 시간대는 주문 시점에 서면으로 확인하세요.

💡

무료 기술 상담

상담 비용, 시편 수량, 시험 범위와 결과 보고서 제공 여부를 사전에 확인하세요.

✅

입증된 실적

고객 수·국가 수·만족도 수치는 제조사 소개 자료로 검증 서류가 필요합니다.

플래시가 제거되고 모서리가 매끄러워졌습니다. 향상된 모양과 느낌.

ABS/PC 하우징 나일론 부품 정리 벽이 얇은 부품 보호

옵션 액세서리

건조기, 이송 장치와 연마재 등은 장비 구성에 따라 선택할 수 있습니다. 생산성 및 폐기물 감소 효과는 실제 라인에서 확인하세요.

선택적 틸트 디자인

15도 기울어진 샤프트 옵션은 부품 스핀들이 미디어 베드에 들어가는 각도를 변경하여 수직 스핀들이 효과적으로 도달할 수 없는 깊은 슬롯, 포켓 및 요각 형상에 마무리 작업을 지시합니다. 주문 단계에서 지정됩니다. 모든 면에 균일한 표면 적용이 필요한 복잡한 내부 기능을 갖춘 부품에 적합합니다.

지멘스 터치 스크린

Siemens PLC 터치 스크린 컨트롤러를 사용하면 전체 프로세스 프로그래밍이 가능합니다. 스핀들 속도, 궤도 속도, 사이클 시간, 회전 방향 및 다단계 시퀀스를 구성하고 부품 유형별로 명명된 레시피로 저장할 수 있습니다. 운영자는 저장된 프로그램을 선택하고 설비를 로드합니다. 반복 생산 실행에는 수동 매개변수 입력이 필요하지 않습니다.

완벽한 솔루션 패키지

연동 장비 구성, 설치 책임과 인터페이스를 기술 제안서에서 확인하세요.

🎯

최적화된 성능

기계 효율성과 출력 품질을 극대화하도록 설계된 액세서리

💰

비용 절감

효율성 향상 및 폐기물 감소를 통해 운영 비용 절감

🛠️

쉬운 통합

기존 기계와 원활하게 통합되도록 설계된 모든 액세서리

인증 및 글로벌 신뢰

인증 관련 주장은 해당 모델의 유효 인증서와 적용 범위를 확인하세요.

🏆

ISO 9001:2015

품질경영시스템 인증서의 유효 기간과 인증 범위를 확인하세요.

인증기관: SGS

✅

CE 적합성

CE 표시와 EU 적합성 선언은 해당 모델 및 지침 적용 여부를 인증 문서로 확인하세요.

지령: 2006/42/EC

🔍

SGS 시험 보고서

시험 보고서 번호, 대상 모델과 시험 범위를 공급사에 요청하세요.

테스트 유형: 성능 및 안전

🌱

RoHS 적합성

적용 제품과 부품에 대한 적합성 문서 및 범위를 확인하세요.

기준: 2011/65/EU

20년 이상의 우수성

2003년 설립이라는 원문 기재를 회사 등록자료 및 최신 공식 자료로 확인하세요.

2003

회사 설립

2008

첫 해외수출

2015

ISO 9001 인증

2020

500개 이상의 글로벌 고객

2024

첨단 기술

20+

수년간의 경험

500+

글로벌 고객

50+

서비스를 제공하는 국가

99%

만족도
