WRC30 휠 CNC 선반 | 30인치 알로이 휠 다이아몬드 컷
- 기술 사양
- 표준 구성
- 동영상
| 모델 | WRC30 |
| 베드 위 최대 선회 직경 | Φ800mm (31’) |
| 횡이송대 위 최대 선회 직경 | Φ550mm |
| 최대 알로이 휠 직경 | 30’ |
| 횡이송대 이동 거리 | 360mm |
| 레일 폭 | 400mm |
| 레일 길이 | 1630mm |
| 3조 척 크기 | 15’ |
| 주축 회전 속도 범위 | 50~1600 rpm |
| 주축 속도 제어 | 자동 |
| 주축 관통 구멍 | Φ82mm |
| 주축 관통 구멍 테이퍼 | 1:20/Φ 90 |
| 주축 노즈 테이퍼 | D1-8 |
| 최대 공구대 규격 | 25×25mm |
| 공구대 위치 수 | 4개 위치 |
| 모터 최소 설정 단위 | (Z) 종방향 0.001 mm (X) 횡방향 0.001 mm |
| 공구대 이동 속도 | (Z) 종방향 8 m/min (X) 횡방향 4 m/min |
| 모터 출력 | 11kw |
| 장비 베이스 | 일체형 주철 베이스 |
| 장비 크기(길이×너비×높이) | 2430*1730*1840mm |
| 순중량 | 3500kg |
- 다이아몬드 공구 홀더
- 수동 3조 척(전용 소프트 조 1쌍 포함)
- 루비 디지털 프로브

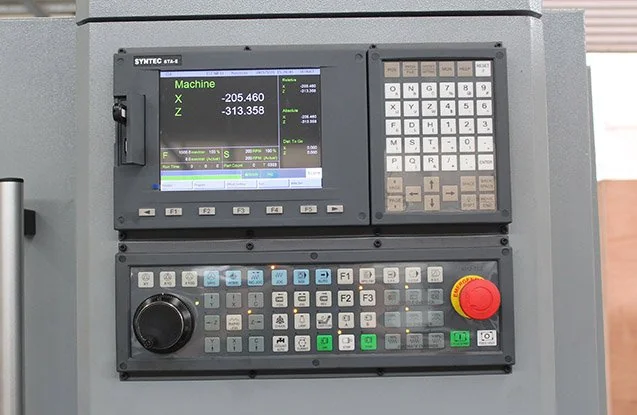

- 대만 신세대 CNC 제어 시스템

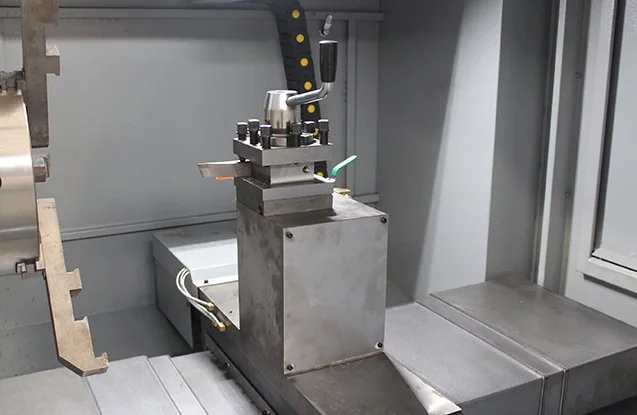

- 4스테이션 퀵체인지 공구대
- 자동 윤활 시스템
- 냉각 시스템
- 전체 보호 커버(안전 도어)
- 일반 공구 및 공구함
- 전용 허브 곡선 최적화 소프트웨어
관련 제품

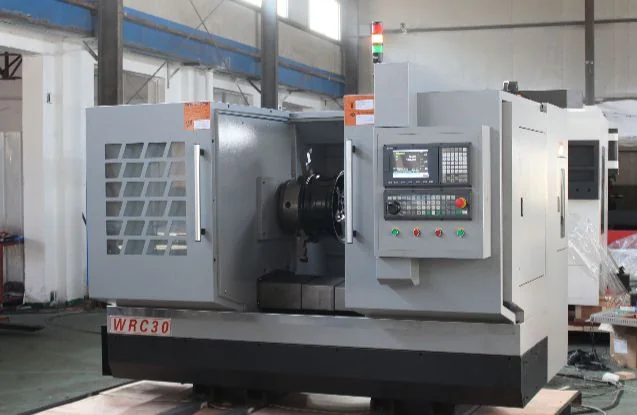

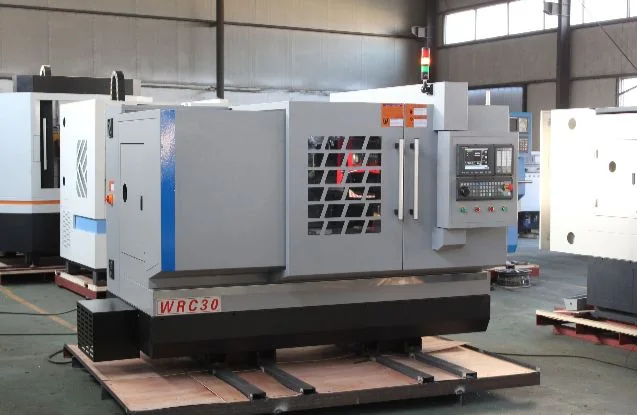

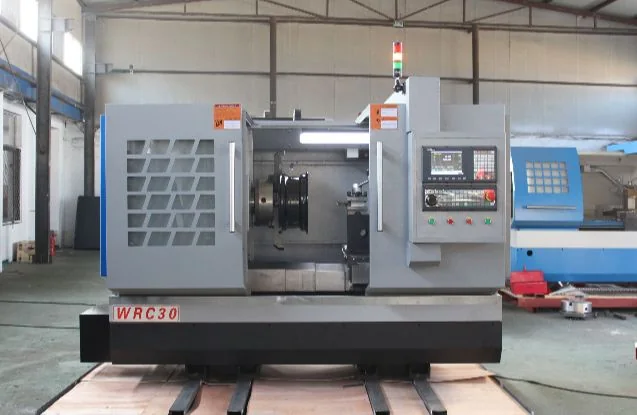

WRC30 휠 CNC 선반 — 최대 30인치 알로이 휠 다이아몬드 컷 가공용 고출력 CNC 선반
WRC30은 Inovatec 휠 선반 제품군의 상위 수평 주축형 모델로 소개됩니다. 11 kW 모터와 주철 베이스를 갖추며, 최대 30인치 휠과 대구경 작업을 대상으로 합니다. 15인치 3조 척과 전용 소프트 조, 50~1600 rpm 자동 주축 속도 제어가 사양으로 제시됩니다. 연속 생산 능력, 진동 억제와 표면 품질은 설치 조건 및 동일 휠 샘플 시험으로 확인해야 합니다.
WRC28과 마찬가지로 루비 디지털 프로브, CNC 시스템과 허브 곡선 최적화 소프트웨어가 제공된다고 안내합니다. 프로브 측정 데이터의 변환 방식, G코드 생성 범위, 패스당 절삭량과 저장 기능은 제어기 시연 및 최신 매뉴얼로 확인하세요. 장비 중량과 주철 베이스가 진동이나 공구 수명에 미치는 효과는 제조사 설명이며, 보장 성능으로 간주하지 말고 샘플 가공으로 검증해야 합니다.
- 11 kW 모터 — 제품군 내 모터 출력 사양
- 최대 휠 크기 30인치 — 실제 적합성은 휠 도면으로 확인
- 15인치 3조 척과 소프트 조 — 고정 조건을 샘플로 검증
- 주철 베이스, 장비 중량 3500 kg — 설치 하중과 반입 경로 확인
- 루비 프로브와 허브 최적화 소프트웨어 — 자동화 범위 확인
주요 사양
| 모델 | WRC30 |
| 최대 휠 크기 | 30″ |
| 모터 출력 | 11 kW |
| 주축 회전 속도 | 50~1600 rpm(자동) |
| 척 크기 | 15인치(특수 소프트 조 포함 3조 척) |
| 장비 베이스 | 일체형 주철 베이스 |
| 순중량 | 3500 kg |
| 보증 | 부품 1년(기술 지원 기간은 계약 조건 확인) |
WRC30 휠 가공 순서
루비 디지털 프로브가 알로이 휠 표면 형상을 측정하고, 소프트웨어가 가공 프로그램 생성을 지원한다고 안내합니다. 원문은 패스당 0.05 mm 절삭과 일반적으로 2~3회 패스를 설명하지만, 휠 손상·잔여 두께·목표 형상에 따라 제거량과 패스 수는 달라집니다. 제조사 절차와 휠 안전 기준을 확인하세요.
| 단계 | 작동 내용 |
|---|---|

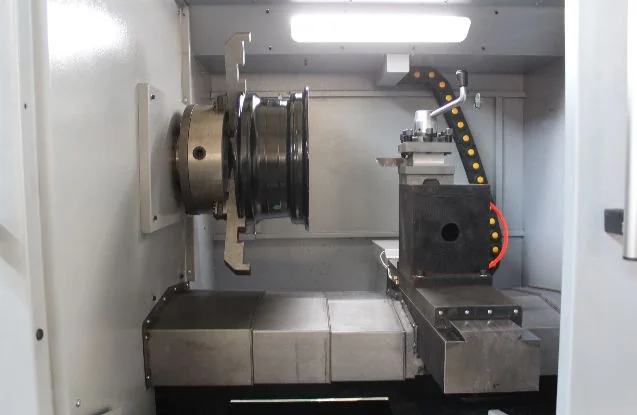

| 1. 휠 장착 | 소프트 조가 있는 15인치 3조 척에 휠을 고정합니다. |
| 2. 프로브 측정 | 루비 프로브가 휠 표면 형상을 측정하고 데이터 처리 절차를 시작합니다. |
| 3. 절삭 | 다이아몬드 커터로 절삭합니다. 패스당 0.05 mm와 2~3회 패스는 원문 안내이므로 휠 상태에 맞춰 검증하세요. |
| 4. 프로파일 저장 | 휠 프로파일을 장비 데이터베이스에 저장하는 기능으로 소개됩니다. 저장·재사용 방식을 공급사에 확인하세요. |
| 5. 투명 코팅 | 휠을 별도 도장 부스로 옮겨 투명 보호 래커를 적용할 수 있습니다. 부스는 별도 장비입니다. |
WRC30 적용 대상
대구경 휠 재생 작업량이 많은 시설에서 검토할 수 있습니다. 11 kW 모터, 3500 kg 중량, 자동 주축 제어는 제조사 사양입니다. 연속 생산 처리량, 프로파일 저장 효과 및 필요한 인력은 현장 시운전과 계약 사양으로 확인하세요.
대형 또는 중량 휠을 주기적으로 가공하는 사업장에서는 최대 크기, 척 규격, 모터 출력과 고정 방식을 검토해야 합니다. 실제 휠의 무게, 폭, 옵셋과 가공 가능 범위를 장비 도면 및 샘플로 확인하세요.
주철 구조와 장기 내구성 관련 문구는 제조사 설명입니다. 부품 보증 1년 및 기술 지원 범위, 무상 배송 조건과 현장 교육 여부를 지역·계약별 서면 조건으로 확인하세요.
WRC30과 WRC28 — 어떤 장비가 작업에 적합할까요?
| WRC30 | WRC28 | |
|---|---|---|
| 최대 휠 크기 | 30″ | 28″ |
| 모터 출력 | 11 kW | 7.5 kW |
| 척 크기 | 15″ | 12″ |
| 순중량 | 3500 kg | 원문에 미기재 |
| 레일 폭 | 400 mm | 300 mm |
| 권장 작업 | 대량 생산, 대형·중량 휠, 생산 현장 | 일반 승용차 휠, 중간 규모 작업 |
표준 구성
| 다이아몬드 공구 홀더 |
| 3-jaw manual chuck (15″) with one pair of special soft jaws |
| 루비 디지털 프로브(표면 프로파일 측정) |
| 대만 신세대 CNC 시스템 |
| Common quick-change tool holder, 4-station |
| 허브 곡선 전용 최적화 소프트웨어 |
| 자동 윤활 시스템 |
| 냉각 시스템 |
| 전면 안전 보호 도어 |
| 일반 공구 및 공구함 |
WRC30 상세 사양
| 모델 | WRC30 |
| 베드 위 최대 선회 직경 | Φ800 mm (31″) |
| 횡이송대 위 최대 선회 직경 | Φ550 mm |
| 최대 알로이 휠 크기 | 30″ |
| 횡이송대 이동 거리 | 360 mm |
| 레일 폭 | 400 mm |
| 레일 길이 | 1630 mm |
| 3조 척 크기 | 15″ |
| 주축 속도 범위 | 50~1600 rpm(자동) |
| 주축 관통 구멍 | Φ82 mm |
| 최대 공구대 규격 | 25 × 25 mm |
| 공구대 위치 수 | 4개 위치 |
| 최소 설정 단위(Z/X) | 0.001 mm / 0.001 mm |
| 공구대 이동 속도(Z/X) | 8 m/min / 4 m/min |
| 모터 출력 | 11 kW |
| 장비 베이스 | 일체형 주철 베이스 |
| 장비 크기(길이×너비×높이) | 2430 × 1730 × 1840 mm |
| 순중량 | 3500 kg |
사양은 예고 없이 변경될 수 있습니다. 부품 보증 1년 및 기술 지원 기간은 계약 조건에서 확인하세요.
