WRC28VM 수직형 휠 다이아몬드 컷 CNC 선반
- 기술 사양
- 표준 구성
- 동영상
| 모델 | WRC28VM |
| 베드 위 최대 선회 직경 | 820mm |
| 최대 가공 직경 | 780mm |
| 최대 휠 가공 크기 | 30″ |
| 척 직경 | 320mm |
| 주축 회전 속도 | 50-1500rpm |
| 절삭 이송 속도 | 0.1-1000mm/min |
| 최대 이송 거리 | X/Z: 410/400mm |
| 급속 이송 속도 | X/Z: 8000mm/min |
| 공구대 | Manual 4-position tool post |
| 공구대 단면 | 25x25mm |
| 이송 모터 출력 | X/Z: 1.6kw/Nm |
| 리니어 가이드 공칭 폭 | 30mm |
| 주 모터 출력 | 7.5kw |
| 중량 | 1500kg |
| 장비 크기(길이×너비×높이) | 1500x1820x2050mm |
3조 척(전용 소프트 조 포함), 수동 퀵체인지 4스테이션 공구대, 자동 윤활 시스템, 선삭 냉각 시스템, TP300 Pioneer 센싱 프로브, 다이아몬드 커터 1세트, Syntec CNC 제어기, 전면 안전 도어, 휠 프로파일 최적화 소프트웨어, 교육 영상, 작업 조명
관련 제품
WRC28VM 수직형 휠 다이아몬드 컷 CNC 선반 — 대형 알로이 휠 재생 가공용 수직 주축 장비
WRC28VM은 최대 30인치 휠의 다이아몬드 컷 재생 가공을 위해 소개된 수직 주축 CNC 선반입니다. 휠을 척에 위쪽을 향하게 수평으로 고정하고 공구가 위에서 접근합니다. 대구경 휠에서 절삭 안정성을 확보하도록 설계된 구조이며, 실제 진동·공차·표면 마감은 휠 형상과 장비 설정을 포함한 샘플 가공으로 확인해야 합니다.

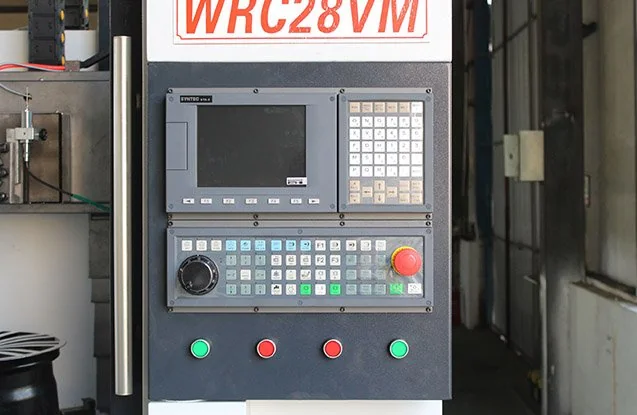

7.5 kW 주 모터와 Syntec CNC 제어기를 적용했다고 안내합니다. 주축 속도는 50~1500 rpm, 절삭 이송은 0.1~1000 mm/min 범위입니다. TP300 프로브의 표면 측정과 자동 경로 생성 기능, 주철 구조 및 경화 가이드 설명은 제조사 자료 기준이며, 실제 제어 구성·정확도·교정 조건은 견적서와 시운전으로 검증하세요.
- 수직 다이아몬드 컷 주축 — 대구경 휠 가공을 고려한 수직 구조
- TP300 프로브 — 휠 표면 측정과 가공 경로 설정 지원
- 절삭 이송 0.1~1000 mm/min — 실제 조건은 재료와 공구에 따라 설정
- Syntec CNC 제어기 — 휠 프로파일 최적화 소프트웨어 구성 확인 필요
- 전면 안전 도어 — 냉각수 비산 방지와 작업자 보호를 위한 구성
주요 사양
| 모델 | WRC28VM |
| 최대 휠 크기 | 30″ (780 mm process diameter) |
| 주 모터 출력 | 7.5 kW |
| 주축 회전 속도 | 50–1500 rpm |
| 절삭 이송 속도 | 0.1–1000 mm/min |
| CNC 제어기 | Syntec 브랜드 |
| 프로빙 시스템 | TP300 Pioneer Sensing Probe |
| 중량 | 1500 kg |
WRC28VM 휠 가공 순서

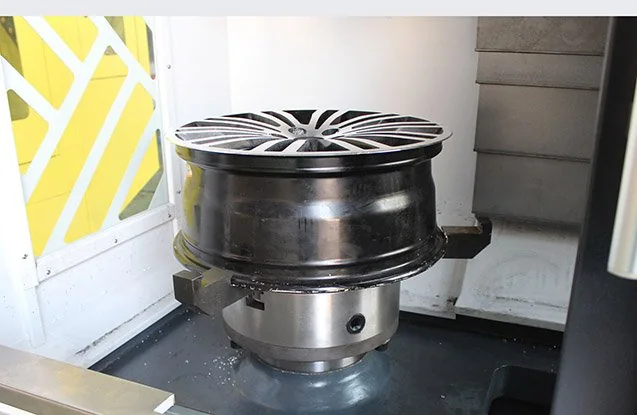

휠을 특수 소프트 조가 장착된 3조 척(직경 320 mm)에 위쪽을 향하게 고정하고 흔들림을 확인합니다. TP300 프로브가 표면 형상을 측정하고 제어 시스템으로 데이터를 전달합니다. 이후 설정된 경로에 따라 황삭과 정삭을 진행합니다. 실제 고정·프로빙·절삭 절차는 작업자 교육과 장비 매뉴얼을 따르세요.
| 단계 | 작업 내용 |
|---|---|
| 1. Chuck & centre | Wheel loaded face-up on 3-jaw chuck with soft jaws; runout verified |
| 2. Probe scan | TP300 probe maps the actual wheel surface curve; data fed to Syntec controller |
| 3. Auto toolpath | 측정 데이터를 이용해 가공 프로그램을 생성하는 기능입니다. 자동화 범위와 작업자 확인 절차를 공급사에 확인하세요. |
| 4. Rough cut | 초경 인서트로 표면을 가공하고 냉각 시스템을 사용합니다. 제거량과 휠 안전성은 사전 검사로 결정해야 합니다. |
| 5. Diamond finish | 다이아몬드 커터로 최종 표면 가공을 진행합니다. 결과 마감은 샘플로 확인하세요. |
| 6. Unload & lacquer | 휠을 내려 별도 도장 부스에서 투명 래커 보호 처리를 할 수 있습니다. 도장 부스는 별도 장비입니다. |
WRC28VM의 주요 대상
대구경 또는 복잡한 휠을 다루는 전문 재생 작업장에서 검토할 수 있습니다. 제조사는 최대 30인치 적용을 안내합니다. 실제 휠 크기뿐 아니라 폭, 옵셋, 중량, 고정 방식과 허용 가공량을 도면·샘플로 확인해야 합니다.
작업 경로 설정 시간을 줄이려는 생산 현장에서 프로브와 소프트웨어 구성을 검토할 수 있습니다. 자동 경로 생성의 지원 범위와 작업자 개입, 필요한 교육 수준은 실제 제어 시연과 계약 사양으로 확인하세요.
수평 주축 선반에서 대구경 휠 가공을 개선하려는 사업장이라면 수직형 구조를 비교 검토할 수 있습니다. 진동, 칩 배출, 냉각 성능은 설치 환경과 공정 조건에 좌우되므로 동일한 휠 샘플로 비교 시험하세요.
표준 구성
| 3-jaw chuck with special soft jaws (320 mm) |
| Manual quick-change tool post — 4-station turret |
| TP300 Pioneer Sensing Probe (automatic surface scan) |
| Diamond cutter set (1 set) |
| 휠 프로파일 최적화 소프트웨어가 포함된 Syntec CNC 제어기 |
| 자동 윤활 시스템 |
| 선삭 냉각 시스템 |
| 전면 안전 도어 |
| 작업 조명 |
| 교육 영상 CD |
WRC28VM 상세 사양
| 모델 | WRC28VM |
| 베드 위 최대 선회 직경 | 820 mm |
| 최대 가공 직경 | 780 mm |
| 최대 휠 가공 크기 | 30″ |
| 척 직경 | 320 mm |
| 주축 회전 속도 | 50–1500 rpm |
| 절삭 이송 속도 | 0.1–1000 mm/min |
| 최대 이송 거리(X/Z) | 410 / 400 mm |
| 급속 이송 속도(X/Z) | 8000 mm/min |
| 공구대 | Manual 4-position |
| 공구대 단면 | 25 × 25 mm |
| 이송 모터 출력(X/Z) | 1.6 kW / Nm |
| 리니어 가이드 공칭 폭 | 30 mm |
| 주 모터 출력 | 7.5 kW |
| 중량 | 1500 kg |
| 장비 크기(길이×너비×높이) | 1500 × 1820 × 2050 mm |
| CNC 제어기 | Syntec 브랜드 |
| 프로빙 시스템 | TP300 Pioneer Sensing Probe |
사양은 예고 없이 변경될 수 있습니다. 요청 시 맞춤 구성을 상담할 수 있습니다.
Inovatec — 장비 공급부터 표면 처리 라인까지
| 15+ Years in finishing equipment A full range of wheel repair machines and finishing systems. | 24h Reply on inquiries Technical questions answered fast so your buying decision isn’t stuck waiting. | Syntec CNC 제어기 — 휠 최적화 소프트웨어의 포함 범위와 라이선스를 확인하세요. |
| 60+ Countries served Export packing and documentation handled as standard. | CE 적합성 — 인증서와 적용 모델을 주문 전에 확인하세요. | 휠 재생 라인 공급 — 선반, 블라스터, 부스와 오븐을 함께 구성할 수 있습니다. |
사양서 다운로드
WRC28VM 사양을 한 페이지 자료로 확인할 수 있습니다. 구매 검토 전 최신 개정본인지 확인하세요.
| 휠 다이아몬드 컷 재생 작업장을 준비하고 계신가요? CNC 선반, 습식 블라스터, 분체 도장 부스와 오븐을 작업 공간 및 생산량에 맞춰 구성할 수 있습니다. 구성·가격·납기는 견적서로 확인하세요. |
