YN-26 경제형 휠 CNC 선반 | 알로이 휠 다이아몬드 컷
- 기술 사양
- 표준 구성
| 이름 | 단위 | NY-26 | NY-26A |
| 대형 가공 허브 직경 | 인치 | 25 | 25 |
| X축 최대 이동거리 | mm | 350 | 350 |
| 주 모터 출력 | kw | 6 | 6 |
| 레일 폭 | mm | 260 | 260 |
| 휠 측정 방향 | X·Y | X·Y | |
| 측정 장치 | 레이저 | 레이저 | |
| 측정 방식 | 레이저 스캔 | 레이저 자동 스캐닝 | |
| 프로그램 최적화 | 완전 자동 및 수동 | 완전 자동 및 수동 | |
| 저장 가능한 휠 가공 프로그램 수 | 무제한(제조사 안내) | 무제한(제조사 안내) | |
| CNC 시스템 | 자체 개발 | 자체 개발 | |
| 휠 가공 | 표면 | 표면 | |
| 기계 가공 정밀도 | IT6~IT7 | IT6~IT7 | |
| 표면 거칠기 | um | Ra0.8~1.6 | Ra0.8~1.6 |
| 메인 드라이브 형태 | 무단계 속도 조절 | 무단계 속도 조절 | |
| 주축 속도 범위 | rpm | 공장 설정 50~1000 rpm | 공장 설정 50~1000 rpm |
| 빠른 이동 속도 | mm/분 | X:5000 Z:8000 | X:5000 Z:8000 |
| 반복성 | mm | X:0.01 Z:0.015 | X:0.01 Z:0.015 |
| 공구 홀더 형태 | 칼 줄, 수동 칼 홀더, | 칼 정리, 자동 칼 홀더, | |
| 선삭 공구 홀더 크기 | mm | 25*25*2 | 25*25*3 |
| 공작기계 치수(LxWxH) | mm | 1700x1450x1700 | 1800x1300x1750 |
| 기계 순중량 | kg | 1000 | 1200 |
15인치 터치 디스플레이, 레이저 스캔, 휠 곡선 기반 프로그램 최적화, 기본 속도 350 rpm, 30분 교육 가능 등의 내용은 원문에 기재된 제조사 설명입니다. 자동화 범위, 측정 정확도, 교육 시간과 실제 작업 속도를 보장하는 자료로 해석하지 말고 장비 시연과 샘플 시험으로 확인하세요.
관련 제품

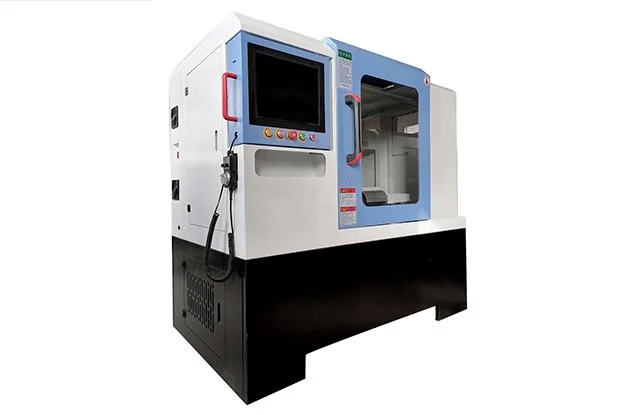

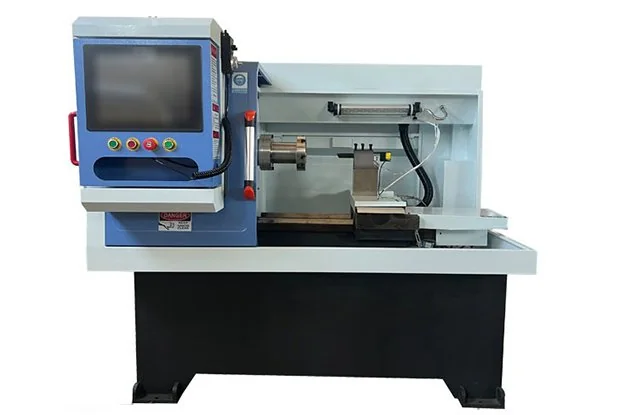

YN-26 경제형 휠 CNC 선반 — 알로이 휠 다이아몬드 컷 재생 가공용

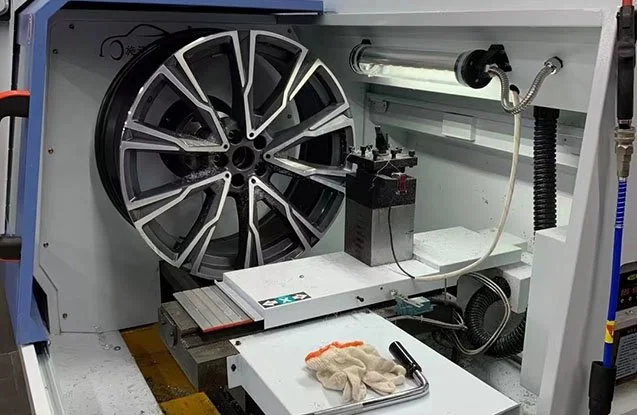

YN-26은 최대 25인치 휠 가공용으로 소개되는 경제형 CNC 선반입니다. 휠 다이아몬드 컷을 처음 도입하거나 예산과 공간을 고려하는 작업장에서 검토할 수 있습니다. 실제 가공 직경, 휠 폭·옵셋과 절삭 결과는 최신 도면 및 샘플 가공으로 확인하세요.
레이저 스캔과 자체 CNC 시스템으로 휠 표면을 측정하고 가공 프로그램 생성을 지원한다고 설명합니다. 기본 주축 속도 350 rpm, 최대 1000 rpm, 10분 미만 사이클, 30분 교육, 1000~1200 kg 중량은 제조사 기재입니다. 보장 성능으로 보지 말고 실제 휠 시운전으로 검증하세요. 페이지의 YN-26/NY-26 모델명과 치수 혼재도 구매 전에 확인해야 합니다.
- 레이저 스캔 프로브 — 측정 범위와 정확도는 샘플로 확인
- 스캔 데이터 기반 프로그램 생성 — 자동화 범위와 작업자 확인 절차 검증 필요
- 원문은 10분 미만 사이클을 주장합니다. 실제 시간은 샘플 시험으로 확인하세요
- 15인치 터치 디스플레이 — 화면 구성과 안전 교육 확인
- 원문 기재 치수 1700×1450 mm(NY-26) — 적용 모델 확인 필요
주요 사양
| 모델 | NY-26 / NY-26A |
| 최대. 휠 직경 | 25″ |
| 주 모터 출력 | 6 kW |
| 주축 속도 | 50–1000 rpm (default 350 rpm) |
| 표면 측정 | 레이저 스캐닝(X 및 Y축) |
| 가공 정확도 | IT6–IT7 |
| 표면 마무리 | Ra 0.8–1.6 µm |
YN-26 휠 가공 순서

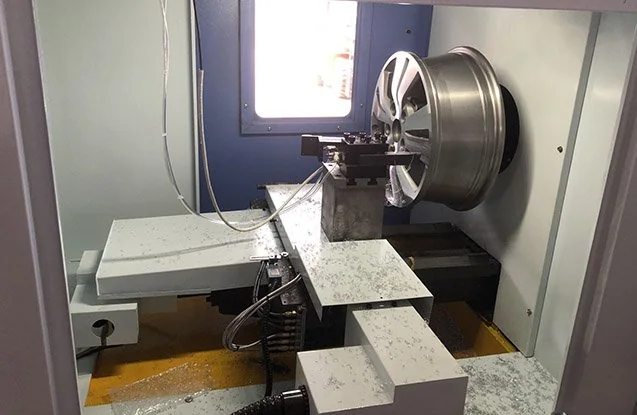

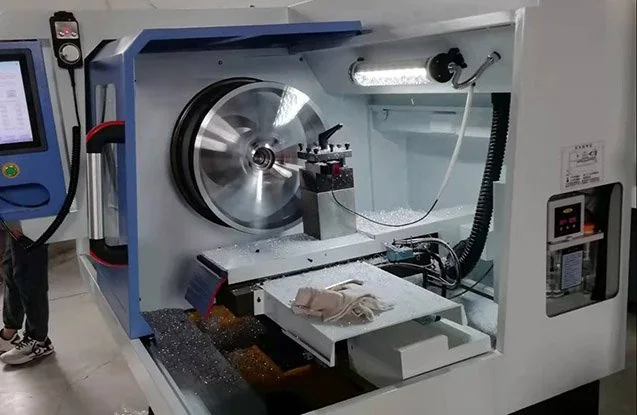

척에 휠을 고정한 후 레이저로 X/Y축 표면 형상을 측정합니다. CNC 시스템의 프로그램 생성 기능은 제조사 설명입니다. 자동 운전 범위와 작업자 확인 절차는 실제 장비로 검증하고, 휠 검사와 절삭 조건 설정은 교육받은 작업자가 수행해야 합니다.
| 단계 | 작동 내용 |
|---|---|
| 1. Mount | 휠이 척에 고정되어 중앙에 위치함 |
| 2. Laser scan | 레이저 프로브는 X 및 Y 축에서 휠 표면을 스캔합니다. 몇 초 만에 수집된 데이터 |
| 3. Auto program | CNC 시스템은 스캔 데이터에서 완전히 최적화된 절단 경로를 생성하므로 작업자 입력이 필요하지 않습니다. |
| 4. Machine | Cutting program executes; full lathe process completes in under 10 minutes |
| 5. Lacquer | 휠을 별도 도장 부스로 옮겨 투명 보호 래커를 적용합니다. 코팅 장비는 별도입니다. |
YN-26 검토 대상
휠 다이아몬드 컷 가공을 처음 도입하는 작업장에서 장비의 척·측정·제어 기능과 공간 요구사항을 비교할 수 있습니다. 30분 내 숙련 및 당일 생산은 제조사 홍보 문구이며, 실제 교육과 시운전 조건을 계약 범위에서 확인하세요.
설치 공간이 제한된 경우 원문에 나온 1700×1450 mm 치수를 참고할 수 있습니다. 다만 YN-26과 NY-26 표기가 혼재하므로 모델별 외형, 작업 여유 공간, 반입 경로와 바닥 하중을 최신 도면으로 확인하세요.
투자 회수 기간은 구매가 외에도 생산량, 소모품, 인건비, 불량률과 유지보수 비용을 반영해 계산해야 합니다. 원문의 비용 효율성 주장은 사업 성과 보장이 아닙니다.
NY-26과 NY-26A 공구대 비교
| NY-26 | NY-26A | |
|---|---|---|
| 공구 홀더 | 수동 칼 홀더 | 자동 칼 홀더 |
| 공구 홀더 크기 | 25 × 25 × 2 mm | 25 × 25 × 3 mm |
| 장비 크기(길이×너비×높이) | 1700 × 1450 × 1700 mm | 1800 × 1300 × 1750 mm |
| 순중량 | 1000 kg | 1200 kg |
| 권장 용도 | 비용 절감, 수동 공구 교체, 컴팩트한 설치 | 더 높은 처리량, 자동 도구 인덱싱 |
YN-26 상세 사양
| 사양 | NY-26 | NY-26A |
|---|---|---|
| 최대. 가공 허브 직경 | 25″ | 25″ |
| X축 최대 이동거리 | 350 mm | 350 mm |
| 주 모터 출력 | 6 kW | 6 kW |
| 레일 폭 | 260 mm | 260 mm |
| 측정 방법 | 레이저 스캐닝 | 레이저 자동 스캐닝 |
| 프로그램 최적화 | 완전 자동 및 수동 | 완전 자동 및 수동 |
| 가공 정확도 | IT6–IT7 | IT6–IT7 |
| 표면 마무리 | Ra 0.8–1.6 µm | Ra 0.8–1.6 µm |
| 주축 속도 범위 | 50–1000 rpm | 50–1000 rpm |
| 빠른 움직임(X/Z) | 5000 / 8000 mm/min | 5000 / 8000 mm/min |
| 반복성(X/Z) | 0.01 / 0.015 mm | 0.01 / 0.015 mm |
| 공구 홀더 | Manual (25×25×2 mm) | Automatic (25×25×3 mm) |
| 장비 크기(길이×너비×높이) | 1700 × 1450 × 1700 mm | 1800 × 1300 × 1750 mm |
| 순중량 | 1000 kg | 1200 kg |
사양은 예고 없이 변경될 수 있습니다. 최신 구성과 재고를 공급사에 확인하세요.
