WRC28 휠 CNC 선반 | 전문 알로이 휠 수리 장비
- 기술 사양
- 표준 구성
- 동영상
| 모델 | WRC28 |
| 베드 위 최대 선회 직경 | Φ770mm (30’) |
| 최대 알로이 휠 직경 | Φ720mm (28’) |
| 캐리지 X축 조정 스트로크 | 100mm |
| 횡이송대 이동 거리 | 390mm |
| 레일 폭 | 300mm |
| 레일 길이 | 1300mm |
| 3조 척 크기 | 12’ |
| 주축 회전 속도 범위 | 50~2000 rpm |
| 주축 속도 제어 | 자동 |
| 주축 관통 구멍 | Φ82mm |
| 주축 구멍 테이퍼 | 1:20 (Φ90) |
| 최대 공구대 규격 | 25×25mm |
| 공구대 위치 수 | 4개 위치 |
| 모터 최소 설정 단위 | (Z) 종방향 0.001 mm (X) 횡방향 0.001 mm |
| 공구대 이동 속도 | (Z) 종방향 8 m/min (X) 횡방향 6 m/min |
| 모터 출력 | 7.5kw |
| 기계 베드 | 일체형 주철 베드 |
| 장비 크기(길이×너비×높이) | 2140*1600*1860mm |
| 포장 크기 | 2300*1750*2100mm |
- 다이아몬드 공구 홀더

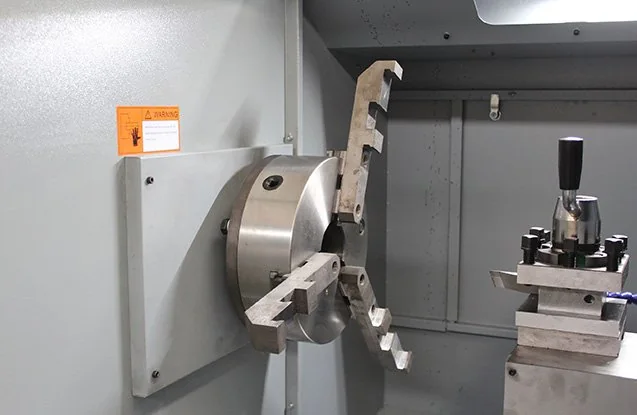

- 수동 3조 척(전용 소프트 조 1쌍 포함)

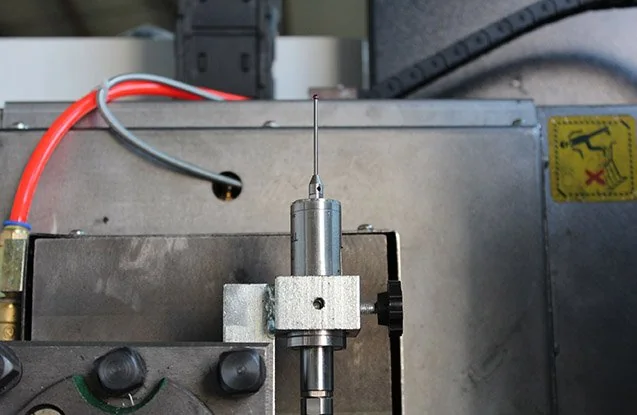

- 루비 디지털 프로브
- 대만 신세대 CNC 제어 시스템
- 4스테이션 퀵체인지 공구대

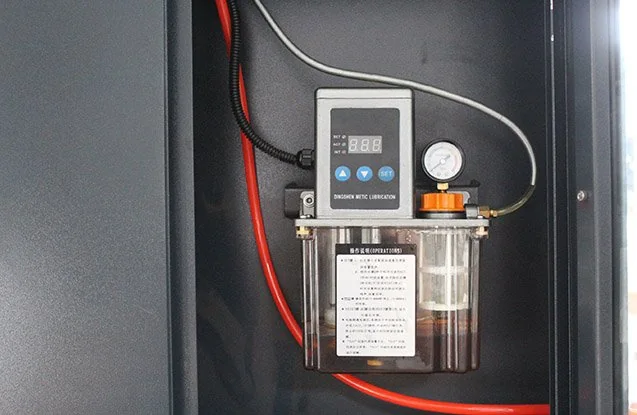

- 자동 윤활 시스템
- 냉각 시스템
- 전체 보호 커버(안전 도어)
- 일반 공구 및 공구함
- 전용 허브 곡선 최적화 소프트웨어
관련 제품

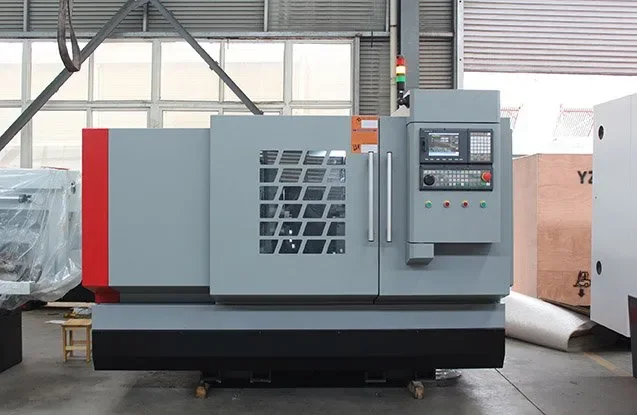

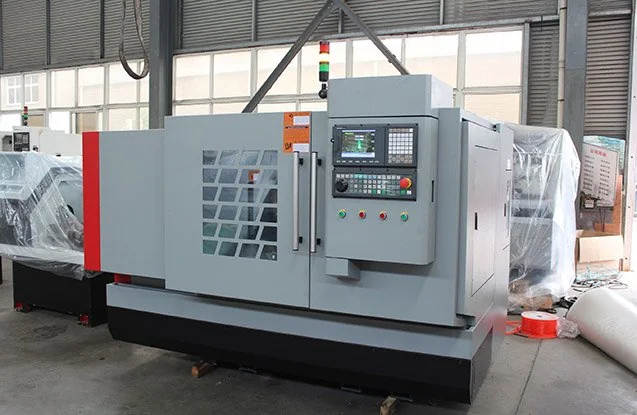

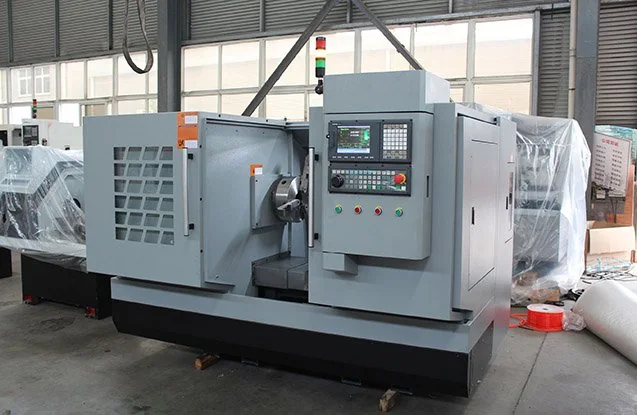

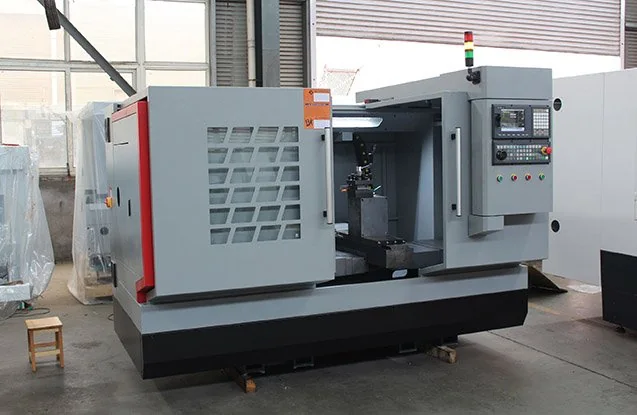

WRC28 휠 CNC 선반 – 알로이 휠 다이아몬드 컷 재생용 수평 주축 CNC 선반
WRC28은 최대 28인치 알로이 휠의 다이아몬드 컷 재생 가공을 위한 수평 주축 CNC 선반입니다. 일체형 주철 베드와 7.5 kW 주 모터를 적용한 것으로 소개되며, 절삭 안정성과 휠 표면 가공 정밀도를 목표로 합니다. 자동 주축 속도 제어 기능이 절삭 조건에 맞춰 회전 속도를 조정합니다. 실제 진동, 열변형과 표면 품질은 현장 조건과 샘플 가공으로 확인해야 합니다.
루비 디지털 프로브, 대만 신세대 CNC 시스템과 전용 허브 곡선 최적화 소프트웨어가 기본 구성으로 제시됩니다. 12인치 수동 3조 척과 전용 소프트 조로 휠을 고정합니다. 다이아몬드 공구 홀더, 4스테이션 퀵체인지 공구대, 자동 윤활, 냉각 시스템과 안전 도어가 표준 구성에 포함된다고 안내됩니다. 실제 포함 부품과 소프트웨어 라이선스는 견적서·구매 계약서에서 확인하세요.
- 일체형 주철 베드 – 안정적인 가공 기반을 목표로 한 구조
- 7.5 kW 모터와 자동 주축 속도 제어
- 루비 디지털 프로브와 허브 곡선 최적화 소프트웨어
- 최대 휠 직경 28인치(Φ720 mm)
- 안전 도어와 냉각수 관리 구성
주요 사양
| 모델 | WRC28 |
| 최대 휠 직경 | 28″ (720 mm / Φ720 mm) |
| 주 모터 출력 | 7.5 kW |
| 주축 속도 범위 | 50~2000 rpm(자동 제어) |
| 척 크기 | 12인치(소프트 조 포함 3조 척) |
| 기계 베드 | 일체형 주철 베드 |
| 장비 크기(길이×너비×높이) | 2140 × 1600 × 1860 mm |
WRC28 휠 가공 순서
휠을 수평 주축에 장착하고 휠 보어에 맞는 소프트 조를 사용해 3조 척으로 고정합니다. 루비 프로브가 휠 표면 프로파일을 측정해 허브 곡선 최적화 소프트웨어로 전달합니다. 황삭·정삭 패스를 수행하고 가공 중 냉각 시스템을 사용합니다. 세부 공정은 휠 재질·손상·코팅 상태와 제조사 절차에 따라 확인해야 합니다.
| 단계 | 작동 내용 |
|---|---|
| 1. 장착 | 12인치 3조 척과 소프트 조에 휠을 중심 맞춰 고정합니다. |
| 2. 프로빙 | 루비 디지털 프로브가 휠 표면을 측정하고 데이터를 최적화 소프트웨어에 전달합니다. |
| 3. 황삭 | 초경 인서트로 손상 표면·부식·기존 래커를 절삭합니다. 이 과정에서 냉각 시스템을 사용합니다. |
| 4. 다이아몬드 정삭 | 다이아몬드 공구 홀더로 최종 패스를 진행해 가공 표면을 만듭니다. |
| 5. 하역·투명 코팅 | 휠을 별도 도장 부스로 옮겨 투명 보호 래커를 적용합니다. 코팅 장비는 별도입니다. |
WRC28 적용 대상
승용차·크로스오버·일반 SUV 휠을 처리하는 전문 휠 재생 작업장에서 검토할 수 있습니다. 제품 설명은 14~28인치 알로이 휠 적용 범위를 제시하지만, 실제 최대 가공 직경은 Φ720 mm(28인치) 사양입니다. 휠 폭, 옵셋, 고정 조건과 휠 구조를 주문 전에 확인하세요.
CNC 다이아몬드 컷 가공을 도입하려는 휠 수리점에서 수직형 WRC28VM과 비교할 수 있습니다. WRC28은 수평형 구조이며 초기 투자와 작업 공간을 고려한 선택지로 제조사가 소개합니다. 실제 비용·정밀도·생산성은 샘플 가공 및 견적 사양으로 비교하세요.
자동차 정비·중고차 상품화 시설에서 검토할 수 있습니다. 원문은 기본 조작이 한 시간 내 학습 가능하다고 안내하지만, 실제 작업에는 CNC·공구·휠 검사 및 안전 교육이 필요합니다. 작업자 자격과 교육 범위는 공급 계약에서 확인하세요.
WRC28과 WRC28VM, 어떤 장비가 적합할까요?
| WRC28 | WRC28VM | |
|---|---|---|
| 주축 방향 | 수평 | 수직 |
| 최대 휠 직경 | 28″ (720 mm) | 30″ (780 mm) |
| 주축 속도 | 50~2000 rpm | 50~1500 rpm |
| 모터 출력 | 7.5 kW | 7.5 kW |
| 프로빙 시스템 | 루비 디지털 프로브 | TP300 Pioneer 센싱 프로브 |
| CNC 제어기 | 대만 신세대 CNC 시스템 | Syntec 브랜드 |
| 권장 용도 | 일반 14~28인치 휠, 비용 효율적 다이아몬드 컷 | 대구경·복잡한 프로파일 및 프로그래밍 부담을 줄이는 작업 |
WRC28 상세 사양
| 모델 | WRC28 |
| 베드 위 최대 선회 직경 | Φ770 mm (30″) |
| 최대 알로이 휠 직경 | Φ720 mm (28″) |
| 캐리지 X축 조정 스트로크 | 100 mm |
| 횡이송대 이동 거리 | 390 mm |
| 레일 폭 | 300 mm |
| 레일 길이 | 1300 mm |
| 3조 척 크기 | 12″ |
| 주축 속도 범위 | 50~2000 rpm(자동 제어) |
| 주축 관통 구멍 | Φ82 mm |
| 최대 공구대 규격 | 25 × 25 mm |
| 공구대 위치 수 | 4개 위치 |
| 최소 설정 단위(Z 종방향 / X 횡방향) | 0.001 mm / 0.001 mm |
| 공구대 이동 속도(Z / X) | 8 m/min / 6 m/min |
| 모터 출력 | 7.5 kW |
| 기계 베드 | 일체형 주철 베드 |
| 장비 크기(길이×너비×높이) | 2140 × 1600 × 1860 mm |
| 포장 크기 | 2300 × 1750 × 2100 mm |
사양은 예고 없이 변경될 수 있습니다. 요청 시 맞춤 사양을 상담할 수 있습니다.
기계 판매를 넘어, 표면 처리 파트너인 Inovatec
| 표면 처리 장비 공급 15년 이상 휠 수리 장비와 표면 마감 시스템을 함께 공급합니다. | 문의 후 24시간 이내 회신 기술 문의에 신속히 답변합니다. | 일체형 주철 베드 장기 치수 안정성과 진동 감쇠를 고려한 구성이라고 제조사는 안내합니다. |
| 60개국 이상 공급 수출 포장과 선적 서류를 기본 지원합니다. | CE 적합 설계 인증서와 적용 모델 범위는 주문 전에 확인하세요. | 휠 재생 라인 공급 선반, 블라스터, 도장 부스와 오븐을 함께 구성할 수 있습니다. |
사양서 다운로드
WRC28의 주요 사양을 한 페이지 자료로 확인할 수 있습니다.
