ZAM66 복륜형 미디어 로터리 휠 폴리셔
- 기술 사양
- 동영상
| 주축 회전 속도 | 5~20 rpm(인버터 조절) |
| 로봇 암 회전 속도 | 20~60 rpm(인버터 조절) |
| 연마 바렐 | 직경 2000 mm |
| 부품 투입·배출 | 수동으로 적재한 뒤 자동으로 투입·가공하고, 가공 후 자동으로 배출합니다. |
| 부품 중량 | 약 50 kg |
| 부품 크기 | Φ14~26인치 |
| 가공 시간 | 5~10분(소재와 상태에 따라 설정) |
| 장비 크기 | 길이 3700 × 너비 2500 × 높이 2200 mm |
| 구동 방식 | 인버터 모터 구동 |
| 모터 구성 | 주축 바렐 7.5 kW · 기계 암 2.2 kW · 회전 모터 0.4 kW |
| 클램핑 방식 | 페달식 공압 클램핑 |
| 제어 시스템 | PLC 제어 |
| 배수 방식 | 펌프 가압 배수 |
관련 제품
ZAM66 복륜형 미디어 로터리 폴리셔 – 고처리량을 위한 자동 2스테이션 휠 마감

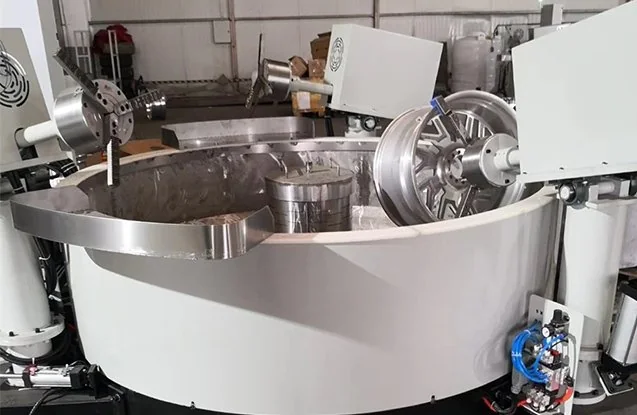

ZAM66 복륜형 로터리 폴리셔는 휠을 대량 처리하는 작업장과 공장을 위한 대형 반자동 마감 시스템입니다. 직경 2000 mm 연마 바렐, PLC 제어, 자동 부품 투입·배출을 갖춰 표준 단일 스테이션 장비보다 수작업 취급을 줄이도록 설계되었습니다. 작업자가 휠을 적재하면 장비가 바렐로 투입해 사이클을 진행한 뒤 다시 배출합니다. 실제 자동화 범위와 시간당 처리량은 현장 레이아웃과 휠 조건으로 확인해야 합니다.
7.5 kW 바렐 주축 모터가 미디어 공정을 구동하며, 인버터로 주축 속도(5~20 rpm)와 기계 암 속도(20~60 rpm)를 조정할 수 있습니다. 페달식 공압 클램핑으로 휠을 고정합니다. 실제 속도 범위, 안전 인터록과 클램핑 조건은 제작 도면 및 시운전으로 검증해야 합니다.
- 자동 부품 투입·배출 – 수작업을 줄이도록 설계
- PLC 제어와 인버터 속도 조절 – 반복 공정 설정 지원
- 대형 생산 부하를 위한 직경 2000 mm 연마 바렐
- 페달식 공압 클램핑으로 빠른 휠 고정
주요 사양
| 부품 크기 | Φ14~26인치 |
| 연마 바렐 | 직경 2000 mm |
| 주축 속도 | 5~20 rpm(인버터 조절) |
| 로봇 암 속도 | 20~60 rpm(인버터 조절) |
| 가공 시간 | 5~10분(소재 상태에 따라 설정) |
| 바렐 주축 모터 | 7.5 kW |
| 제어 시스템 | PLC 제어 |
| 장비 크기 | 3700 × 2500 × 2200 mm |

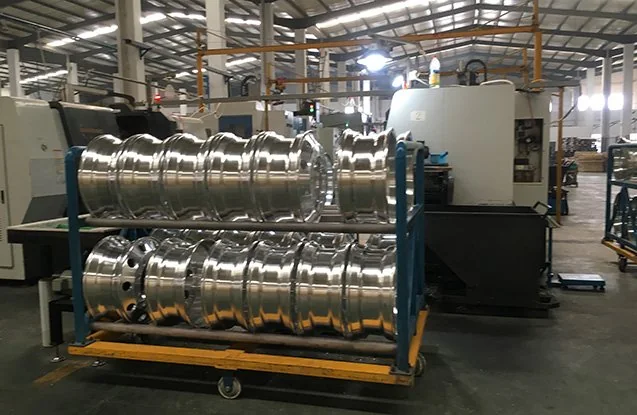

실제 휠 가공 전후
제조사는 ZAM66 복륜형이 림 모서리와 스포크를 고려해 깨끗하고 균일한 표면 마감을 목표로 한다고 설명합니다. 실제 가공 결과는 샘플 테스트로 확인해야 합니다.

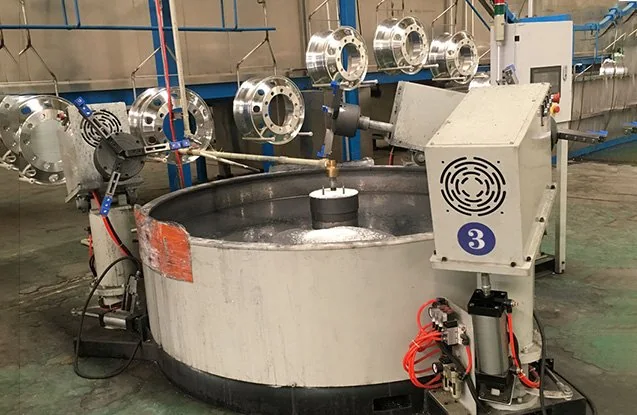

ZAM66 복륜형 작동 방식
한 명의 작업자가 생산 교대 시간 동안 장비를 운용할 수 있도록 자동화된 마감 흐름으로 설계되었습니다. 실제 인력과 처리량은 라인 조건에 따라 달라집니다.
| 단계 | 작업 | 세부 내용 |
|---|---|---|
| 1 | 적재·클램핑 | 작업자가 휠을 올리고 페달식 공압 클램프로 고정합니다. |
| 2 | 자동 투입·연마 | 장비가 휠을 직경 2000 mm 바렐로 자동 투입하고 5~10분 사이클을 진행합니다. |
| 3 | 자동 배출 | 가공된 휠이 자동으로 배출 위치로 돌아오면 작업자가 꺼냅니다. |
미디어 종류와 등급은 휠 재질 및 목표 마감에 따라 선정해야 합니다. 연마재 조합은 샘플과 공급사 자료로 확인하세요.
ZAM66 복륜형 적용 대상
대량 휠 재생 공장 – 자동 투입·배출과 PLC 제어로 작업자 취급 부담을 줄이는 생산 라인에 적용할 수 있습니다. 실제 처리량은 사이클 시간과 교대 운영 조건으로 산정해야 합니다.
휠 제조사 – 주조·가공 후 반복 가능한 표면 마감 단계를 추가하려는 경우 검토할 수 있습니다. 대량 배치의 균일성은 전후 샘플로 검증하세요.
생산량을 늘리는 작업장 – 단일 스테이션 장비의 생산성이 부족할 때 자동화 루프와 큰 바렐을 검토할 수 있습니다. 장비 한 대의 실처리량과 인력 절감은 설치·가동 시험으로 확인하세요.
ZAM66 가공 대상 휠
 승용차 휠 |  SUV·경량 트럭 휠 |  멀티 스포크 디자인 | 산화 휠 복원 사례 |
ZAM66 복륜형 상세 사양
| 주축 속도 | 5~20 rpm(인버터 조절) |
| 로봇 암 속도 | 20~60 rpm(인버터 조절) |
| 연마 바렐 | 직경 2000 mm |
| 부품 투입·배출 | 수동 적재 후 자동 투입, 연마 후 자동 배출 |
| 부품 중량 | 약 50 kg |
| 부품 크기 | Φ14~26인치 |
| 가공 시간 | 5~10분(소재 상태에 따라 설정) |
| 장비 크기 | 길이 3700 × 너비 2500 × 높이 2200 mm |
| 구동 방식 | 인버터 모터 구동 |
| 모터 구성 | 바렐 주축 7.5 kW · 기계 암 2.2 kW · 회전 모터 0.4 kW |
| 클램핑 방식 | 페달식 공압 클램핑 |
| 제어 시스템 | PLC 제어 |
| 배수 방식 | 펌프 가압 배수 |
사양은 예고 없이 변경될 수 있습니다. 상세 도면과 맞춤 사양은 주문 전에 제조사 엔지니어링팀에 확인하세요.
휠 폴리셔 제품군 비교
림 크기와 생산량에 맞는 모델을 찾고 계신가요? 아래 ZAM 시리즈를 비교하고, 휠 샘플로 적합성을 확인하세요.
| 모델 | ZAM66 단륜형 | ZAM66 업리프트형 | ZAM66 복륜형 |
|---|---|---|---|
| 바렐 크기 | 960 mm | 960 mm | 2000 mm |
| 투입 방식 | 수동 | 수동(업리프트) | 자동 투입·배출 |
| 제어 | 표준형 | 표준형 | PLC + 인버터 |
| 권장 용도 | 거칠거나 산화된 휠 | 일상적인 광택 작업, 쉬운 투입 | 대량 자동화 생산 |
발주 전 최종 사양을 제조사 엔지니어링팀에 확인하세요.
