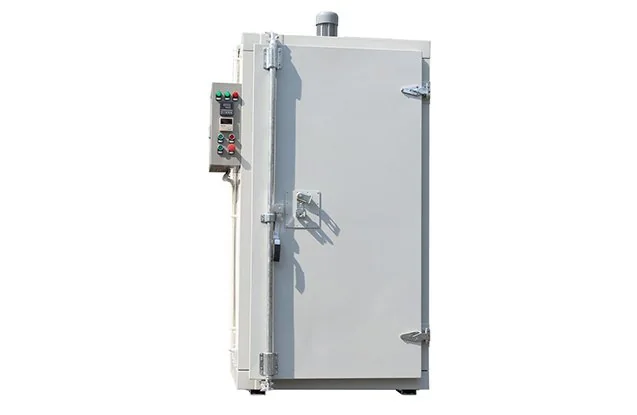

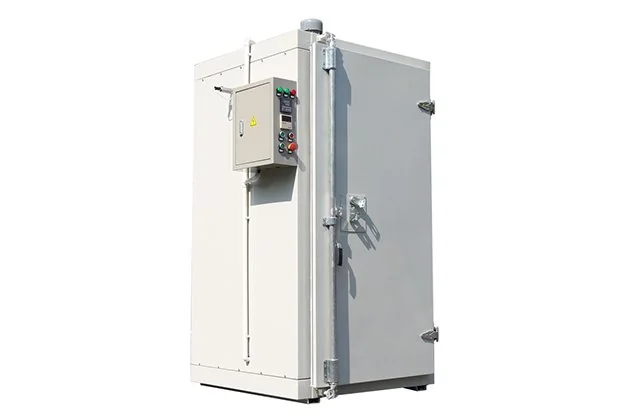

KL-1688 휠 분체도장 경화 오븐 — 컴팩트·에너지 효율형
- 기술 데이터
- 동영상
| 작업 공간 크기 | 폭 1000 × 높이 1600 × 깊이 845 mm |
| 전원 | 전기식 / 6 kW(1.5 kW 히팅 튜브 × 4) |
| 전압·주파수 | 110V/220v(50-60hz) |
| 예열 시간 | 15~30분(180 °C까지) |
| 온도 안정도 | < ± 3-5°C |
| 온도 | 최고 250 °C |
| 환기 성능 | 805-1677m3/h |
| 팬 동력 | 0.55kw |
| 순환·풍량 | 수직 순환, 벽면 통풍구를 통한 조절형 공기 흐름 |
관련 제품
KL-1688 휠 분체도장 오븐 — 균일한 열을 위한 환기식 경화 장비
KL-1688은 공기 흐름을 고려해 설계된 수직형 휠 분체도장 오븐입니다. 0.55 kW 팬이 벽면 통풍구를 통해 수직 순환을 만들어 챔버 내부에 열을 고르게 전달하도록 구성되어 있습니다. 휠 전체의 균일한 경화를 목표로 하지만 실제 코팅 결과는 분체 종류, 적재 방식과 공정 설정으로 확인해야 합니다.
작업 공간은 1000 × 1600 × 845 mm이며 1.5 kW 히팅 튜브 4개로 총 6 kW를 사용합니다. 공급사 사양에는 온도 안정도 ±3~5 °C, 15~30분 예열 후 최대 250 °C 도달이 기재되어 있습니다. 설치 전 현지 전원과 실제 온도 분포를 확인하세요.
- 균일한 경화를 위한 강제 수직 공기 순환
- 최대 250 °C에서 온도 안정도 ±3~5 °C(공급사 사양)
- 180 °C까지 예열 약 15~30분(시험 조건 확인)
- 대형 휠용 1000 × 1600 × 845 mm 챔버
주요 사양 한눈에 보기
| 작업 챔버(W×H×D) | 1000 × 1600 × 845 mm |
| 최대 온도 | 250 °C |
| 온도 안정도 | < ± 3–5 °C |
| 전원 | 전기 히터 6 kW(1.5 kW 히팅 튜브 × 4) |
| 예열 시간 | 15~30분(180 °C까지) |
| 환기량 | 805~1,677 m³/h, 수직 공기 흐름 |
휠 표면 마감 예시
분체도장 경화에서 공기 흐름이 중요한 이유
분체도장은 코팅을 완전히 경화하기 위해 균일한 열이 필요합니다. 차가운 부분은 코팅이 부드럽거나 덜 경화될 수 있고 과열 부위는 변색될 수 있습니다. KL-1688은 정체된 공기 대신 강제 순환 방식을 사용한다고 안내합니다.
| 기능 | 기대 효과 |
|---|---|
| 수직 강제 공기 흐름 | 벽면 통풍구로 열을 순환시켜 휠 전체의 온도를 고르게 유지하도록 설계 |
| ±3~5 °C 온도 안정도 | 설정 온도를 일정하게 유지해 반복 가능한 경화를 목표로 함 |
| 1.5 kW 히팅 튜브 4개 | 열원을 분산 배치해 균일한 가열을 지원 |
| 15~30분 예열 | 예열 시간을 줄여 배치 작업 흐름을 돕도록 설계 |
권장 경화 온도와 시간은 사용 분체에 따라 달라집니다. 분체 제조사의 데이터시트를 반드시 따르세요.
KL-1688 권장 대상
휠을 균일한 품질로 재도장하려는 정비 업체 — 강제 공기 순환과 온도 제어로 경화 편차와 재작업을 줄이도록 설계되었습니다. 결과는 실제 생산 시험으로 확인하세요.
대형 휠을 취급하는 작업장 — 높이 1,600 mm의 챔버로 큰 림의 장착 여부를 확인할 수 있습니다.
휠 재생 라인을 구성하는 사업장 — 폴리셔, CNC 선반과 샌드블라스팅 장비를 연계해 공정을 구성할 수 있습니다.
KL-1688 상세 사양
| 작업 공간 크기 | 폭 1000 × 높이 1600 × 깊이 845 mm |
| 전원 | 전기식 / 6 kW(1.5 kW 히팅 튜브 × 4) |
| 전압·주파수 | 110V / 220V (50–60 Hz) |
| 예열 시간 | 15~30분(180 °C) |
| 온도 안정도 | < ± 3–5 °C |
| 온도 | 최고 250 °C |
| 환기 성능 | 805–1677 m³/h |
| 팬 동력 | 0.55 kW |
| 순환·공기 흐름 | 수직 순환, 벽면 통풍구를 통한 조절형 공기 흐름 |
사양은 예고 없이 변경될 수 있습니다. 상세 도면과 맞춤 요구사항은 엔지니어링 팀에 확인하세요.
휠 분체도장 오븐 제품군 비교
휠 오븐 선택을 검토 중이신가요? KL-1688 사양을 비교하고 작업량과 설치 공간에 맞는 모델을 문의하세요.
| 모델 | KL-1688 | KX-202 | KX-102 |
|---|---|---|---|
| 유형 | 환기식 수직형 | 대형 수직형 | 컴팩트·기본형 |
| 주요 특징 | 강제 공기 순환, ±3~5 °C 안정도 | 12 kW 고출력 | 작은 설치 면적 |
| 최대 온도 | 250 °C | 300 °C | 300 °C |
| 적합한 용도 | 균일한 경화 | 높은 처리량 | 소규모 작업장, 휠 2개 |
* 주문 전에 최종 사양을 엔지니어링 팀과 확인하세요.
