지르코니아 볼·분쇄 비드
- 제품 설명
- 특징
- 적용 분야

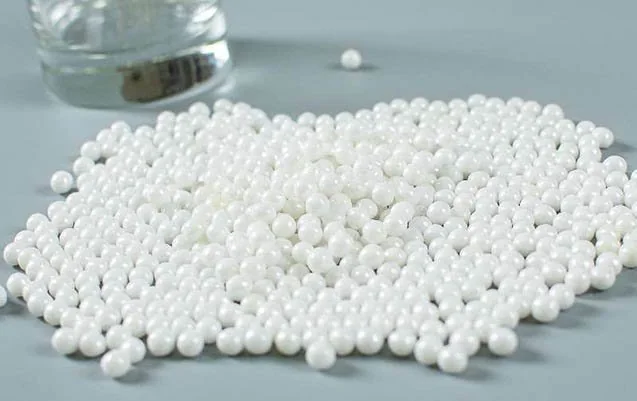

이트리아 안정화 지르코니아 분쇄재로 지르코니아 볼을 제조한다고 안내합니다. 긴 수명과 낮은 오염 가능성을 장점으로 제시하며, 세라믹 소재의 볼밀·애트리션 밀 분쇄와 고속 습식 분쇄에 사용된다고 소개합니다. “최적의 매체” 및 오염 방지 주장은 공급사 설명이며, 실제 성능과 오염 한도는 공정 시험으로 확인하세요.
입도 분포와 내마모성, 내부 결정 구조가 다른 연마재보다 우수하다는 공급사 설명입니다. 스테인리스강 매체의 대안으로 제시하지만 오염 가능성, 분쇄 효율과 마모율은 실제 소재·밀 조건에서 비교해야 합니다.
지르코니아 볼과 지르코니아-알루미나 복합 볼을 제공하며 비중 2.70, 3.2, 3.80, 4.0, 5.0, 6.0 등급이 있다고 안내합니다. 실제 등급과 사양은 최신 데이터시트로 확인하세요.
장점
• 이트리아 안정화 지르코니아(YSZ) 소재로 높은 인성과 낮은 마모율을 목표로 합니다(시험 조건 확인). • 높은 밀도가 분쇄 효율을 높일 수 있습니다. • 내구성으로 장기 운전 비용을 줄일 수 있다는 공급사 주장입니다.
적용 분야
• 광석 미분쇄 • 전자급 세라믹 및 세라믹 원료 미분쇄 • 나노 소재와 초미분 분쇄 • 잉크·염료·도료·안료 밀링 • 제약·화학·농약 혼합 • 실험실용 볼밀·자 밀·데스크톱 플래너터리 볼밀 • 치과·주얼리 폴리싱 • 리튬 배터리 슬러리 분쇄·밀링
- 녹이 발생하지 않음
- 매우 낮은 마모 손실을 목표로 함
- 높은 분쇄·폴리싱 성능을 제시(시험 필요)
- 내구성이 높아 장기 운전 비용 절감에 도움이 된다는 공급사 주장
- 고속 운전용으로 제안(밀 사양 확인)
- 강철 텀블링 매체 대체 용도
- 은·금 주얼리 폴리싱
- 전기 부품 폴리싱
- 분쇄·밀링
관련 제품
INOVATEC 지르코니아 비드 등급 비교: 용도별 선택 가이드
INOVATEC은 지르코니아 분쇄·밀링 매체를 네 가지 등급으로 안내합니다. 등급마다 지르코니아 함량, 밀도, 마모율과 비용이 다르므로 이 표를 1차 비교 자료로 활용하고 세부 제품 사양을 확인하세요.
| 등급 | ZrO₂ 함량 | 진밀도 | 마모율 | 주요 용도 | 상대 가격 |
|---|---|---|---|---|---|

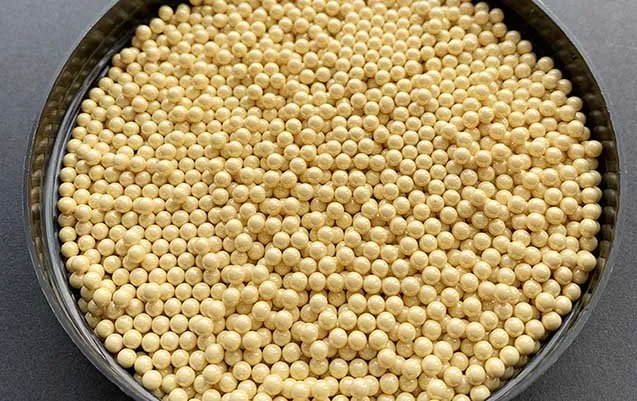

| 이트리아 안정화(YSZ) — ZrO₂ 95% + Y₂O₃ 5% | 95% | 6.05 g/cm³ | 0.01 kg/h/ton — 매우 낮음(공급사 기준) | 제약·리튬 배터리 슬러리·전자 세라믹·안료 등 오염 허용치가 낮고 매체 수명이 중요한 공정(규제 적합성 별도 확인) | 최고 |
| 세리아 안정화(CSZ) — ZrO₂ 약 80% + CeO₂ | ~80% | ~6.0 g/cm³ | 낮음(수치 확인 필요) | 충격 인성이 중요한 고속 비드밀·미세 분쇄. 비슷한 성능 등급에서 YSZ보다 가격이 다소 낮다고 안내 | 높음 |

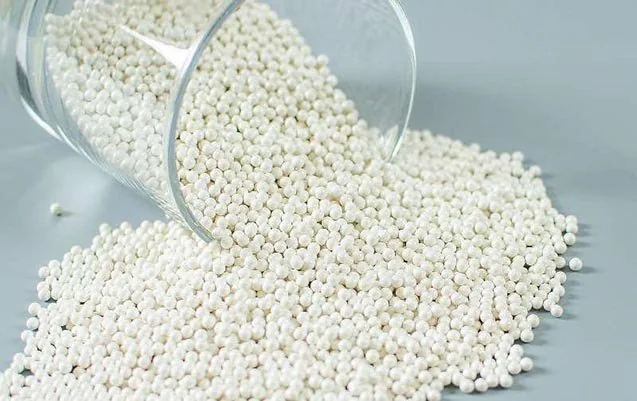

| 규산지르코늄(ZS) — ZrO₂ 약 65% + SiO₂ | ~65% | ~3.8–4.0 g/cm³ | 보통 | 도료·잉크·코팅·일반 화학 분산 등 중간 마모율을 허용하고 비용을 고려하는 공정 | 중간 |
| 지르코니아-알루미나 복합재(ZTA) — ZrO₂ 10% + Al₂O₃ 60% + SiO₂ 30% | 10% | 3.2 g/cm³ | 0.08 kg/h/ton(공급사 기준) | 제지용 탄산칼슘, 광석 미분쇄, 광업 등 오염을 일부 허용하고 비용이 중요한 대량 공정 | 최저 |
적합한 지르코니아 비드 크기 선택 방법
작은 비드는 더 미세한 최종 입자를 만드는 데 유리하지만 마모가 빠르고 소비량 기준 비용이 높아질 수 있습니다. 큰 비드는 수명이 길 수 있지만 더 미세하게 분쇄하기 어려울 수 있습니다. 실제 결과는 밀 구조와 운전 조건에 따라 달라집니다.
| 비드 크기 범위 | 도달 가능한 입자 크기(D50) | 일반적인 장비 유형 | 적용 예시 |
|---|---|---|---|
| 0.2–0.5 mm | 나노 범위 | 고속 교반기·나노 비드밀 | 리튬 배터리 양극·음극 슬러리, 나노 소재 분산, 제약 원료(API) |
| 0.5–1.0 mm | 0.1–5 µm | 수평형·수직형 비드밀 | 안료 분산, 잉크, 전자 세라믹, 농약 |
| 1.0–3.0 mm | 1–20 µm | 교반 밀·수평형 밀 | 도료·코팅, 식품 분산, 화학 공정 |
| 3.0–10 mm | 10–100 µm | 애트리션 밀·볼밀 | 광석 예비 분쇄, 세라믹 바디 제조 |
| 10–20 mm | >50 µm | 볼밀·실험실용 자 밀 | 거친 분쇄와 큰 원료의 초기 입도 감소 |
핵심 기술 특성: 밀도가 중요한 이유
지르코니아 비드의 분쇄 효율은 밀도와 관련이 있습니다. 동일한 밀 속도에서 밀도가 높으면 비드당 운동 에너지가 커져 입도 감소가 빨라지고 사이클 시간이 짧아질 수 있습니다. 공급사는 같은 설정에서 YSZ(6.05 g/cm³)가 유리 비드(2.5 g/cm³)보다 분쇄 에너지가 약 2.3배 높다고 주장합니다. 실제 효과는 매체 크기·충전율·밀 설정·슬러리를 동일하게 맞춘 비교 시험으로 확인하세요.
| 특성 | YSZ(ZrO₂ 95%) | ZTA 복합재 | 유리 비드(참고) |
|---|---|---|---|
| 진밀도(g/cm³) | 6.05 | 3.2 | 2.5 |
| 모스 경도 | 9 | 8 | 5–6 |
| 마모율 | 0.01 kg/h/ton(공급사 기준) | 0.08 kg/h/ton(공급사 기준) | 약 1~5 kg/h/ton(참고) |
| 오염 위험 | 매우 낮다고 안내(ZrO₂의 화학적 안정성에 근거) | 낮음(수치 확인 필요) | 높음(실리카 마모에 따른 오염 가능성) |
| 산·알칼리 내성 | 양호(불산·강알칼리 제외, 공급사 안내) | 양호(공급사 안내) | 알칼리 내성이 낮음(공급사 안내) |
| 상대 단가 | 최고 | 등급 중 최저 | 매우 낮음 |

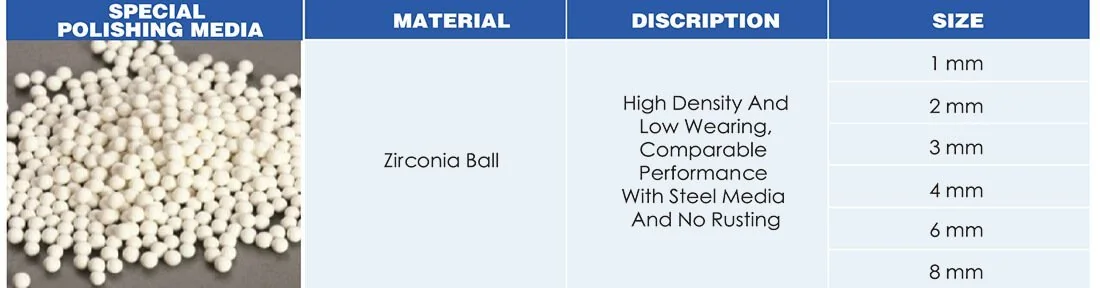

매스 피니싱 공정에서의 지르코니아 볼 폴리싱 용도
지르코니아 볼은 분쇄·밀링 외에도 진동·원심 연마기의 버니싱 매체로 사용된다고 안내합니다. 이 용도에서는 연삭 비드와 작용이 다르며, 큰 소재 제거 없이 광택을 내는 폴리싱 매체로 소개됩니다. 실제 소재 제거량과 표면 광택은 부품 샘플로 확인하세요.
매스 피니싱에서는 세라믹 디버링과 플라스틱 평활화 후 광택 단계에 사용한다고 안내합니다. 알루미늄 휠의 최종 광택(Ra <0.1 µm)과 주얼리 고광택 사례를 제시하지만 보장 결과는 아닙니다. 해당 용도에서는 직경 3~6 mm를 표준으로 안내하므로 부품과 장비에 맞는 규격을 확인하세요.
| 적용 분야 | 볼 크기 | 장비 | 사이클·결과 |
|---|---|---|---|
| 알루미늄 휠 최종 광택 | 3–4 mm | 휠 폴리싱 장비 | 약 20분; Ra <0.1 µm 미러 마감(공급사 사례) |
| 금·은 주얼리 버니싱 | 1–3 mm | 진동 연마기 | 30~60분; 고광택(시험 필요) |
| 황동·구리 최종 폴리싱 | 2–5 mm | 진동식 또는 원심식 장비 | 30~60분; 도금 전 표면(고객 사양 확인) |
| 공정에 맞는 지르코니아 등급이나 크기를 찾고 계신가요? 소재, 목표 입자 크기(D50/D90), 밀 종류와 현재 매체를 알려주시면 적합한 등급과 크기를 추천하고 무료 샘플을 제공한다고 안내합니다. 24시간 회신과 샘플 조건은 공급사에 확인하세요. |
