가공 후 황동 리테이너에 버가 남으면 조립과 후속 공정에 문제가 생길 수 있습니다. 이 글은 공급사가 소개한 진동 마감 사례와 시험 조건을 정리하고, 실제 적용 전 확인할 항목을 설명합니다.
원문 공급사는 황동 리테이너의 버 제거 후 표면 마감에 2단계 진동 마감 공정을 제안합니다. 절삭성 매체로 버를 제거한 다음 연마 매체로 마무리하는 구성입니다. 아래 시간과 약품은 해당 공급사의 사례 조건이며, 부품 형상·황동 합금·공차·요구 표면에 맞춘 시험 없이 그대로 적용할 수 있는 표준 사양은 아닙니다.

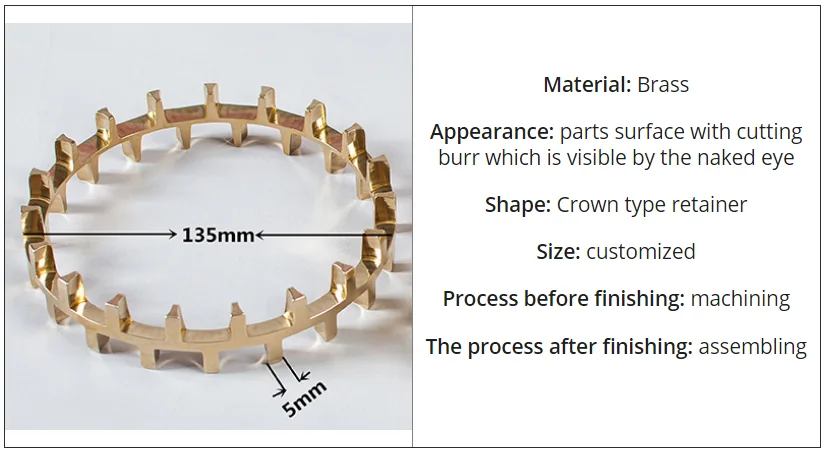

1. 마감 전 부품 상태
황동 베어링 케이지는 형상과 공차가 기능에 영향을 주는 부품입니다. 밀링 후 버와 날카로운 모서리가 남을 수 있지만, 표면 마감 과정에서 치수나 포켓 형상을 바꾸지 않도록 관리해야 합니다. 먼저 도면의 버 허용 기준과 중요 치수를 확인하고, 시제품으로 처리 가능성을 평가하세요.
2. 황동 리테이너 생산에서 고려할 과제
밀링한 황동 리테이너 가장자리에 날카로운 버가 남을 수 있습니다. 버는 외관 문제에 그치지 않고 조립 간섭이나 이물 발생 가능성과 관련될 수 있으므로, 부품 기능과 도면 기준에 따라 검사해야 합니다.
핵심은 부품의 정밀 치수를 해치지 않으면서 가공 버를 제거하는 것입니다. 수작업은 작업자와 접근성에 따라 결과가 달라질 수 있어, 자동화 공정과 비교할 때 품질 기준·검사 시간·인건비를 함께 평가해야 합니다.
밀링과 같은 절삭 가공에서는 재료가 분리되는 가장자리에 작은 돌출부가 생길 수 있습니다. 베어링 케이지의 허용 가능한 모서리와 버 기준은 제품 설계와 제조 도면에 따라 달라집니다. 버가 실제로 마찰이나 오염을 일으키는지는 부품 위치와 사용 조건을 확인해야 하며, 모든 버가 베어링 고장으로 이어진다고 단정할 수 없습니다.
전통적인 방법 중 하나는 줄이나 디버링 공구로 부품을 수작업 처리하는 것입니다. 작업 속도와 결과는 작업자 숙련도, 부품 형상 및 검사 방법에 좌우됩니다. 과도하게 깎거나 놓친 부분이 없는지 관리하려면 작업 표준과 측정 기준이 필요합니다.
3. 수작업 디버링을 평가할 때의 항목
| 평가 항목 | 수작업 디버링 | 검토할 점 |
|---|---|---|
| 일관성 | 작업자와 부품 형상에 따라 달라질 수 있음 | 작업 표준과 검사 기준을 함께 마련해야 합니다. |
| 속도 | 부품별 작업 시간이 필요함 | 생산량과 접근 가능한 모서리 수에 따라 병목 여부를 확인하세요. |
| 비용 | 직접 인건비와 검사 비용 발생 | 설비 투자비와 유지비를 포함해 총비용으로 비교하세요. |
| 품질 | 과제거 또는 미처리 가능성 | 중요 치수와 버 잔존 여부를 공정 전후에 확인하세요. |
공정 조건을 그대로 적용하기 전에 확인하세요
이 페이지의 시간·매체·컴파운드 값은 원문 공급사가 제시한 사례 조건입니다. 베어링 케이지는 롤링 요소 간격을 유지하고 안내하는 기능 부품이므로, 표면 외관만으로 마감 적합성을 판단하지 마세요.
- 중요 치수와 기능
도면의 공차, 포켓 형상, 버 허용 기준을 정하고 처리 전후에 측정하세요. 연마로 치수나 모서리가 변하는지, 매체가 구멍이나 포켓에 끼는지 확인해야 합니다.
- 표면과 세척
시험편으로 버 잔존, 표면 거칠기 또는 지정 외관, 오염·잔류물 및 헹굼 상태를 검사하세요. 처리 시간만으로 품질을 판정하지 마세요.
- 사례 시간의 차이
원문 공정 표는 연마 20분을 제시하지만 고객 사례 설명은 도자기 볼로 30분 처리했다고 적습니다. 원문 안의 차이를 해소할 때까지 두 수치 모두 일반 작업 기준으로 사용하지 마세요.
SKF는 베어링 케이지의 주요 기능으로 롤링 요소를 분리하고 간격을 유지하며 비하중 구역에서 안내하는 역할을 설명합니다. https://cdn.skfmediahub.skf.com/api/public/0901d196802809de/pdf_preview_medium/Rolling_bearings_-_17000_1_EN_pdf_preview_medium.pdf
핵심 과제는 부품 기능과 치수를 유지하면서 버를 반복성 있게 제거하는 방법을 찾는 것입니다.
4. 진동 마감 공정의 공급사 제안
리테이너를 하나씩 수작업으로 마감하면 생산량에 따라 작업 시간과 인건비가 늘어날 수 있습니다. 자동화 설비를 검토할 때는 완성도뿐 아니라 부품 간 충돌, 치수 변화, 분리·세척과 검사 부담도 함께 살펴야 합니다.
원문 공급사는 절삭성 매체로 버를 제거하고, 다음 단계에서 연마 매체로 표면을 마무리하는 2단계 진동 마감 구성을 소개합니다. 매체·컴파운드·시간은 공급사 사례값이며, 부품 도면과 시험 결과에 따라 조정해야 합니다.
| 단계 | (1) 버 제거 | (2) 연마 |
| 장비 | 칸막이가 있는 진동조 | 칸막이가 있는 진동조 |
| 진동 주파수 | 50/60 Hz (원문 표기: 최대 속도) | 50/60 Hz (원문 표기: 최대 속도) |
| 매체 종류 | 플라스틱 매체 TET/콘형, 중간 절삭용 | 도자기 볼 3~4 mm |
| 매체와 부품 배치 | 칸막이마다 부품 1개 | 칸막이마다 부품 1개 |
| 컴파운드 | LC-13, pH 8 (원문 표기: 약한 연삭용) | HM-3 + HX-0 |
| 수위 | 처리물 윗면을 덮는 수준 (원문 조건) | 처리물 윗면을 덮는 수준 (원문 조건) |
| 처리 시간 | 60분 (공급사 표) | 20분 (공급사 표) |
| 작업 후 | 장비에서 부품을 꺼내 헹굼 | 장비에서 부품을 꺼내 헹굼 |
진동 마감은 부품과 매체를 진동조 안에서 움직여 접촉시키는 대량 마감 공정입니다. 다만 부품끼리의 충돌과 접촉 하중이 표면 및 형상에 영향을 줄 수 있으므로, 케이지처럼 치수와 포켓이 중요한 부품은 전용 칸막이, 적재 방식, 매체 분리와 검사 방법을 먼저 확인해야 합니다. 아래 절차는 원문 공급사의 제안입니다.
1단계: 플라스틱 매체로 버 제거
첫 단계는 가공 버를 제거하는 것입니다. 원문은 절삭성 플라스틱 매체를 사용하며, 매체의 형상과 크기는 케이지 가장자리에 닿으면서 구멍이나 포켓에 끼지 않도록 선택한다고 설명합니다. 공급사가 제시한 예시는 작은 사선 절단 삼각형입니다. 실제 매체가 황동 합금과 부품 형상에 적합한지, 모서리·치수·표면에 어떤 변화가 생기는지 시제품 시험으로 확인하세요. 원문은 물과 컴파운드를 함께 사용하고 통상 40~80분 처리한다고 하지만, 이는 보편 공정 범위가 아닙니다.
2단계: 밝은 표면을 위한 연마
버 제거 후에는 플라스틱 매체를 분리하고 연마 매체로 교체하는 구성을 원문이 제안합니다. 사례에서는 도자기 볼을 사용했다고 설명하지만, 도자기 매체의 종류와 부품 접촉이 표면 광택·치수·모서리에 미치는 영향은 시험해야 합니다. 원문의 “거울 같은 광택”은 공급사 설명이며 결과를 보장하는 기준은 아닙니다. 최종 표면 요구사항을 측정 기준으로 정하고 시편으로 평가하세요.
자동화 설비는 수작업과 비교해 인력 투입을 줄일 수 있지만, 실제 비용 절감은 생산량, 사이클, 설비 감가상각, 에너지, 컴파운드, 세척, 매체 보충 및 검사 비용을 계산해 판단해야 합니다.
| 비용 항목 | 수작업 마감 | 진동 마감 |
|---|---|---|
| 인력 | 여러 작업자와 작업 시간이 필요할 수 있음 | 투입·배출 인력 중심으로 운영 가능 (사례 조건) |
| 부품당 시간 | 개별 작업 시간 | 배치 생산량으로 나눈 평균값은 짧아질 수 있음 |
| 일관성 | 작업자와 부품 형상에 따라 달라질 수 있음 | 높음 (모든 부품에 동일한 마감 적용이라는 원문 주장) |
| 확장성 | 낮음 | 배치를 추가해 처리량을 늘릴 수 있음 (원문 주장) |
설비 투자는 인건비와 품질 일관성 개선에 도움이 될 수 있지만, 실제 효과는 총비용과 검사 결과로 평가해야 합니다.
5. 호주 고객의 공급사 시험 사례
설비 투자 전에는 실제 부품으로 효과와 부작용을 확인해야 합니다. 아래는 원문 공급사가 소개한 고객 사례이며 독립 검증 자료나 모든 현장에 적용되는 성능 보증은 아닙니다.

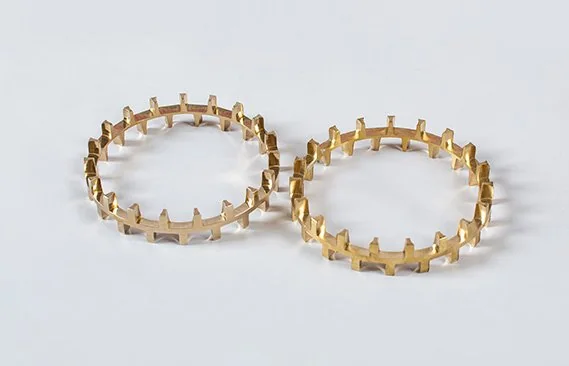

원문에 따르면 호주의 제조업체 Roy는 황동 리테이너용 진동 마감 설비, 매체와 공정 제안을 공급받았습니다. 공급사는 이를 통해 버 제거와 연마, 작업 시간 및 생산 속도 개선을 얻었다고 설명합니다. 구체적인 결과는 고객 부품과 공급사의 시험 조건에 한정해 해석해야 합니다.
공급사 서술에 따르면 Roy의 작업팀은 황동 베어링 리테이너를 수작업으로 디버링하는 데 상당한 시간을 사용했고, 작업 결과도 균일하지 않았습니다. 원문에는 생산량, 측정 방식 및 비교 실험 설계가 자세히 공개되어 있지 않으므로 수치가 없는 개선 주장은 참고 사례로만 보세요.
Roy가 미가공 부품을 보내 공급사 실험실에서 시험했다고 원문은 설명합니다. 공급사는 밀링 버를 확인하고 여러 매체 조합을 비교했으며, 버 제거 단계에서 15 mm 콘형 플라스틱 매체가 부품 형상에 맞았고 약 45분이 걸렸다고 보고합니다. 이 결과는 해당 샘플에 대한 공급사 시험 기록입니다.
연마 단계에서는 도자기 볼을 시험했고, 원문은 추가 30분 처리 후 밝은 표면을 얻었다고 보고합니다. 앞의 공정 표에는 연마 시간이 20분으로 기재되어 있어 사례 서술과 표의 시간이 일치하지 않습니다. 실제 생산 조건으로 사용하기 전에 공급사에 확인하고 자체 시험으로 검증해야 합니다.
공급사는 시험 결과에 따라 VB(A)300L 진동조 마감기를 제안하고, 세라믹 및 도자기 매체와 초기 운전 안내를 제공했다고 설명합니다. 설비 용량과 매체 선정은 처리량, 부품 간격, 분리·헹굼 방법, 공차 및 안전 요건을 기준으로 검토하세요.
원문이 제시한 Roy 사례의 결과 요약은 다음과 같습니다.
| 지표 | 이전 (수작업) | 이후 (공급사 솔루션) |
|---|---|---|
| 부품 100개 마감 시간 | 약 25 인시 | 약 3 인시 (주로 설비 가동 시간) |
| 부품당 비용 | 인건비 비중이 높았다고 보고 | 매우 낮았다고 보고 (비용 산식 미공개) |
| 마감 품질 | 결과가 일정하지 않고 일부 불량 발생 | 일관성이 높고 불량이 없었다고 공급사가 보고 |
| 생산 병목 | 주요 병목이었다고 보고 | 후처리가 빨라졌다고 공급사가 보고 |
정리
진동 마감은 황동 리테이너의 버 제거와 후속 표면 처리에 검토할 수 있는 한 가지 방법입니다. 적합성은 합금, 형상, 중요 치수, 요구 표면 및 생산량에 달려 있습니다. 원문의 시험 시간과 고객 성과는 개별 공급사 사례이므로, 실제 적용 전에 부품 샘플로 치수·버·표면·세척 상태와 총비용을 확인하세요.
