TVB(A) 금속 부품 마감용 곡벽형 트로프 진동 연마기 | INOVATEC

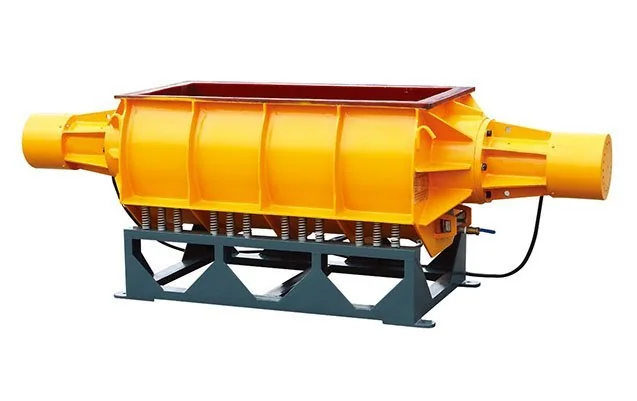

Name: TVB(A) 곡벽형 트로프 진동 연마기
Brand: INOVATEC

트로프형 진동 연마기는 직사각형 진동 연마기라고도 합니다. 원문은 곡벽 구조가 연마재 흐름과 처리 시간을 개선한다고 설명하지만, 효과는 부품과 공정 조건으로 확인해야 합니다.

엔지니어에게 물어보세요

가격: 모델·구성별 견적 문의 재고: 10개

INOVATEC Machinery · 원심 디스크 연마

TVB(A) 진동조의 성능 및 품질

원문은 TVB(A)의 표면 처리 사례와 전후 사진을 제시합니다. 처리 시간, 표면 품질과 배치 간 편차는 소재·부품 형상·연마재·운전 조건에 따라 달라지므로, 아래 수치는 시험 조건과 함께 확인하세요.

연마조 진동 기계 기계 텀블링 전후의 강철 부품

전에 후에

라 전 1.0 μm 거칠기

라 애프터 0.4 μm 거칠기

공정 사양

부품 재질 스테인레스 스틸(304)

처리시간(분) 30분

연마재 유형 304 스테인리스 볼(원문 표기 4 mm, 적용 조건 확인 필요)

연마재 마모율 시간당 마모율 0.1%(원문 주장, 시험 조건 확인 필요)

재료 제거 < 0.15%

일관성 표면 균일도 ±1% (원문 사례)

전체 공정 사양

· 연마조 진동 기계 기계 텀블링 전후의 철강 부품

부품 재질	처리시간(분)	연마재 유형	연마재 마모율	라 전	라 후	재료 제거	일관성
스테인레스 스틸(304)	30분	304 스테인리스 볼(원문 표기 4 mm, 적용 조건 확인 필요)	시간당 마모율 0.1%(원문 주장, 시험 조건 확인 필요)	1.0	0.4	< 0.15%	표면 균일도 ±1% (원문 사례)

성능 및 품질의 주요 이점

주요 장점

일관된 결과: 진동조 TVB(A)는 배치마다 균일한 표면 표면 처리 결과을 유지하여 대량 생산에 안정적인 결과를 제공합니다.
진동 조건과 연마재를 적절히 선정하면 부품 간 접촉을 줄이는 데 도움이 될 수 있습니다. 작은 부품이나 손상에 민감한 부품은 분리·충전 조건을 포함해 샘플 시험으로 적합성을 확인하세요.
원문은 동일 조건에서 사이클 간 편차 ±1%를 주장하지만, 편차의 측정 항목·시험 방법·표본 수가 제시되지 않았습니다. 검증 전에는 성능 보장값으로 사용하지 마세요.
원문은 다양한 소재와 형상으로 1,000회 이상의 시험을 했다고 설명합니다. 시험 기록과 대상 부품을 확인하기 전에는 검증 실적으로 단정하지 마세요.
사이클 시간·연마재·진동 조건을 기록할 수 있는지, 데이터 저장 기능이 기본 또는 선택 사양인지는 해당 모델의 제어 구성으로 확인하세요.

기술 사양

TVB(A) 시리즈 진동조의 세부 사양입니다. 모델을 비교하고 포괄적인 기술 문서를 다운로드하세요.

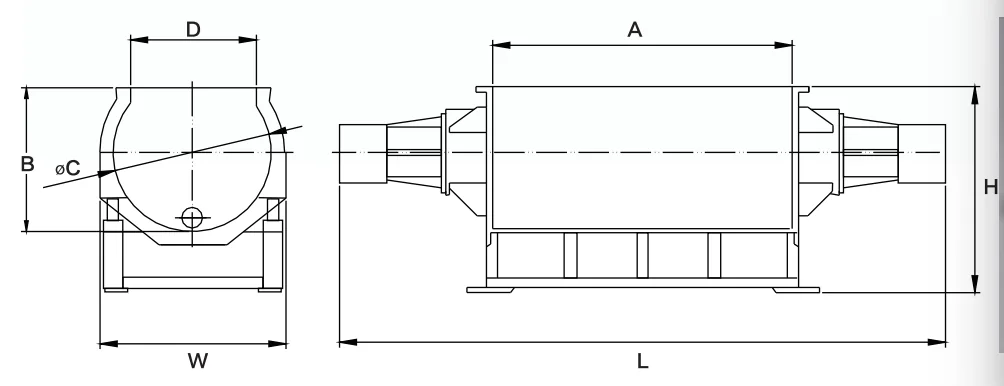

모델	TVB(A)240	TVB(A)500	TVB(A)750
총량(L)	240	500	750
최대 전체 치수(mm)	1880x880x920	2870x880x920	3354x880x920
챔버 길이 A(mm)	690	1310	2000
챔버 높이 B(mm)	625	625	625
챔버 직경 C(mm)	670	670	670
급지 입구 폭 D(mm)	524	524	524
PU 라이닝 두께(mm)	16	16	16
전력(kw)	1.1×2	2.2×2	2.2×2
체중(kg)	450	1000	1600

주요 특징과 장점

TVB(A) 연마조 진동 기계는 3차원 연마재 흐름을 생성하는 곡선 내벽 설계를 중심으로 제작되었습니다. 이는 직선 벽 연마조 기계와의 구조적 차이를 정의합니다. 아래의 각 디자인 요소는 크거나 길거나 모양이 불규칙한 부품의 마감 결과에 직접적인 영향을 미칩니다.

⚡

곡선 벽 건설

TVB(A)는 곡벽 구조의 트로프형 진동 연마기입니다. 원문은 곡벽이 연마재의 흐름과 부품 접촉을 바꿔 볼 버니싱에 적합하다고 설명합니다. 오목한 부위의 처리 균일도와 사각 영역 유무는 부품 형상별 샘플 시험으로 확인하세요. 본체 재질과 용접 구조는 모델별 최신 도면 및 사양서를 참조하세요.

3차원 연마재 흐름은 홈을 포함한 모든 부품 표면에 도달합니다.
강철 또는 도자기 연마재를 사용한 볼 버니싱에 최적화된 곡선 벽 형상
긴 사용 수명을 위한 두꺼운 전체 용접 강철 구조

⚡

16mm PU 안감 연마조

연마조 내부는 전체적으로 16mm 폴리우레탄으로 라이닝되어 있습니다. PU 라이닝은 연마조 기계에서 두 가지 기능을 수행합니다. 무거운 텀블링 중에 부품 표면이 강철과 강철 사이의 접촉으로부터 보호되고 작동 중 공기 소음을 줄여줍니다. 라이닝은 교체가 가능합니다. 마모가 눈에 띄면 연마조 본체가 아닌 라이닝만 교체되므로 장기적인 유지 관리 비용이 크게 절감됩니다.

16mm PU 라이닝으로 부품 표면을 보호하고 소음을 줄입니다.
교체 가능한 라이닝으로 장기 유지 관리 비용 절감
습식 및 건식 표면 처리 공정과 호환 가능

⚡

듀얼 모터, 가변 속도

원문에는 TVB(A)240이 1.1 kW 모터 2대, TVB(A)500·750이 2.2 kW 모터 2대라고 기재되어 있습니다. 모터 정격·제어 방식·인버터 제조사와 모델별 적용 여부는 최신 전기 도면과 사양서로 확인하세요. 긴 부품의 가공 결과도 실제 부품으로 시험해야 합니다.

듀얼 모터 디자인은 연마조 전체 길이에 걸쳐 균형 잡힌 진동을 제공합니다.
Bosch Rexroth 인버터 — 하드웨어 없이 가변 진폭
배기관, 샤프트 등 긴 부품의 전체 길이에 걸쳐 일관된 표면 처리

TVB(A) 연마조 진동 기계 - 제품 개요

TVB(A)는 보울형 기계로 가공할 수 없는 부품, 특히 길고, 편평하고, 무겁거나, 불규칙한 모양의 공작물을 위해 설계된 연마조형 진동 연마기입니다. 연마조의 곡선형 후면 벽은 직선 벽 홈통보다 더 균일한 적용 범위를 제공하는 3차원 연마재 롤링 동작을 생성하므로 TVB(A)는 볼 버니싱은 물론 표준 디버링 및 연마 작업에도 선호됩니다.

일반적인 적용 분야에는 세라코테 코팅 헤더 연마, 배기 파이프 마감, 엔진 하우징 디버링, 샤프트 및 튜브 모서리 라운딩, 대형 평판 스케일 제거 등이 있습니다. 연마조는 240L, 500L, 750L의 세 가지 표준 크기로 제공되며 요청 시 맞춤 길이도 제공됩니다.

표면 표면 처리 공정

표면 표면 처리 공정이 실제로 진행되는 모습을 지켜보세요. 표면 표면 처리 공정 기술에 대해 자세히 알아보세요.

추가 정보 얻기

주요 적용 분야

다양한 재료와 부품 형상에 맞춘 대량 연마 공정에 적용할 수 있습니다.

🚗

자동차

엔진 부품, 변속기 부품, 브레이크 시스템

✈️

항공우주

터빈 블레이드, 랜딩 기어, 구조 부품

🔧

하드웨어

패스너, 커넥터, 정밀 공구

🖨️

3D 프린팅

후가공, 표면미화, 마무리

Inovatec 대량 연마기 및 텀블링 연마재를 선택하는 이유는 무엇입니까?

Inovatec Machinery는 표면 마감 솔루션 분야에서 신뢰할 수 있는 파트너로서 탁월한 품질, 혁신 및 고객 지원을 제공합니다.

🏆

20년 이상의 업계 경험

2003년부터 당사는 표면 마감 기술의 선두에 서서 실제 제조 요구 사항을 기반으로 솔루션을 지속적으로 혁신하고 개선해 왔습니다.

🎯

특정 요구 사항에 맞는 맞춤형 솔루션

우리는 모든 적용 분야이 고유하다는 것을 알고 있습니다. 당사의 엔지니어링 팀은 귀하와 긴밀히 협력하여 귀하의 요구 사항에 완벽하게 맞는 기계를 설계하고 구성합니다.

🌍

글로벌 기술 지원 네트워크

전 세계 파트너 및 서비스 센터를 통해 귀하의 위치에 관계없이 현지화된 지원과 빠른 응답 시간을 제공합니다.

⚡

24시간 이내의 빠른 응답

우리는 당신의 시간을 소중히 여깁니다. 당사의 기술팀은 24시간 이내에 문의에 응답하여 귀하가 필요한 답변과 지원을 신속하게 받을 수 있도록 보장합니다.

💡

무료 기술 상담

당사의 전문 지식을 무료로 활용해 보세요. 우리는 표면 처리 공정을 최적화하고 올바른 장비를 선택하는 데 도움이 되는 무료 기술 상담을 제공합니다.

✅

입증된 실적

원문에는 50여 개국 500곳 이상 고객과 만족도 99%라는 수치가 있지만 산정 기준과 조사 자료가 없습니다. 검증 가능한 최신 근거가 없으면 대외 문구에서 제외하세요.

플래시가 제거되고 모서리가 매끄러워졌습니다. 향상된 모양과 느낌.

ABS/PC 하우징 나일론 부품 정리 벽이 얇은 부품 보호

옵션 액세서리

당사의 전문가급 액세서리를 사용하여 대량 연마기와 텀블링 연마재를 향상시키십시오. 효율성을 높이고 소음을 줄이며 표면 처리 공정을 최적화하십시오.

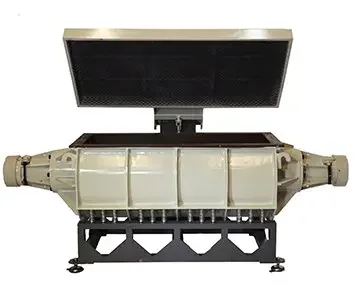

방음 커버

95db에서 70db로 소음 감소
공압 실린더 Airtec 브랜드
압축 공기 공급이 없어도 안전 잠금 장치
소음을 흡수하는 웨이브 폼

도징 펌프

Prominent 도징 펌프
제어된 컴파운드 및 물 계량
Close-loop 및 flow through 복합 시스템에 적합

완벽한 솔루션 패키지

당사의 포괄적인 액세서리 패키지를 통해 대량 연마기 및 텀블링 연마재를 최대한 활용하십시오. 당사의 전문가가 귀하의 특정 적용 분야 요구 사항에 맞는 액세서리의 올바른 조합을 선택하도록 도와드립니다.

🎯

최적화된 성능

기계 효율성과 출력 품질을 극대화하도록 설계된 액세서리

💰

비용 절감

효율성 향상 및 폐기물 감소를 통해 운영 비용 절감

🛠️

쉬운 통합

기존 기계와 원활하게 통합되도록 설계된 모든 액세서리

인증 및 글로벌 신뢰

Inovatec Machinery는 최고 수준의 품질, 안전 및 신뢰성을 위해 최선을 다하고 있습니다.

🏆

ISO 9001:2015

ISO 9001 인증의 보유 여부·인증 범위·유효 기간은 최신 인증서와 인증 기관 기록으로 확인하세요. 인증만으로 개별 제품 품질이 보장된다고 표현하지 마세요.

인증기관: SGS

✅

CE 인증

당사의 기계가 EU 안전 표준을 충족하는지 확인하는 유럽 적합성 표시입니다.

지령: 2006/42/EC

🔍

SGS 테스트 보고서

SGS의 종합적인 테스트 및 검사 보고서.

테스트 유형: 성능 및 안전

🌱

RoHS 준수

환경 보호 표준 준수.

기준: 2011/65/EU
