전기도금 전 진동 연마: 표면 준비와 공정 검증 가이드

전기도금 품질은 부품이 도금조에 들어가기 전의 표면 준비와 공정 관리에도 영향을 받습니다.

오일·산화물·먼지·버 등 오염이나 형상 결함은 후속 도금에서 문제를 일으킬 수 있습니다. 진동 연마는 일부 부품의 버 제거와 표면 다듬기에 사용할 수 있지만, 전기도금 전 세정·헹굼·활성화 공정을 대체하지 않습니다. 불량 원인은 소재·전처리·도금액·설비 조건을 함께 조사해야 합니다.

이 글에서는 전기도금 전 진동 연마를 검토할 때 확인할 항목과 원문 사례를 설명합니다. 적용 전에는 도금업체와 공정 사양을 확인하세요.

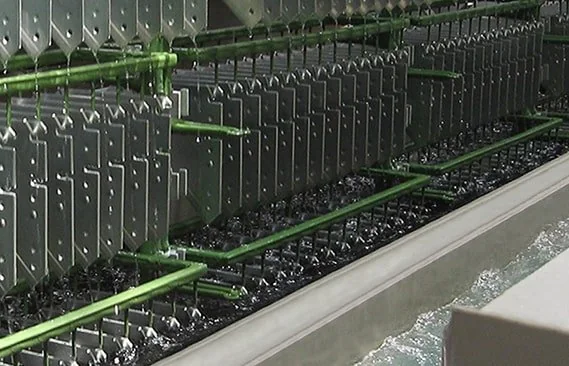

전기도금 작업장 예시

1. 전기도금 전 진동 연마의 역할과 한계

부품 요구사항에 따라 진동 연마를 전처리 공정 앞단에 추가해 다음 작업을 보조할 수 있습니다.

1.1 버·가공 잔류물 제거와 표면 세정 보조

가공·프레스·다이캐스팅 후 부품에는 다음 오염이나 결함이 남을 수 있습니다.

• 절삭유·그리스 잔류

• 산화물·가벼운 녹

• 먼지와 부착된 입자

이러한 오염은 전처리와 도금 결과에 영향을 줄 수 있습니다. 필요한 세정·헹굼·산세·활성화 단계는 소재와 도금 사양에 따라 도금 공정에서 별도로 결정해야 합니다.

진동 연마에서는 부품과 연마재의 상대 운동으로 버와 표면 상태를 조정할 수 있습니다. 컴파운드와 세정수는 제품·장비 지침에 따라 사용하고, 홈·공동부의 오염 제거 및 잔류 여부를 검사하세요.

1.2 표면 형상과 거칠기 관리

표면 거칠기와 형상은 후속 도금에서 요구되는 외관·두께·기능에 영향을 줄 수 있습니다. 목표는 도면과 도금 사양으로 정해야 합니다.

표면 상태와 부품 형상은 모서리·오목부 등 위치별 도금 결과에 영향을 줄 수 있습니다. 실제 문제는 도금 후 검사와 원인 분석으로 확인하세요.

• 위치별 도금 두께 편차 가능성

• 모서리·오목한 영역의 외관 및 피복 문제

• 부품 간 외관 편차

진동 연마는 표면을 다듬을 수 있지만, 거칠기를 항상 낮추거나 도금을 균일하게 만든다고 보장할 수 없습니다. 의도한 조도·모서리 형상을 포함한 요구사항을 정하고 처리 전후에 측정하세요.

1.3 전기도금 라인에 맞춘 헹굼·건조·이송

수계 전처리 후의 헹굼, 건조 및 다음 공정까지의 대기 시간은 소재와 도금 라인의 승인된 작업 순서에 맞춰 관리해야 합니다. 방청제나 임의 건조가 항상 적합한 것은 아닙니다.

원문은 소형 부품의 원심 건조나 아연계/Zamak 부품의 수분 관리를 소개합니다. 건조 방식과 필요 여부는 부품 형상, 산화·얼룩 민감도, 도금 전 처리 순서 및 장비 자료에 따라 검증하세요.

옥수수 속대 등 식물성 건조재를 도금 전 공정에 적용하려면 유기 잔류물·분진·오염 및 후속 세정 적합성을 먼저 검증해야 합니다. 도금업체 승인 없이 일반 방법으로 권장하지 않습니다.

2. 전기도금 전 표면 처리 검증 체크리스트

일부 결함은 도금 후에야 드러날 수 있습니다. 진동 연마만으로 숨은 결함이나 도금 결함을 예방한다고 볼 수 없으므로, 대표 부품으로 전처리와 도금 전체 공정을 검증하세요.

표면 검사 방법

원문은 무광 표면을 지우개로 문지르는 방법을 제시하지만, 이 방법은 승인된 검사 기준이 아니며 잔류물이나 표면 변화를 만들 수 있습니다. 품질팀과 도금업체가 정한 검사 방법을 사용하세요.

공정 조건을 조정할 때 확인할 항목

• 연마재 재질·경도: 부품 손상과 잔류 가능성을 검토하고 샘플로 적합성을 확인하세요. 폴리에스테르계 연마재 사용 여부도 도금 공정의 승인을 받으세요.

• 연마재 크기: 작은 연마재가 접촉 양상과 끼임 위험을 바꿀 수 있습니다. 완충이나 충격 자국 감소를 당연한 효과로 보지 말고 부품으로 비교 시험하세요.

• 부품 간 손상: 장입량과 부품 접촉을 확인하세요. 부하가 크면 충돌·흠집이 늘 수 있으므로 장비 용량과 제조사 지침에 따라 시험합니다.

• 물·컴파운드: 양을 임의로 늘리지 말고 제품 지침, 세정 결과, 잔류물과 폐수 요구사항에 맞춰 조정하세요.

• 진동 조건: 진동이 과하면 부품 접촉과 표면 손상에 영향을 줄 수 있습니다. VFD 등 운전 설정은 장비 제조사 및 승인된 절차를 따르고 변경 후 샘플 검사하세요.

• 추가 공정 단계: 한 번의 처리로 요구 표면을 얻지 못하는 경우에만 별도 단계를 평가하고, 치수·모서리·표면 결과를 측정해 결정하세요.

3. 원문 사례: 전기도금 전 진동 연마

사례 A: AL6061 가공 부품(표면 다듬기와 슬롯 버 제거)

• 원문 사례의 목표: 가공 흔적을 줄이고 후속 도금 공정을 준비

• 원문 사례의 연마재: 일반 절삭용 플라스틱 연마재와 슬롯용 사면체 형상. 접근성과 끼임 여부는 실제 부품으로 검증해야 합니다.

• 원문 사례의 처리 시간: 약 30분. 다른 부품에 적용할 표준 시간이 아닙니다.

• 원문은 처리 후 표면이 매끄러워졌다고 보고합니다. 전기도금 적합성·접착력·결함 감소를 확인하는 시험 조건과 측정 자료는 제시하지 않았으므로, 도금 전후 검사로 확인하세요.

사례 B: Zamak 3 다이캐스팅 부품(단계별 표면 다듬기)

원문에 소개된 단계별 공정 예시는 다음과 같습니다. 도금업체와 소재 공급업체가 승인한 사양으로 검증해야 합니다.

1. 세라믹 연마재로 다이캐스팅 표면 결함을 다듬는 사례(원문은 약 3~4시간으로 기재). 이는 조건이 충분히 공개되지 않은 사례 시간이며 일반 규격이 아닙니다.

2. 플라스틱 연마재로 표면 거칠기를 조정하는 사례(원문은 약 2~3시간으로 기재). 실제 처리 시간은 부품·연마재·설비 조건으로 시험하세요.

3. 선택 단계: 지르코니아 볼을 사용한 광택 처리. 사용 가능성과 잔류·세정 적합성은 소재 및 도금 전처리 기준으로 검토하세요.

여러 단계의 표면 처리를 적용할 수 있지만, “주조 표면”에서 “도금 준비 완료”로 바뀌었다는 판단은 공정 사양과 검사 결과로 확인해야 합니다.

금형 상태가 나쁘거나 파팅라인·플래시가 큰 경우 후처리만으로 해결되지 않을 수 있습니다. 금형 개선과 수작업 보정 여부를 품질·비용 기준으로 평가하세요.

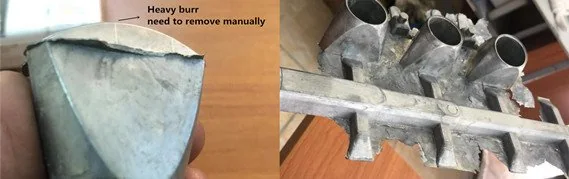

디버링 전 Zamak 부품의 원문 사례 사진
