세라믹 코팅 배기관은 외관과 열 환경을 고려해 표면을 관리해야 하는 부품입니다. 이 글은 공급사가 소개한 진동 연마 사례와 처리 조건을 정리합니다. 코팅 제품과 경화 조건이 명시되어 있지 않으므로, 실제 적용 전 코팅 제조사와 확인하고 샘플 시험을 진행하세요.
세라믹 코팅 배기관은 자동차, 오토바이와 모터스포츠 부품 등에 사용됩니다. 원문은 처리 대상의 코팅 색상이 연한 흰색이라고 설명하지만, 코팅 색상과 특성은 제품에 따라 다릅니다.
이 글은 세라믹 코팅 배기관의 진동 연마 사례를 다룹니다. 부품은 금속 모재에 코팅을 적용한 대형 형상으로, 원문 공급사는 한 번에 한 개씩 처리하거나 칸막이가 있는 진동조를 사용하는 방법을 제시합니다. 이 방식의 적합성은 부품 형상, 코팅 사양, 접착 상태와 허용 표면에 따라 검증해야 합니다.
1. 마감 전 부품 상태
| 소재: 스테인리스강 모재와 세라믹 표면 코팅. 외관: 연마 전 표면이 어둡고 무광택이며, 육안으로 큰 버나 스케일은 보이지 않음. 형상: 특수 성형 튜브. 크기: 주문 사양. 마감 전 공정: 세라믹 코팅. 마감 후 공정: 조립. (모두 원문 공급사 기재 내용) |
코팅층을 손상시키지 않는지 먼저 검증하세요
원문은 세라믹 코팅의 제품명, 제품 코드, 도막 두께와 경화 사양을 밝히지 않습니다. “세라믹 코팅”은 단일한 공정 사양을 뜻하지 않으므로, 실제 코팅 제조사의 기술자료와 적용 조건을 확인해야 합니다.
- 코팅 사양과 열 조건
코팅 종류마다 적용 모재, 도막, 경화 방식, 내열 범위가 다를 수 있습니다. 해당 제품의 데이터시트와 코팅 업체 지침을 기준으로 하며, 이 페이지의 배기관 사례를 다른 코팅에 일반화하지 마세요.
- 샘플의 표면과 접착 상태
양산 전에 실제 코팅 부품으로 시험하고, 표면 광택·색상 변화뿐 아니라 긁힘, 박리, 균열, 가장자리 손상 및 코팅 접착 상태를 고객 기준으로 검사하세요. 외관이 밝아진 것만으로 성능이 유지되었다고 판단할 수 없습니다.
- 내부 통로의 매체와 세척
곡관과 내부 공간에 매체가 유입되거나 잔류할 수 있습니다. 부품 형상별로 회수·세척 방법을 검증하고, 조립 전 매체 잔류가 없는지 검사하세요. 컴파운드 HM-2의 정확한 제품 정보와 안전자료도 공급사에 확인해야 합니다.
Cerakote의 고온 코팅 제품 자료는 제품별 사용 온도와 경화 절차를 제시하므로, “세라믹 코팅”이라는 일반 명칭만으로 조건을 정하지 말고 해당 제품 자료를 확인하세요. https://www.cerakote.com/resources/files/V-Series%20Application%20Guide.pdf
2. 부품 표면 요구사항
- 부품 손상이 없을 것
- 반사도가 높은 광택 표면
3. 공급사가 소개한 처리 조건
| 단계 | (1) 연마 | (2) 건조 |
| 장비 | 원형 벽 진동조 | 자연 건조 |
| 진동 주파수 | 50/60 Hz (원문 표기: 최대 속도) | |
| 매체 종류 | 지르코니아 볼 3~4 mm | |
| 매체와 부품 투입량 | 회차당 부품 1개 | |
| 컴파운드 | HM-2 | |
| HM-2 (원문 표기) | 처리물 윗면을 덮는 수준 (원문 조건) | |
| 처리 시간 | 20~30분 | 30분 |
| 작업 후 참고 | 장비에서 부품을 수동으로 꺼내 헹굼 | 코팅된 배기관은 녹슬지 않는다고 원문이 설명함 (일반 특성으로 단정할 수 없음) |

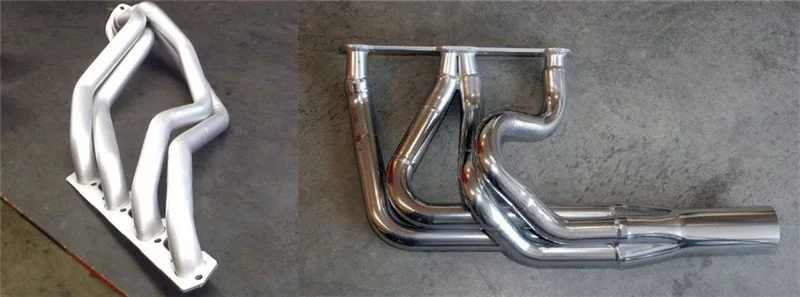

4. 연마 전후 부품 상태
원문은 세라믹 코팅 부품의 연마가 빠르고 비용이 낮다고 설명합니다. 실제 처리 시간과 비용은 부품 수, 설비 운전, 매체와 컴파운드, 검사 및 세척을 포함해 계산해야 합니다. 배기관 형상에 맞는 장비 크기와 내부 통로에서 매체를 회수하는 방법도 검토하세요.
원문 공급사는 지르코니아 볼을 사용했다고 보고하며, 반사광이 나는 표면을 얻었다고 설명합니다. 지르코니아 볼이 마모되지 않는다는 원문의 주장은 매체 수명과 마모량 자료가 제시되지 않아 일반화하지 않습니다. 매체 파손·마모, 코팅 표면의 변화 및 세척 잔류 여부를 시험해야 합니다.
원문은 컴파운드가 중요하며, 자체 배합 제품 200 g(약 7 oz)을 진동조에 넣고 20~30분 처리했다고 설명합니다. 컴파운드의 상세 조성, 제품 번호와 안전자료는 공개되어 있지 않습니다. 따라서 이 양과 시간은 사례 조건으로만 보며, 코팅 및 설비 제조사의 확인과 샘플 평가 없이 작업 처방으로 적용하지 마세요.
원문은 진동 연마 후 흰색 또는 회색 표면이 고광택으로 바뀌었다고 설명합니다. 코팅 색상이나 광택의 변화가 허용되는지는 부품 도면과 고객 승인 기준을 따르세요. 광택이 높아져도 코팅 접착력이나 내열 성능이 유지된다는 뜻은 아닙니다.
5. 추가로 확인할 사항
지르코니아 볼이 배기관 내부 통로로 들어갈 수 있으므로 연마 후 안쪽에 매체가 남지 않았는지 확인해야 한다고 원문은 안내합니다. 배기관의 모든 굴곡과 공간에서 매체를 회수하고 잔류 여부를 검사하는 절차를 정하세요. 원문은 매체가 끼지 않는다고 주장하지만, 부품 형상에 따른 잔류 가능성을 직접 확인해야 합니다.
원문은 부품 크기 때문에 진동조를 사용했다고 설명하고, 미세 도자기 직선형 실린더를 대안으로 언급합니다. 지르코니아 볼이 곡면에서 최상의 흐름과 버니싱 결과를 낸다는 비교 자료는 제시하지 않습니다. 매체 형상은 내부 통로, 굴곡, 코팅 표면과 분리·회수 가능성에 맞춰 실제 부품으로 비교 시험하세요.
6. 정리
이 글은 지르코니아 볼을 이용한 세라믹 코팅 배기관의 진동 연마 사례를 소개합니다. 코팅된 배기 헤더가 비슷한 방식으로 처리될 수 있다는 결론은 공급사의 제안이며, 모든 코팅 제품에 동일하게 적용되지 않습니다. 코팅 종류, 경화 상태와 제조사의 허용 조건을 확인한 뒤 시제품으로 검증하세요.
먼저 마감 전 부품 상태를 소개합니다.
다음으로 고객이 요구한 표면 상태를 설명합니다.
이어 공급사가 적용한 공정과 처리 전후 상태를 제시합니다. 마지막 문장에서 아연 부품을 언급하지만, 앞뒤 내용은 배기관 사례에 관한 것이므로 원문의 편집상 오류로 보고 이 페이지의 적용 범위에 포함하지 않습니다.
부품 기술 검토가 필요하면 원문 공급사는 샘플을 보내 시험을 의뢰할 수 있다고 안내합니다. 시험 결과를 검토할 때는 코팅 외관뿐 아니라 접착 상태, 치수, 내부 매체 잔류, 세척과 기능 기준도 확인하세요.
