진동 연마기를 안전하고 효율적으로 설치하려면 장비 배치, 전원 연결, PU 받침 패드, 제어함 설치와 최초 가동 전 점검을 순서대로 확인해야 합니다. 제조사 매뉴얼과 현장 전기·안전 기준을 따르고, 설치 오류와 불필요한 정지를 줄이세요.
1. 진동 연마기와 함께 제공되는 품목
진동 연마기를 인수하면 다음 품목이 배송에 포함되어 있는지 확인하세요.
진동 연마기 본체
부품의 디버링, 연마 또는 표면 처리를 수행하는 주요 장비입니다.

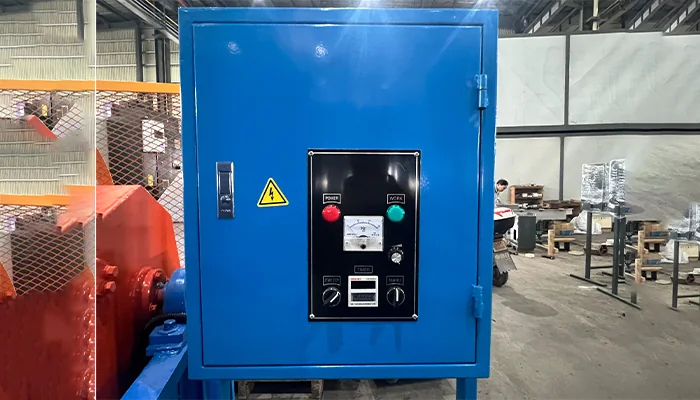

제어함
모델에 따라 다음 형태로 제공될 수 있습니다.
바닥 설치형
벽면 설치형
장비 운전에 필요한 전기 제어 장치가 들어 있습니다.
사용 설명서
인쇄본 또는 디지털 안내서로, 보통 다음 내용을 포함합니다.
설치 지침
안전 지침
운전 절차
유지보수 및 문제 해결 안내
축 커버 공구
설치 또는 정비 중 장비 축 커버를 열거나 조일 때 사용하는 전용 공구입니다.
PU 받침 패드(폴리우레탄 완충 패드)
장비 아래에 놓아 다음 효과를 얻도록 설계된 패드입니다.
바닥으로 전달되는 진동을 줄입니다.
운전 중 장비의 안정성을 높입니다.
바닥 마모와 소음을 줄이는 데 도움을 줍니다.
2. 기계 설치 순서
운송용 나사와 너트 제거
운송 팔레트에 장비를 고정한 나사와 너트를 모두 분리합니다.
스프링 고정용 운송 볼트 제거
운송 중 진동을 막기 위해 스프링에 설치한 볼트를 제거합니다. 운전 전에 매뉴얼에 따라 운송 고정물을 모두 해제하세요.

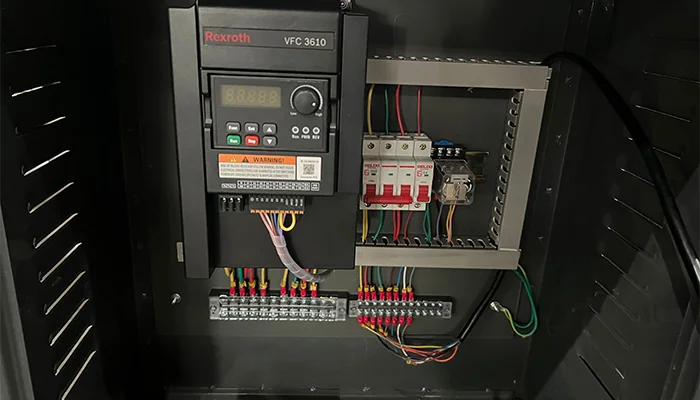

장비와 제어함 연결
제공된 전기 케이블을 사용해 장비 단자와 제어함을 연결합니다. 결선은 해당 모델의 배선도를 따르세요.
제어함을 전원에 연결
사용 설명서의 배선도와 현장 전기 규정에 따라 제어함을 전원에 연결합니다. 설치와 결선은 자격을 갖춘 전기 기술자가 수행해야 합니다.
수동 개폐 덮개 작동 확인
손으로 작동하는 개폐 덮개가 장애물 없이 부드럽게 열리고 닫히는지 확인합니다.
배수구 점검
운전 중 물이 원활히 빠지도록 배수구가 막히지 않았는지 확인합니다.
3. 전기 설치 및 시험 운전 절차
전원 켜기·끄기 확인
제어 패널의 “ON/OFF” 버튼을 누릅니다.
오류나 지연 없이 장비가 켜지고 꺼지는지 확인합니다.
주파수 조절 확인
제어함의 “Frequency” 다이얼을 돌립니다.
주파수 설정을 조정할 때 장비별 제어 범위 안에서 진동 진폭이 어떻게 달라지는지 확인합니다.
타이머 확인
“Timer” 다이얼로 운전 시간을 설정합니다(예: 30분).
장비를 작동시켜 설정 시간이 끝나면 자동으로 정지하는지 확인합니다.
연마재와 물 적재 시험
처리조에 장비 매뉴얼이 허용하는 양의 연마재를 넣습니다.
200L 진동식 장비에 세라믹 연마재 약 180kg을 적재하는 예시가 원문에 제시되어 있습니다. 해당 수치는 보편적인 적재 기준이 아니므로 모델의 허용 하중과 제조사 지침을 먼저 확인하세요.
습식 공정이면 적절한 양의 물을 넣습니다. 수질과 컴파운드 사용 조건도 공정 기준에 맞춰 확인하세요.
장비를 가동하고 연마재가 움직이는 방향을 관찰합니다.
연마재 흐름 방향 확인
원문이 설명하는 정상 흐름은 외벽을 따라 이동한 연마재가 중앙 쪽으로 되돌아오는 롤링 운동입니다. 실제 흐름 방향은 장비 모델의 매뉴얼과 제조사 기준으로 확인하세요.
연마재가 반대 방향으로 움직이더라도 사용자가 제어함을 열어 임의로 상을 바꾸지 마세요. 전원을 차단하고 제조사에 확인한 뒤, 필요하면 자격을 갖춘 전기 기술자가 승인된 배선도에 따라 점검해야 합니다.
모터 회전 방향 조정은 장비 모델과 결선 방식에 따라 다릅니다. 원문은 제어함 안의 두 상선을 바꾸는 방법을 제시하지만, 이는 모든 모델에 적용할 수 있는 일반 작업 지침으로 번역하지 않았습니다.
