진동 연마는 대량 표면 처리에 사용되는 공정 중 하나입니다. 시장 점유율이나 순위를 입증하는 자료는 원문에 제시되어 있지 않습니다.
진동 연마는 대량 표면 처리의 한 방식입니다. 원심 바렐·원심 디스크·회전 바렐 등 다른 공정과 구분해 이해해야 합니다.
대량 표면 처리에는 원심 바렐, 원심 디스크, 회전 바렐 및 기타 전용 장비도 포함됩니다. 장비별 가공 원리와 적용 범위가 다르므로 공정 이름을 구분해 비교하세요.
진동 연마는 보울형 또는 트로프형 장비에서 부품 디버링, 연마, 표면 평활화, 세정, 스케일·녹 제거, 모서리 라운딩 등에 적용할 수 있습니다. 가능한 공정과 결과는 소재·형상·장비 조건에 따라 다릅니다.
원문은 최초의 진동 연마기가 1957년에 도입된 트로프형이라고 설명합니다. 역사 자료는 별도 출처로 확인하세요.
원문은 보울형 진동 연마기가 1962년에 발명·상용화되었다고 설명합니다. 연도는 독립적인 역사 자료로 확인하세요.
1. 진동 마무리의 주요 공정:
1.1 디버링
디버링은 진동 표면 처리 공정에서 가장 포괄적으로 적용됩니다.
원문은 디버링 예시로 pH 약 7의 컴파운드와 범용 세라믹 연마재를 언급합니다. pH를 일률적인 기준으로 적용하지 말고 소재·표면 요구와 제품 SDS에 따라 컴파운드를 선정하세요.
원문 사례: 연강 프레스 부품의 세라믹 연마재 디버링 30~60분. 실제 시간은 버 상태·형상·적재량과 장비 조건으로 시험해야 합니다.
원문 사례: 알루미늄 다이캐스팅 부품의 플라스틱 연마재 디버링 1~2시간. 실제 처리 시간과 치수 영향은 부품별 시험으로 확인하세요.

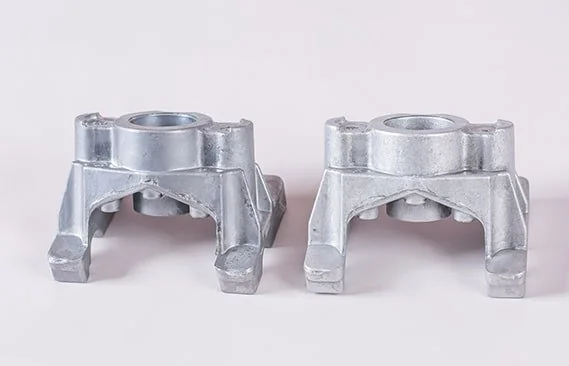

디버링
컴파운드는 공정 중 가공유와 오염물 제거에 기여할 수 있지만, 세정 성능과 후속 헹굼 요건은 오염 종류와 제품 지침에 따라 달라집니다.
이는 조립 및 취급을 위한 깔끔한 표면을 남깁니다.
1.2 버니싱
버니싱 공정은 일반적으로 강철 볼을 사용하여 수행되며 지르코니아 볼을 사용하여 수행할 수도 있습니다.
스틸 연마재에는 볼형과 볼 콘형 등이 있습니다. 형상은 부품과 목표 공정에 맞춰 선정하세요.
원문은 볼형 스틸 연마재가 광택에 적합하고 볼 콘형은 버를 눌러 모서리를 둔하게 만들 수 있다고 설명합니다. 실제 버 제거·모서리 형상과 광택은 연마재와 부품 조합을 시험해 확인하세요.

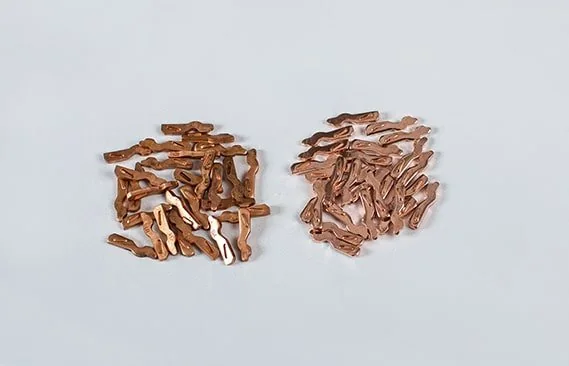

버니싱
공정 전 연마재의 오염·마모 상태를 확인하고 필요에 따라 세정하세요.
마모되거나 오염된 연마재는 처리 결과에 영향을 줄 수 있으므로 상태를 정기적으로 점검하세요.
연마재의 세정·교체 기준은 재질과 공정에 맞춰 정하세요. 외관만으로 성능을 판단하지 마세요.
컴파운드 선택은 볼 버니싱 품질을 결정하는 또 다른 필수 요소입니다.
스테인레스 스틸, 알루미늄, 아연 및 구리와 같은 다른 재료에 따라 여러 가지 광택제 컴파운드이 만들어집니다.
볼 버니싱 공정은 일반적으로 곡벽 진동 연마기 또는 욕조 진동 기계에서 수행됩니다.
곡면 벽 설계 기계에서 텀블링 연마재는 단면적에서 회전합니다.
이는 부품과 연마재 사이의 최대 표면 접촉을 달성하고 최적의 텀블링 성능을 얻습니다.
원문은 볼 버니싱 시간 예시로 20~30분을 제시합니다. 목표 광택과 표면 상태는 부품별 시험으로 확인해야 합니다.
1.3 스무딩
부품 표면 특성은 다양한 연마재 처리에 따라 변경됩니다.
기계 가공 및 휠 연삭 공정에서 발생하는 절단 자국은 거의 모든 부품 제조업체가 제시합니다.
세라믹 연마재는 금속 표면에 사전 도장 마감을 제공하는 경제적인 방법을 제공합니다.

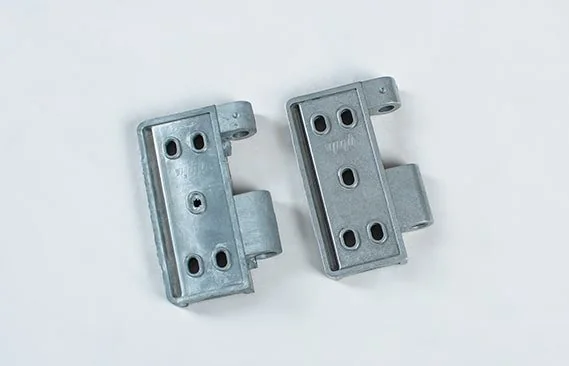

스무딩
알루미늄·구리·자막3 등 비교적 연한 소재에는 플라스틱 연마재를 검토할 수 있습니다. 도금 전 표면 요구와 치수 변화를 샘플 시험으로 확인하세요.
일부 공정에서는 세라믹 연마재로 무광 표면을 만들 수 있습니다. 표면 거칠기 변화는 연마재·운전 조건별 측정으로 확인하세요.
이 특성은 자동차 산업의 마찰 패드에 필요합니다.
1.4 청소 및 탈지
기름기와 기름기가 많은 부품을 청소할 때는 진동 연마기가 올바른 선택입니다.
청소 공정에서는 통과 모드로 실행하려고 합니다. 그래서 우리는 시간을 절약하고 더 많은 결과물을 제공합니다.

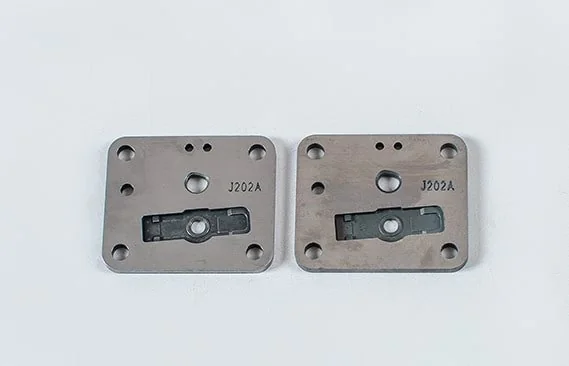

청소 및 탈지
기계 직경이 클수록 부품이 기계에 머무는 시간이 길어지고 부품 청소 성능이 향상됩니다.
원문은 자기질 및 스틸 연마재를 세정용으로 제안하지만, 마모가 거의 없다는 주장을 뒷받침하는 시험 자료는 제시하지 않습니다. 세정력·마모·잔류 오염을 실제 공정에서 비교하세요.
연마재 마모와 잔류물은 제품·공정에 따라 달라질 수 있습니다. 가공 후 부품과 연마재를 검사하고 필요한 세정 절차를 확인하세요.
게다가 연마재는 크기가 줄어들지 않으며(비용이 많이 듭니다) 부분적으로 정체될 위험도 없습니다.
그러나 청소용 컴파운드이 주요 원인입니다.
컴파운드의 종류 선택, 투여율, 농도는 성능과 관련된 핵심 요소입니다.
원문은 유분 제거에 강산성 컴파운드를 언급합니다. 산성 제품은 제품별 SDS, 소재 적합성, 작업장 관리 및 폐수 처리 기준을 확인하고 승인된 절차에 따라 취급하세요. 임의 혼합이나 일반적 사용법으로 안내하지 않습니다.
뜨거운 용액을 사용하면 탈지 및 세척 시간을 줄일 수 있지만 찬물을 사용합니다.
뜨거운 용액은 PU 라이닝을 약화시켜 조기 마모를 초래할 수 있습니다.
1.5 녹 제거
고온에서의 부품 가공(레이저 절단/플라즈마 절단/용접)은 표면의 산화층을 남깁니다.
그러나 금속 표면에 부착된 산화물과 부식으로 인해 항상 페인트 조각이 발생하고 도금 품질이 저하됩니다.
결과적으로 진동마감 공정에서는 다음 공정 이전에 산화막을 제거하고 금속 표면을 매끄럽게 만들어야 합니다.

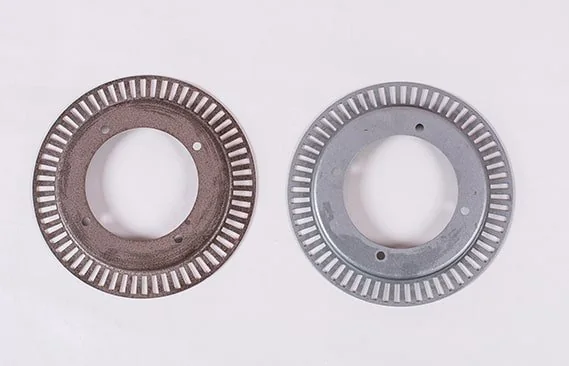

녹 제거
녹층은 일반적으로 두껍습니다.
또한, 부식된 표면은 금속 모재에 단단히 달라붙습니다.
세라믹 연마재는 일부 스케일·산화물 제거 공정에 검토할 수 있습니다. 제거량, 치수 변화와 표면 거칠기를 샘플 시험으로 확인하세요.
절삭성이 높은 컴파운드는 일부 공정에서 사용될 수 있습니다. 약품 선택·농도·투입량은 제품 SDS와 공급사 지침을 따르고, 처리 시간 단축은 시험 결과로 검증하세요.
원문은 특수 산화물 제거 공정에서 염산·황산 또는 혼합물을 언급합니다. 이는 위험 화학물질 취급을 수반할 수 있으므로 적합성·SDS·공학적 관리·보호구·폐수 규정을 확인한 전문 작업 절차로만 다루세요. 이 문구를 임의 혼합이나 현장 사용 지침으로 해석하지 마세요.
1.6 방사형
반경화를 모서리 라운딩 또는 모서리 끊기라고 합니다.
부품의 모서리를 둥글고 매끄럽게 만드는 공정입니다.
이 속성은 사용자와 직접 접촉하는 대부분의 금속 부품에 필요합니다.

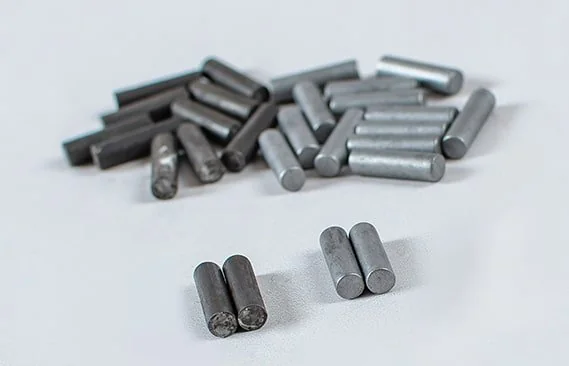

방사형
둥근 모서리는 사용자와 작업자를 부상으로부터 보호할 수 있습니다.
게다가 작업자가 부품 작업 흐름에서 부품을 더 쉽게 처리하고 원활하게 만들 수 있습니다.
진동 연마에서는 디버링과 함께 모서리 라운딩이나 표면 재료 제거가 발생할 수 있습니다. 허용 모서리 반경과 제거량을 도면 및 측정 기준으로 관리하세요.
2. 진동마무리의 핵심요소

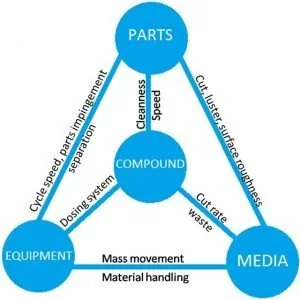

부품연마재 복합장비 상호작용
2.1 부품
부품 크기에 따라 사용할 수 있는 진동 연마기의 유형이 결정됩니다.
핀이나 탭과 같은 작은 부품은 일반적으로 매일 엄청난 생산량으로 만들어집니다.
10,000개의 부품이 준비되면 기계에서 하나씩 꺼내고 싶지는 않을 것입니다.
따라서 이러한 상황에서는 진동식 보울 연마기가 선호됩니다.

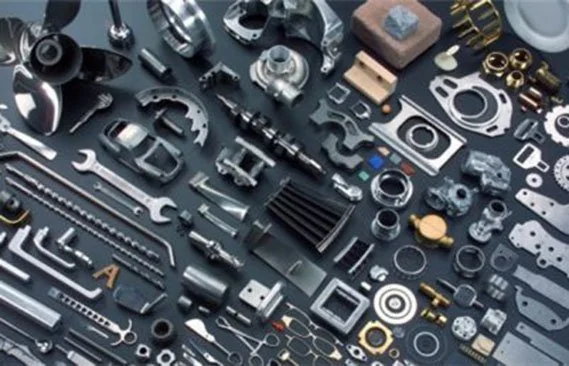

다양한 산업 분야에서 마무리할 수 있는 다양한 부품
변속기 기어 부품과 같은 큰 부품은 손으로 꺼내는 것이 더 빠릅니다.
세라믹 코팅 배기관과 같이 부품 크기가 더 광범위한 경우 대부분의 진동 보울 채널은 수용할 수 없습니다.
그렇다면 진동조를 고려해야 합니다.
2.2 장비
2.2.1 VB(A) 진동 연마기:
곡선형 벽 디자인 진동 연마기는 우수한 연마재 및 부품 흐름의 계단식 흐름으로 유명합니다.
이로 인해 공정의 사이클 타임이 단축되고 고연마 공정에서 비용이 절감됩니다.
곡면 진동 기계의 주요 응용 분야 중 하나는 볼 버니싱 공정입니다.
스테인레스 스틸 텀블링 연마재로 버니싱할 때 진동기 모터 전력이 업데이트되어 로딩 중량 증가를 지원합니다.
VB(A) 진동 연마기
가볍거나 작은 부품은 장비와 적재 조건에 따라 연마재 흐름에서 분리될 수 있습니다. 분리판·보조 장치의 필요 여부를 샘플 시험으로 확인하세요.
텀블링 성능이 향상됨에 따라 이러한 부품은 연마재 질량에 따른 움직임이 뛰어납니다.
2.2.2 VB(B) 진동 연마기:
내부 분리 데크가 없는 표준 진동 연마기는 가장 간단한 기계 유형입니다.
부품에 대한 특별한 요구 사항이 없다면 이 경제 모델을 사용하여 시작할 수 있습니다.
VB(B) 진동 연마기
직선 벽 진동 연마기는 대부분의 중간 크기 부품 디버링 및 청소에 널리 적합합니다.
2.2.3 VBS(B) 진동 연마기:
로드당 수백 또는 수천 개의 부품을 처리할 때 손으로 부품을 하나씩 꺼내는 데는 시간이 많이 걸립니다.
그렇다면 분리 데크가 기계에 통합된 진동 기계가 필요합니다.
부품이 준비되면 기계 오른쪽의 레버를 아래로 내리면 질량이 분리 스크린으로 이동합니다.

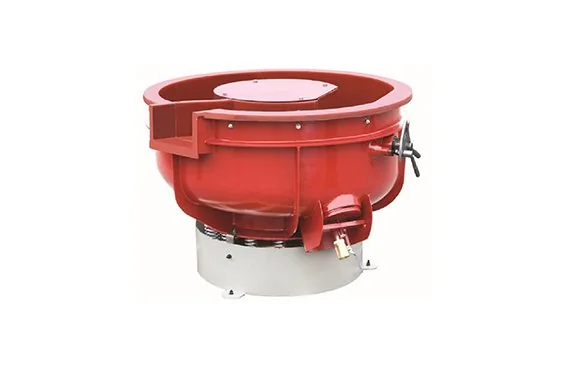

VBS(B) 진동마감기
더 작은 크기의 연마재는 화면을 통과하고 더 큰 크기의 부분은 화면 위에 계속 표시됩니다.
최종 부품이 나온 후 레벨 셔터를 닫고 다음 일괄 처리를 계속할 수 있습니다.
2.2.4 VBS(A) 진동 연마기:
곡선 벽 디자인 진동 마감 기계는 직선 벽 디자인을 기반으로 한 탁월한 개선입니다.
더 짧은 처리 시간으로 더 나은 텀블링 성능을 제공합니다.
VBS(A) 진동마감기
그러나 기계 챔버 폭은 직선 벽 설계보다 좁습니다.
더 중요한 구성 요소는 완전한 회전율을 만드는 것이 쉽지 않습니다.
게다가 더 적은 양의 연마재와 부품을 기계에 넣을 수 있습니다.
2.2.5 진동 건조기:
진동 건조기는 진동 연마기와 대부분 동일한 디자인을 가지고 있습니다.
실제로 진동 건조기에는 두 가지 유형이 있습니다. 하나는 PU 라이닝이 있고 다른 하나는 PU 라이닝이 없습니다.
원문은 PU 라이닝이 없는 구성을 언급하지만 모델과 적용 범위가 명확하지 않습니다. 라이닝 사양·마모·정비 요건은 최신 모델 자료로 확인하세요.
진동 보울 아래에는 6세트의 가열 요소가 설치되어 있습니다.
VD 진동식 건조기
일반적으로 진동 연마기에서 나온 부품은 진동 건조기로 곧바로 떨어집니다.
그런 다음 부품이 진동 건조기 터널에서 한 바퀴를 돌며 나옵니다.
옥수수 속은 가벼운 소재이기 때문에 특히 작은 크기와 접지된 옥수수 속의 경우 더욱 그렇습니다.
옥수수 속 먼지가 날리는 것을 방지하려면 PVC 커버가 필요합니다.
그러나 부품에 막힌 구멍이 있는 경우 진동 건조기는 권장되지 않습니다.
부품의 슬롯이나 구멍에 옥수수대가 붙어 있어서 빼기가 어렵기 때문입니다.
2.3 텀블링 연마재
2.3.1 연마재 유형
경질 금속 디버링에는 갈색 산화알루미늄 연마재를 포함한 세라믹 연마재가 사용될 수 있습니다. 소재와 버 형상에 따른 적합성은 부품 시험으로 확인하세요.
숙련된 엔지니어가 볼 버니싱 공정을 위해 케이스 경화 스테인리스 스틸 텀블링 연마재를 선택합니다.
플라스틱 연마재는 일반적으로 알루미늄 및 아연 다이캐스팅 부품을 평활화하고 디버링하는 데 선택합니다.
2.3.2 연마재 모양과 크기
올바른 연마재 유형을 선택한 후 다음 단계는 올바른 연마재 크기와 모양을 선택하는 것입니다.
부품이 쌓이는 것을 방지하고 쉽게 분리하려면 올바른 연마재 크기와 모양이 필수적입니다.

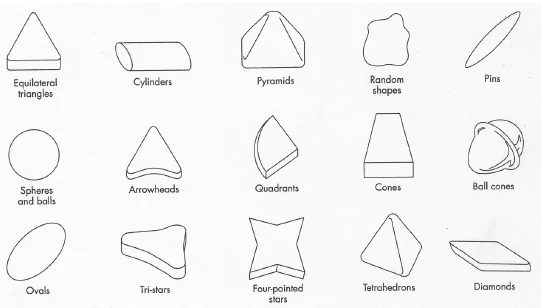

대량 마무리를 위한 다양한 연마재 형태
첫째, 우리는 연마재의 모양을 선택합니다. 연마재의 모양은 오랜 시간 작동한 후에도 부품에 쉽게 들러붙지 않습니다. 둘째, 연마재의 크기를 선택합니다.
연마재 크기는 부품의 홀·간극에 끼이지 않고 필요한 면에 접촉하도록 선정하세요. 단순히 부품보다 작게 정하는 것만으로는 충분하지 않습니다.
결과적으로 진동 연마기는 화면에서 쉽게 분리할 수 있습니다.
부품이 연마재보다 훨씬 작은 경우 역분리를 수행할 수 있습니다.
작은 크기의 연마재에 비해 큰 크기의 연마재는 더 저렴하고 수명이 길며 더 빠르게 절단됩니다.
그러나 큰 크기의 연마재는 작은 연마재에 비해 표면이 더 거칠어집니다.
따라서 표면 품질에 영향을 주지 않는 보다 눈에 띄는 연마재를 선택할 수 있습니다.
2.3.3 연마재 대 부품 비율
마지막 단계는 연마재 대 부품 혼합 비율을 결정하는 것입니다.
생산량을 늘리려고 장비의 권장 적재량을 초과하지 마세요. 적재량과 분리 상태는 장비 설명서와 공정 시험에 따라 정하세요.
그러나 진동 보울에 부품이 너무 많으면 부품이 충돌할 수 있습니다. 여기서는 연마재 대 부품 비율에 대해 몇 가지 아이디어를 제시합니다.
1:1 연마재와 부품이 동일한 용량으로 혼합됩니다.
적은 양의 연마재로 인해 부품의 부품이 부딪히거나 긁힐 수 있습니다.
이는 표면 표시가 문제가 되지 않을 때 해결될 수 있습니다.
3:1 진동 마감 공정에서 사용되는 평균 비율입니다.
그러나 내부 분리형 진동 연마기의 경우 4:1이라는 더 높은 비율이 필요합니다.
8:1 8배 이상의 연마재 대 부품 비율은 섬세한 부품에 적합합니다.
이 혼합 비율은 진동 연마 및 버니싱 공정에도 사용됩니다.

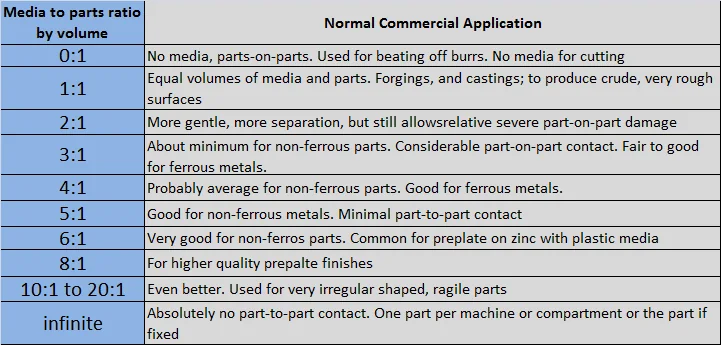

부품 대 연마재 체적 비율
2.4 컴파운드과 물
컴파운드는 소재, 오염 종류, 연마재와 후속 공정에 맞춰 선택하세요. 성능과 호환성은 샘플 시험 및 제품 SDS로 확인해야 합니다.
가장 분쇄되는 컴파운드를 사용하십시오.
액체 형태로 컴파운드를 제제화합니다.
3. 진동 표면 처리 공정에 대한 단계별 가이드

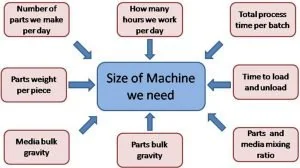

3.1 부품 확인 및 기계 용량 결정
매일 실행해야 하는 부품 수, 완료하는 데 소요되는 시간, 부품 대 연마재 비율을 추정해 보세요.
위의 정보를 통해 귀하의 작업에 적합한 진동 연마기의 크기와 모델을 알 수 있습니다.
예를 들어:
매일 고객에게 배송할 수 있는 zamak3 벨트 버클 조각이 2000개 있습니다.
매일 작업장에서 근무 시간은 10시간입니다.
샘플 테스트를 통해 플라스틱 연마재를 사용하여 진동 평활화 공정에 1.5시간이 소요된다는 것을 알 수 있습니다.
부품을 로드하고 언로드하는 데 30분이 소요됩니다.
이제 우리는 하루에 최대 400개의 zamak3 버클을 수용할 수 있는 기계가 필요하다는 것을 계산할 수 있습니다.
부품 긁힘 및 충격을 방지하기 위해 연마재 대 부품 부피 비율은 3:1입니다.
그 후 400개의 벨트벅 적재량을 50L로 측정합니다.
기계의 실제 볼륨은 200L입니다.
그러나 진동 연마기에서는 전체 용량의 약 70%만 사용합니다.
이는 총 기계 용량이 200~70%=285L임을 의미합니다.
300L(또는 10입방피트) 진동 마감 기계가 필요하다는 것을 알고 계실 것입니다.
3.2 적합하지만 비싸지 않은 기계 찾기
장비 가격만으로 적합성을 판단하지 말고 부품 품질, 생산량, 운전·정비 비용과 공정 조건을 함께 비교하세요.
기계를 가능한 한 단순하게 유지하십시오.
기계가 복잡할수록 특히 전자 장치의 경우 어딘가에서 오작동이 발생할 가능성이 높아집니다.
진동 모터에는 자동 오일 윤활 시스템을 설치하지 않습니다.
이는 기계의 비용과 복잡성을 증가시킵니다.
대신 우리는 한 달에 한 번 2-3번의 스트로크로 윤활하는 수동 건을 선호합니다.
내부 분리 없이 진동 연마기로 작업할 수 있다면 진동 연마기를 구입하세요.
기계를 사용하기 전에 기계 설치가 매우 중요합니다.
진동 연마기 구조는 간단하고 바로 사용할 수 있습니다.
해당 작업에 대한 경험이 있는 경우 진동 연마기 설치 안내서에 따라 수행할 수 있습니다.
처음 장비를 설치하거나 전기 연결을 변경할 때는 해당 지역 자격 요건을 갖춘 전기 기술자와 제조사 설치 지침을 따르세요.
3.3 설치 및 실행
전원은 모델별 명판·전기 도면과 설치 현장의 전압·주파수를 대조해 선택하세요. 380/460/480 V는 원문 예시이며 모든 모델에 공통 적용되지 않습니다.
단상 220 V 적용 여부와 전류·차단기 용량은 모델별 전기 사양과 현장 조건을 전기 기술자가 확인해야 합니다.
접지와 전원 구성은 장비 전기 도면 및 현지 전기 규정에 따라 자격을 갖춘 기술자가 확인해야 합니다.
컴파운드 성능을 확인한 후에는 운영 비용 측면에서 필수적이기 때문에 컴파운드 농도도 살펴봐야 합니다.
고농축 컴파운드의 비용 효율은 투입량·희석비·수명·처리 결과를 포함한 총비용으로 비교하세요. 공급사 권장 희석비와 SDS를 따르세요.
컴파운드를 톤 단위로 구입할 수 있다면 컴파운드 비용이 크게 줄어들고 화물 운송도 줄어듭니다.
그러나 기계가 올바른 상태에서 작동하지 않으면 기계 구입 담당자에게 전화하십시오.
연마재 공급업체, 컴파운드 공급업체에 전화할 수 있습니다.
인생은 짧기 때문에 우리는 모든 일을 간단한 방법으로 올바르게 처리합니다.
