버(burr)는 절삭·가공·프레스·드릴링·연삭 후 부품에 남는 작은 돌출부나 재료 잔여물입니다. 버의 위치와 크기에 따라 조립·밀봉·표면 품질에 영향을 줄 수 있으며, 날카로운 모서리는 취급 위험을 높일 수 있습니다.
디버링은 가공 후 남은 버를 제거하거나 모서리를 관리하는 공정입니다. 필요한 제거량과 모서리 형상은 제품 기능·조립·도면 공차 및 적용 기준에 따라 정해야 합니다. 디버링만으로 안전성이나 제품 신뢰성이 보장되는 것은 아닙니다.
버는 무엇입니까?
버는 제조 과정에서 생기는 돌출된 모서리 또는 작은 재료 잔여물입니다. 다음 위치에서 자주 확인됩니다.
절단 가장자리(레이저 절단, 톱질, 전단)
구멍 주변(드릴링, 펀칭, 리밍)
파팅라인에서 (주조, 성형)
교차점(교차 구멍, 복잡한 가공 형상)
작은 버도 부품의 조립성·기능·외관 품질에 영향을 줄 수 있습니다. 영향은 부품과 사용 조건에 따라 평가해야 합니다.
디버링 vs 모서리 라운딩 vs 표면 처리
이러한 용어는 종종 혼합되어 있지만 동일하지는 않습니다.
디버링(Deburring): 가장자리와 형상에서 버와 느슨한 재료를 제거합니다.
모서리 라운딩·에지 브레이크: 날카로운 모서리를 줄이기 위해 지정된 반경이나 모따기를 만드는 공정입니다. 요구 형상과 코팅 접착성은 도면 및 시험 기준으로 확인하세요.
표면 처리: 다듬기·연마·광택 등을 통해 표면 상태나 외관을 조정하는 공정입니다. 디버링이 함께 될 수 있지만, 주된 목표는 표면 품질일 수 있습니다.
생산 현장에서는 디버링과 함께 지정된 모서리 라운딩을 요구하기도 합니다. 요구 치수와 기능은 제품 도면 및 검사 기준에 반영해야 합니다.
디버링이 필수적인 이유는 무엇입니까?
버 제거가 필요한지와 기대 효과는 제품 요구사항에 따라 달라집니다. 디버링을 검토할 때는 다음 항목을 확인하세요.
날카로운 모서리로 인한 취급 위험 저감 검토
간섭과 걸림돌을 제거하여 조립을 개선합니다.
조립·밀봉·마모에 미치는 영향 평가
불량 및 재작업 발생 여부 확인
도장·도금·아노다이징 등 후속 공정의 요구사항 확인
외관 및 촉감 품질 관리
버의 원인은 무엇입니까?
버의 발생 정도와 형태는 소재·공구 상태·가공 조건 및 부품 형상에 따라 달라집니다. 대표적인 원인은 다음과 같습니다.
도구 마모(깨끗하게 자르는 대신 무딘 도구가 찢어짐)
높은 이송률 또는 불안정한 절삭 조건
부적절한 윤활/냉각수
가공 중 진동(채터링)
재료 연성(일부 합금은 버를 더 쉽게 형성함)
공정 유형(스탬핑 및 드릴링으로 인해 종종 가장자리/구멍 버가 생성됨)
버의 일반적인 유형(실용적인 범주)
버의 분류 명칭은 자료마다 다를 수 있습니다. 원문은 다음 유형을 예시로 듭니다.
- 푸아송 버(Poisson burr): 성형 또는 절삭 중 재료가 소성 변형되며 모서리 주변에 돌출부가 생기는 유형입니다.
- 찢김 버(tear burr): 재료가 깔끔하게 절단되지 않고 뜯기며 생길 수 있습니다. 공구 마모나 불안정한 절삭 조건 등이 원인이 될 수 있습니다.
- 절단 버(cutoff burr): 선삭·절단 등 절단 작업의 끝부분에 생길 수 있는 버입니다.
- 롤오버 버(rollover burr): 재료가 휘어지며 출구 모서리에 얇게 말려 올라온 형태입니다.
버의 위치(외곽 모서리·홀 입구/출구·교차 홀 등)와 크기, 허용 형상을 파악하면 공정 후보를 좁히는 데 도움이 됩니다.
디버링 방법 개요
제조 현장에서 검토하는 대표적인 디버링 방식은 다음과 같습니다. 적합성은 부품별로 시험해야 합니다.
수동 디버링(수공구, 줄, 연마 패드)
기계식·연마식 디버링(진동 연마, 바렐 연마, 브러싱, 연삭)
연마재 분사(샌드·쇼트 블라스팅, 미세 연마재 분사)
열에너지 디버링(TEM): 내부 버나 교차 홀에 적용을 검토할 수 있습니다. 적용 가능 소재와 설비 조건은 제조사 자료로 확인하세요.
전기화학 디버링(ECD/ECM): 특정 내부 모서리의 선택적 가공에 검토할 수 있습니다. 부품·전해액·설비 조건을 함께 평가해야 합니다.
워터젯 디버링: 제어된 물 분사로 버를 제거하는 방식입니다. 압력·고정·재료 적합성과 안전 절차를 확인하세요.
로봇 디버링: 프로그래밍된 공구 경로로 모서리를 가공하는 방식입니다. 공구 접근성·고정구·경로 검증이 필요합니다.

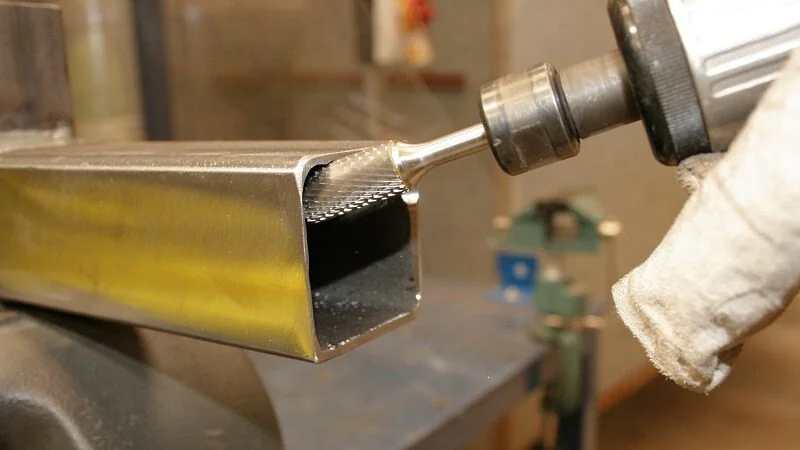

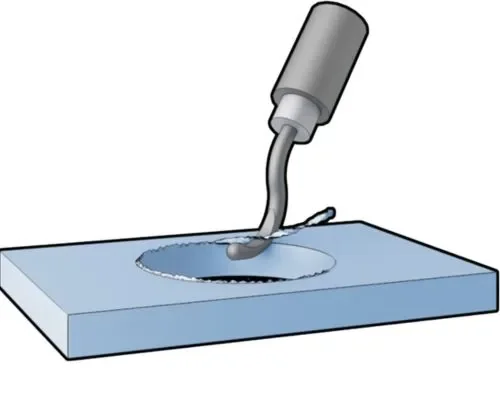

수동 디버링

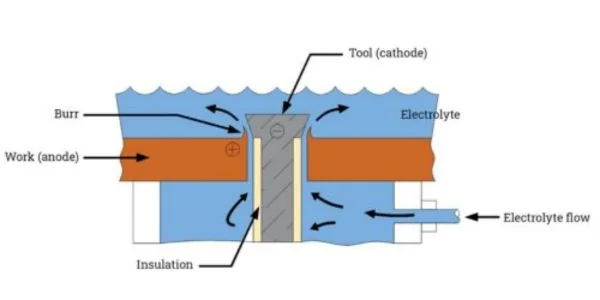

전기화학 디버링:
전기화학 디버링은 전극과 전해액을 사용하는 공정으로, 특정 금속 부품의 접근하기 어려운 모서리를 가공하는 데 적용될 수 있습니다. 전해액 조성과 정밀도는 설비·부품·공정 설계에 따라 다르므로 공급사의 기술 자료와 샘플 시험으로 확인하세요.

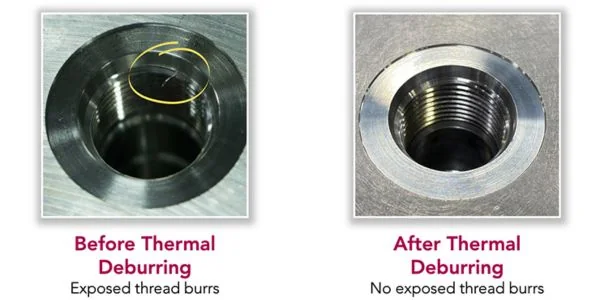

열에너지 디버링:
열에너지 디버링(TEM)은 밀폐된 전용 챔버 안에서 제어된 가스 연소를 이용해 버를 제거하는 공정입니다. 내부 버에 적용할 수 있으나, 소재 적합성·부품 변형·후처리를 검토해야 합니다. 전용 설비와 제조사 운전 절차를 따르며, 이 문서는 작업 지침을 대신하지 않습니다.
진동 디버링
진동 디버링은 진동조에 부품과 연마재를 넣고 상대 운동으로 버를 제거하는 배치 공정입니다. 모서리 라운딩이나 표면 정리를 함께 진행할 수 있습니다. 처리량·비용·취약 부품에 대한 적합성을 일반화하지 말고, 충돌·끼임·치수 변화와 목표 품질을 샘플 가공으로 평가하세요.

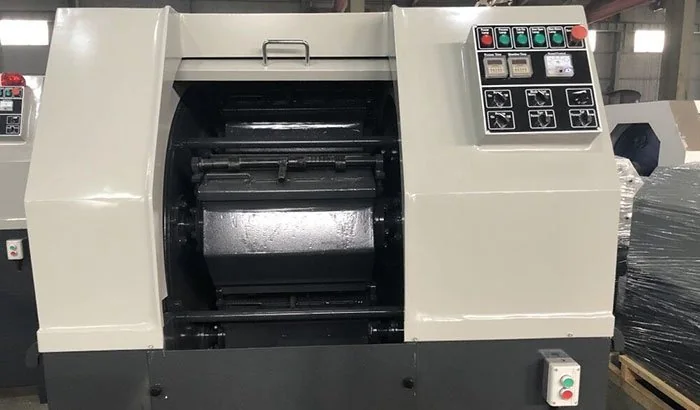

원심식 바렐 연마

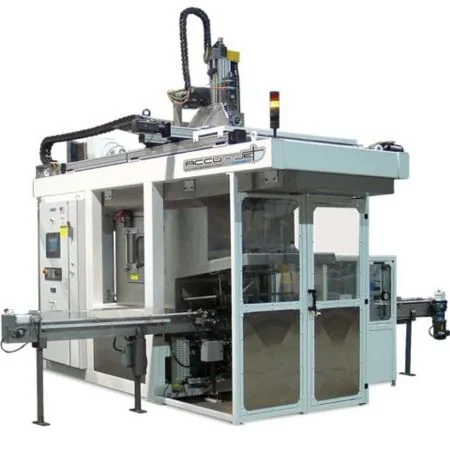

워터젯 디버링
워터젯 디버링은 물 분사를 이용해 일부 버와 표면 잔여물을 제거하는 방식입니다. 적용 압력과 결과는 설비·부품 고정·소재에 따라 달라지므로, 승인된 운전 절차와 안전 대책을 확인하세요.

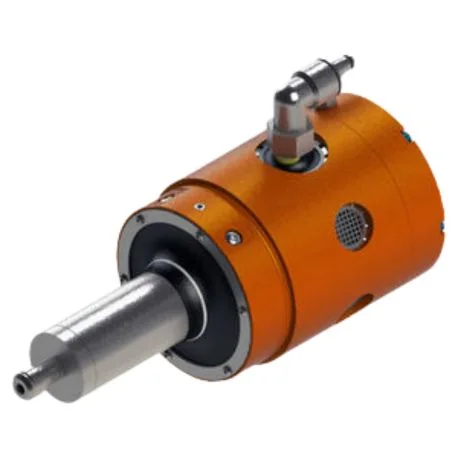

로봇 디버링
로봇 디버링은 로봇과 전용 공구를 이용해 지정된 모서리를 가공하는 자동화 방식입니다. 반복성·생산성은 부품 고정, 경로, 공구 마모 및 검사 기준에 따라 달라집니다. 작업자 안전을 위한 방호·인터록과 설비별 위험성 평가를 포함해 검증하세요.
디버링 방식 비교
| 공정 | 적용 검토 사례 | 특징 | 고려사항 | 적용 분야 예시 |
|---|---|---|---|---|
| 수동(수동 디버링) | 소량, 프로토타입 | 초기 공구 비용이 낮고 유연하게 작업할 수 있음 | 작업자 숙련도에 따라 시간·결과가 달라질 수 있고 인력이 필요함 | 일회용 부품, 빠른 수정 |
| 브러싱 / 벨트 디버링 | 평평한 부분, 모서리 | 조건을 관리하면 처리 속도와 가공 범위를 제어할 수 있음 | 복잡한 형상이나 내부 모서리에 접근하기 어려울 수 있음 | 판금, 단순한 모서리 |
| 진동 연마 | 중소형 부품, 일괄 디버링 | 대량 배치 처리를 검토할 수 있음. 품질과 비용은 실제 조건에서 평가해야 함 | 깊은 홀 내부 버는 접근이 제한될 수 있음 | 스탬핑, CNC, 다이캐스팅 |
| 회전식 바렐 연마(바렐) | 작은 부품, 부드러운 작동 | 비교적 단순한 배치 공정이며 긴 사이클을 검토할 수 있음 | 고에너지 공정보다 처리 시간이 길어질 수 있음 | 작은 부품 혼합, 스무딩 |
| 원심 디스크/바렐 마감 | 더 높은 표면 품질 또는 짧은 사이클이 필요한 경우 검토 | 고에너지 공정으로 처리할 수 있으나 속도와 균일도는 시험으로 확인해야 함 | 초기 설비 비용이 높을 수 있음 | 정밀부품, 고사양 디버링 |
| 폭파 | 표면 청소 + 가장자리 연화 | 스케일 제거와 표면 텍스처 형성에 적용할 수 있음 | 요구 모서리 반경을 일정하게 관리하기 어려울 수 있음 | 주조 청소, 전처리 |
| 열(TEM) | 내부 버, 교차 구멍 | 접근하기 어려운 버에 적용을 검토할 수 있음 | 공정 관리와 전용 안전 시스템이 필요함 | 유압 블록, 교차 구멍 |
| 전기화학(ECD/ECM) | 정확한 내부 모서리 | 가공 위치를 선택적으로 제어할 수 있으며 기계적 하중이 작을 수 있음 | 공정 설정과 전해액 관리가 필요함 | 고정밀 내부 디버링 |
| 로봇식 디버링 | 반복되는 가장자리, 중간/높은 볼륨 | 경로와 조건을 프로그래밍할 수 있음. 결과는 검증된 고정·검사 체계에 따름 | 공구 접근성과 부품 고정구를 검토해야 함 | 자동차, 구조 부품 |
부품에 맞는 디버링 공정 선택 방법
다음 항목을 확인하면 적합한 공정 후보를 좁히는 데 도움이 됩니다. 최종 선정 전에는 샘플 시험과 품질 검증을 진행하세요.
버의 위치는 어디인가요?(외곽 모서리, 홀 입구·출구, 교차 홀, 내부 공간)
버의 크기와 높이는 어느 정도인가요?(미세 버 또는 큰 버)
부품 소재는 무엇인가요?(알루미늄, 강철, 스테인리스강, 아연 다이캐스팅, 황동 등)
치수 공차와 모서리 형상 요구는 무엇인가요? 허용 가능한 라운딩과 재료 제거량을 확인하세요.
요구 표면 거칠기와 외관 기준은 무엇인가요?
생산량과 자동화 수준은 어느 정도인가요?(시제품·배치·양산 라인)
공정 후보를 좁히는 간단한 판단 흐름
아래 내용은 초기 검토용이며, 최종 선정에는 시험과 측정이 필요합니다.
A) 구멍/교차 구멍/내부 채널 내부에 버가 있습니까?
예 → TEM 또는 ECD/ECM 적용을 검토하고 소재 적합성·공정 위험·설비 요구사항을 확인하세요.
No → Go to B
B) 중소형 부품을 배치 생산하며 디버링과 모서리 처리를 함께 검토하나요?
예 → 진동 연마를 후보로 검토하세요. 연마재와 적재 조건은 부품별 시험으로 정하세요.
더 낮은 거칠기나 짧은 사이클이 요구되나요? → 원심 디스크·바렐 공정을 후보로 시험하세요.
C) 판금 부품이며 버가 주로 외곽 모서리에 있나요?
예 → 부품 크기와 버 형상에 따라 브러싱·벨트 디버링 또는 진동 연마를 비교하세요.
D) 주조 스케일을 제거하고 표면 세정·텍스처 처리가 필요한가요?
예 → 블라스팅을 검토하고, 모서리 형상 관리가 필요하면 후속 공정을 추가 시험하세요.
디버링 품질을 확인하는 방법
제품 요구사항에 따라 다음 검사 방법을 적용할 수 있습니다.
적절한 조명과 확대 장비를 이용한 육안 검사
승인된 검사 기준에 따른 모서리 확인(손으로 직접 쓸어 확인하는 방식은 피하세요)
요구되는 경우 버 높이 측정
조립 적합성·밀봉·코팅 접착성 등 기능 검사
표면 사양에 포함된 경우 표면 거칠기(Ra) 측정
디버링 적용 사례(원문 예시)
예 1: 스탬핑된 강철 부품(가장자리 디버링)
부품: 스탬프 강철 브래킷
문제: 날카로운 모서리, 절단 모서리의 일관되지 않은 버(burr)
목표 : 안전한 취급 + 안정적인 조립
원문 제안 공정: 진동 연마(세라믹 연마재) → 헹굼·세정 → 건조. 소재 적합성과 결과를 시험으로 확인하세요.
원문에 기재된 기대 결과이며, 버 제거량·모서리 형상·반복성은 실제 시험과 검사로 확인해야 합니다.
예 2: 알루미늄 다이캐스트 부품(디버링 + 스무딩)
부품: 다이캐스팅 알루미늄 하우징
문제 : 파팅라인 버 + 거친 질감
목표 : 코팅 전 Burr 제거 및 촉감 개선
원문 제안 공정: 플라스틱 연마재로 표면 다듬기 → 필요 시 미세 단계 → 건조. 적용성은 샘플 시험으로 판단하세요.
원문에 기재된 기대 결과입니다. 도장 적합성과 불량률 개선을 보장하는 수치로 사용하지 말고 실제 생산 자료로 검증하세요.
예 3: 스테인리스강 CNC 부품(디버링 + 균일한 가장자리 절단)
부품: 소형 CNC 스테인리스강 부품
문제점 : 가공 후 미세 버 발생, 날카로운 모서리
목표 : 일관된 Edge Break 및 개선된 외관
원문 제안 공정: 원심 연마 또는 진동 연마. 에너지 수준과 사이클 시간은 장비 모델 및 품질 요구에 따라 시험으로 정하세요.
원문에 기재된 기대 결과이며, 모서리 품질과 작업 시간 변화는 생산 조건에서 측정해야 합니다.
결론
디버링 공정을 관리할 때는 작업자 안전, 제품 기능 및 검사 기준을 함께 고려하세요. 어떤 공정도 모든 위험을 제거하거나 완벽한 품질을 보장한다고 단정할 수 없습니다.
디버링 방식은 소재, 부품 형상, 버의 위치와 크기, 요구 품질·처리량·비용 및 환경·보건·안전 요건을 함께 검토해 선정하세요. 자동차·항공우주·전자·정밀 가공·의료 분야에 적용할 때는 각 산업의 도면·규격과 승인된 공정 기준을 확인해야 합니다.
