대량 표면 처리에는 바렐 연마(회전식 바렐 연마)와 진동 연마가 사용됩니다. 공정 선택은 부품의 형상과 소재, 목표 표면, 처리량 및 총비용을 기준으로 하며, 실제 적합성은 샘플 시험으로 확인하세요.
두 공정의 작동 방식과 적용 조건을 비교해 부품에 적합한 공정을 검토할 수 있도록 안내합니다.
바렐 연마란?
바렐 연마(회전식 바렐 연마)는 바렐 안에서 부품과 연마재를 함께 회전시키는 공정입니다. 회전 중 발생하는 구름·미끄럼 운동으로 디버링과 표면 정리를 진행할 수 있으며, 절삭·다듬기·광택 등 여러 단계로 나누기도 합니다. 결과는 소재와 조건에 따라 달라집니다.
부품이 취약한 경우에는 두 공정의 충돌·마모 특성을 비교해 적합한 방식을 선정하세요. 바렐 연마가 항상 더 부드럽다고 단정하지 말고 샘플 시험으로 표면 손상과 치수 변화를 확인하세요.

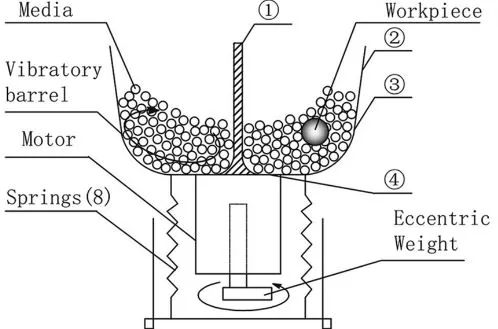

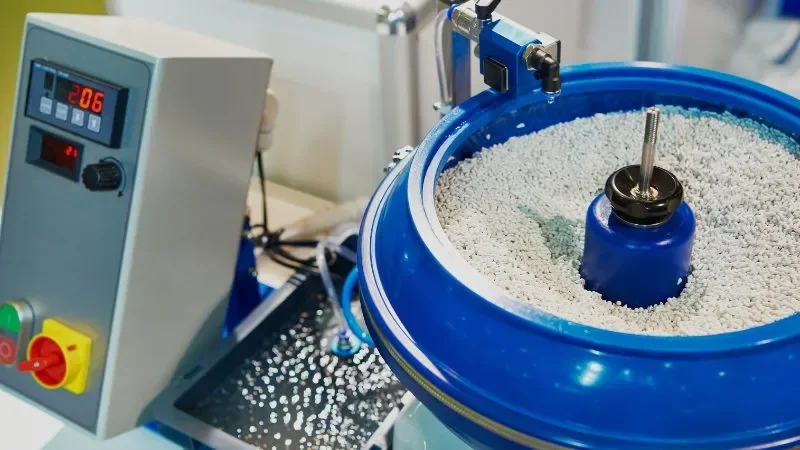

진동 연마란?
진동 연마는 진동으로 부품과 연마재 사이에 상대 운동을 만들어 디버링, 모서리 라운딩, 세정 및 광택에 사용하는 배치 공정입니다. 처리량과 품질은 장비·적재·부품 및 공정 조건으로 검증해야 합니다.
진동 연마는 일부 조건에서 연마재 순환이 활발해 디버링 처리량을 높일 수 있습니다. 우위 여부는 부품 형상, 적재량, 연마재와 목표 품질을 맞춘 시험으로 비교하세요.
바렐 연마와 진동 연마의 주요 차이
| 비교 항목 | 회전식 바렐 연마 | 진동 연마 |
|---|---|---|
| 작동 방식 | 바렐 회전에 따른 부품·연마재의 구름 및 미끄럼 운동 | 진동에 의한 부품·연마재의 상대 운동과 순환 |
| 일반적인 작용 | 상대적으로 부드러운 작용을 목표로 하는 공정 | 다수 부품의 디버링에 적합할 수 있음 |
| 적용 검토 사례 | 취약 부품의 표면 다듬기·광택(충돌 및 치수 변화 시험 필요) | 대량 디버링·모서리 라운딩·세정 |
| 사이클 시간 | 조건에 따라 길어질 수 있음 | 일부 디버링 조건에서 짧아질 수 있음 |
| 부품 간 충돌·접촉 | 적재량과 연마재 비율에 따라 낮아질 수 있음 | 적재·연마재 비율·고정 방법에 따라 커질 수 있음 |
| 소음 | 조건에 따라 낮을 수 있음 | 조건에 따라 높을 수 있음(방음 대책을 검토) |
| 적용 검토 분야 | 주얼리와 소형 부품의 표면 처리 검토 사례 | 프레스·CNC 가공·다이캐스팅 부품의 디버링 검토 |
바렐 연마와 진동 연마의 장점 및 고려사항
바렐 연마
다양한 배치 표면 처리에 활용할 수 있는 장비
취약 부품은 낮은 충돌 조건을 검토하되, 실제 손상 여부를 샘플로 확인하세요.
조건을 관리하고 검사 기준을 적용하면 반복 가능한 결과를 목표로 할 수 있습니다.
다단계 공정으로 표면 다듬기와 광택을 진행할 수 있습니다. 목표 거칠기와 치수 변화를 측정하세요.
수작업 대비 처리 시간이 짧을 수 있지만, 실제 사이클 시간은 부품과 공정에 따라 다릅니다. 원심식 고에너지 장비와의 속도 비교도 동일 조건에서 검증하세요.
진동 연마
디버링과 모서리 라운딩 처리량은 실제 생산 조건에서 검증하세요.
연마재 순환과 표면 접촉 범위는 장비 구조와 적재 조건에 좌우됩니다. 균일도는 부품별 측정으로 확인하세요.
부품 형상과 소재에 맞는 연마재 및 공정 조건을 검토할 수 있습니다. 모든 부품에 적용 가능한 것은 아니므로 샘플 시험이 필요합니다.
분리기·건조기·자동화 라인과의 연동 가능 여부는 장비 구성에 따라 확인하세요.
대량 생산에서 수작업 대비 인건비를 줄일 가능성이 있지만, 총비용에는 설비·분리·검사·후처리 비용도 포함해 비교하세요.
제한사항 및 확인할 점
공정 결과는 적절한 공정 관리와 부품별 조건 설정에 좌우됩니다.
연마재 마모 및 오염 연마재는 점차 마모되고 컴파운드가 오염될 수 있습니다. 정기적인 연마재 유지관리와 적절한 세정으로 일관성이 향상됩니다.
소음 및 진동 관리: 진동식 장비의 소음과 구조 전달 진동을 현장에서 확인하세요. 필요하면 장비 사양과 현장 조건에 맞는 방음·방진 대책을 검토하세요.
부품 간 접촉 및 표면 마킹 부품이 충돌하면 특히 섬세한 부품의 경우 찌그러짐이나 긁힘이 발생할 수 있습니다. 필요한 경우 올바른 연마재 대 부품 비율, 분리기 및 고정 장치를 사용하십시오.
형상상의 고려사항(홀·슬롯·나사산): 연마재가 작은 형상에 끼일 수 있습니다. 부품 도면과 공차를 확인하고 끼임 시험을 진행하세요. 복잡한 내부 버는 다른 공정을 검토해야 할 수 있습니다.
사이클 시간과 표면 결과: 절삭 강도와 표면 거칠기의 관계는 소재·연마재·컴파운드에 따라 달라집니다. 더 낮은 거칠기가 필요하면 단계별 조건을 시험하고 측정하세요.
바렐 연마 적용 예시(원문 사례)
| 부품 사례 | 부품 및 소재 | 공정 목표 | 원문이 제안한 연마재 | 컴파운드 및 공정 | 원문 제시 시간(참고값) | 참고 사항 |
|---|---|---|---|---|---|---|
| 1 | 은 주얼리 | 광택·버니싱 | 스틸 샷 또는 핀과 버니싱 컴파운드 | 습식 버니싱 | 원문 예시: 30~90분(조건별 검증 필요) | 주얼리 광택 공정에 사용하는 방식 중 하나이며, 부품 간 충돌과 표면 손상을 시험으로 확인하세요. |
| 2 | 황동·청동 소형 부품 | 표면 다듬기 및 경미한 광택 | 자기질 연마재 | 습식 공정 및 광택 컴파운드 | 1–3 h | 새틴 표면부터 광택 표면까지 균일한 결과를 목표로 할 수 있습니다. 실제 결과는 부품별 시험으로 확인하세요. |
| 3 | 얇은 벽의 알루미늄 부품 | 눌림을 줄이는 디버링(샘플 시험 필요) | 미세 플라스틱 연마재 | 습식 공정 및 순한 컴파운드 | 2–6 h | 바렐은 더 부드럽습니다. 공격적인 영향을 줄입니다 |
| 4 | 탄소강 소형 체결 부품 | 세정 및 경미한 디버링 | 중간 크기의 세라믹 연마재 | 습식 공정 및 세정 컴파운드 | 2–5 h | 대량 작업에 적합합니다. 분리 단계 중요 |
| 5 | 목재 부품(완구·소형 블록) | 모서리 다듬기 및 표면 정리 | 건식 연마재(옥수수 속대·호두 껍질) | 건식 공정 및 광택 페이스트 | 1–4 h | 목재·플라스틱 부품에 건식 공정을 적용하는 사례가 있으나, 소재 호환성과 분진 위험을 먼저 확인하세요. |
| 6 | 외관 품질이 중요한 황동·알루미늄 소형 부품 | 일관된 표면 촉감(측정 기준을 별도로 설정) | 미세 플라스틱 연마재에서 자기질 연마재로 전환(필요 시 시험) | 2단계(표면 다듬기 → 광택) | 3–8 h | 바렐 연마는 사이클이 길어질 수 있습니다. 균일도는 부품 형상·적재 및 공정 조건별 측정으로 평가하세요. |
진동 연마 적용 예시(원문 사례)
다음은 원문이 제시하는 적용 사례입니다. 실제 적용 가능 여부는 부품별 시험으로 확인하세요.
| 부품 사례 | 부품 및 소재 | 공정 목표 | 원문이 제안한 연마재 | 컴파운드 및 공정 | 원문 제시 시간(참고값) | 참고 사항 |
|---|---|---|---|---|---|---|
| 1 | 프레스 성형 강철 브래킷(Q235·연강) | 디버링 및 모서리 라운딩 | 10×10 세라믹 삼각 연마재(중간 절삭력) | 습식 공정 및 범용 컴파운드 | 원문 예시: 30~90분(조건별 검증 필요) | 라인 적용 시 분리기·건조기 구성을 검토하세요. 처리량은 시험으로 확인해야 합니다. |
| 2 | 알루미늄 다이캐스팅 하우징 | 분할선 버 제거 및 도장 전 표면 다듬기 | 15~20 mm 플라스틱 콘 연마재(중간 크기) | 습식 공정 및 얼룩 방지 컴파운드(제품 적합성 확인) | 1–3 h | 플라스틱 연마재는 알루미늄 부품의 과도한 재료 제거를 줄이는 데 도움이 될 수 있습니다. 부품별 시험으로 확인하세요. |
| 3 | CNC 가공 스테인리스강 소형 부품(304·316) | 미세 버 제거 및 모서리 라운딩 | 6×6 세라믹 또는 소형 삼각 연마재 | 습식 공정 및 방청 컴파운드(소재 적합성 확인) | 1–2.5 h | 부품 간 자국을 줄이기 위해 연마재 비율을 시험·관리하세요. |
| 4 | 황동 피팅·소형 밸브 | 경미한 디버링 및 광택 | 자기질 연마재(또는 미세 세라믹 연마재) | 습식 공정 및 광택 컴파운드 | 원문 예시: 45~120분(조건별 검증 필요) | 자기질 연마재의 표면 결과와 버니싱 효과는 부품별 시험으로 확인하세요. |
| 5 | 아연 다이캐스팅 부품 | 디버링 + 표면 평활화 | 미세 플라스틱 연마재 | 습식 공정 및 순한 컴파운드 | 원문 예시: 45~150분(조건별 검증 필요) | 피팅과 과가공을 줄이기 위한 저강도 조건을 샘플로 검증하세요. |
| 6 | 금속 3D 프린팅 부품(SLS·SLM) | 표면 평활화(가벼움) + 가장자리 부드러움 | 세라믹(거친→중간 단계) | 다단계 습식 공정 | 2–6 h | 균일한 외관을 위해 2단계(절삭 → 표면 다듬기)가 필요할 수 있습니다. 시험으로 확인하세요. |
바렐 연마와 진동 연마 비교 FAQ
Q1: 바렐 연마와 진동 연마 중 어느 쪽이 더 빠른가요? 일부 디버링 조건에서는 진동 연마의 처리량이 높을 수 있습니다. 바렐 연마의 사이클이 더 길어질 수도 있지만, 실제 속도는 부품·연마재·목표 표면 및 장비에 따라 달라지므로 동일 조건으로 시험하세요.
Q2: 취약한 부품에는 어떤 공정이 적합한가요? 어느 한 방식이 항상 더 적합하다고 단정할 수 없습니다. 부품 간 접촉, 연마재와의 충돌, 고정 및 분리 방법을 고려하고 표면 손상과 치수 변화를 샘플 시험으로 확인하세요.
Q3: 진동 연마로 수작업 디버링을 대체할 수 있나요? 부품 형상과 버 위치가 공정 범위에 맞으면 수작업을 줄일 수 있습니다. 복잡한 내부 버와 중요 모서리는 별도 공정이 필요할 수 있으며, 대체 여부는 품질 기준과 생산 조건으로 검증하세요.
Q4: 두 공정이 부품 치수를 바꾸나요? 재료 제거와 모서리 라운딩이 발생할 수 있습니다. 공차가 중요하면 공정 전후 치수를 측정하고 연마재·컴파운드·사이클 시간을 관리해 과가공을 방지하세요.
Q5: 디버링과 광택에는 어떤 연마재를 사용해야 하나요?
디버링: 소재와 버 크기에 따라 세라믹 또는 절삭력이 있는 플라스틱 연마재를 시험할 수 있습니다.
표면 다듬기: 플라스틱 연마재를 검토할 수 있으나, 절삭력과 표면 균일도는 부품 조건으로 확인하세요.
광택·버니싱: 자기질·스틸·지르코니아 연마재 등을 부품 소재와 목표 표면에 맞춰 시험하세요.
Q6: 연마재와 부품의 일반적인 비율은 얼마인가요? 원문은 체적비 3:1~5:1을 초기 시험값으로 제시합니다. 이는 보편적 기준이 아니며 부품 형상·버·연마재·장비 적재 기준에 맞춰 제조사 지침과 샘플 시험으로 정하세요.
Q7: 대량 연마 중 부품에 흠집이나 눌림이 생기는 이유는 무엇인가요? 부품 간 접촉, 부적절한 연마재 형상·크기, 적재량, 컴파운드 또는 긴 사이클이 원인일 수 있습니다. 원인을 확인한 뒤 조건을 하나씩 조정하고 검사로 개선 여부를 확인하세요.
질문 8: 이 방법으로 구멍과 내부 채널에서 버를 제거할 수 있습니까? 접근 가능한 구멍에서 버를 제거할 수 있지만 깊은 구멍, 교차 구멍 및 내부 채널은 까다롭습니다. 이러한 경우 형상 및 요구 사항에 따라 열적 또는 전기화학적 디버링과 같은 공정을 고려하십시오.
결론
바렐 연마와 진동 연마의 적합성은 부품 형상과 목표 표면에 따라 달라집니다. 소재·부품 크기·버 종류·목표 거칠기 정보를 바탕으로 장비와 연마재, 컴파운드, 사이클을 검토하고 샘플 가공으로 결과를 확인하세요.
