원문은 Zamak 3 수전 부품의 디버링과 도금 전 표면 처리 의뢰 사례를 소개합니다. 고객 정보와 처리 성과는 독립 확인되지 않았으며, 본문 수치는 당시 공급사 기록입니다.
고객은 대량 마감 후 전기도금을 계획해 표면을 가능한 한 매끄럽게 만들고 싶다고 전했습니다. 목표 거칠기와 도금 기준은 고객 및 도금업체와 먼저 합의해야 합니다.
고객은 시험실에서 처리할 샘플을 보낼 계획이었습니다. 샘플 범위와 검사 기준을 서면으로 정하세요.
원문 작성자는 샘플 결과가 도금 요구에 맞으면 약 2주 후 공장을 방문할 계획이었다고 기록했습니다. 당시 일정으로 현재 납기나 방문 일정을 뜻하지 않습니다.
다이캐스팅기에서 나온 Zamak 3 수전 부품 (원문 사진 설명)
원문은 고객 작업장에 고온 챔버식 다이캐스팅기가 여러 대 있었다고 설명합니다.
일부는 수동식 구형 설비, 일부는 CNC 제어 설비였다고 합니다. 장비 종류만으로 부품 품질을 단정할 수 없습니다.
각 공정 전후에 사진을 찍고 기록을 남기기로 했습니다. 시편 식별, 조건, 측정 결과를 함께 보관하면 비교에 도움이 됩니다.
원문 작성자는 샘플을 받은 시점이 발송 후 3일이었다고 기록합니다. 현재 운송기간 정보가 아닙니다.
1. Zamak 3 샘플의 표면 상태 확인

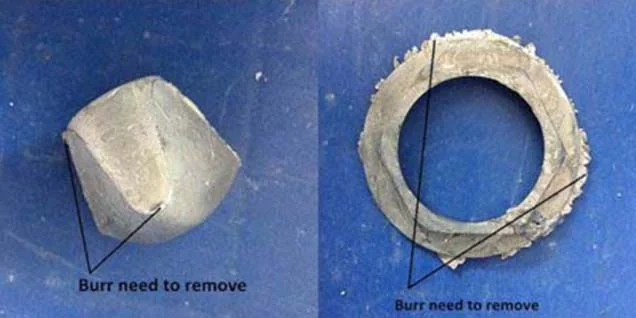

원문은 부품 표면이 거칠고 제거가 필요한 큰 플래시가 일부 있었다고 설명합니다. 결함 종류와 허용 제거량은 도면과 고객 기준으로 확인하세요.
부품은 중간 크기이며 생산능력은 8시간에 하루 약 3,000개라고 고객이 전달한 수치입니다. 현재 생산량이나 검증 자료로 간주하지 않습니다.
이 정보를 바탕으로 공급사는 진동 연마 공정을 검토하기 시작했습니다. 적합성은 샘플 시험으로 확인해야 합니다.

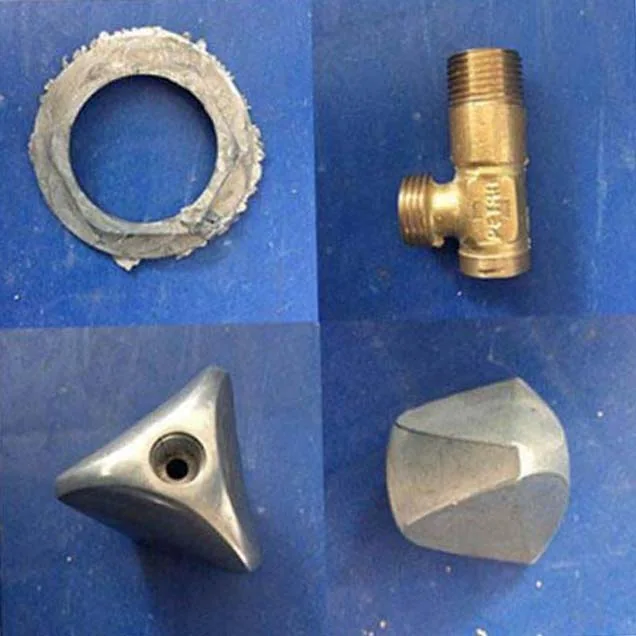

표면 마감 전 아연 부품 (원문 사진 설명)
원문 작성자는 샘플 사이에 초기 표면 품질 차이가 있다고 관찰했습니다.
고객은 일부 금형을 오래 사용한 점을 원인으로 설명했다고 원문에 기록되어 있습니다. 금형 상태 외에도 주조 조건과 후처리 원인을 확인해야 합니다.
2. 1단계에서 버 제거
원문은 세라믹 미디어를 일반적인 버 제거에 사용한다고 설명합니다. 재료와 부품 형상에 따라 미디어 종류와 작용은 달라지므로 시험으로 선정하세요.
약 2시간 (원문 사례값)
원문은 첫 단계 뒤 눈에 띄는 버가 제거되었다고 설명합니다. 측정값은 공개되지 않았습니다.

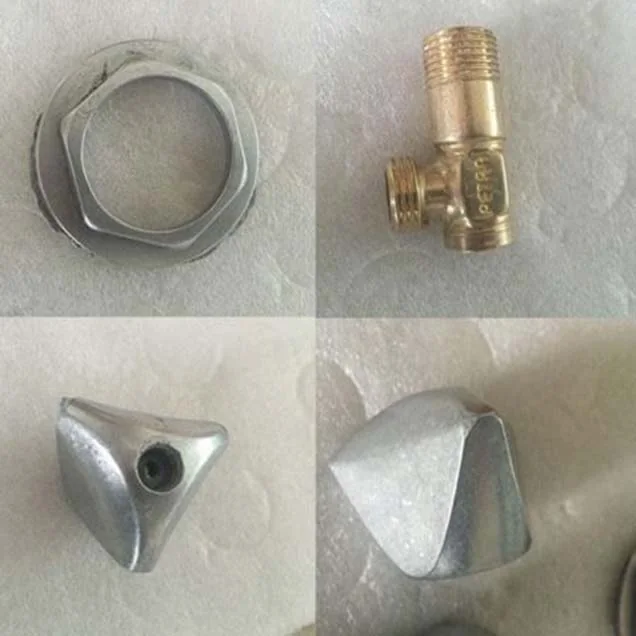

세라믹 미디어를 사용한 아연 부품 디버링 (원문 사진 설명)
하지만 원문은 크고 두꺼운 플래시가 진동 연마만으로 제거하기 어렵다고 설명합니다.
진동 연마기에 넣기 전에 연삭 휠로 별도 제거하는 방안을 제안합니다. 승인된 제거 공정과 치수 검사 기준을 정하세요.
3. 2단계: 플라스틱 미디어로 표면 평활화
버 제거 후 표면을 평활화합니다.
원문 사례는 플라스틱 미디어로 2시간 처리해 표면 거칠기를 낮추려 했습니다. Ra 측정 결과는 제시되지 않았습니다.
원문은 이 단계가 전기도금·니켈 도금에 적합한 표면을 만드는 데 도움이 된다고 주장합니다. 도금 적합성은 도금업체의 전처리와 검사로 확인하세요.
다음은 플라스틱 미디어 처리 후 표면입니다 (원문 설명):

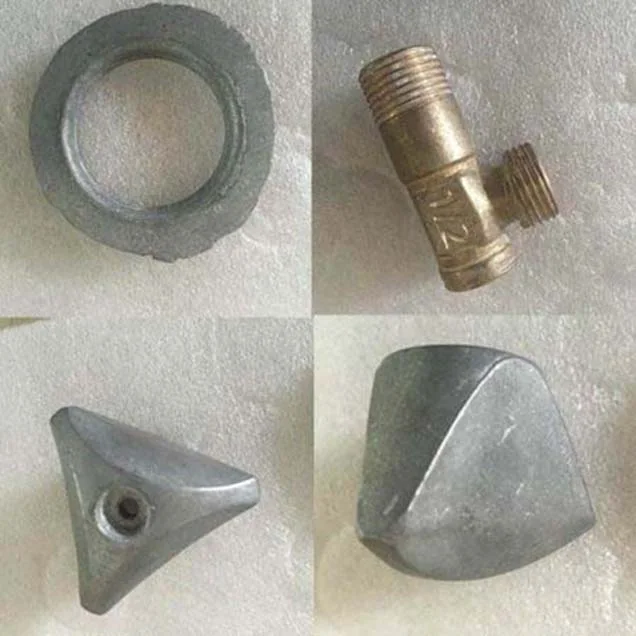

플라스틱 미디어를 사용한 아연 부품 연마 (원문 사진 설명)
4. 3단계: 위생용 부품 연마
원문은 아연 부품 광택 공정에 20~30분이 걸리며 일부 제조사는 이 단계를 생략한다고 설명합니다. 시간과 필요성은 부품별로 시험하세요.
원문은 이후 전기도금과 아노다이징을 진행하는 경우 이 단계를 생략한다고 적었습니다. 아연 합금에 적용할 수 있는 코팅 방식과 전처리는 소재·코팅 시스템 공급업체가 확인해야 합니다.
원문은 코팅이 연마 표면보다 오래가고 밝다고 주장합니다. 코팅 종류와 비교 시험 결과가 제시되지 않아 일반화하지 않습니다.

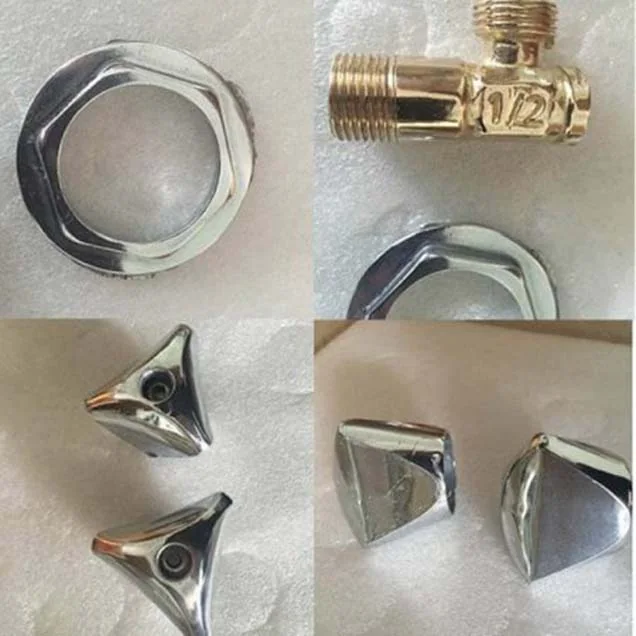

지르코니아 볼을 사용한 아연 연마 (원문 사진 설명)
원문은 부품 간 충돌 방지를 위해 미디어 대 부품 비율을 높일 것을 제안합니다.
원문 작성자가 사용한다고 밝힌 체적비는 8:1입니다. 장비 허용 장입량과 부품 손상을 확인하기 전에는 공정 권장값으로 사용하지 마세요.
원문은 분리 체에서 부품이 손상될 우려가 있어 분리 게이트가 없는 원형 진동 연마기를 선호했습니다. 안전한 배출과 분리 방법은 설비 구성 및 작업자 안전을 함께 평가해야 합니다.
원문은 작업자가 완성 부품을 수작업으로 수거했다고 설명합니다. 현재 작업은 장비 정지·잠금과 안전 절차를 따르세요.
5. 고객 조언: 큰 주조 플래시는 연삭 휠로 먼저 제거
약 2시간 (원문 사례값)
원문은 이 처리로 느슨하거나 얇은 버만 제거되었다고 설명합니다. 결과는 당시 샘플에 관한 서술입니다.
원문 작성자는 두꺼운 플래시가 긴 텀블링 후에도 제거되지 않았다고 기록합니다. 긴 시간 동안 처리한다고 큰 결함이 해결되는 것은 아닙니다.
진동 연마는 부품 표면 전체에 작용하므로 특정 돌출부만 선택적으로 제거하기 어려울 수 있습니다. 실제 제거량과 치수 변화는 시험편으로 측정하세요.
아연 부품의 버 제거 (원문 사진 설명)
연삭 휠은 수작업이지만 원문은 선행 공정으로 적용해 후속 진동 연마 시간을 줄이고 결과 품질을 높였다고 설명합니다. 시간·품질 개선은 기준 공정과 비교 측정이 필요합니다.
6. 중요: 미디어 끼임 방지
미디어 끼임은 작업장에 재작업 부담을 줄 수 있습니다.
부품에서 끼인 미디어를 꺼내려면 시간과 인력이 들 수 있습니다. 구멍·홈의 형상과 미디어 크기·모서리를 실제 샘플로 확인하세요.
이 사례에서 원문은 다음 형상 정보를 제시합니다.

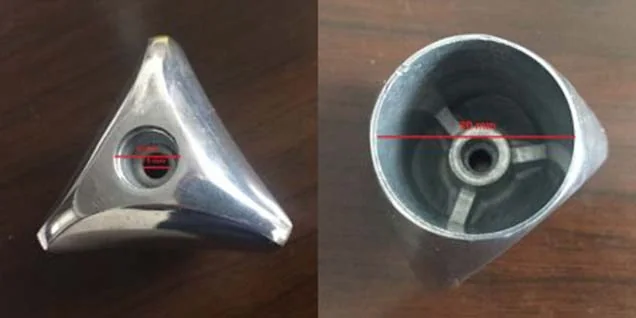

- 핸들과 수전 부품에는 약 15 mm 구멍이 있다고 원문은 설명합니다. 입구 형상과 내부 통로도 확인해야 합니다.
- 밸브에는 물이 흐르는 4 mm 구멍, 하단 30 mm 개구부, 상단 10 mm 구멍이 있다고 기록했습니다. 해당 부품 도면으로 모든 통로를 확인하세요.
- 와셔 부품은 구멍이나 홈에 끼이지 않는 소형 각형 절단 세라믹 미디어를 검토할 수 있습니다. 먼저 실제 분리 시험을 진행하세요.
원문은 끼임을 줄이기 위해 원뿔형 세라믹 또는 플라스틱 미디어를 우선 검토했습니다. 어떤 형상도 끼임이 없다고 보장할 수 없습니다.
특수 성형 원뿔 미디어는 다른 형상보다 비용이 높을 수 있다고 원문은 설명합니다. 실제 견적과 수명 비용을 비교하세요.
아연 부품의 표면 형상 (원문 사진 설명)
비용이 중요하면 TET 사면체와 피라미드형을 섞은 T/P 미디어를 대안으로 언급합니다. 형상과 크기가 해당 부품에 적합한지 시험하세요.
원문은 T/P보다 끼임 가능성이 낮을 수 있는 원통 쐐기형을 제안하고 세라믹 미디어 20 또는 25 mm를 언급합니다. 모든 부품에 맞는 보편 크기는 아니므로 도면과 샘플로 확인하세요.
원문은 원뿔형 플라스틱 미디어가 흔하고 제조비가 낮다고 설명합니다. 소재·크기별 성능과 마모를 확인하세요.
원문은 20 또는 25 mm 원뿔형을 후보로 제시합니다. 개구부 치수만으로 결정하지 말고 입구와 내부 구조를 시험하세요.
7. 미디어 재사용으로 비용 관리
부품에 미디어가 끼면 회수 작업과 재작업이 발생할 수 있습니다.
원문은 30 mm 개구부에서 미디어가 15 mm까지 작아지면 끼일 수 있다고 설명합니다. 이 비율은 다른 형상에 일반화할 수 없습니다.
작아진 미디어가 끼임을 유발하는지 확인하고, 필요하면 진동 선별기로 분리하세요. 선별 규격을 시험으로 결정합니다.
원문은 작아진 미디어가 상태가 양호할 수 있다고 지적합니다. 재사용 전 파손·오염·성능 저하를 검사하세요.
상태가 괜찮은 미디어를 무조건 폐기할 필요는 없지만, 재사용은 품질과 작업 안전 요건에 맞아야 합니다.
원문은 다루는 부품 중 구멍이나 공동이 없는 와셔형 부품이 있다고 설명합니다.
작은 미디어는 단순 형상 부품에 별도 적용할 가능성이 있습니다. 공정 간 혼입을 막고 결과를 확인하세요.
8. 적합한 대량 마감 장비 선정
프로젝트에 맞는 장비를 선정해야 합니다.
원문이 이 사례에서 정리한 요구 조건은 다음과 같습니다.
- 짧은 처리 시간 (원문 목표)
- 필요 작업량 처리: 하루 3,000개 (고객 제공 원문 수치)
- 수작업 부담 절감 (원문 목표)
원문은 분리 데크가 없는 600 L 원형 진동 연마기를 제안했습니다. 해당 용량은 당시 사례 제안이며 현재 장비 권장 용량이 아닙니다.
원문은 내부 분리 데크에서 부품끼리 부딪혀 긁힐 수 있다고 우려했습니다. 분리 방식별 접촉·손상 위험을 샘플로 비교하세요.
Zamak 3 합금의 부품은 상대적으로 연할 수 있어 접촉 손상에 주의해야 합니다. 경도와 소재 상태를 성적서로 확인하세요.
원문은 평활화 후의 접촉 손상이 니켈 도금 결과에 영향을 줄 수 있다고 판단했습니다. 실제 코팅 영향은 도금 시험으로 평가하세요.
원문은 수거를 쉽게 하려고 속도 제어기(VFD)를 제안했습니다. 최신 모델의 전기 사양과 안전 기능을 확인하세요.
진동을 낮춰 작업자가 부품을 쉽게 꺼내도록 하는 취지였다고 원문은 설명합니다. 수거 시 장비 가동 상태와 안전 절차를 제조사와 확인하세요.
원문은 진동식 건조기도 권장했습니다.
원문은 아연 소재가 공기 중에서 쉽게 녹슨다고 일반화합니다. 실제 부식 위험은 합금, 수분·잔류물 및 보관 조건에 따라 달라집니다.
따라서 습식 공정 뒤 즉시 건조가 필요하다고 원문은 제안합니다. 세척과 건조 조건은 컴파운드, 합금 및 후속 도금 사양에 따라 정하세요.
원문 작성자는 추가 자동 표면 처리 솔루션을 소개한다고 안내합니다.
원문은 솔루션을 실제 요구에 따라 제안한다고 설명합니다. 현재 구성과 사양은 최신 기술 자료와 견적으로 확인하세요.
