Zamak 3는 일반적으로 사용되는 아연 다이캐스팅 합금 중 하나입니다. 정확한 조성은 적용 규격과 재료 성적서로 확인하세요.
원문은 Zamak 3를 아연 기반에 알루미늄 등이 포함된 합금으로 설명합니다. 합금 조성은 ASTM B86 등 적용 규격과 성적서에서 확인해야 합니다.
강도와 연성, 도금·후처리 적합성 때문에 실내용 손잡이, 경첩, 버클 및 지퍼 부품 등에 사용됩니다. 실제 적합성은 설계와 표면 처리 사양에 따라 달라집니다.
이 글은 다이캐스팅으로 제조한 자막크 3 가구 경첩의 디버링 및 표면 마감 사례입니다. 공정 조건은 2020년 게시된 공급사 사례이며 보편 사양이 아닙니다.
1. 마감 전 부품 상태
 | 소재:자막크 3 다이캐스팅 부품 외관: 무광 회색이며 모서리와 구멍 주변에 취출 버가 관찰된 사례입니다. 형상: 비교적 무거운 단순 형상의 부품이며 구멍이 여러 개 있습니다. 미디어가 구멍이나 홈에 끼이지 않도록 실제 형상으로 크기와 분리 방법을 시험하세요. 크기: 주문 제작 부품 (원문에 치수 미기재) 이전 공정: 다이캐스팅 후속 공정: 전기도금 (원문 사례) |
2. 부품 표면 요구 사항
- 매끄러운 표면과 낮은 거칠기 값 (Ra) 확보
- 다이캐스팅 중 생긴 느슨한 버 제거
- 부품끼리 부딪혀 생기는 손상 방지
- 미디어가 구멍이나 홈에 끼이는 현상 방지
3. 사례의 공정 구성
| 단계 | (1) 디버링 | (2) 건조 |
| 장비 | 분리 장치가 없는 진동 연마기 | 진동식 건조기 |
| 속도·주파수 | 원문 표기: 50/60 Hz, 최대 속도. 실제 회전수·진폭은 미기재 | 원문 표기: 50/60 Hz, 최대 속도. 실제 회전수·진폭은 미기재 |
| 연마재 종류 | 중간 절삭력 플라스틱 원뿔형 미디어, 원문 표기 20 × 20 (단위·규격 확인 필요) | 옥수수 속대 건식 연마재 |
| 미디어 대 부품 비율 | 6:1 | 6:1 |
| 컴파운드 | LC-13, pH 8.5로 기재된 경연삭 컴파운드 (역사적 원문 값, 현재 사양 아님) | |
| 수위 | 원문은 혼합물이 잠길 정도라고 설명하지만 장비·컴파운드 제조사 지침으로 확인하세요. | |
| 처리 시간 | 1.5시간 (원문 사례) | 10분 (원문 사례) |
| 참고 사항 | 원문은 진동 보울에서 부품을 수작업으로 꺼내는 방식을 설명합니다. 작업 시 장비 정지·잠금과 제조사 안전 절차를 따르세요. | PVC 또는 나일론 분리 체를 사용했다고 원문은 설명합니다. 현재 부품과 미디어에 적합한 재질·구멍 크기를 검증하세요. |
4. 연마 전후 부품 상태

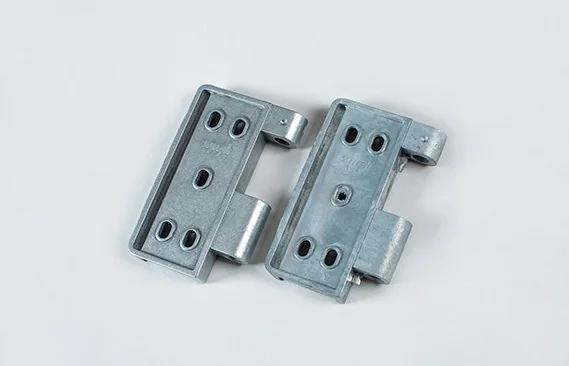

진동 디버링 후 가장자리의 느슨한 스케일이 제거되고 표면은 무광으로 보입니다. 이는 원문 사진 설명이며 Ra·치수·도금 적합성 자료는 제시되지 않았습니다.

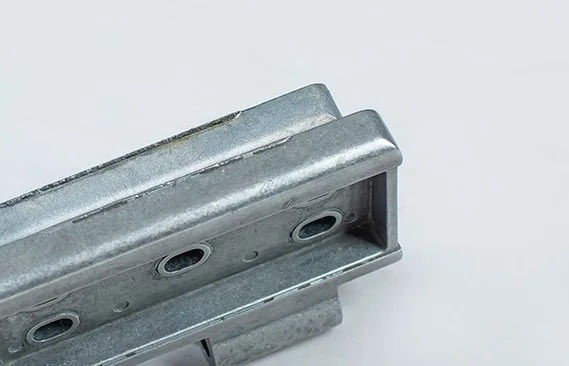

원문은 측면에 남은 취출선(파팅라인)이 대량 마감만으로 제거되지 않았다고 설명합니다. 큰 버는 별도 가공이 필요할 수 있으므로 제거량, 치수와 표면 손상 기준을 도면·샘플로 확인하세요.
5. 공정 검토 시 유의 사항
원문은 부품 중량이 커 부품끼리의 충돌을 줄이도록 미디어와 부품의 비율을 높이는 방안을 제안합니다. 비율은 일률적으로 정하지 말고 장비 허용 장입량과 접촉 손상을 시편으로 확인하세요.
원문은 부식 우려 때문에 디버링 후 신속한 건조를 권장합니다. 합금, 세척수, 컴파운드 잔류물 및 도금 요구에 따라 위험이 다르므로 세척·건조·보관 절차를 확인하세요.
일부 업체는 고무계 플라스틱 미디어를 쓰는 건식 텀블링을 소개합니다. 건식 공정은 분진이 발생할 수 있습니다. 미디어 특성, 작업자 노출 및 필요한 국소 배기·집진을 검토하세요.
6. 정리
이 페이지는 자막크 3 다이캐스팅 부품의 디버링·평활화 공급사 사례를 요약합니다. 원문 사진에서 부품 상태와 공정 전후를 소개합니다.
표면 요구와 부품 형상을 확인한 뒤 공정과 미디어를 실제 샘플에 적용해 비교하는 접근을 설명합니다.
건식 공정은 제품별 먼지·노출 관리와 설비 조건을 확인한 경우에만 검토하세요. 사례 결과를 다른 부품에 그대로 적용하지 마세요.
