1. 진동 연마재의 마모율·절삭률 시험 절차
마모율과 절삭률을 시험하기 위해 정밀 저울로 RKM 15mm 피라미드형 매체 20kg을 계량합니다. 매체 5개를 무작위로 골라 각 면의 길이를 측정해 기록합니다(사진 참조).

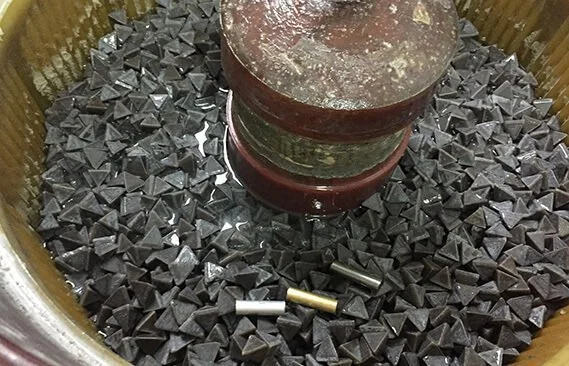

앞서 정확히 20kg으로 계량한 매체를 CD50에 넣습니다.

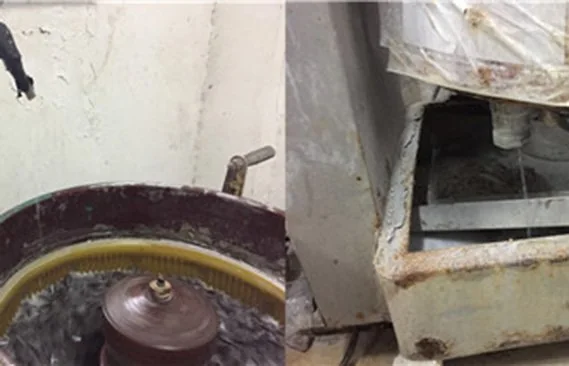

시험 중 물 공급량은 원문 기준 시간당 60L, 즉 분당 1L입니다. 원문은 KFL 또는 FC230과 비슷한 pH 7.5~8.5의 플라스틱 매체용 컴파운드를 0.5% 비율로 공급한다고 설명합니다. 이 비율의 계산 기준은 명시되어 있지 않으므로 시험 전에 확인하세요.

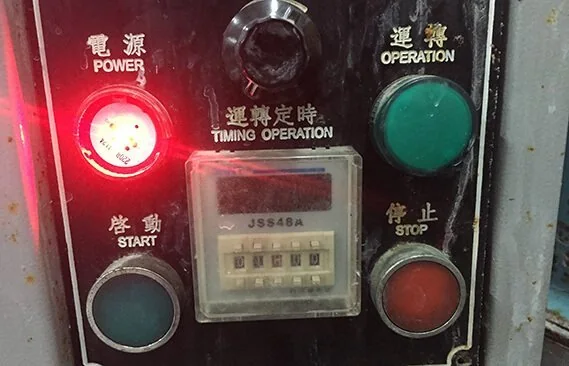

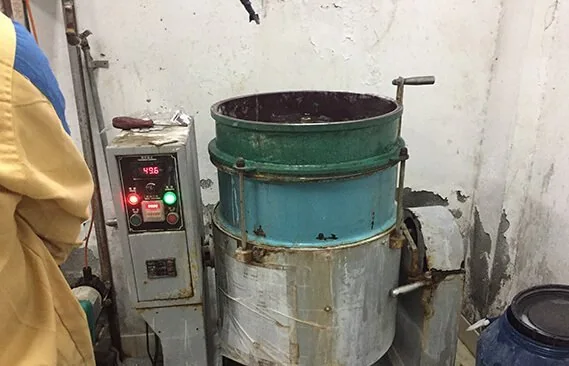

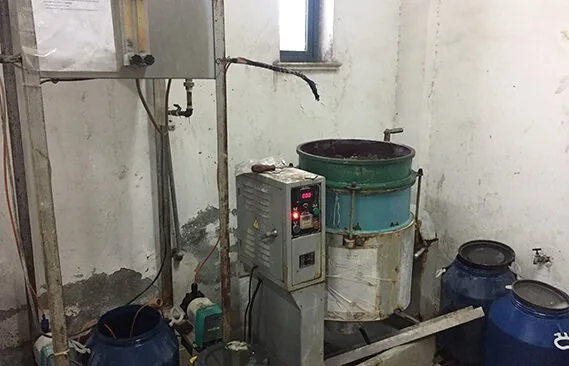

타이머를 정확히 1시간으로 설정하고 CD50을 180rpm으로 운전합니다.
장비가 정지하면 물이 디스크 바닥으로 가라앉도록 10분 기다린 뒤 물 공급 없이 2분 운전합니다. 배수·건조 조건은 결과 비교 시 일정하게 맞춰야 합니다.
1시간 가공이 끝나면 장비를 비우고 매체를 미리 영점 처리한 용기나 봉투에 담아 무게를 잽니다. 매체는 젖어 있고 플라스틱이 물을 흡수할 수 있어 측정값에 수분이 영향을 줍니다.
원문은 남은 물을 배출하기 위해 2분 운전한 뒤 무게를 측정하도록 안내합니다. 이 과정만으로 매체 수분이 일정해지는지는 확인되지 않았습니다.
위 절차에 따라 1시간 가공과 추가 2분 배수 후 무게를 기록합니다.
무작위로 매체 5개를 다시 골라 각 면의 길이를 측정하고 기록합니다. 시간당 마모율 계산에 사용할 값을 정리합니다. 개별 매체의 길이 변화와 전체 질량 변화는 서로 다른 측정치이므로 구분해서 기록하세요.

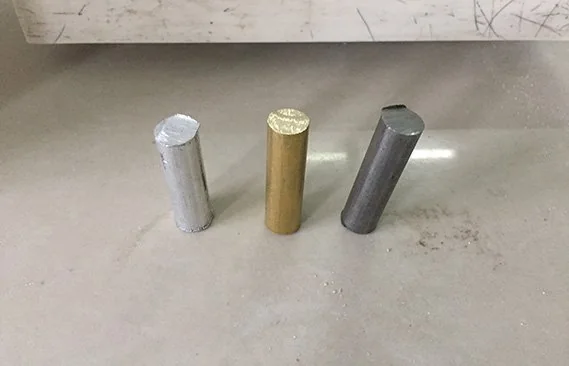

2. 시험용 금속 쿠폰
- 열연강 원통 쿠폰 10×34, 재료 등급 1018/1020 (단위는 원문에 기재되지 않음)
- 알루미늄 원통 쿠폰 10×34, 재료 등급 2024 또는 7075 (단위는 원문에 기재되지 않음)
- 황동 원통 쿠폰 10×34 (단위는 원문에 기재되지 않음)
쿠폰의 크기와 형상, 초기 무게를 동일한 조건으로 맞추고 가공 전후 무게를 기록합니다. 원문은 10×34의 단위를 밝히지 않으므로 실제 시험 전에 도면이나 작업 지침으로 확인하세요.

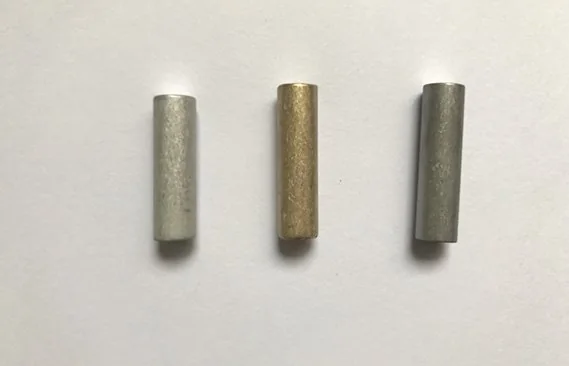

원문은 쿠폰을 재사용하지 않고 가공 완료 상태 그대로 보관해 향후 비교 기준으로 사용한다고 설명합니다.
3. 마모율과 금속 절삭률 계산
M%=(M1-M2)/M1
편집 주석: 원문 M%와 C% 식은 모두 비율을 계산합니다. 결과를 백분율로 표시하려면 각 비율에 100을 곱하세요. 시간당 값이라는 해석은 1시간 시험 조건에 한정됩니다.M1은 시험 전 매체 무게, M2는 시험 후 매체 무게입니다. M%는 시험 중 매체의 무게 감소 비율을 뜻합니다.
C%=(C1-C2)/C1
C1은 시험 전 금속 쿠폰 무게, C2는 시험 후 쿠폰 무게입니다. C%는 한 시간 시험 중 쿠폰의 무게 감소 비율을 뜻합니다.
4. 결론
이 글은 매스 피니싱 매체의 마모율과 절삭률을 비교하기 위해 원문에서 사용한 시험 절차를 소개합니다. 일부 업체는 텀블링 미디어 시험에 원심 바렐 장비를 사용하기도 합니다. 장비와 시험 조건이 다르면 결과를 직접 비교하기 어렵습니다.
일반적인 부품 재질을 대표하도록 세 종류의 금속 쿠폰을 사용합니다.
마지막으로 매체 마모율과 금속 쿠폰 절삭률 계산식을 제시합니다. 공급업체 간 비교를 위해서는 동일한 시료, 장비, 유량, 컴파운드, 시간, 배수·건조 및 계량 절차를 적용해야 합니다. 이를 확인하기 전에는 같은 표준에 따른 시험이라고 단정하지 마세요.
