금속 부품의 버와 날카로운 모서리를 관리하는 공정에는 수동·금형·연마·진동·열·전기화학 방식 등이 있습니다. 부품의 소재와 형상, 버의 위치, 공차와 생산량을 검토해 공정 후보를 선정하고 샘플 가공으로 결과를 확인하세요.
대표적인 디버링 공정 예시
아래 방식은 원문이 제시한 공정 예시입니다. 모든 부품에 적용 가능한 표준 목록이나 성능 순위는 아닙니다.

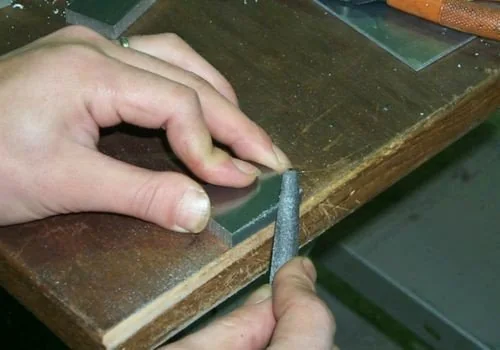

수동 디버링
숙련된 작업자가 줄이나 연마재 등의 공구를 사용해 버를 제거하거나 모서리를 다듬을 수 있습니다. 공구와 작업 방법은 부품 소재·형상·버 위치 및 요구 공차에 맞춰 선정하고, 교육·방호·검사 절차를 적용해야 합니다.
검토할 수 있는 장점
- 국부적인 모서리 작업과 시제품에 적용하기 쉽습니다. 표면 결과와 치수 변화는 작업 후 검사로 확인하세요.
- 작업자는 부품 조건에 맞는 공구를 선정하고 승인된 작업 기준을 따라야 합니다.
고려사항
- 부품 수와 작업 난이도에 따라 인력과 작업 시간이 늘어날 수 있습니다.
- 교차 홀이나 내부 채널처럼 접근이 어려운 위치는 수동 공구로 처리하기 어려울 수 있습니다.
- 처리량은 작업자 숙련도와 부품 형상에 따라 달라집니다. 생산 방식과 실제 작업시간을 기준으로 평가하세요.
적용 검토 사례
알루미늄 다이캐스팅 부품에도 적용을 검토할 수 있으나, 합금·열처리·형상 및 표면 요구에 따른 시험이 필요합니다.
- 수작업에 필요한 숙련도와 작업 기준을 사전에 정하세요.
- 공구 접근이 가능한 단순 형상의 부품
프레스·금형을 이용한 모서리 처리
프레스 금형으로 절삭·트리밍·파인 블랭킹 등을 수행하며 모서리 상태를 관리하는 방식입니다. 금형 설계와 공정 단계는 제품 도면 및 재료에 맞춰 결정하고, 금형 비용·수명과 품질을 검증해야 합니다.
검토할 수 있는 장점
- 금형으로 접근할 수 있는 형상에 적용을 검토할 수 있습니다.
- 생산량이 많을 때 수작업과 비교할 수 있는 선택지입니다. 처리량과 모서리 품질은 양산 조건에서 확인하세요.
고려사항
- 전용 금형의 설계·제작 비용이 발생할 수 있습니다.
- 요구 치수에 따라 별도의 사이징 공정이 필요할 수 있습니다.
적용 검토 사례
분할면과 형상이 단순한 다이캐스팅 부품은 적용성을 검토할 수 있습니다. 금형 조건과 소재별 시험이 필요합니다.
블라스팅·진동·롤러 연마(서로 다른 공정)
원문은 샌드블라스팅, 진동 연마, 롤러 연마를 한 항목에 묶지만 이들은 서로 다른 공정입니다. 소재 적합성, 표면 손상, 분진·소음, 연마재 끼임과 후처리를 각각 검토하세요.
검토할 수 있는 장점
- 설비·소모품·작업·집진·후처리를 포함한 총비용을 실제 조건으로 비교하세요.
- 소형 부품의 배치 처리에 적용을 검토할 수 있습니다.
고려사항
- 모서리 잔류물이나 표면 오염이 남을 수 있으므로 세정 및 검사를 계획하세요.
- 잔류 버가 허용 기준을 벗어나면 후속 공정이 필요할 수 있습니다. 결과는 검사로 판정하세요.
적용 검토 사례
소형 알루미늄 다이캐스팅의 배치 가공에 적용을 검토할 수 있습니다. 합금·형상·목표 표면에 맞춰 시험하세요.
저온 버 제거(크라이오제닉 디플래싱)
원문은 저온 처리 후 펠릿으로 돌출부를 제거하는 방식을 설명합니다. 저온 디플래싱은 소재에 따라 적용성이 달라지므로 금속 부품에 일반적으로 권장하지 말고, 해당 장비 제조사가 승인한 재료와 공정 범위를 확인하세요.
검토할 수 있는 장점
- 적합한 소재와 형상에서의 제거 성능은 장비별 시험으로 확인해야 합니다.
고려사항
- 설비·냉매·집진·후처리 비용을 포함해 대안 공정과 비교하세요.
적용 검토 사례
적용 가능한 소재·버 크기·부품 치수는 제조사 기술 자료와 샘플 시험으로 확인하세요.
열에너지 디버링(TEM)
열에너지 디버링(TEM)은 전용 밀폐 챔버에서 제어된 연료·산소 혼합가스를 사용해 버를 제거하는 공정입니다. 장비 구성과 처리량은 모델 및 부품 조건에 따라 확인하세요.
공정 개요
- 전용 밀폐 챔버 안에서 짧고 제어된 열 반응을 이용합니다. 원문의 “직물을 태운다”는 설명은 부정확해 수정했습니다. 가스 조성·비율이나 운전 절차는 제조사 지침을 따르세요.
- 장비에 따라 산소와 연료가스를 사용하는 방식이 있으나, 가스 종류와 설비 사양은 해당 제조사 문서로 확인해야 합니다.
- 혼합비·압력·운전값을 현장에서 임의로 정하지 마세요. 전용 장비의 승인된 공정 설정과 안전 인터록을 따라야 하며, 소재·부품 변형과 표면 상태를 시험으로 검증하세요.
검토할 수 있는 장점
- 공정 결과는 버 위치·재료·장비 설정에 따라 달라집니다. 제거량, 모서리 상태와 열 영향을 측정하세요.
- 공급사의 설치·공정 지원 여부와 작업자 교육을 확인하세요.
고려사항
- 전용 설비와 운영 비용이 발생할 수 있습니다. 외주 가공과 내부 설비 도입을 총비용 기준으로 비교하세요.
- 전용 장비, 작업자 교육 및 승인된 운전·안전 절차가 필요합니다.
- 원문은 효율이 낮다고도 기술하지만 다른 구간에서는 처리량이 높다고 주장해 서로 모순됩니다. 모델별 시험 자료 없이는 성능을 단정하지 않습니다.
- 열 영향, 변형 또는 부식 가능성은 소재와 공정 조건에 따라 달라집니다. 시료 평가 및 후처리 검토가 필요합니다.
적용 검토 사례
원문은 정밀 산업 부품을 예로 들지만, 적용 가능 여부는 도면 공차와 소재별 시험으로 확인하세요.
- 항공우주 부품(승인된 공정과 품질 검증 필요)
- 자동차 부품(승인된 공정과 품질 검증 필요)
조각·CNC 장비를 이용한 모서리 가공(원문 예시)
원문은 조각 장비를 이용한 버 제거를 언급하지만 구체적인 공구·경로·조건을 제시하지 않습니다. 일반적인 디버링 방법으로 안내하지 말고 장비 제조사와 기술 담당자가 적용성을 검증해야 합니다.
검토할 수 있는 장점
- 공구 접근이 가능한 위치라도 적용성은 장비·고정구·공구 경로 및 목표 공차를 확인해 판단하세요.
- 비용은 설비·공구·프로그램·작업시간과 검사 비용을 포함해 비교하세요.
화학·전기화학 디버링(원문 분류 확인 필요)
원문은 “화학 디버링”을 설명하면서 전기화학 반응을 언급해 화학적 에칭과 전기화학 디버링을 혼용합니다. 실제 공정명, 전해액·약품, 설비 및 소재 호환성을 공급사 자료와 SDS로 확인하세요.
검토할 수 있는 장점
- 내부 버에 적용을 검토할 수 있으나, 적용 소재와 선택적 제거 범위는 전용 공정으로 검증해야 합니다.
- 버 크기별 적용 범위는 공정 및 장비별 자료로 확인하세요.
고려사항
- 원문에 있는 “7 wires”는 정의된 단위나 측정 기준이 제시되지 않아 공정 한계값으로 사용할 수 없습니다. 제조사 사양과 실제 버 치수를 확인하세요.
적용 검토 사례
원문이 제시한 부품 예시(적용성 검증 필요)
- 펌프 본체
- 밸브 본체 등
전해 디버링(ECD/ECM)
전해 디버링은 전기화학 반응을 이용해 금속 부품의 지정 부위를 가공하는 공정입니다. 장비·전해액·전극 설계와 소재 호환성은 전문 공급사의 자료로 확인하세요.
검토할 수 있는 장점
- 교차 홀이나 접근하기 어려운 내부 모서리에 적용을 검토할 수 있습니다.
- 복잡한 형상에 대한 적합성과 제거 범위는 전극 설계 및 샘플 시험으로 확인하세요.
- 생산성은 부품 수량·고정구·사이클 및 후처리를 포함해 실제 라인 조건으로 평가하세요.
- 사이클 시간은 모델과 부품 조건에 따라 다르므로 시험으로 산정하세요.
고려사항
- 후처리 세정·건조·방청 필요 여부는 전해액, 소재 및 후속 공정에 맞춰 제조사 지침과 현장 폐수 기준을 확인하세요.
- 표면 변화나 부식 위험은 전해액과 소재·공정 조건에 따라 달라집니다. 호환성 및 표면 품질을 사전 시험으로 확인하세요.
적용 검토 사례
원문이 제시한 적용 부품 예시(검증 필요)
- 커넥팅 로드
- 크랭크축
- 기어 오일 라인 홀
- 날카로운 모서리 라운딩(도면 기준 확인)
고압 워터젯 디버링
워터젯 공정은 물 분사를 이용해 버나 잔류물을 제거합니다. 설비 압력·호스·노즐은 중대한 위험을 만들 수 있으므로 전용 방호와 교육, 제조사 운전 절차 및 현장 위험성 평가가 전제입니다.
검토할 수 있는 장점
- 자동차·기계 부품 적용 사례는 부품과 설비 사양으로 확인하세요.
- 고압수는 안전하다고 일반화할 수 없습니다. 작업자 접근 방지, 설비 방호와 승인된 안전 절차가 필요합니다.
고려사항
- 고압 펌프·방호·수처리·폐수 관리 및 유지보수까지 포함해 총비용을 평가하세요.
적용 검토 사례
원문은 유압 부품을 적용 예로 들지만, 실제 내부 유로·소재·세정 및 건조 요구에 맞춰 시험해야 합니다.
초음파 보조 디버링(적용 방식 확인 필요)
원문은 초음파가 “즉시 고압을 만든다”고 설명하지만 작동 원리와 장비 구성이 불명확합니다. 초음파 보조 세정·가공 등 구체적인 공정과 적용 범위는 제조사 기술 자료로 확인하세요.
검토할 수 있는 장점
- 가공 정밀도는 장비 구성, 부품 형상과 검사 방법에 따라 달라집니다.
- 미세 버에 대한 적용은 검증된 검사 방법과 부품별 시험으로 확인하세요.
고려사항
- 모든 부품에 적용되는 방식은 아닙니다. 소재·형상·공차와 장비 사양을 검토하세요.
- 원문의 “feasible burrs”는 의미가 불명확해 적용 한계로 번역하지 않습니다. 실제 제거 가능한 버 크기와 형상을 공급사에 확인하세요.
연마 유동 가공(AFM)을 이용한 내부 모서리 처리
연마 유동 가공(AFM)은 연마재가 포함된 매질을 고정구와 부품 내부 유로를 통해 왕복시켜 표면을 처리하는 방식입니다. 유로·고정구·매질과 재료 제거량을 공정별로 설계하고 검증해야 합니다.
검토할 수 있는 장점
- 원문은 100~3000 psi 범위를 제시하지만 부품·장비·조건 출처와 적용 범위가 불명확합니다. 이 수치를 일반 운전값으로 사용하지 말고 해당 장비 제조사 사양을 확인하세요.
- 2차 버 발생 여부는 재료·유로·연마재와 운전 조건에 따라 검사해야 합니다.
- 접근하기 어려운 내부 유로에 적용을 검토할 수 있지만, 제거 범위와 잔류 매질은 샘플 시험으로 확인하세요.
적용 검토 사례
- 원문은 0.35 mm 수치를 제시하지만 “microporous burr”의 정의와 시험 조건이 없어 검증된 사양으로 사용할 수 없습니다.
자성 연마 가공(MAF)
자성 연마 가공은 자기장으로 자성 연마 입자의 배열과 접촉을 제어하는 방식입니다. 적용성은 부품 소재·형상·목표 표면 및 장비별 시험으로 확인하세요.
디버링 공정을 선택할 때 확인할 점
적합한 공정은 부품과 생산 조건에 따라 달라집니다. 다음 항목을 확인해 후보를 좁히고, 최종 선택은 샘플 가공과 검사로 검증하세요.
- 부품 크기·중량·형상과 공구 접근성: 장비 용량, 고정 및 자동화 가능성을 함께 확인하세요.
- 버의 위치·높이·두께·형상 및 소재 상태
- 소량 생산이라도 수동·기계식·외주 공정을 작업시간, 품질, 안전 및 총비용 기준으로 비교하세요.
- TEM의 적용 가능 버 형상과 열 영향을 제조사와 확인하세요. 공정 후 잔류 버, 모서리 형상 및 표면 상태를 검사하고 필요 시 후처리를 검토합니다.
- 목표 표면 거칠기, 모서리 반경과 치수 공차
공정 엔지니어와 장비 공급사의 기술 검토 및 샘플 시험을 활용하세요.
정리
공정 선정과 작업은 부품 사양·장비 설명서·현장 안전 절차를 바탕으로 담당 기술자가 검토해야 합니다. 어떤 방법도 완벽한 결과나 안전을 보장한다고 단정할 수 없습니다.
