진동 연마 이해하기: 공정·장비·사이클 시간

진동 연마는 부품 표면을 원하는 상태로 다듬는 산업 공정입니다.

표면 처리의 목표는 내마모성, 전기 전도성, 광택, 내식성, 도장성, 고무 접착성, 내화학성 또는 경도 개선 등 부품과 후속 공정에 따라 달라질 수 있습니다.

진동 연마는 여러 부품을 한 번에 처리하는 데 활용할 수 있으며, 자동화로 작업 부담을 줄일 가능성이 있습니다. 비용과 생산성은 소재, 공정, 적재량과 설비 조건에 따라 검증해야 합니다.

진동 연마의 적용 분야

진동 연마는 기계적 접촉과 공정액을 함께 사용할 수 있는 표면 처리 방식이며, 배치 또는 연속 생산에 적용할 수 있습니다.

진동 연마기는 다양한 부품과 표면 처리 목표에 사용할 수 있지만, 모든 형상이나 소재에 적합한 것은 아닙니다. 부품별 공정 테스트로 적용 가능성을 확인하세요.

진동 연마는 선행 가공을 거친 금속 부품뿐 아니라 일부 비금속 부품에도 적용할 수 있습니다. 소재 특성과 목표 공정에 따라 적합한 연마재와 운전 조건이 달라집니다.

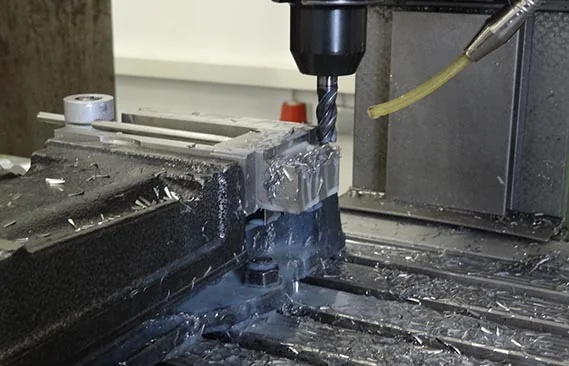

진동 연마 전 드릴 가공된 부품 예시

진동 연마는 가공 후 부품에 남은 그리스와 오염물을 제거하는 세정 공정의 일부로 사용할 수 있습니다. 세정제 호환성과 최종 헹굼 요건을 확인하세요.

진동 연마는 드릴 가공 후 버 제거와 표면 텍스처 조정에 활용될 수 있습니다. 목표 표면과 부품의 모서리 형상을 시편으로 검사하세요.

버는 제조 공정에서 문제를 일으킬 수 있습니다. 진동 연마를 자동 디버링에 적용할 수 있지만, 제거 가능한 버와 치수·모서리 영향은 부품마다 다릅니다.

공정 조건을 적절히 조정하면 광택 개선을 기대할 수 있습니다. 고광택 결과를 보장하는 것은 아니므로 실제 부품으로 시험하세요.

적용 범위는 강한 디버링과 모서리 라운딩부터 광택 연마까지 다양할 수 있습니다.

즉, 연마량이 큰 가공부터 도금 전 표면 준비까지 공정 요구에 맞춰 구성할 수 있습니다.

진동 연마는 스케일 제거, 모서리 다듬기, 광택 및 녹 제거에도 검토할 수 있습니다. 약품과 폐수 처리 요건은 제품 SDS와 현지 규정에 따라 확인하세요.

일상에서 볼 수 있는 예로 나이프, 포크, 숟가락 등 금속 식기류의 표면 연마가 있습니다.

거친 표면의 식기는 사용과 세척에 불편을 줄 수 있습니다.

어떤 방법을 사용할까요?

금속 식기류는 소재와 위생 요건에 적합한 표면 처리 공정을 통해 매끄럽게 다듬을 수 있습니다. 가정용 식기에는 제조사 세척·안전 기준을 따르세요.

진동 연마로 가공한 식기류 예시

공정 원리

가공물은 디버링·세정·광택 등 표면 처리가 필요한 부품을 말합니다.

진동하는 보울에 가공물과 연마재를 함께 넣어 표면 처리합니다.

연마재가 부품 표면과 상호 작용해 목표 결과를 얻도록 공정을 구성합니다. 결과는 재료와 공정 조건에 따라 달라집니다.

필요한 경우 투입 라인을 통해 보울에 컴파운드를 공급할 수 있습니다.

컴파운드는 일반적으로 물과 세제 또는 물과 탈지제를 조합해 사용합니다. 실제 배합과 소재 호환성을 확인하세요.

공정과 소재에 따라 녹 방지제나 추가 광택 컴파운드를 사용할 수 있습니다. 제품 지침, SDS와 폐수 처리 요건을 확인하세요.

표면 처리에서 중요한 연마재 역할

연마재는 가공물 표면에서 버나 불필요한 재료를 제거하는 데 쓰일 수 있습니다. 제거량과 표면 거칠기는 연마재 및 운전 조건에 좌우됩니다.

연마재는 빠르게 움직이는 부품 사이에서 완충 역할을 하고 물·컴파운드와 같은 공정액을 운반할 수 있습니다. 재료와 형상에 맞는 공정 설계가 필요합니다.

적합한 연마재를 선택하는 것이 대량 표면 처리 결과에 영향을 줍니다.

가공물의 소재·형상·크기와 목표 결과를 바탕으로 연마재의 형상, 크기 및 작용을 선정하세요.

물과 컴파운드는 세정 등 공정에 사용할 수 있습니다. 패시베이션이나 산세 적용은 약품, 소재와 공정 요건이 확인된 경우에만 검토하세요.

공정액은 연마재의 작용과 세정 상태에 영향을 줄 수 있습니다. 농도와 교체 주기는 제품 지침에 맞춰 설정하세요.

표면 처리 산업에서는 여러 종류의 연마재를 사용합니다.

세라믹 텀블링 연마재

진동 연마에는 강철, 세라믹 및 플라스틱 연마재 등이 사용됩니다. 제품에 따라 구성과 연마성이 다릅니다.

적합한 연마재는 시편 테스트로 선정하세요. 반복적인 시행착오 대신 부품 상태, 목표 표면과 시험 조건을 기록하면 비교에 도움이 됩니다.

장비 공급사에 소재별 적용 사례와 테스트 방법을 문의할 수 있습니다. 권장 내용을 실제 부품으로 검증하세요.

예를 들어 일반적인 디버링에는 세라믹 연마재를 고려할 수 있고, 금속·플라스틱·유기 재료용 연마재도 있습니다. 스틸 연마재가 필요한 공정과 혼동하지 말고 부품과 공정 목표에 맞춰 선택하세요.

돌, 강자갈 및 타일 조각 등 다양한 재료를 연마재로 사용하는 공정도 있습니다. 재료의 규격과 안전성을 확인하세요.

연마재의 형상과 크기는 부품 끼임을 막고 가공 후 분리를 돕도록 선정하세요.

연마재 크기는 홀이나 좁은 틈에 끼이지 않으면서 필요한 면에 접촉하도록 정합니다. 부품보다 훨씬 작게 정하는 것이 항상 정답은 아닙니다.

적절한 크기의 연마재는 가공 후 부품과 매체를 분리하는 데 도움이 됩니다.

부품이 연마재보다 훨씬 작으면 분리 방식에 따라 작업이 복잡해질 수 있습니다. 구멍·홈·간극의 끼임 위험도 확인하세요.

큰 연마재는 일부 조건에서 더 빠르게 절삭하거나 오래 사용할 수 있지만, 보울 라이닝과 부품 표면을 손상시킬 수 있습니다. 가격만으로 선택하지 마세요.

연마재 크기·수명·절삭력과 보울 라이닝 수명의 균형을 실제 공정 조건으로 평가하세요.

진동과 표면 처리

진동 연마기의 보울은 보통 스프링 위에 놓이며, 하부에 진동 모터가 설치됩니다.

진동 연마는 장비 부품의 움직임과 가공물·연마재 사이의 상대 운동으로 표면을 처리합니다.

장비 구성에는 적용에 따라 크기가 다른 보울이 포함됩니다. 원문은 약 1/3 m에서 1 m 초과 범위를 예로 들지만, 실제 용량과 크기는 모델별 사양을 확인해야 합니다.

보울 아래쪽의 모터에는 편심 추 또는 불평형 웨이트가 부착됩니다.

보울은 강성이 있는 스프링으로 지지됩니다. 스프링과 기초 설치 요건은 장비별로 확인하세요.

모터가 작동하면 보울과 연마재, 가공물이 일정한 흐름을 형성할 수 있습니다. 실제 움직임은 장비 설계와 적재 조건에 따라 달라집니다.

진동 운동

연마재와 가공물 사이의 상대 운동이 표면 처리와 버 제거에 영향을 줍니다.

진동 구동부가 보울을 움직이면 가공물과 연마재 사이에 반복적인 마찰과 접촉이 발생합니다.

상대 운동으로 재료가 제거될 수 있으며, 특히 모서리의 버와 돌출부가 영향을 받습니다.

모터가 켜지면 편심 추의 회전으로 보울에 진동이 생깁니다. 이 설명은 기본 작동 원리이며 모델별 구조와 제어 기능은 다를 수 있습니다.

보울의 진동은 연마재의 흐름을 만들고 가공물은 그 흐름에 함께 움직입니다.

부품과 연마재의 상대 운동이 재료 제거와 표면 텍스처 형성에 영향을 줍니다. “등방성” 결과는 공정별 측정으로 확인하세요.

모터의 불평형 웨이트 수량과 설정은 보울의 진동 특성에 영향을 줍니다. 조정은 제조사 지침과 안전 절차에 따라야 합니다.

원문은 전용 버튼을 누르고 유지해 모터 회전 방향을 바꾸는 제어 방식을 설명합니다. 실제 장비에 해당 기능이 있는지 확인하세요.

버튼을 놓으면 모터가 이전 회전 방향으로 돌아가 연마재와 부품의 흐름을 바꾸는 원문 설명입니다. 모델 사양에 따라 기능이 다를 수 있습니다.

원문은 모터 속도 범위로 분당 900~3,600 사이클을 제시합니다. 실제 속도와 단위 정의는 장비 모델, 주파수 및 제어기 사양에서 확인하세요.

원문은 진폭 범위로 0~5 mm를 제시합니다. 설정 가능 범위와 측정 기준은 모델 사양을 확인하세요.

진동 연마 장비 종류

Inovatec은 다양한 대량 표면 처리 장비와 진동 연마용 매체를 제공한다고 소개합니다. 현재 모델, 옵션과 사양은 최신 카탈로그 및 견적서에서 확인하세요.

1. 분리기가 없는 곡선 벽 보울

VB(A) 진동 연마기:

• 원문은 광택 공정에 사용하는 장비로 소개합니다. 실제 적합성은 가공물과 목표 표면으로 확인하세요.
• 버니싱 공정에 적합하다고 제조사가 안내하는 모델입니다. 부품·매체 조합을 테스트하세요.
• 스테인리스 스틸 볼, 지르코니아 볼 또는 도자기계 매체를 사용할 수 있다고 원문은 안내합니다. 매체 종류별 호환성과 부품 손상을 확인하세요.

2. 분리기가 없는 직선 벽 보울

VB(B) 진동 연마기:

원문은 직선 벽 보울 구조가 단순하고 경제적으로 사용할 수 있다고 설명합니다. 유지관리 비용과 공정 성능은 최신 사양과 사용 조건으로 비교하세요.

3. 분리기가 있는 직선 벽 보울

VBS(B) 진동 연마기:

• 원문은 수천 개의 소형 부품을 가공하는 용도로 소개하며, 배출 데크를 통해 배치 가공 후 부품과 매체를 다음 자동화 설비로 분리·이송한다고 설명합니다. 실제 자동화 구성과 처리량을 확인하세요.
• 부품과 연마재를 완전히 분리한다는 원문 성능 주장입니다. 실제 분리율은 부품 크기·형상, 매체와 스크린 구성에 따라 테스트하세요.
• 원문은 처리 용량을 3.5~40 ft³로 제시합니다. 용량은 모델과 구성에 따라 달라질 수 있으므로 최신 데이터시트로 확인하세요.

4. 분리기가 있는 곡선 벽 보울

VBS(A) 진동 연마기:

• 보울은 곡선 벽 구조입니다.
• 원문은 직선 벽 구조보다 처리 시간이 짧고 성능이 좋다고 주장합니다. 같은 부품과 공정 조건에서 비교 시험을 요청하세요.
• 원문은 고강도 용접 강철 보울과 카트리지 구동 시스템을 소개합니다. 실제 재질·설계와 정비 조건은 모델 자료에서 확인하세요.

5. 독일식 진동 건조기

진동 건조기:

진동 건조기는 진동 연마기와 함께 사용할 수 있는 후속 장비로 소개됩니다. 연마기에서 나온 부품의 이동과 건조 방식은 시스템 구성에 따라 다릅니다.

6. 길이 방향 연속 투입식 진동 연마 시스템

길이 방향 연속 투입식 진동 연마 시스템:

• 대량 생산에서 디버링 또는 스케일 제거용으로 제안되는 시스템입니다. 적용 공정과 표면 결과를 사전 검증하세요.
• 원문은 용량을 8~192 ft³로 안내합니다. 모델 및 구성별 실제 용량을 최신 사양서로 확인하세요.
• 원문은 처리 시간을 15~20분으로 제시합니다. 이 값은 보편적인 사이클 시간이 아니므로 부품과 공정별 테스트가 필요합니다.
• 부품 세정기나 컨베이어 건조기와 연동할 수 있다고 원문은 설명합니다. 인터페이스, 라인 속도와 제어 범위를 공급사와 확인하세요.

진동 연마 장비 선택

장비를 구매할 때는 생산 요구와 부품 조건에 맞는지, 목적 시장의 법적·안전 요건을 충족하는지 함께 검토하세요. 적용 법령은 장비 구성과 설치 지역에 따라 다릅니다.

맞춤 옵션은 기존 생산 라인과 작업 환경에 맞게 장비를 구성하는 데 도움이 될 수 있습니다.

검토할 수 있는 일반적인 맞춤 옵션은 다음과 같습니다.

• 방음 커버는 소음을 줄이는 데 도움이 될 수 있습니다. 효과는 장비와 설치 환경에서 측정하고, 환기와 정비 접근성을 확인하세요.
• 투입 펌프는 컴파운드를 보울에 일정하게 공급하도록 구성할 수 있습니다. 유량·농도·세척 요건을 확인하세요.
• 분리 플랩으로 부품과 연마재를 나누고, 바닥 설치형 또는 벽 부착형 제어반을 선택할 수 있습니다. 옵션 지원 여부와 안전한 설치 공간을 확인하세요.

분리 구조가 있는 진동 연마 장비 예시

전자 부품을 가공하는 경우에는 장비가 전자 부품 소재·치수·접점 조건에 적합한지 검증해야 합니다. 필요 이상의 복잡한 옵션은 정비성과 고장 위험을 함께 고려해 선택하세요.

대량 표면 처리 공정은 구성에 따라 비교적 단순할 수 있습니다. 장비는 요구 성능, 안전성, 유지관리와 자동화 조건을 충족하도록 선정하세요.

장비와 제조사의 인증 자료를 확인하세요. ISO 인증은 일반적으로 조직의 경영시스템에 관한 인증이며, 개별 장비의 제품 적합성 인증을 뜻하지 않습니다. CE는 적용되는 EU 법령과 적합성 절차에 따라 검토해야 합니다.

진동 연마 장비 운전

원문은 380 V·460 V·480 V 3상 전원을 예로 들지만 모든 모델이나 설치 지역에 공통으로 적용되지 않습니다. 장비 명판·배선도와 현장의 전압·주파수·접지 요건을 확인하고, 자격을 갖춘 전기 기술자가 설치해야 합니다.

결론

진동 연마는 원리를 이해하고 부품별 공정을 설계해야 하는 표면 처리 방식입니다.

장비 구조, 연마재, 컴파운드, 적재량과 안전 요건을 함께 고려해야 합니다.

구매 전 부품과 목표 표면을 기준으로 시험하면 장비 적합성, 처리 시간과 운영 조건을 비교하는 데 도움이 됩니다.
