진동 디버링에서 연마재를 적절히 선택하면 목표 버 제거와 표면 결과를 얻는 데 도움이 됩니다. 다만 연마재만으로 결과가 결정되는 것은 아니며 부품 소재·형상, 장비, 컴파운드와 작업 조건을 함께 검토해야 합니다.
진동 디버링 장비용 텀블링 연마재란?
진동 마감 연마재는 부품과 함께 장비 안에서 움직이는 성형 미디어입니다. 연마 입자가 포함된 절삭형과, 주로 광택·버니싱 등 다른 목적에 쓰이는 비연마형이 있습니다. 부품과 미디어가 접촉하면서 버나 표면 돌출부를 가공합니다.
미디어의 조성·형상·크기와 연마 성분은 표면 제거량, 모서리 상태 및 최종 외관에 영향을 줍니다. 원하는 결과와 허용 공차를 먼저 정한 뒤 조건을 비교하세요.

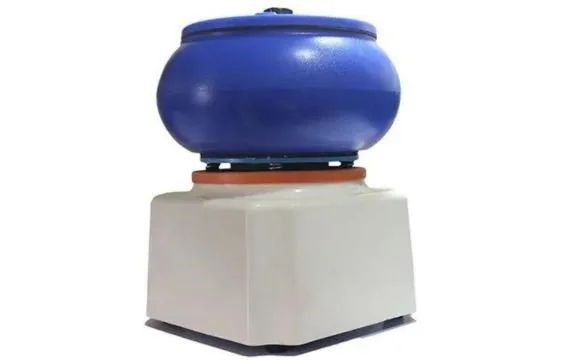

진동 텀블러란?
진동 마감기는 트로프나 볼을 진동시켜 금속 및 기타 소재 부품의 디버링, 모서리 라운딩, 평활화와 마감을 수행하는 대량 처리 장비입니다.

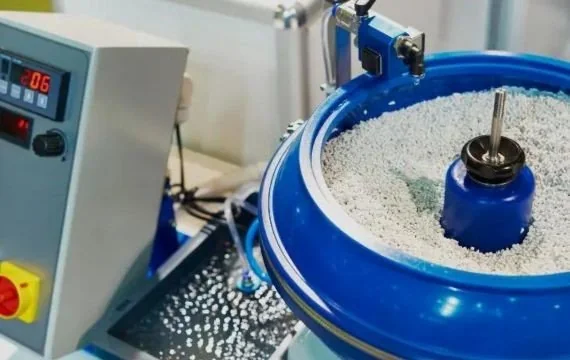

작업조에는 부품과 텀블링 미디어가 투입되며, 공정에 따라 물과 액상 컴파운드를 함께 사용할 수 있습니다. 배합·충전 조건은 작업 목표에 맞게 설정합니다.
장비의 진동은 부품과 미디어를 서로 움직이게 해 접촉·마찰 및 충돌을 일으킵니다. 이 작용으로 버를 제거하거나 모서리와 표면을 바꿀 수 있지만, 결과는 장비 설정과 공정 변수에 따라 달라집니다.
진동 디버링용 연마재를 고를 때의 주요 기준
다음 항목을 검토해 후보 미디어를 좁히고, 실제 부품 시험으로 적합성을 확인하세요.
부품 소재와의 적합성
미디어와 컴파운드는 기재 소재 및 기존 표면 처리와 호환되어야 합니다. 지나치게 공격적인 미디어는 긁힘·변형·치수 변화나 오염을 일으킬 수 있으므로 부품 요구사항과 소재 특성을 기준으로 선택하세요.

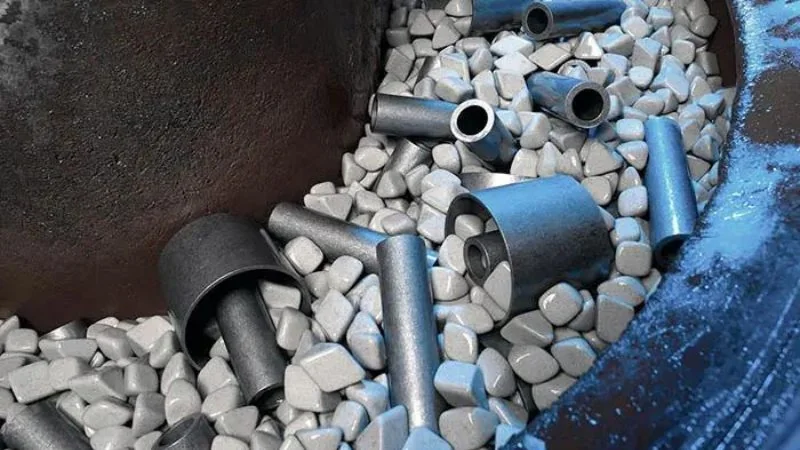

미디어 재질과 조성
미디어에는 세라믹, 플라스틱, 강재 및 유기계 제품이 있으며, 실제 절삭성·밀도·마모 특성은 제품 조성과 제조사 등급에 따라 다릅니다. 재질 이름만으로 성능을 단정하지 말고 제품 사양을 확인하세요.
- 세라믹 미디어: 연마 입자와 결합재를 포함한 제품은 중·고절삭 디버링, 모서리 라운딩과 표면 평활화에 사용될 수 있습니다. 삼각형·원통형·구형 등 다양한 형상이 있으며, 모든 세라믹이 도자기와 같은 조성인 것은 아닙니다.
- 플라스틱 미디어: 일반적으로 세라믹보다 밀도가 낮고 완만한 절삭을 제공하도록 설계된 제품이 많아 알루미늄·아연 다이캐스팅이나 손상에 민감한 부품에 후보가 될 수 있습니다. 절삭력은 수지·연마재 배합과 등급에 따라 달라집니다.
- 강재 미디어: 스테인리스강 또는 탄소강 재질의 볼·핀 등은 특정 조건에서 광택과 버니싱에 사용됩니다. 소재 간 오염·녹·충돌 자국, 높은 미디어 무게와 장비 허용 하중을 검토해야 합니다.
- 유기계 미디어: 호두 껍질·옥수수 속대 등은 건식 광택이나 가벼운 세척·마감 작업에 쓰일 수 있습니다. 일반적인 습식 절삭 세라믹과 작용이 다르므로 적용 소재·컴파운드와 목표 결과를 확인하세요.

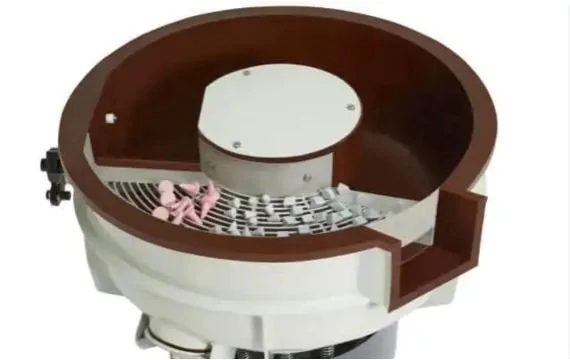

미디어 형상과 크기
삼각형·원통·콘·구형 등 형상에 따라 부품 모서리, 홈과 구멍에 닿는 방식이 달라집니다. 미디어는 처리할 부위에 접근할 만큼 작되, 구멍·슬롯에 끼이거나 제품과 함께 분리되지 않을 정도로 충분히 커야 합니다. 부품 형상과 목표 표면을 기준으로 시편에서 여러 크기·형상을 비교하세요.
절삭 등급과 연마성
“고절삭/저절삭” 등급은 미디어 제조사마다 표기 방식이 다릅니다. 연마재 종류와 함량, 입도, 결합재, 미디어 크기와 공정 조건이 재료 제거량과 표면 거칠기에 함께 영향을 줍니다. 버가 크다고 가장 공격적인 등급을 바로 선택하지 말고 치수·모서리 요구사항도 확인하세요.
미디어 밀도와 부품 하중
미디어의 밀도와 부품 무게는 장비 내 운동과 접촉 에너지에 영향을 줄 수 있습니다. 밀도가 높으면 항상 디버링이 더 잘되는 것은 아니며 부품 충돌, 표면 손상과 장비 허용 하중을 함께 평가해야 합니다.
습식 또는 건식 공정
습식 공정은 물과 컴파운드를 사용해 세척·윤활·분산 등 필요한 기능을 제공할 수 있습니다. 열과 마찰을 반드시 줄여 주거나 생산성을 높인다고 단정할 수는 없습니다. 건식 공정은 폐수 처리 요구를 줄일 수 있지만 분진·집진 및 최종 표면 결과를 검토해야 합니다.
미디어 수명과 마모
미디어는 사용 중 마모되며 제품 조성, 형상·크기, 처리량, 부품 소재와 공정에 따라 교체 주기가 달라집니다. 미디어의 크기·형상 변화와 마감 결과를 기록해 보충·교체 기준을 설정하세요.
비용 비교
구매 단가뿐 아니라 소비율, 공정 시간, 분리·세척, 폐수·건조, 보충 주기와 불량 비용을 함께 비교하세요. 초기 가격이 높은 미디어가 항상 수명이나 전체 비용 면에서 더 유리한 것은 아니므로 실제 생산 조건으로 산정해야 합니다.
공급사와 사양 확인
미디어 공급사에 부품 소재·치수·버 상태, 목표 표면, 허용 공차, 장비 종류, 습식/건식 여부와 예상 생산량을 전달해 후보를 문의할 수 있습니다. 공급사 추천은 시편 시험과 품질 승인으로 확인하세요.
시편 시험과 공정 기록
양산 전에 실제 부품으로 여러 후보를 비교 시험하세요. 버 제거량, 모서리 반경, 치수 변화, 표면 거칠기, 미디어 끼임, 사이클 시간과 불량률 등 승인 기준을 정하고 조건 및 결과를 기록합니다.
미디어 선택이 표면 마감 결과에 미치는 영향
연마재 선택은 제품 품질과 작업 운영에 영향을 줄 수 있습니다. 다음은 기대 가능한 개선 방향이며, 실제 효과는 동일 조건의 시험과 생산 데이터로 확인해야 합니다.
필요한 재료 제거량 확보
목표 버 제거량을 얻으면서 과도한 재료 손실과 부품 손상을 줄이려면 미디어 조성·절삭 등급과 공정 조건을 함께 조정하세요. 미디어만으로 요구 결과가 자동 보장되지는 않습니다.
배치 간 결과의 일관성
승인된 미디어와 절차를 유지하고 장비 설정, 적재량, 컴파운드 농도 및 교체 시점을 관리하면 배치 간 변동을 줄이는 데 도움이 됩니다. 동일한 결과를 보장하려면 측정과 공정 관리가 필요합니다.
처리 시간 검토
적합한 미디어 크기와 절삭성이 사이클 시간 단축에 기여할 수 있지만, 빠른 절삭이 과도한 마모나 거친 표면을 만들 수 있습니다. 생산량과 품질을 함께 비교해 승인 가능한 조건을 정하세요.
부품 형상과 기능 보전
부품 소재와 공차에 맞는 미디어를 선택하면 치수·기능 손상 위험을 관리하는 데 도움이 됩니다. 공정 후 치수, 표면 결함과 중요 기능을 검사해야 합니다.
복잡한 형상에 대한 접근성
미디어 형상과 크기는 홈·홀·오목부에 접근하는 정도와 끼임 가능성에 영향을 줍니다. 부품 도면의 내부 형상과 분리 방법을 확인해 후보 미디어가 필요한 부위에 닿는지 시험하세요.
요구 표면 상태 달성
광택, 무광, 평활화 또는 특정 거칠기 등 요구 결과는 미디어와 컴파운드, 소재 및 가공 조건의 조합으로 맞춰야 합니다. 공급사 외관 사진만으로 요구 표면이 달성된다고 판단하지 마세요.
불량과 재작업 위험 관리
부적절한 미디어는 결과 편차, 끼임, 긁힘이나 후속 도장·도금 결함의 위험을 높일 수 있습니다. 적절한 선택과 검사는 위험을 줄이는 데 도움이 되지만 불량률 감소를 보장하지는 않습니다.
총 가공 비용 최적화
사이클 시간, 미디어 소비, 세척·건조, 검사와 불량 처리 비용을 함께 검토해 총비용을 비교하세요. 비용 절감은 시범 생산과 실제 운영 데이터로 확인해야 합니다.
미디어 교체 주기 관리
부품과 공정에 맞는 미디어를 사용하고 마모 상태를 관리하면 성능 저하를 조기에 발견하는 데 도움이 됩니다. 미디어 수명은 운전 조건에 따라 달라지므로 정기 점검과 보충 기준을 두세요.
작업자 안전과 소음
세라믹이나 플라스틱 미디어라는 이유만으로 작업 소음이 낮아진다고 보장할 수 없습니다. 소음은 장비·적재량·미디어·작업장 조건에 따라 달라지므로 현장에서 측정하고, 덮개·방음과 적절한 보호구 등 관리 대책을 적용하세요.
결론
미디어를 선택할 때는 소재·형상·크기·절삭성뿐 아니라 부품 공차, 장비와 습식/건식 조건을 함께 고려해야 합니다. 공급사 시편 시험이나 데모 설비를 활용하고, 검사 결과가 승인 기준을 충족하는지 확인하세요.
양산 전에 처리 조건과 품질 기준을 정하고, 시험 결과를 기록해 재현 가능한 절차로 관리하세요.
