YH-121319P 알로이 휠 분체도장 부스 | Inovatec Machinery
부스의 모델명과 실제 작업 조건을 확인하세요
원문 URL에는 YK-121319P, 제목과 본문에는 YH-121319P, 하단 요약에는 YH0121319P가 표기되어 있습니다. 주문 전 모델 코드와 최신 도면을 확인하세요.
- 휠과 작업 공간
1100×800×1700mm는 원문이 제시한 작업 공간입니다. 가장 큰 휠의 직경·폭, 지그, 도어 개구부와 작업자 동선을 도면과 대조하세요.
- 분체 회수 품질
회수 분체의 재사용 가능 여부는 도료 종류, 색상 전환, 오염과 공정 품질 기준에 따라 달라집니다. 회수·혼합·폐기 절차를 분체 공급사와 정하세요.
- 필터·환기·작업자 보호
폴리에스터 필터 2개와 공압 청소는 공급사 안내 구성입니다. 필터 등급·교체 주기, 누설, 배기·환기와 작업장 분진 관리 요건을 확인하세요.
- 전원과 구성품
1.5kW 및 110V·220V·380V 구성은 공급사 안내입니다. 주파수·상수, 차단기·배선, 접지와 도장 건 포함 여부를 견적서에 명시하세요.
부스와 필터만으로 유해 분진 노출이나 배출이 제거된다고 볼 수 없습니다. 장비 설명서와 분체 안전자료, 작업장 설비 요건을 확인하세요.
- 기술 사양
- 동영상
| 사양 | |
| 모델 | YH-121319P |
| 외형 크기 | W1200 x D1300 x H1900 mm |
| 작업 공간 크기 | W1100 x D800 x H1700 mm |
| 전원 | 전기식 |
| 정격 출력 | 1.5 kw |
| 전압 | 현지 전원에 맞춰 110V/220V/380V 구성 가능하다고 안내합니다. |
| 주파수 | 50-60hz |
| 필터 재질 | 폴리에스터 |
| 필터 수량 | 2 |
| 필터 장착 방식 | 교체가 간편한 구조 |
| 필터 청소 방식 | 공압식 |
| 보증 기간 | 12개월 |
| 선택 가능한 크기 | |
| 외형 크기(W×D×H, mm) | 외형 크기(W×D×H, mm) |
1000 x 1300 x1800 | 2000 x 1500 x2000 |
1200 x 1500 x1800 | 2500 x 1800 x2000 |
1500 x 1500 x1800 | 3000 x 1800 x2000 |
| 요청에 따라 크기와 사양을 맞춤 제작할 수 있다고 합니다. | |
관련 제품
YH-121319P 휠 분체도장 부스: 분체 회수와 여과 기능
YH-121319P는 휠 분체도장 작업대용 소형 부스로 소개됩니다. 도장 건에서 휠로 향하지 않은 분체를 부스 안에서 포집·여과해 작업장으로 확산되는 것을 줄이고, 재사용 가능한 분체 회수를 돕는 구조입니다. 실제 포집·배출 성능은 필터와 설치·환기 조건을 확인하세요.

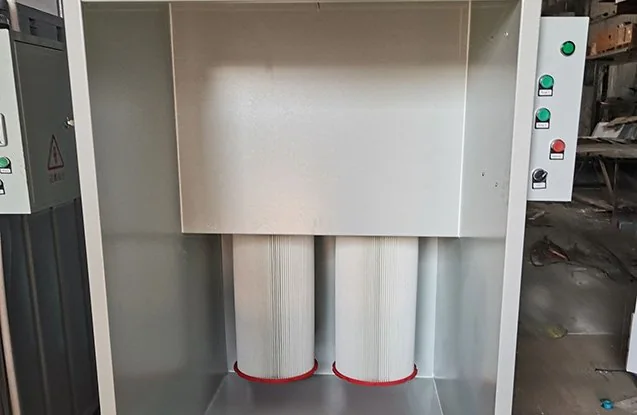

폴리에스터 필터 2개와 공압식 필터 청소 장치를 갖췄다고 안내합니다. 내부 작업 공간은 1100×800×1700mm이며 더 큰 크기도 맞춤 제작할 수 있다고 합니다. 휠 크기, 도장 건과 작업자 공간을 함께 대조하세요.
- 도장 중 비산 분체를 포집·회수해 재료 손실을 줄이도록 설계되었습니다. 회수 분체의 재사용 가능 여부는 색상·오염·도료 유형에 따라 확인하세요.
- 폴리에스터 필터 2개와 공압식 청소 기능을 안내합니다. 연속 운전 적합성은 공급사 사양과 작업량을 확인하세요.
- 교체가 간편한 필터 구조라고 안내합니다. 필터 수명과 교체 주기를 확인하세요.
- 더 큰 작업대에 맞는 맞춤 크기를 주문할 수 있다고 합니다. 최신 도면과 견적을 확인하세요.
주요 사양
| 작업 공간 크기 | W1100 × D800 × H1700 mm |
| 외형 크기 | W1200 × D1300 × H1900 mm |
| 정격 출력 | 1.5 kW |
| 필터 재질 | 폴리에스터 필터 2개 |
| 필터 청소 방식 | 자동 공압식이라고 안내합니다. |
| 보증 기간 | 12개월 |
분체도장 부스의 작동 방식
작업자가 부스 안에서 도장 건으로 휠에 분체를 분사합니다. 휠에 묻지 않은 분체는 필터로 유도해 포집·침전한 뒤 회수할 수 있다고 설명합니다. 공압 펄스로 필터를 청소하는 구조입니다. 실제 풍량, 압력 손실과 포집 효율을 설치 조건에서 확인하세요.
| 단계 | 작업 내용 |
|---|---|
| 1. 분체 도포 | 작업자가 부스 안의 휠에 분체를 분사합니다. |
| 2. 비산 분체 포집 | 휠에 도달하지 않은 분체를 여과 장치로 유도해 폴리에스터 필터로 포집합니다. |

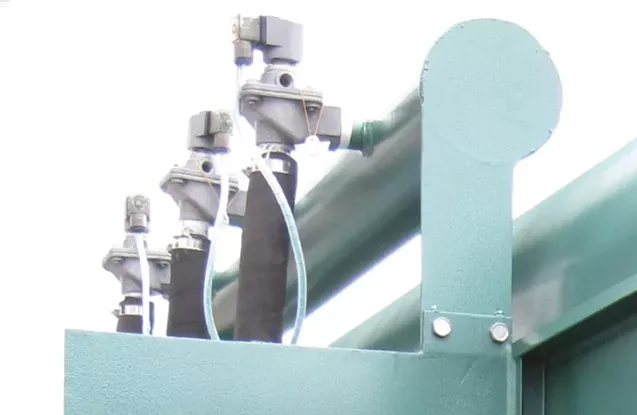

| 3. 필터 청소 | 공압 펄스가 필터에 쌓인 분체를 떨어뜨려 공기 흐름을 유지하도록 설계되었습니다. |
| 4. 분체 회수 | 가라앉은 분체를 모을 수 있습니다. 재사용 전 품질과 오염 여부를 확인하세요. |
YH-121319P의 주요 적용 작업장
휠 분체도장을 새로 도입하는 복원점은 부스 크기와 필터 구성, 설치·환기 조건을 검토하세요. 소형이라는 표현만으로 작업장 설치 적합성을 판단하지 마세요.
분체 손실과 재료비를 줄이려는 작업장은 회수 분체의 분리·보관·재사용 절차를 도료 공급사와 확인하세요. 회수 분말을 항상 재사용할 수 있는 것은 아닙니다.
밀폐된 작업 공간에서 운영할 경우 여과·배기와 작업자 보호 조건을 확인하세요. 부스가 분진 노출을 완전히 제거한다고 가정하지 말고 작업장 설비 기준에 맞춰 검토하세요.
선택 가능한 부스 크기
YH-121319P는 더 큰 치수로 맞춤 제작할 수 있다고 안내합니다. 아래 선택 규격을 공급사 최신 자료에서 확인하세요.
| 외형 크기(W×D×H, mm) | 외형 크기(W×D×H, mm) |
|---|---|
| 1000 × 1300 × 1800 | 2000 × 1500 × 2000 |
| 1200 × 1500 × 1800 | 2500 × 1800 × 2000 |
| 1500 × 1500 × 1800 | 3000 × 1800 × 2000 |
맞춤 크기와 사양은 문의 시 협의할 수 있습니다.
YH-121319P 상세 사양
| 모델 | YH-121319P |
| 외형 크기 | W1200 × D1300 × H1900 mm |
| 작업 공간 크기 | W1100 × D800 × H1700 mm |
| 전원 | 전기식 |
| 정격 출력 | 1.5 kW |
| 전압 | 110V / 220V / 380V (현지 전원에 맞춰 구성 가능) |
| 주파수 | 50–60 Hz |
| 필터 재질 | 폴리에스터 |
| 필터 수량 | 2 |
| 필터 장착 방식 | 교체가 간편한 구조 |
| 필터 청소 시스템 | 공압식 |
| 보증 기간 | 12개월 |
사양은 예고 없이 변경될 수 있습니다. 주문 전 맞춤 크기와 전압을 확정하세요.
Inovatec을 선택할 때 확인할 공급사 정보
| 15년 이상 표면 마감 장비 경험 및 휠 복원 장비·연마재 공급을 소개합니다. 관련 실적과 지원 범위를 확인하세요. | 문의 후 24시간 내 답변을 안내합니다. 응답 가능 시간대와 기술 상담 범위를 확인하세요. | 작업 라인에 맞춰 크기와 사양을 조정할 수 있다고 안내합니다. 제작 가능 범위, 추가 비용과 납기를 서면으로 확인하세요. |
| 60여 개국 수출 및 수출 포장·서류 지원을 안내합니다. 목적지별 문서·운송 조건을 확인하세요. | 원문은 CE 준수 제작이라고 주장합니다. 해당 모델의 적용 지침, 적합성 선언서와 시험 문서를 주문 전에 요청해 확인하세요. | 오븐·도장 건·부스를 포함한 휠 도장 라인을 함께 공급한다고 합니다. 장비 간 호환성, 설치 면적과 견적 범위를 확인하세요. |
사양서 다운로드
휠 제품군 전체 사양과 선택 크기를 담은 1페이지 자료라고 안내합니다. 최신 개정본을 요청하세요.
| 휠 분체도장 작업대를 준비하고 계신가요? 도장 건, 부스와 경화 오븐을 작업 공간·처리량에 맞춰 구성할 수 있다고 합니다. 견적에 환기·배기, 설치, 전원, 운송과 시운전 조건을 포함해 확인하세요. |
