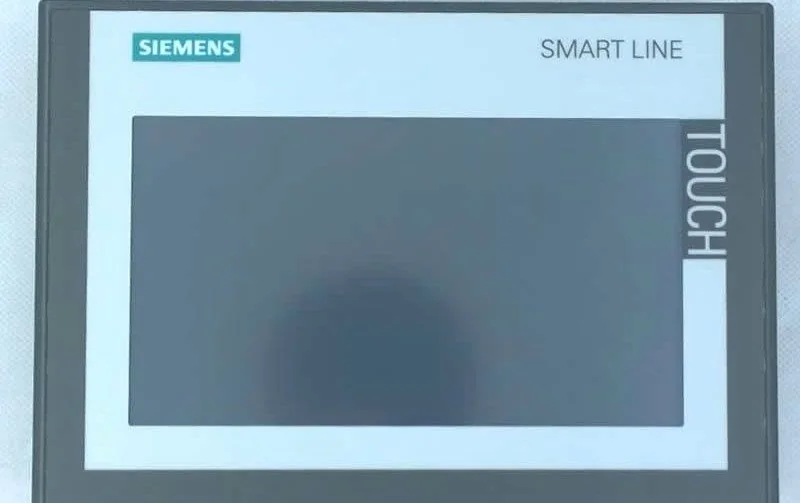

Siemens 터치스크린 제어 패널
정확한 패널 모델과 전기 사양을 확인하세요
제품 페이지의 SMART700 표기는 모델 세대나 하드웨어 버전을 특정하기에 충분하지 않을 수 있습니다. 설치 전 명판, 모델별 매뉴얼과 장비 전기도면을 대조하세요.
- 전원과 접지
정격 전압·허용 오차, 극성, 보호 장치와 기능 접지를 제품 버전의 설명서에 따라 확인하세요. 장비 보호 접지는 현지 규정과 전기 도면에 따라 자격 있는 담당자가 점검해야 합니다.
- 통신과 PLC 호환성
RS422/RS485 단자의 핀 배열, 통신 속도, 프로토콜, 배선 길이 및 PLC 프로그램 버전을 확인하고 통신 시험을 진행하세요.
- 제어 화면의 역할
화면에서 조절 가능한 공정 변수와 알람·인터록 기능은 설치된 PLC 프로그램에 의해 정해집니다. 화면 사용만으로 기계의 위험 저감이나 안전 기능이 확보된다고 보지 말고 기계 안전 문서와 함께 검증하세요.
- 제품 설명
- 기술 데이터
소개:
터치스크린을 통해 대량 마감 장비의 공정 설정을 디지털 방식으로 입력할 수 있다고 원문은 설명합니다. 사용할 수 있는 값과 화면은 장비 모델·프로그램 구성에 따라 확인하세요.
화면에서 마감 작업을 설정하고 상태를 확인하거나 조정할 수 있습니다. 실제 모니터링·제어 범위는 PLC 프로그램과 장비 옵션을 확인하세요.
원문은 모든 배치식 마감 장비와 함께 사용할 수 있다고 주장합니다. 호환 모델과 통신 구성을 현재 사양서로 확인하세요.
Siemens 터치스크린 설치 시 안전 확인
- 설치 시 케이블 연결과 유지보수를 위한 공간을 확보하고, 케이블 규격과 굽힘 반경은 제품 매뉴얼을 따르세요.
- 원문은 DC 24 V 전원만 사용하라고 기재합니다. 정확한 정격·극성·보호 조건은 실제 패널 모델의 명판과 Siemens 매뉴얼로 확인하고 지정 전원 외에는 연결하지 마세요.
- 장비와 제어반의 보호 접지 및 설치 환경을 현지 전기 규정과 제조사 지침에 맞춰 자격 있는 전기 기술자가 확인해야 합니다.
Siemens Smart Panel 구성

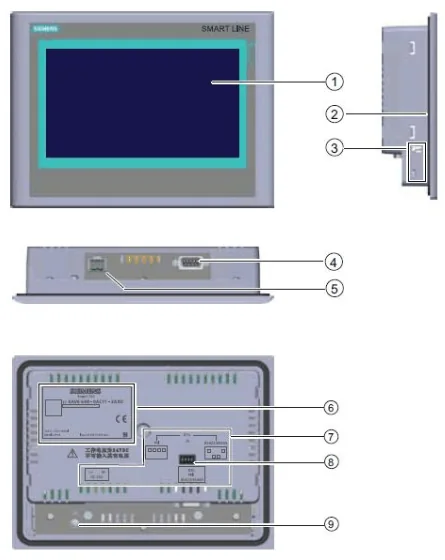

1. 디스플레이 2. 가스켓 장착부 3. 고정 클립 홈 4. RS422/RS485 인터페이스 5. 전원 커넥터 6. 명판 7. 인터페이스 명칭 8. DIP 스위치 9. 기능 접지 단자 (원문 설명; 실제 단자 표시는 제품 도면 확인)
